Download CLAAS Arion 640-510 Repair Manual (Polish) PDF

Description

CLAAS Arion 640-510 Naprawa Podręcznik napraw – PDF DOWNLOAD(Polish)

FILE DETAILS:

CLAAS Arion 640-510 Naprawa Podręcznik napraw – PDF DOWNLOAD(Polish)

Language :Polish
Pages :81
Downloadable : Yes
File Type : PDF
Size:17.5 MB

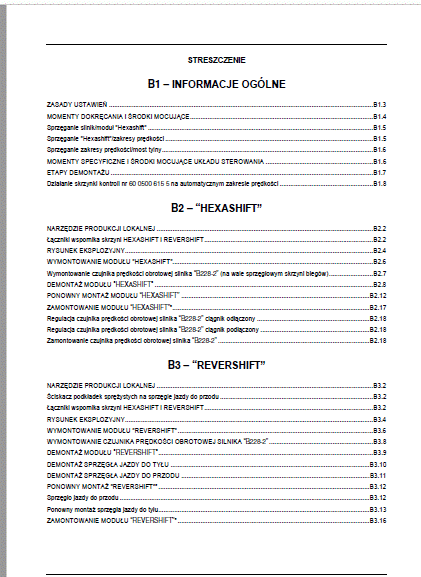

TABLE OF CONTENTS:

CLAAS Arion 640-510 Naprawa Podręcznik napraw – PDF DOWNLOAD(Polish)

B1 – INFORMACJE OGÓLNE
ZASADY USTAWIEŃ B13
MOMENTY DOKRĘCANIA I ŚRODKI MOCUJĄCEB14
Sprzęganie silnik/moduł “Hexashift” B15
Sprzęganie “Hexashift”/zakresy prędkości B15
Sprzęganie zakresy prędkości/most tylnyB16
MOMENTY SPECYFICZNE I ŚRODKI MOCUJĄCE UKŁADU STEROWANIA B16
ETAPY DEMONTAŻU B17
Działanie skrzynki kontroli nr 60 0500 615 5 na automatycznym zakresie prędkości B18
B2 – “HEXASHIFT”
NARZĘDZIE PRODUKCJI LOKALNEJ B22
Łączniki wspornika skrzyni HEXASHIFT i REVERSHIFTB22
RYSUNEK EKSPLOZYJNYB24
WYMONTOWANIE MODUŁU “HEXASHIFT”B26
Wymontowanie czujnika prędkości obrotowej silnika “B228-2” (na wale sprzęgłowym skrzyni biegów)B27
DEMONTAŻ MODUŁU “HEXASHIFT” B28
PONOWNY MONTAŻ MODUŁU “HEXASHIFT” B212
ZAMONTOWANIE MODUŁU “HEXASHIFT””B217
Regulacja czujnika prędkości obrotowej silnika “B228-2” ciągnik odłączony B218
Regulacja czujnika prędkości obrotowej silnika “B228-2” ciągnik podłączony B218
Zamontowanie czujnika prędkości obrotowej silnika “B228-2” B218
B3 – “REVERSHIFT”
NARZĘDZIE PRODUKCJI LOKALNEJ B32
Ściskacz podkładek sprężystych na sprzęgle jazdy do przodu B32
Łączniki wspornika skrzyni HEXASHIFT i REVERSHIFTB32
RYSUNEK EKSPLOZYJNYB34
WYMONTOWANIE MODUŁU “REVERSHIFT”B36
WYMONTOWANIE CZUJNIKA PRĘDKOŚCI OBROTOWEJ SILNIKA “B228-2” B38
DEMONTAŻ MODUŁU “REVERSHIFT”B39
DEMONTAŻ SPRZĘGŁA JAZDY DO TYŁU B310
DEMONTAŻ SPRZĘGŁA JAZDY DO PRZODU B311
PONOWNY MONTAŻ “REVERSHIFT”” B312
Sprzęgło jazdy do przodu B312
Ponowny montaż sprzęgła jazdy do tyłuB313
ZAMONTOWANIE MODUŁU “REVERSHIFT”” B316
Regulacja czujnika prędkości obrotowej silnika “B228-2” ciągnik odłączony B317
Regulacja czujnika prędkości obrotowej silnika “B228-2” ciągnik podłączony B217
Zamontowanie czujnika prędkości obrotowej silnika “B228-2” B317
Dostęp do sprzęgła jazdy do przodu bez wymontowania kabiny B319
B4 – AUTOMATYCZNE ZAKRESY PRĘDKOŚCI
NARZĘDZIE PRODUKCJI LOKALNEJ B42
Łączniki wspornika skrzyni modułu automatycznych zakresów prędkości B42
Montaż pneumatyczny (dla zasilania układu automatycznych zakresów prędkościB42
Łącznik dla gniazda od strony koła zębatego jazdy do tyłu B43
RYSUNEK EKSPLOZYJNYB44
WYMONTOWANIE MODUŁU ZAKRESÓW PRĘDKOŚCI B46
DEMONTAŻ MODUŁU ZAKRESÓW PRĘDKOŚCI B46
DEMONTAŻ LINII NAPĘDZAJĄCEJB49
PONOWNY MONTAŻ LINII NAPĘDZAJĄCEJ B410
Nastawienie łożysk stożkowychB410
Nastawienie skoku synchronizatora B411
DEMONTAŻ LINII NAPĘDZANEJ B412
PONOWNY MONTAŻ LINII NAPĘDZANEJ B412
Nastawienie łożysk stożkowychB414
USTAWIENIE WAŁÓW W SKRZYNI B414
POMIAR LUZÓW WAŁÓW W SKRZYNIB415
PONOWNY MONTAŻ MODUŁU ZAKRESÓW PRĘDKOŚCI B416
Regulacja nakrętek oporowychB418
Regulacja zamka blokadyB420
B5 – ZAKRES PRĘDKOŚCI POWOLNYCH
RYSUNEK EKSPLOZYJNYB52
WYMONTOWANIE/ZAMONTOWANIE SKRZYNI B53
DEMONTAŻ/REGULACJA I PONOWNY MONTAŻ URZĄDZENIA STEROWANIAB55
Demontaż B55
Regulacja i ponowny montażB55
REGULACJA DZWIGNI STEROWANIA B56
B6 – ZAKRES PRĘDKOŚCI BARDZO POWOLNYCH
RYSUNEK EKSPLOZYJNYB62
WYMONTOWANIE/ZAMONTOWANIE SKRZYNI B63
DEMONTAŻ/REGULACJA I PONOWNY MONTAŻ URZĄDZENIA STEROWANIAB65
Demontaż B65
Regulacja i ponowny montażB65
REGULACJA DZWIGNI STEROWANIA B66

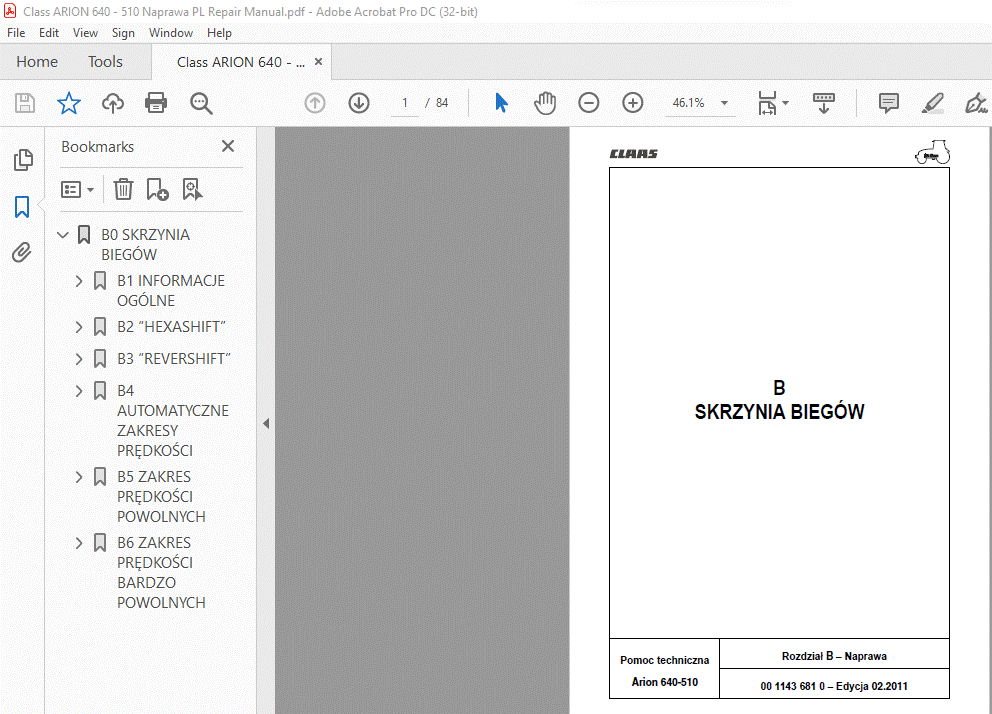

IMAGES PREVIEW OF THE MANUAL:
