Claas-Auto-Contour LEXION 480 LEXION 460 – 405 Cutterbar 3.90 m – 9.00 m Fitting Instructions Manual_DE_FR_EN – PDF DOWNLOAD

Description

Claas-Auto-Contour LEXION 480 LEXION 460 – 405 Cutterbar 3.90 m – 9.00 m Fitting Instructions Manual_DE_FR_EN – PDF DOWNLOAD

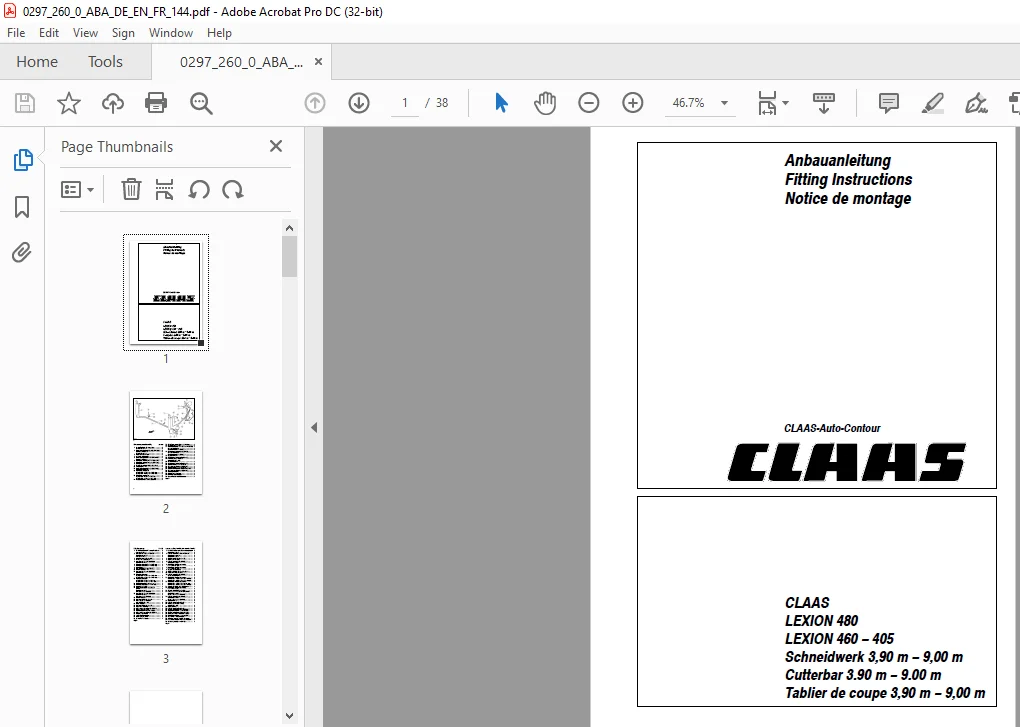

IMAGES OF MANUAL :

DESCRIPTION:

Claas-Auto-Contour LEXION 480 LEXION 460 – 405 Cutterbar 3.90 m – 9.00 m Fitting Instructions Manual_DE_FR_EN – PDF DOWNLOAD

EINLEITUNG
Diese Anleitung zeigt Ihnen den Anbau der Auto-Contour- Ausrustung an die CLAAS-
M hdrescher LEXION 480,
LEXION 460-405 und am
Schneidwerk 3,90-9,00 m.
Der Lieferumfang ist auf Seite 4
und 21 aufgefuhrt.
Jedes Anbauteil ist mit einer Nummer versehen, die Spezifika- tion der Teile, z. B. bei Schrauben,
entnehmen Sie bitte der Auflistung
»Lieferumfang«.
In dieser Auflistung sind die Abmessungen und die Anzahl der Schrauben sowie die zugehorigen Teile,
wie Muttern und Contact- Scheiben, aufgefuhrt.
Texte und Bilder sind nach Moglichkeit neutral gehalten. Auf Unterschiede zwischen den einzelnen
Typen wird durch Texthinweise aufmerksam gemacht.
Ihr CLAAS-Kundendienst

INTRODUCTION
These fitting instructions show the installation of the Auto-Contour equipment to the CLAAS Combine
Harvester LEXION 480,
LEXION 460-405 and to the cutterbar 3,90-9,00 m.
The shipping package is shown on page 4 and 21.
Each part has a number. The part specification e.g. for bolts is also stated in the shipping
package.
The list gives the dimensions and the quantity of the bolts as well as the parts belonging to it,
like nuts and Contact washers.
Text and pictures apply, in general to all the machine types covered by this book and the
information given applies equally, except where reference is made to a particular model in captions
to the pictures or in the main text.
CLAAS Service Department

INTRODUCTION
Cette notice sert a vous montrer le montage de l equipement Auto-Contour sur les moisson-
neuse-batteuses CLAAS LEXION
480, LEXION 460-405 et sur le
tablier de coupe 3,90-9,00 m.
Le nombre de pieces necessaires est indique sur la page 4 et 22.
Chaque piece de montage a un numero. La designation des pieces par ex. pour les vis est marquee
dans la liste «pieces necessaires».
Dans cette liste vous trouverez les dimensions et le nombre de vis ainsi que ses pieces
additionnelles comme ecrous et rondelles contact.
Nous avons choisi des images et des textes neutres si possible neutre. Les differences selon le
type de machine seront expli- quees par le texte.
Votre Service apres-vente CLAAS

TABLE OF CONTENTS:

Claas-Auto-Contour LEXION 480 LEXION 460 – 405 Cutterbar 3.90 m – 9.00 m Fitting Instructions Manual_DE_FR_EN – PDF DOWNLOAD

Lieferumfang maschinenseitig
Hydraulikzylinder mit Fangstucke
Scheibe
Sechskantschraube M 16 x 140 DIN 931-8.8 .. 2
Contact-Scheibe A 16 …………………. 2
Scheibe 17 x 42 x 1 …………………… 1
Haltewinkel 65 x 5 x 133 ……………….. 1
Wegeventil montiert ……………….. 1
Sechskantschraube M 8 x 20 DIN 933-8.8 …. 4
Contact-Scheibe A 8 ………………….. 4
Rohrleitung vormontiert 8 x 1 x 2495 lang ….. 1
Rohrleitung vormontiert 8 x 1 x 2015 lang ….. 1
Leitungshalter 8 / 8 …………………… 1
Befestigungsschelle BSS 2 x 18 x 25 x 3 ….. 1
Gummilager 10 / 10 ……………………
Sechskantschraube M 8 x 35 DIN 931-8.8 …. 1
Sicherungsmutter VM 8 ……………….. 1
Rohrleitung vormontiert
LEXION 480 – 440 8 x 1,5 x 1655 lang ……. 1
LEXION 430 – 405 8 x 1,5 x 1730 lang ……. 1
Rohrleitung vormontiert ……………….. 1
LEXION 480 – 440 8 x 1 x 935 lang ………. 1
LEXION 430 – 405 8 x 1 x 1050 lang ……… 1
Verteilerblock DN 6, 2/2 Wegeventil ………. 1
Rohrleitung vormontiert 8 x 1 x 345 lang …… 1
Halteeisen 30 x 5 x 230 ……………….. 1
Flachrundschraube M 8 x 20 x 13 DIN 603-8.8 1
Contact-Scheibe A 8 ………………….. 1
Sechskantmutter M 8 DIN 934-8 …………. 1
Sechskantschraube M 6 x 50 DIN 933-8.8 …. 1
Contact-Scheibe A 6 ………………….. 1
Sechskantmutter M 6 DIN 934-8 …………. 1
Doppelschelle B 8 ……………………. 2
Sechskantschraube Taptite M 6 x 20 ……… 2
Winkelstutzen L 8 DIN 3952 ……………. 2
nur LEXION 430 – 405
Einfachschelle A 8 ……………………. 1
Sechskantschraube Taptite M 6 x 20 ……… 1
Schlauchleitung 1SN 8 N90N 550 ………… 1
einstellbarer L-Stutzen L 10 DIN 3954 …….. 1
Schlauchleitung 1SN 8 N90N 550 ………… 1
KonusreduzieranschluB KOR15/10-L-OMS … 1
einstellbarer L-Stutzen L 15 DIN 3954 …….. 1
Kippschalter 512.058 …………………. 1
Einsatz SW-Schwenken ……………….. 1
Aufkleber Bodenausgleich ……………… 1
Hydraulikschalt- und Leitungsplan ………..
Quantity
Hydraulic cylinder with interceptive pieces .. 2
Washer 43 x 58 x 1
Hexagon bolt M 16 x 140 DIN 931-8.8 …… 2
Contact washer A 16
Washer 17 x 42 x 1
Mounting bracket 65 x 5 x 133
way valve assembled …………….. 1
Hexagon bolt M 8 x 20 DIN 933-8.8
Tube pre-assembled 8 x 1 x 2495 long
Tube pre-assembled 8 x 1 x 2015 long
Tube holder 8/8
Bolt clamp BSS 2 x 18 x 25 x 3 ………… 1
Rubber bedding 10 / 10
Hexagon bolt M 8 x 35 DIN 931-8.8
Lock nut VM 8
Shipping package
Hydraulic cylinder with interceptive pieces .. 2
Washer 43 x 58 x 1 …………………. 2
Hexagon bolt M 16 x 140 DIN 931-8.8 …… 2
Contact washer A 16 ………………..
Washer 17 x 42 x 1 …………………. 1
Mounting bracket 65 x 5 x 133 ………… 1
4/3 way valve assembled ……………..
Hexagon bolt M 8 x 20 DIN 933-8.8 …….
Contact washer A 8 …………………. 4
Tube pre-assembled 8 x 1 x 2495 long
Tube pre-assembled 8 x 1 x 2015 long
Tube holder 8/8 ……………………. 1
Bolt clamp BSS 2 x 18 x 25 x 3 ………… 1
Rubber bedding 10 / 10 ……………… 1
Hexagon bolt M 8 x 35 DIN 931-8.8 ……. 1
Lock nut VM 8 …………………….. 1
Tube pre-assembled
LEXION 480 – 440 8 x 1 5 x 1655 long
LEXION 430 – 405 8 x 1 5 x 1730 long ….. 1
Tube pre-assembled
LEXION 480 – 440 8 x 1 x 935 long ……. 1
LEXION 430 – 405 8 x 1 x 1050 long ……. 1
Manifold block DIN 6 2/2 way valve …….. 1
Tube pre-assembled 8 x 1 x 345 long …… 1
Bracket 30 x 5 x 230 ………………… 1
Mushroom head bolt M 8 x 20 x 13
DIN 603-8.8 ………………………. 1
Contact washer A 8 …………………. 1
Hexagon nut M 8 DIN 934-8 ………….. 1
Hexagon bolt M 6 x 50 DIN 933-8.8 …….. 1
Contact washer A 6 …………………. 1
Hexagon nut M 6 DIN 934-8 ………….. 1
Double clamp B 8 ………………….. 2
Hexagon bolt Taptite M 6 x 20 …………. 2
Elbow unions L 8 DIN 395
only LEXION 430 – 405 ……………… 2
Single clamp A 8 …………………… 1
Hexagon bolt Taptite M 6 x 20 …………. 1
Hose 1SN 8 N90N 550 ………………. 1
Adjustable L-type union L 10 DIN 3954 ….. 1
Hose 1 SN 8 N90N 550
Conical reducer KOR15/10-L-OMS
Adjustable L-type union L 15 DIN 3954
Toggle switch 512.058
Inset swinging cutterbar
Ground control sticker
Hydraulic circuit diagra
