DESCRIPTION:

CLAAS Baler VARIANT 360 VARIANT 380 Kit lin – lin court – Lin très court Fitting Instructions Manual_EN_FR_RU – PDF DOWNLOAD

Introduction

La première et la deuxième partie de cette notice décrivent la procédure à suivre pour équiper les presses Variant 360 et Variant 380 du kit « Lin » et de ses équipements spécifiques « Lin court » et « Lin très court ». Le kit « Lin » et ses équipements spécifiques se montent à partir des

• Variant 360 : 75100359.
• Variant 380 : 75200529

La troisième partie de cette notice décrit l’utilisation du kit « Lin » et de ses équipements spécifiques. Cette notice est destinée au conducteur de la machine. Elle contient les informations relatives à l’utilisation et au réglage du kit lin. Le montage et l’utilisation diffèrent selon la longueur de tiges de lin récolté. Dans cette notice, trois longueurs de tiges de lin sont référencées et désignées de la façon suivante :

Lin : longueur supérieure à 90 cm
• Lin court : longueur comprise entre 70 et 90 cm
• Lin très court : longueur inférieure à 70 cm

Introduction_EN

Cette notice décrit la procédure à suivre pour équiper les presses Variant 260 et Variant 280 avec liage lin du kit « Lin » et de son équipement « Lin court ». Certaines pièces désignées ci-après ne sont montées que dans certaines conditions de travail. Leur montage est décrit dans la partie « Utilisation ». Le montage des différentes pièces composant ce kit s’adapte à la longueur du lin récolté :

Lin : longueur supérieure à 90 cm
Lin court : longueur comprise entre 70 et 90 cm

Se reporter à la notice dutilisation générale pour les consignes de sécurité, dentretien et de maintenance

TABLE OF CONTENTS:

CLAAS Baler VARIANT 360 VARIANT 380 Kit lin – lin court – Lin très court Fitting Instructions Manual_EN_FR_RU – PDF DOWNLOAD

Notice de montage et d’utilisation
Kit « lin – lin court » et Kit « Lin très court »
Introduction 7
Introduction 9
Consignes de sécurité 11
Important 13
Caractérisation des indications sur les dangers 14
Consignes générales de sécurité et de prévention des
accidents 14
Stationnement de la machine 14
Utilisation conforme à la destination 14
Notice de montage 15
Kit lin et lin court 15
Introduction 17
Lot de pièces (0844 8010) 19
Réduction du nombre de courroies 23
Détente des courroies 23
Coupe des courroies 24
Ajustage de la longueur des courroies 24
Agrafage des courroies 25
Préparation du pick-up 27
Démontage du tasseur 27
Démontage du carter de protection du pick-up 27
Montage de la roue à chaîne « Kit lin » 27
Démontage des vis de recentrage 28
Remontage du carter du pick-up 28
Démontage des dents du pick-up 28
Préparation des parois du pick-up 29
Prémontage du kit lin 31
Montage de la roue sur le cadre 31
Montage des guides-fourrage sur le cadre 31
Montage du détecteur de proximité 32
Graisseur 32
Montage du kit lin 33
Fixation du cadre prémonté sur la presse 33
Montage du ski sur le cadre 33
Fixation du crochet sur la machine 34
Préparation du kit « Lin court » 35
Variant 360 35
Variant 380 36
Guides-ficelle et couteau 37
Montage des guides-ficelle « Lin » 37
Montage du couteau « Lin » 37
Électrique 39
Configuration du module pour le lin 39
Fixation du câble sur le châssis 40
Réglage du détecteur de proximité 40
Mise en place du capot 40
Notice de montage 41
Kit lin très court 41
Introduction 43
Lot de pièces (0844 8090) 45
Préparation du kit « lin très court » 49
Variant 360 49
Variant 380 50
Notice d’utilisation 53
Introduction 55
Principe et fonctionnement 57
Rotor 57
Vitesse de la prise de force 57
Pressage 57
Liage des tiges de lin 57
Vitesse d’avancement et rapport de nappe 58
Avant utilisation 59
Réglage du cadre avant du kit lin 59
Réglage de la presse 61
Réglage à l’aide du Terminal 63
Utilisation pour le pressage du lin 65
Généralités 65
Pick-up 65
Récolte sur terrain non pierreux 66
Récolte sur terrain pierreux 66
Utilisation pour le pressage du lin court 69
Généralités 69
Préparation de la chambre de pressage 69
Récolte sur terrain non pierreux 72
Récolte sur terrain pierreux 72
Utilisation pour le pressage du lin très court 75
Généralités 75
Préparation de la chambre de pressage 75
Récolte sur terrain non pierreux 78
Récolte sur terrain pierreux 79
Utilisation de la presse pour les autres récoltes 81
Pick-up 81
Liage 81
Chambre de pressage 81
Électrique 81
Maintenance 83
Graisseur 83
4 0294 6010 – ABA/BA Lin VARIANT 360/380
Инструкция по сборке и эксплуатации
Комплект «лен – короткий лен» и
комплект «очень короткий лен»
Введение 87
Введение 89
Указания по технике безопасности 91
Важная информация 93
Описание предупредительных знаков 94
Обще указания по технике безопасности и
предотвращению несчастных случаев 94
Стоянка машины 94
Использование по назначению 94
Инструкция по сборке 95
Комплект для льна и короткого льна 95
Введение 99
Партия деталей (0844 8010) 101
Уменьшение числа приводных ремней 105
Ослабление ремней 105
Обрезка ремней 106
Регулировка длины ремней 106
Скрепление ремня 107
Подготовка пресс-подборщика 109
Демонтаж трамбовщика 109
Демонтаж картера защиты пресс-подборщика 109
Монтаж звездочки из набора «Лен» 109
Демонтаж центровочных винтов 110
Установка картера пресс-подборщика 110
Демонтаж пальцев с пресс-подборщика 111
Подготовка бортов пресс-подборщика 111
Предварительная сборка комплекта «Лен» 113
Установка колеса на раму 113
Установка направляющих фуража на раму 113
Установка детектора приближения 114
Смазочное отверстие 114
Сборка комплекта «Лен» 115
Крепление смонтированной рамы к прессу 115
Установка лыжи на раму 115
Крепление захвата на машине 116
Подготовка комплекта «Короткий лен» 117
Variant 360 117
Variant 380 118
Направляющая бечевки и нож 119
Монтаж направляющей бечевки комплекта «Лен» 119
Монтаж ножа «Лен» 119
Электрооборудование 121
Настройка модуля на уборку льна 121
Крепление кабеля на раме 122
Регулировка бесконтактного датчика 122
Установка защитного картера 122
Инструкция по сборке 123
Комплект «очень короткий лен» 123
Введение 125
Партия деталей (0844 8090) 127
Подготовка комплекта «Очень короткий лен» 131
Variant 360 131
Variant 380 132
Инструкция по эксплуатации 135
Введение 137
Принцип и функционирование 139
Ротор 139
Скорость отбора мощности 139
Прессовка 139
Связка стеблей 139
Скорость продв ижения и коэффициент пластов 140
Подготовка к использованию 141
Наладка передней рамы комплекта «Лен» 141
Наладка пресса 143
Регулировка с использованием терминала 145
Использование для прессовки льна 147
Общие сведения 147
Пресс-подборщик 147
Уборка на некаменистой почве 148
Уборка на каменистой почве 148
Использование для прессовки короткого льна 151
Общие сведения 151
Подготовка пресс-камеры 151
Уборка на некаменистой почве 154
Уборка на каменистой почве 155
Использование для прессовки короткого льна 157
Общие сведения 157
Подготовка пресс-камеры 157
Уборка на некаменистой почве 160
Уборка на каменистой почве 161
Использование пресса для уборки других урожаев 163
Пресс-подборщик 163
Связка 163
Пресс-камера 163
Электрический ток 163
Техническое обслуживание 165
Смазочное отверстие 165

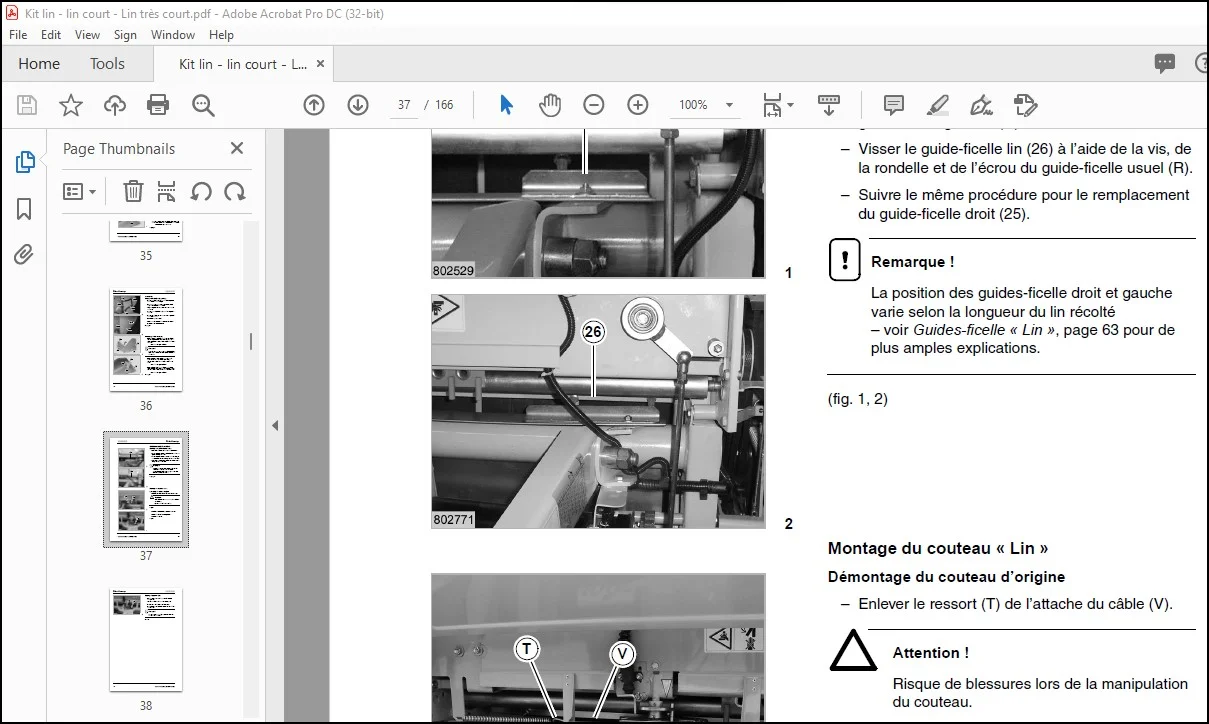

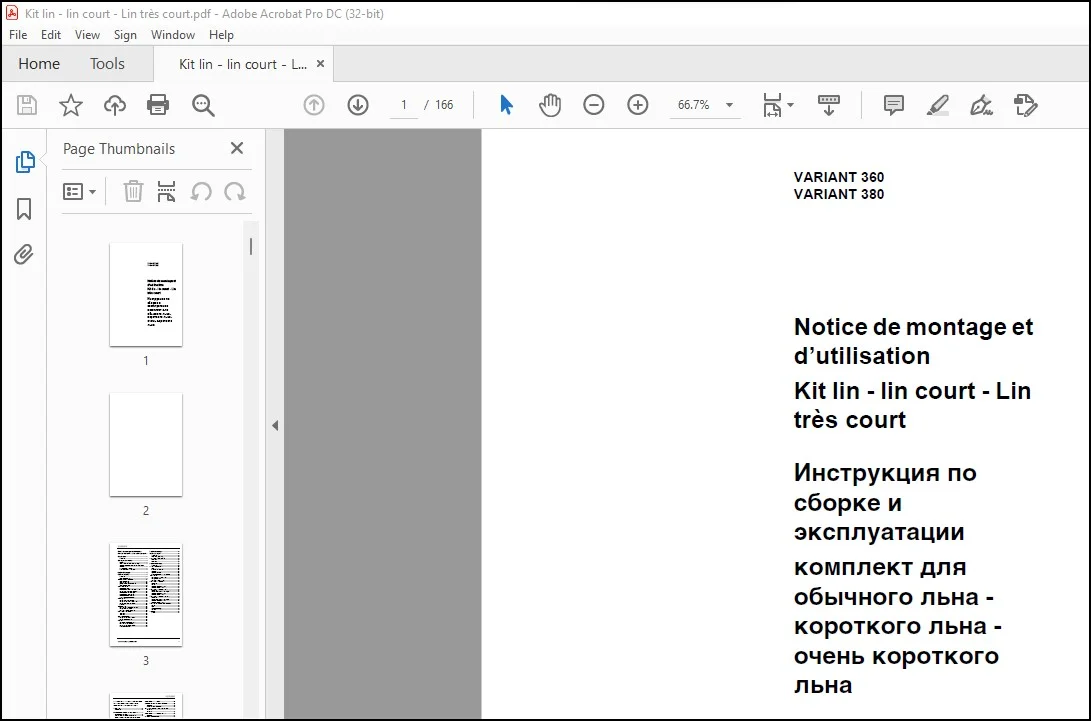

IMAGES PREVIEW OF THE MANUAL:
