Claas Balers ROLLANT 455 454 Technika systemu Manual – PDF DOWNLOAD

Description

Claas Balers ROLLANT 455 454 Technika systemu Manual – PDF DOWNLOAD

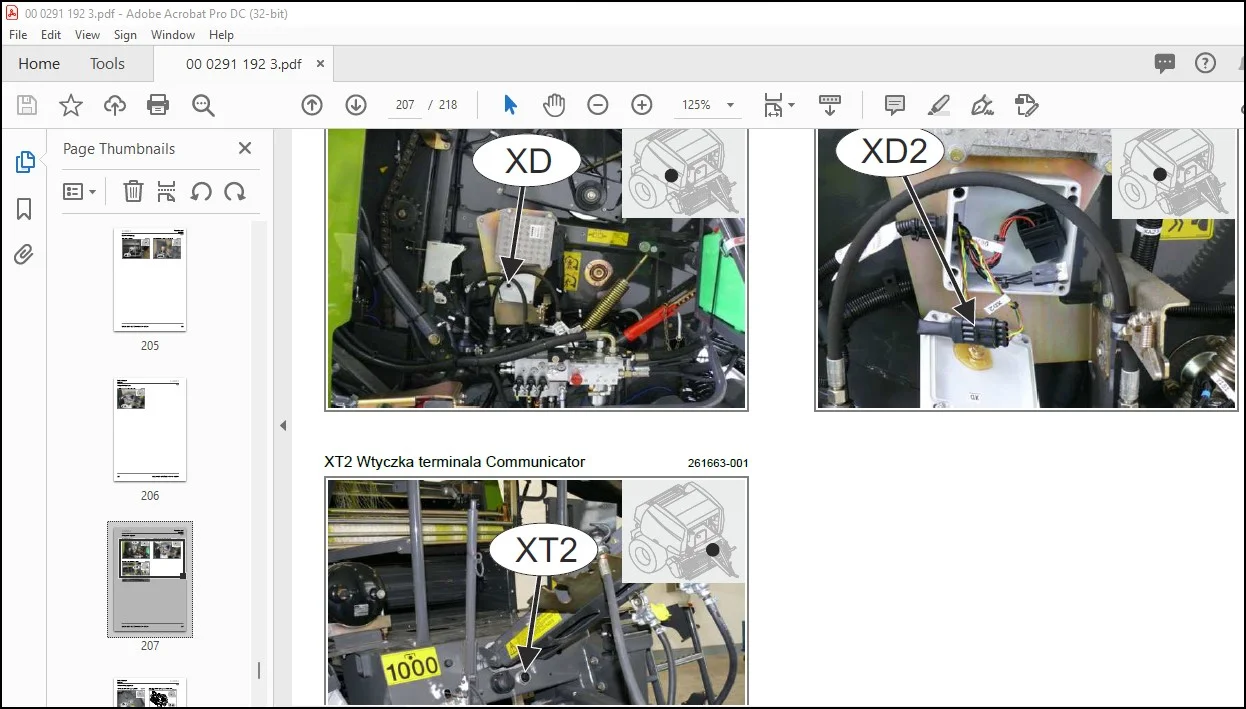

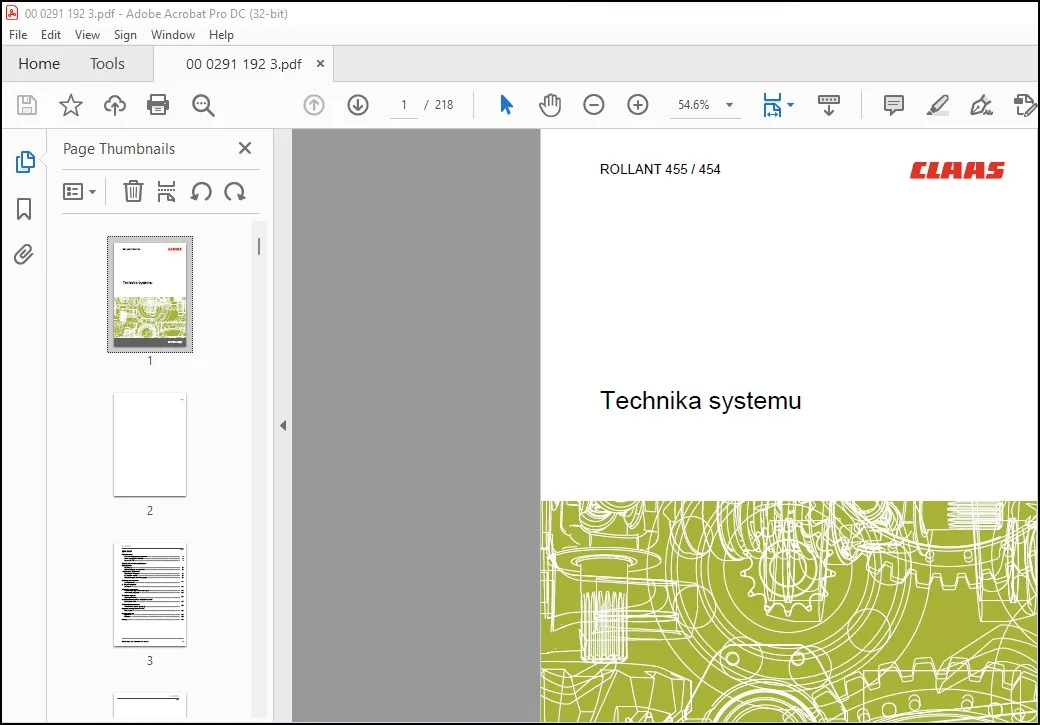

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Claas Balers ROLLANT 455 454 Technika systemu Manual – PDF DOWNLOAD

ROLLANT 455 / 454 1
Spis treści 3
Wprowadzenie 5
Wskazówki dotyczące bezpieczeństwa 5
Wskazówki dotyczące bezpieczeństwa i zagrożeń 5
Zakres obowiązywania instrukcji 6
Zakres obowiązywania dla maszyn 6
Zestawienie 6
Objaśnienie CCN 7
Informacje ogólne 7
Elektryka-normy 8
Zestawienie 8
Hydraulika-normy 9
Przegląd 9
CCN (CLAAS Component Number) 11
1 12
2 12
3 12
4 12
5 13
6 14
7 15
8 17
9 18
A 18
B 18
C 19
E 19
F 19
K 19
M 19
R 20
T 20
V 20
X 20
Y 20
Z 22
09 Hydraulika 25
0920 Zawory 25
Blok zaworów – ROLLANT 455 26
Blok zaworów – ROLLANT 454 30
Przekrój zaworów bloku hydrauliki – prasa do balotów 32
Zawór ochronny systemu hydrauliki (7190) 34
Opis funkcji 34
0980 Schematy połączeń hydrauliki 36
Hydraulika prasy balotującej, ROLLANT 455 typ 761 38
Hydraulika prasy balotującej, ROLLANT 454 typ 768 42
Schemat połączeń zasilania w olej 45
Oznaczenia 46
Opis funkcji 47
10 Elektryka / Elektronika 53
1010 Centrala elektryczna 53
Centrala elektryczna (moduł A023 – skrzynka włączników) 54
Oznaczenia 55
1012 Czujniki / moduły 56
Moduł A023 ROLLANT, moduł A044 Communicator 58
Obłożenie modułu 60
Moduł A023 ROLLANT (CCU) 62
1080 Schematy połączeń elektrycznych 66
Wprowadzenie do schematów połączeń 66
Zestawienie oznaczeń 66
Oznakowanie kabli CLAAS 66
Zasilanie w napięcie 66
Elementy wykonawcze 66
Sensoryka 66
Komunikacja 67
Standardy 67
Schematy połączeń elektryki (SCM) 70
SCM 0 – Warianty przewodu łączącego Communicator 72
SCM 01 – Główne zasilanie w napięcie (przed SI 12337) 74
SCM 01 – Główne zasilanie w napięcie (po SI 12337) 75
Opis funkcji 77
SCM 06 – CAN – BUS, zasilanie modułów w napięcie 78
Opis funkcji 79
SCM 07 – ROTOCUT, komora cięcia 80
SCM 10 – Regulacja ciśnienia prasowania, regulacja MPS 82
SCM 11 – Uruchomienie owijania 84
SCM 12 – Otwieranie / zamykanie pokrywy tylnej 86
SCM 29 – Układ centralnego smarowania 88
SCM 32 – Oświetlenie 90
Bank danych o wtyczkach (chp CLAAS) 93
Przykładowa prezentacja numerów kluczowych (CHP) 94
Numer kluczowy (CHP) 96
Prezentacja wtyczek (CHP) 97
20 Pobieranie materiału111
2020 Podbieracz111
Podbieracz112
Opis funkcji113
21 Zespół wciągania115
2125 Rotor115
Rotor / Komora cięcia116
Tabela wartości pomiarów118
Zespół tnący Roto Cut118
Suwak zaworu P-A, P-B (7191) ze sterowaniem119
Oznaczenia119
Zadanie suwaka zaworu (7191) P-A, P-B120
Włączenie, wyłączenie noży / ROTOCUT121
Oznaczenia121
Funkcja włączenia wyłączenia noży121
ROTOCUT / Komora cięcia122
Oznaczenia122
Funkcja komory cięcia122
Czujnik pozycji komory cięcia (B067)123
Zakresy czujnika (B067)123
Opis funkcji ustawienia czujnika (B067)124
Diagram przebiegu Rotocut Rollant 45X125
Opuszczenie noży, ręcznie125
Podnoszenie noży, ręcznie126
Czyszczenie noży, automatyczne129
Regulacja przeciążenia komory cięcia, automatycznie131
Zluzowanie blokady rotora135
Otwieranie komory cięcia, sterowanie ręczne138
ROTOCUT WYŁĄCZONY, przy osiągnięciu maksymalnej średnicy balotu142
Funkcja: zewnętrzna warstwa balotu pocięta142
Funkcja: cienka niepocięta zewnętrzna warstwa balotu143
Funkcja: gruba niepocięta zewnętrzna warstwa balotu143
45 System prasowania145
4520 Wałki prasujące / Wałki odwracające145
Regulacja ciśnienia prasowania146
Legenda zestawienia funkcji147
Komora prasowania i walce148
Cykl prasowania150
Suwak zaworu P-A, P-B (7191) ze sterowaniem153
Oznaczenia153
Opis funkcji153
Zawór odcinający pokrywy tylnej MPS (7189) ze sterowaniem154
Oznaczenia154
Zawór odcinający pokrywy tylnej MPS (7189) ze sterowaniem (przekrój zaworu)155
Oznaczenia155
Opis funkcji155
Regulacja ciśnienia prasowania158
Oznaczenia158
Opis funkcji158
4535 Obracany segment159
MPS Maximum Pressure System (obracany segment walców)159
Regulacja ciśnienia system MPS160
Oznaczenia160
Opis funkcji161
Opis funkcjonowania ustawienia czujnika (B208)162
46 System wiązania165
4615 Wiązanie siatką165
Owijanie siatką166
Tabela wartości pomiarów167
Opis funkcji168
Diagram hamulca siatki: ustawienie 1,5 nawoju siatki170
Diagram hamulca siatki: ustawienie 2,5 nawoju siatki171
Diagram przebiegu owijania siatką172
Opis funkcjonowania ustawienia czujnika (B206)175
60 Odkładanie materiału / odkładanie słomy177
6040 Wyładunek bel177
Odkładanie balotów177
Opis funkcji ustawienia włącznika rzeczywistej wartości wyrzutnika balotów (Z006)177
75 Centralne smarowanie179
7515 Układ smarowania / przewody179
Elektryczny układ centralnego smarowania180
Tabela wartości pomiarów181
Opis funkcji181
Diagnoza według kodów błędów185
Kody błędów185
CLAAS COMMUNICATOR185
Owijanie siatką185
Elektryczny obwód prądu186
Położenie części189
Hydraulika189
Położenie części hydrauliki189
1001-1999 Zbiornik oleju / Filtr / Chłodnica oleju189
3001-3999 Siłownik hydrauliczny190
5001-5999 Akumulator ciśnieniowy192
6001-6999 Zawór uruchamiany mechanicznie193
7001-7999 Zawór uruchamiany hydraulicznie194
9001-9999 Punkty pomiarowe / Instrumenty wskaźnikowe198
Elektryka199
Położenie części elektryki199
A Terminal / Moduły199
B Czujniki200
E Oświetlenie202
F Bezpiecznik203
K Przekaźniki204
M Silnik (elektryczny)205
V Części elektroniczne206
X Połączenia wtykowe207
Y Cewki elektromagnesów208
Z Włączniki wartości rzeczywistej211
Indeks212
A212
B212
C212
D212
E212
F212
G212
H212
K213
L213
M213
O213
P213
R214
S215
U215
W216
Z216

FILE DETAILS:

Claas Balers ROLLANT 455 454 Technika systemu Manual – PDF DOWNLOAD

Language : _DE_EN_FR_ES_IT_RU
Pages :218
Downloadable : Yes
File Type : PDF
Size:21.8 MB

PLEASE NOTE:

• This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
• Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.

S.M
