CLAAS Combine LEXION 480 460 – 405 CLAAS-Straw spreader Fitting Instructions Manual_DE_EN_FR -PDF DOWNLOAD

Description

CLAAS Combine LEXION 480 460 – 405 CLAAS-Straw spreader Fitting Instructions Manual_DE_EN_FR -PDF DOWNLOAD

DESCRIPTION:

CLAAS Combine LEXION 480 460 – 405 CLAAS-Straw spreader Fitting Instructions Manual_DE_EN_FR -PDF DOWNLOAD

EINLEITUNG

Diese Anbauanleitung zeigt lhnen den Anbau des StrohverteilerAntriebes und den Anbau des Strohverteilers Юг die CLМSMahdrescher LEXION 480 und LEXION 460 – 405. Die Numerierung entspricht der Anbaureihenfolge. Der Lieferumfang ist auf der Seite 4 aufgefuhrt. Jedes Anbauteil ist mit einer Nummer versehen. Die Definierung der Teile, z. В. bei Schrauben, entnehmen Sie bitte der Auflistung »Lieferumfang«. ln dieser Auflistung sind die Abmessungen und Anzahl der Schrauben sowie die zugehбrigen Teile wie Muttern und ContactScheiben aufgefuhrt. Texte und Bilder sind nach Mбglichkeit neutral gehalten. Auf Unterschiede zwischen den einzelnen Туреп wird durch Texthinweise aufmerksam gemacht.

INTRODUCTION

These fitting instructions explain the procedure for installing the straw spreader оп the LEXION 480 and LEXION 460 – 405. The numbers refer to the quantities required. Оп page 5 сап Ье found the list of components required for the conversion. Each major component is identified with а number. Each major component such as а bolt should Ье checked against the list of supplied components in order to determine quantity and relative components such as nuts and washers. The text and pictures are as accurate as possiЫe. То determine the difference between different types of components, then please refer to the text descri ption.

INTRODUCTION

Cette notice de montage vous explique le montage de la commande de eparpilleur de paille ainsi que le montage de eparpilleur de paille sur les moissonneuses batteuses CLMS LEXION 480 et LEXION 460 – 405. La numerotation correspond а l’ordre chronologique du montage. Le nombre de pieces necessaires est indique sur la page 5. Chaque piece de montage а un numero. La designation des pieces par ех. pour les vis est marque dans la liste »pieces necessaires«. Dans cette liste vous trouverez les dimensions et le nombre de vis ainsi que ses pieces additionnelles comme ecrous et rondelles contact. Nous avons choisi des images et des textes si possiЫe neutre. Les differences selon le type de machine seront expliquees par le texte.

TABLE OF CONTENTS:

CLAAS Combine LEXION 480 460 – 405 CLAAS-Straw spreader Fitting Instructions Manual_DE_EN_FR -PDF DOWNLOAD

Antrieb Юг Strohverteiler:
Keilriemen
2 Hydraulikpumpe
3 Sechskantschraube
М 29 х 80 DIN 931-88
Sicherungsmutter VM 20
4 Sechskantschraube
М 1 Ох 25 DIN 933-88
Contact-Scheibe А 1 О
5 Halter
6 Sechskantschraube
М 6 х 35 DIN 931-88 2
Sechskantmutter М 6 2
Contact-Scheibe А 6 2
7 Stromregelventil
8 Sechskantschraube
М 8 х 20 DIN 933-88 3
Sechskantmutter М 8 3
Contact-Scheibe А 8 3
9 Einschraubstutzen 3
1 О Winkelstutzen
11 L-Stutzen
12 ReduzieranschluB
4
13 Hydraulikleitung 1450 mm 1
14 Hydraulikschlauch 3650 mm 1
15 Schlauchschelle 25-40 / 12-С? 2
16 Rohrschelle RSGU 138 / 25 1
17 Sechskantschraube
М 8 х 20 DIN 933-88 2
Sechskantmutter М 8 2
Contact-Scheibe А 8 2
18 Einschraubstutzen 1
19 Hydraulikschlauch 3400 mm 1
20 Rohrschelle RSGU 128 / 20 1
21 Haltewinkel 1
22 Gummilager 22 / 22 1
23 Befestigungsschelle 1
24 Sechskantschraube
М 8 х 55 DIN 933-88 1
Sicherungsmutter VM 8 1
25 Hydraulikschlauch 800 mm 1
Drive for straw spreader:
1 Drive belt 1
2 Hydraulic pump 1
3 Нех bolt
М 29 х 80 DIN 931-88 1
Lock nut VM 20 1
4 Нех bolt
М 10 х 25 DIN 933-88 1
Contact washer А 1 О 1
5 Bracket 1
6 Нех bolt
М 6 х 35 DIN 931-88 2
Нех nut М 6 2
Contact washer А 6 2
7 Flow control valve 1
8 Нех bolt
М 8 х 20 DIN 933-88 3
Нех nut М 8 3
ontact washer А 8 3
9 Male connector 3
10 Elbow 1
11 L connector 1
12 Hydraulic tap 1
13 Hydraulic line 1450 mm 1
14 Hydraulic pipe 3650 mm 1
15 Pipe clamp 25-40 / 12-С7 2
16 Tube clamp RSGU 138 / 25 1
17 Нех bolt
М 8 х 20 DIN 933-88 2
Нех nut М 8 2
Contact washer А 8 2
18 Male connector 1
19 Hydraulic pipe 3400 mm 1
20 Tube clamp RSGU 128 / 20 1
21 Angle bracket 1
22 Rubber bearing 22 / 22 1
23 Fixing clamp 1
24 Нех bolt
М 8 х 55 DIN 933-88 1
Lock nut VM 8 1
25 Hydraulic pipe 800 mm 1
Commande de l’eparpilleur de paille:
1 Courroie 1
2 Pompe hydraulique 1
3 Vis а six pans
М 29 х 80 DIN 931-88 1
Ecrou de securite VM 20 1
4 Vis а six pans
М 10 х 25 DIN 933-88 1
Rondelle contact А 1 О 1
5 Support 1
6 Vis а six pans
М 6 х 35 DIN 931-88 2
Ecrou а six pans М 6 2
Rondelle contact А 6 2
7 Soupape regulatrice du deЬit 1
8 Vis а six pans
М 8 х 20 DIN 933-88 3
Ecrou а six pans М 8 3
Rondelle contact А 8 3
9 Manchon visse 3
1 о Raccord а angle 1
11 Raccord en L 1
12 Raccord reducteur 1
13 Conduite hydraulique 1450 mm 1
14 FlexiЫe hydraulique 3650 mm 1
15 Collier de саЫе 25-40 / 12-С7 2
16 Bride RSGU 138 / 25 1
17 Vis а six pans
М 8 х 20 DIN 933-88 2
Ecrou а six pans М 8 2
Rondelle contact А 8 2
18 Manchon visse 1
19 FlexiЫe hydraulique 3400 mm 1
20 Bride RSGU 128 / 20 1
21 Support а angle 1
22 Palier en caoutchouc 22 / 22 1
23 Collier 1
24 Vis а six pans
М 8 х 55 DIN 933-88 1
Ecrou de securite VM 8 1
25 FlexiЫe hydraulique 800 mm

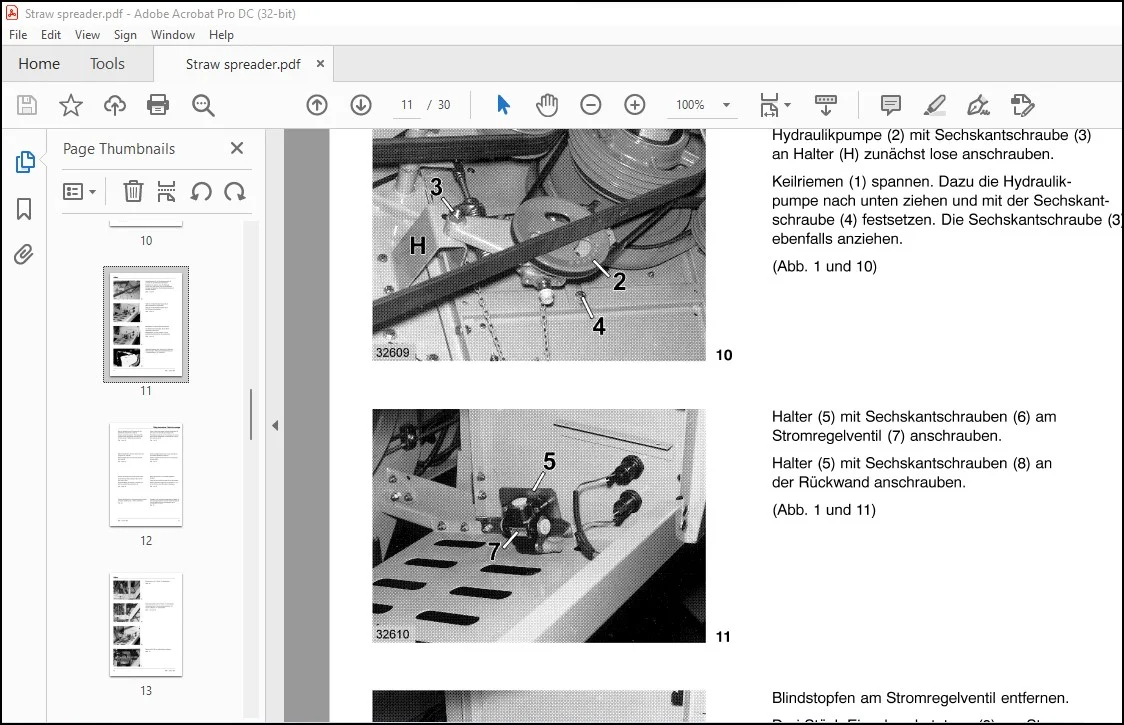

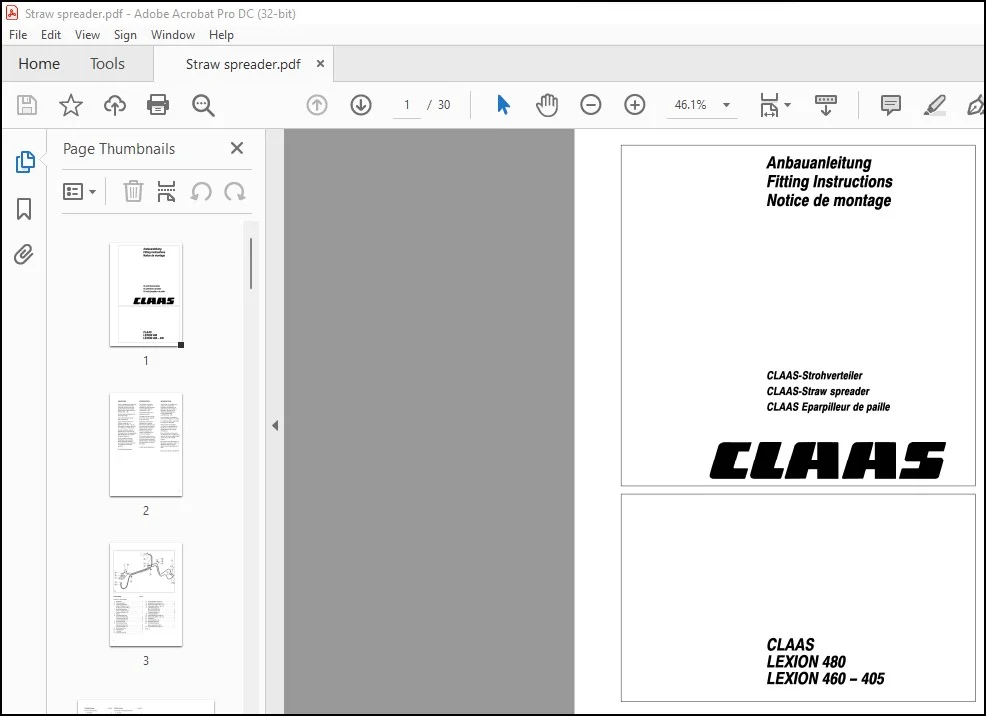

IMAGES PREVIEW OF THE MANUAL:
