EINLEITUNG

Diese Anbauanleitung zeigt Ihnen den Anbau der Rundumleuchten für die CLAAS`Mähdrescher LEXION 480 und LEXION 460 – 405. Der Lieferumfang ist auf Seite 3 aufgeführt. Die Numerierung entspricht der Anbaureihenfolge

INTRODUCTION

These fitting instructions show how to fit the warning beacons to the CLAAS LEXION 480 and LEXION 460 – 405. The shipping package list can be found on page 3. The items are numbered in the order of installation

INTRODUCTION

Cette notice vous indique le montage des gyrophares sur les moissonneuses batteuses LEXION 480 et LEXION 460 – 405. Les pièces fournies sont mentionnées à la page 3. La numérotation correspond à l’ordre successif de montage

TABLE OF CONTENTS:

CLAAS Combine LEXION 480 460- 405 Warning beacon Fitting Instructions Manual_DE_EN_FR – PDF DOWNLOAD

Lieferumfang Anzahl
1 Drehschalter 1
2 Drehknopf 1
3 Einleger 1
4 Verbindungskabel 1
5 Steckdose 1
6 Stopfen 1
7 Rundumleuchte 1
8 Verbindungskabel 1
9 Halter 1
10 Sechskantschraube
M 8 x 20 DIN 9338` 8 2
Sechskantmutter
M 8 DIN 9348` 2
Contact`Scheibe A 8 2
11 Steckdose 1
12 Stopfen 1
13 Rundumleuchte 1
(Abb 1)
Shipping package Quantity
1 Rotary switch 1
2 Knob 1
3 Insert 1
4 Connecting cable 1
5 Socket 1
6 Bung 1
7 Warning beacon 1
8 Connecting cable 1
9 Bracket 1
10 Hex bolt
M 8 x 20 DIN 9338` 8 2
Hex nut
M 8 DIN 9348` 2
Contact washer A 8 2
11 Socket 1
12 Bung 1
13 Warning beacon 1
(Fig 1)
Pièces fournies Quantité
1 Interrupteur rotatif 1
2 Bouton rotatif 1
3 Pièce encastrée 1
4 Câble de connexion 1
5 Prise 1
6 Bouchon 1
7 Gyrophare 1
8 Câble de connexion 1
9 Support 1
10 Vis à six pans
M 8 x 20 DIN 9338` 8 2
Ecrou à six pans
M 8 DIN 9348` 2
Rondelle contact A 8 2
11 Prise 1
12 Bouchon 1
13 Gyrophare 1

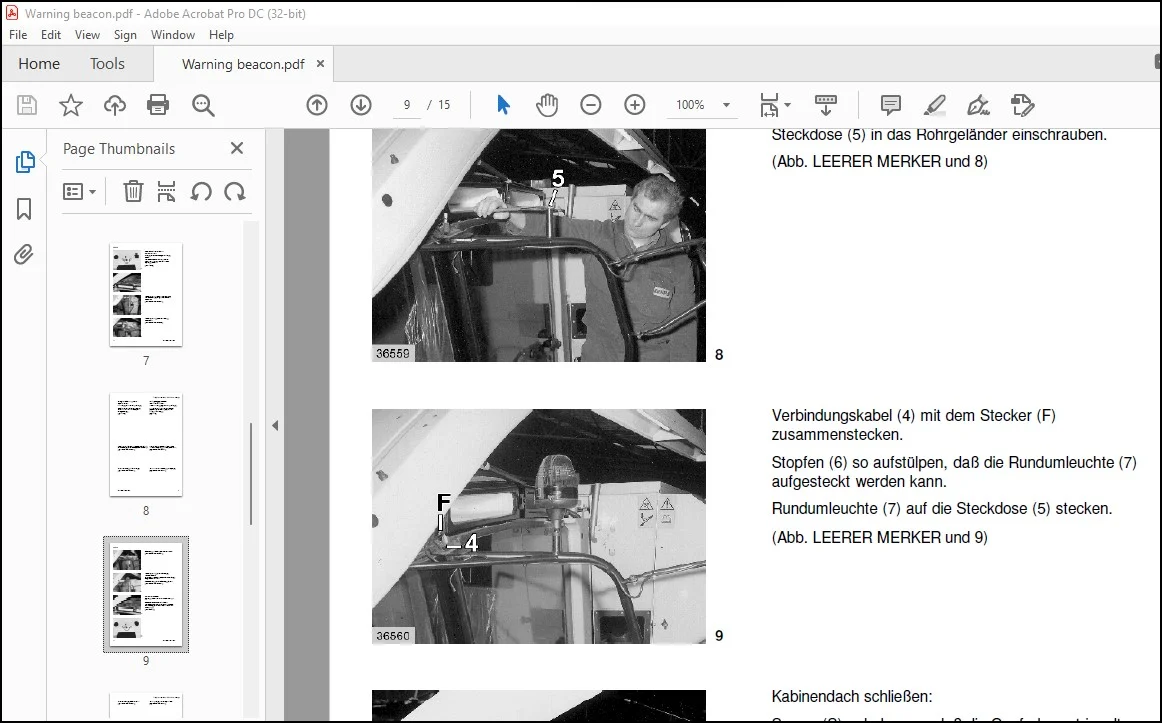

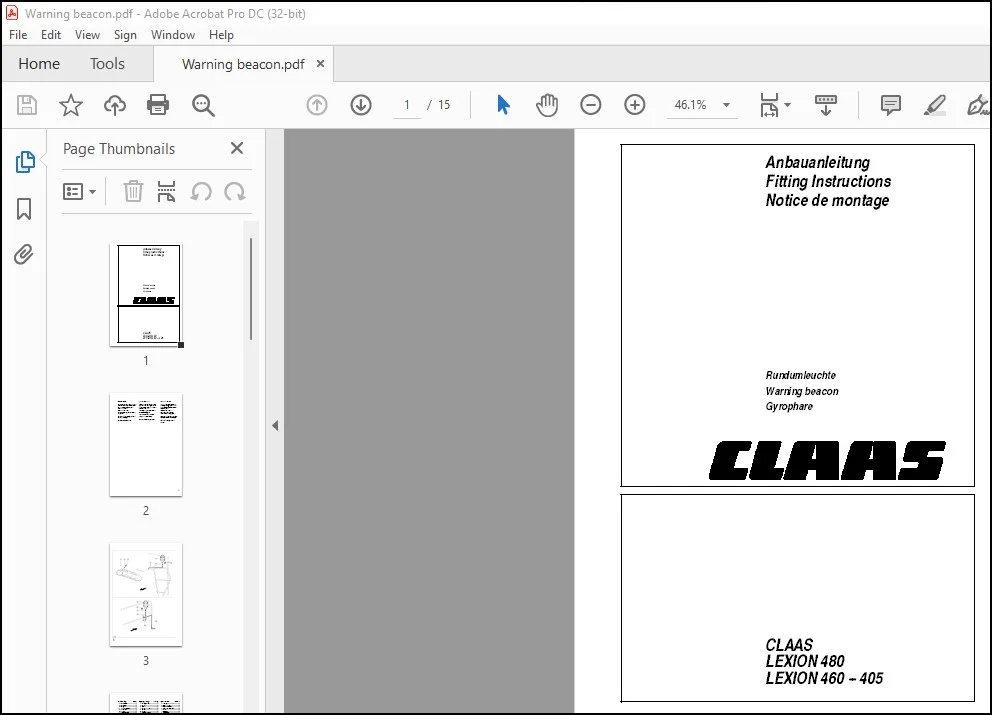

IMAGES PREVIEW OF THE MANUAL:
