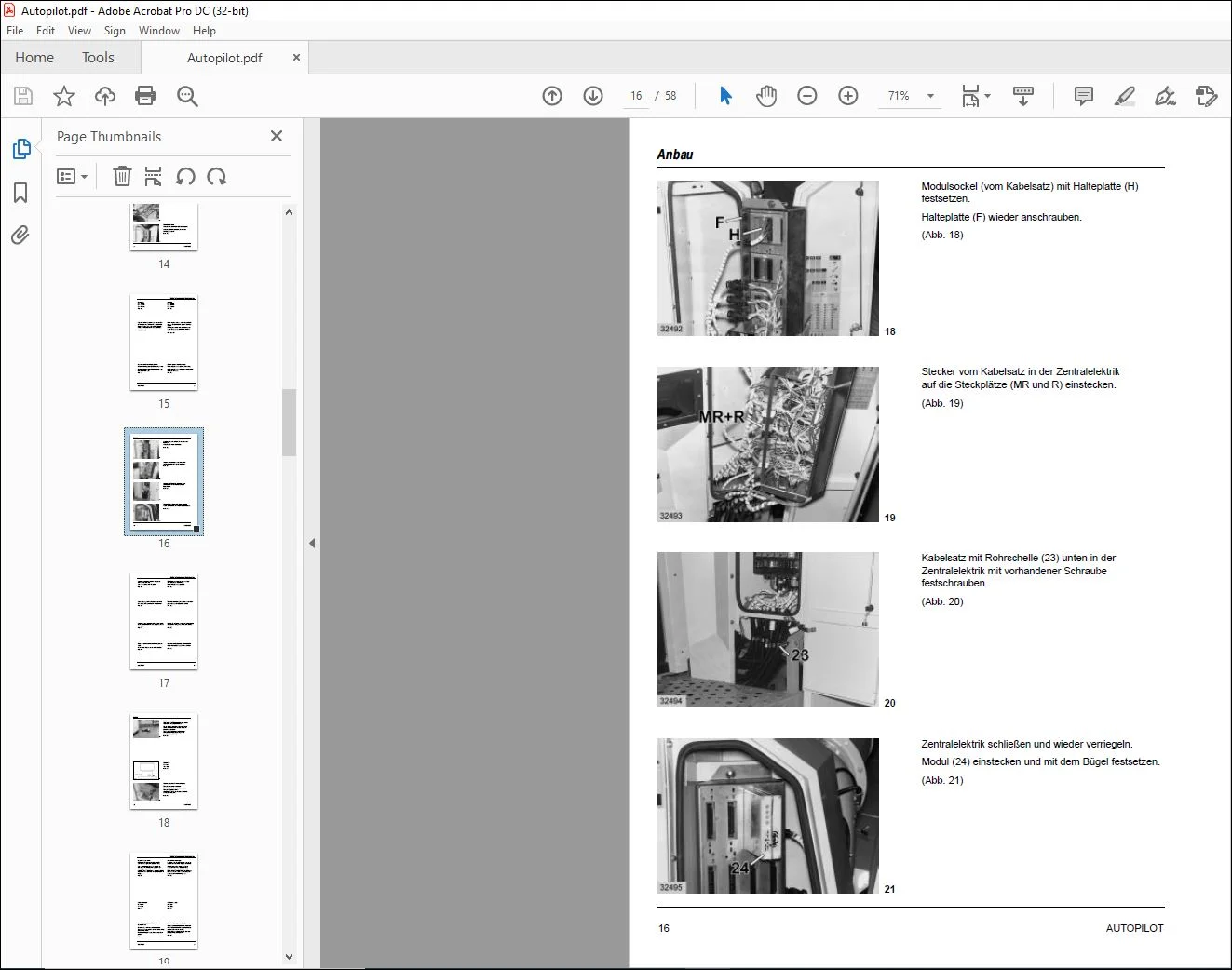

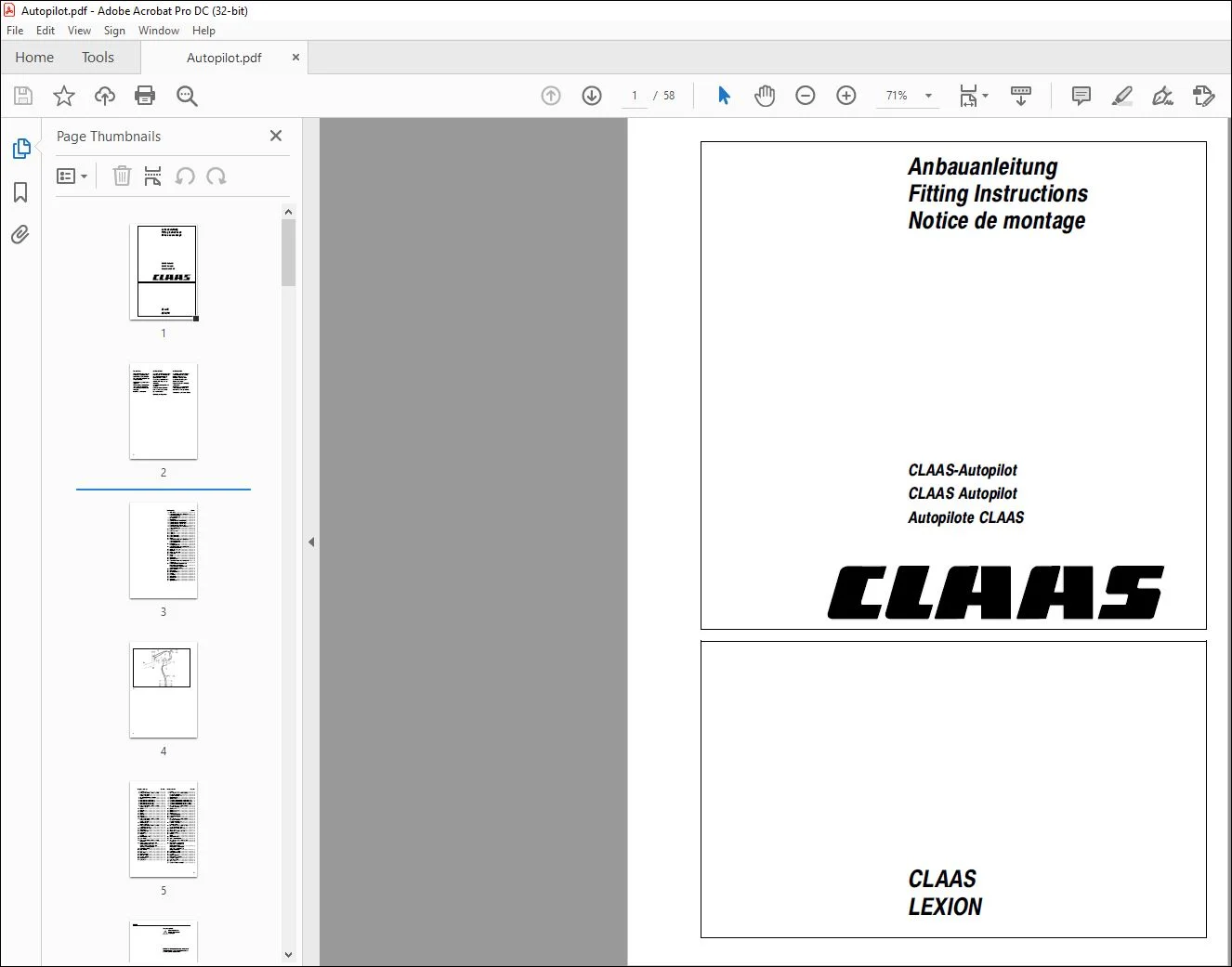

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CLaas Combine LEXION CLAAS Autopilot Fitting lnstructions Manual_DE_EN_FR – PDF DOWNLOAD

INTRODUCTION

This manual is intended to provide information on the installation of the Autopilot to the range of CLAAS LEXION combines. The parts are numbered in the order in which they are to be assembled. The shipping package is shown on page 5. Installation of the Autopilot to front attachments is covered by an extra manual

TABLE OF CONTENTS:

CLaas Combine LEXION CLAAS Autopilot Fitting lnstructions Manual_DE_EN_FR – PDF DOWNLOAD

Lieferumfang Anzahl
1 Haltewinkel 1
2 Sechskantschraube M 8 x 20 DIN 933-88 2
Sechskantmutter M 8 2
Contact-Scheibe A 8 2
3 4/3 Wegeventil 1
4 Winkelstutzen 2
5 Hydraulikschlauch 1300 mm lang 1
6 Hydraulikschlauch 1300 mm lang 1
7 Hydraulikschlauch 900 mm lang 1
8 Hydraulikschlauch 800 mm lang 1
9 Sechskantschraube M 8 x 16 DIN 933-88 2
Contact-Scheibe A 8 2
10 L-Stutzen 2
11 Reduzierstutzen 2
12 L-Stutzen 1
13 L-Stutzen 1
14 Reduzieranschluß 1
15 Reduzieranschluß 1
16 Winkel 1
17 Sechskantschraube M 8 x 20 DIN 933-88 1
Sechskantmutter M 8 1
Contact-Scheibe A 8 1
18 Gummilager 2
Befestigungsschelle 2
19 Sechskantschraube M 8 x 45 DIN 931-88 2
Sicherungsmutter VM 8 2
20 Kabelband 7,6 x 290 1
21 Kabelsatz 1
22 Kabelband 150 x 3,6 4
23 Rohrschelle 1
24 Modul 1
Bügel 1
25 Fußschalter 1
26 Distanzröhrchen 2
27 Sechskantschraube M 6 x 45 DIN 931-88 2
Scheibe 6,4 2
28 Kontaktschalter für Fahrersitz mit
pneumatischer Verstellung 1
Kontaktschalter für Fahrersitz mit
mechanischer Verstellung 1
29 Mittenversteller 1
30 Kippschalter 1
31 Glühlampeneinsatz 1
32 Stellring 1
33 Drehmelder 1
34 Stützscheibe 1
35 Lenkzylinder 1
36 Kabelsatz 1
37 Spiralschlauch 1
Shipping package Quantity
1 Angle bracket 1
2 Hexagonal bolt M 8 x 20 DIN 933-88 2
Hexagonal nut M 8 2
Contact washer A 8 2
3 4/3-way directional control valve 1
4 Elbow 2
5 Hydraulic hose 1300 mm long 1
6 Hydraulic hose 1300 mm long 1
7 Hydraulic hose 900 mm long 1
8 Hydraulic hose 800 mm long 1
9 Hexagonal bolt M 8 x 16 DIN 933-88 2
Contact washer 2
10 T-piece 2
11 Reducer 2
12 T-piece 1
13 T-piece 1
14 Reducer 1
15 Reducer 1
16 Angle bracket 1
17 Hexagonal bolt M 8 x 20 DIN 933-88 1
Hexagonal nut M 8 1
Contact washer A 8 1
18 Rubber damper 2
Mounting bracket 2
19 Hexagonal bolt M 8 x 45 DIN 931-88 2
Self-locking nut VM 8 2
20 Cable strap 76 x 290 1
21 Wiring loom 1
22 Cable strap 150 x 36 4
23 Hose clamp 1
24 Module 1
Bracket 1
25 Foot-operated switch 1
26 Spacer tube 2
27 Hexagonal bolt M 6 x 45 DIN 931-88 2
Washer 64 2
28 Contact switch for operator’s seat
with pneumatic adjustment 1
Contact switch for operator’s seat
with mechanical adjustment 1
29 Centralizing switch 1
30 Rocker switch 1
31 Bulb 1
32 Lock collar 1
33 Overrider switch 1
34 Back-up washer 1
35 Steering cylinder 1
36 Wiring loom 1
37 Spiral hose 1
Pièces fournies Nombre
1 Equerre 1
2 Vis à six pans M 8 x 20 DIN 933-88 2
Ecrou à six pans M 8 2
Rondelle de contact A 8 2
3 Distributeur 4/3 1
4 Raccord coudé 2
5 Tuyau flexible hydraulique 1300 mm de long 1
6 Tuyau flexible hydraulique 1300 mm de long 1
7 Tuyau flexible hydraulique 900 mm de long 1
8 Tuyau flexible hydraulique 800 mm de long 1
9 Vis à six pans M 8 x 16 DIN 933-88 2
Rondelle de contact A 8 2
10 Raccord en L 2
11 Raccord réducteur 2
12 Raccord en L 1
13 Raccord en L 1
14 Connecteur réducteur 1
15 Connecteur réducteur 1
16 Equerre 1
17 Vis à six pans M 8 x 20 DIN 933-88 1
Ecrou à six pans M 8 1
Rondelle de contact A 8 1
18 Palier en caoutchouc 2
Collier de serrage 2
19 Vis à six pans M 8 x 45 DIN 931-88 2
Ecrou indesserrable VM 8 2
20 Fixation pour câbles 7,6 x 290 1
21 Jeu de câbles 1
22 Fixation pour câbles 150 x 3,6 4
23 Collier de serrage 1
24 Module 1
Etrier 1
25 Interrupteur à pied 1
26 Tube d’entretoisement 2
27 Vis à six pans M 6 x 45 DIN 931-88 2
Rondelle 6,4 2
28 Interrupteur de contact pour
le siège de conducteur avec
réglage pneumatique 1
Interrupteur de contact pour
le siège de conducteur avec
réglage mécanique 1
29 Régulateur de moitié 1
30 Interrupteur à bascule 1
31 Ampoule 1
32 Bague de serrage 1
33 Interrupteur d’annulation 1
34 Rondelle d’appui 1
35 Vérin de direction 1
36 Jeu de câbles 1
37 Tuyau en caoutchouc spiralé 1
