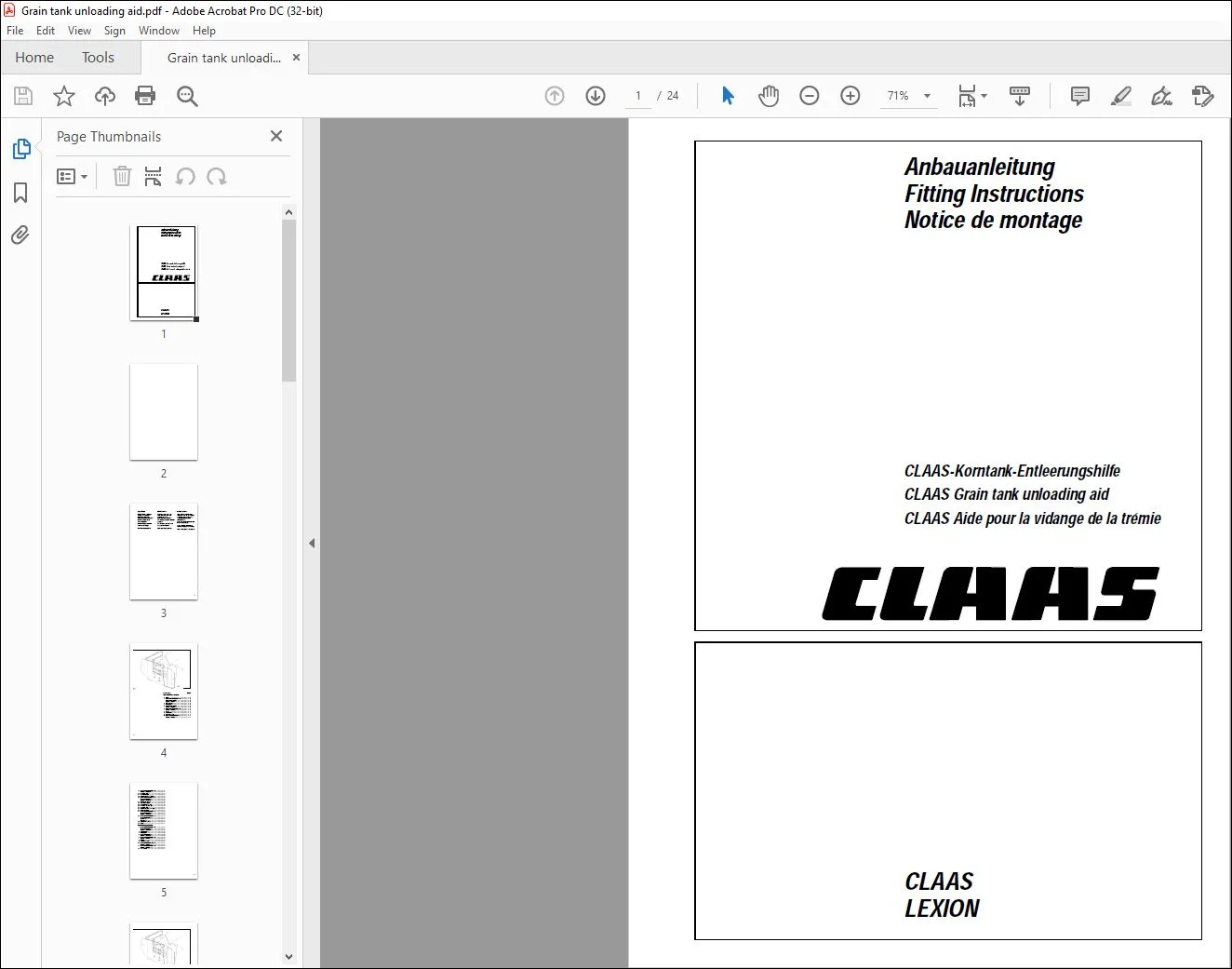

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CLaas Combine LEXION CLAAS Grain tank unloading aid Fitting lnstructions Manual_DE_EN_FR – PDF DOWNLOAD

INTRODUCTION

These instructions show the installation of the grain tank unloading aid to the CLAAS LEXION combines. The shipping package is specified on page 4. The numbering corresponds to the order of installation

TABLE OF CONTENTS:

CLaas Combine LEXION CLAAS Grain tank unloading aid Fitting lnstructions Manual_DE_EN_FR – PDF DOWNLOAD

Lieferumfang Anzahl
Vordere Entleerungsschnecke:
1 Halter 2
2 Sechskantschraube M 8 x 16 5
Sechskantmutter M 8 5
Contact-Scheibe A 8 5
3 Einnietmutter 2
4 Metallpuffer 6
5 Sechskantmutter M 8 6
Contact-Scheibe A 8 6
6 Sechskantschraube M 8 x 16 2
Contact-Scheibe A 8 2
7 Winkel 1
8 Abdeckblech 1
9 Vibrationsmotor 1
10 Sechskantschraube M 6 x 12 4
Contact-Scheibe A 6 4
3
11 Sechskantschraube M 8 x 10 4
Contact-Scheibe A 8 4
13 Kabelsatz (KT) 1
14 Kabelschutzrohr 1
15 Rohrschelle RSGU 19 / 20 3
16 Flachrundschraube M 8 x 20 3
Sechskantmutter M 8 3
Contact-Scheibe A 8 3
17 Rohrschelle 12 / 20 9
18 Schrumpfschlauch 1
19 Kabelbinder 4,7 x 188 20
20 Kabelring 18 x 30 x 1,5 1
21 Kabelsatz (ZE) 1
22 Rohrschelle 8,5 x 15 x 16,5 1
23 Relaishalteblech 1
24 Sechskantschraube M 6 x 12 2
Sechskantmutter M 6 2
Contact-Scheibe A 6 2
25 Sechskantschraube M 5 x 12 1
Sechskantmutter M 5 1
Scheibe 5,3 1
Federring 5 1
26 Rohrschelle 19 / 15 1
27 Relais 1
Hintere Entleerungsschnecke:
2 Sechskantschraube M 8 x 16 4
Sechskantmutter M 8 4
Contact-Scheibe A 8 4
3 Einnietmutter 2
4 Metallpuffer 6
5 Sechskantmutter M 8 6
Contact-Scheibe A 8 6
6 Sechskantschraube M 8 x 16 2
Contact-Scheibe A 8 2
7 Winkel 3
9 Vibrationsmotor 1
10 Sechskantschrauben M 6 x 12 4
Contact-Scheibe A 6 4
11 Sechskantschraube M 8 x 10 4
Contact-Scheibe A 8 4
12 Abdeckblech 1
4
Shipping package Quantity
Front unloading auger:
11 Support 2
12 Hex bolt M 8 x 16 5
Hex nut M 8 5
Contact washer A 8 5
13 Rivet nut 2
14 Rubber-metal buffer 6
15 Hex nut M 8 6
Contact washer A 8 6
16 Hex bolt M 8 x 16 2
Contact washer A 8 2
17 Angle 1
18 Cover 1
19 Vibration motor 1
20 Hex bolt M 6 x 12 4
Contact washer A 6 4
5
11 Hex bolt M 8 x 10 4
Contact washer A 8 4
13 Wiring loom (KT) 1
14 Cable conduit 1
15 Pipe clamp RSGU 19 / 20 3
16 Mushroom head screw M 8 x 20 3
Hex nut M 8 3
Contact washer A 8 3
17 Pipe clamp 12 / 20 9
18 Heat shrink 1
19 Cable band 47 x 188 20
20 Grommet 18 x 30 x 15 1
21 Wiring loom (CE) 1
22 Pipe clamp 85 x 15 x 165 1
23 Relay support plate 1
24 Hex bolt M 6 x 12 2
Hex nut M 6 2
Contact washer A 6 2
25 Hex bolt M 5 x 12 1
Hex nut M 5 1
Washer 53 1
Spring washer 5 1
26 Pipe clamp 19 / 15 1
27 Relay 1
Rear unloading auger:
2 Hex bolt M 8 x 16 4
Hex nut M 8 4
Contact washer A 8 4
3 Rivet nut 2
4 Rubber buffer 6
5 Hex nut M 8 6
Contact washer A 8 6
6 Hex bolt M 8 x 16 2
Contact washer A 8 2
7 Angle 3
9 Vibration motor 1
10 Hex bolt M 6 x 12 4
Contact washer A 6 4
11 Hex bolt M 8 x 10 4
Contact washer A 8 4
12 Cover shield 1
6
Pièces fournies Nombre
Vis de vidange avant:
1 Support 2
2 Vis à six pans M 8 x 16 5
Ecrou à six pans M 8 5
Rondelle contact A 8 5
3 Ecrou rivé 2
4 Boutoir en métal 6
5 Ecrou à six pans M 8 6
Rondelle contact A 8 6
6 Vis à six pans M 8 x 16 2
Rondelle contact A 8 2
7 Angle 1
8 Tôle de recouvrement 1
9 Moteur vibrant 1
10 Vis à six pans M 6 x 12 4
Rondelle contact A 6 4
7
11 Vis à six pans M 8 x 10 4
Rondelle contact A 8 4
13 Jeu de câbles (TG) 1
14 Tube protecteur pour câble 1
15 Collier RSGU 19 / 20 3
16 Vis tête plate M 8 x 20 3
Ecrou à six pans M 8 3
Rondelle contact A 8 3
17 Collier 12 / 20 9
18 Gaine rétrécissable 1
19 Serre-câbles 4,7 x 188 20
20 Couronne 18 x 30 x 1,5 1
21 Jeu de câble (CE) 1
22 Collier 8,5 x 15 x 16,5 1
23 Tôle relais 1
24 Vis à six pans M 6 x 12 2
Ecrou à six pans M 6 2
Rondelle contact A 6 2
25 Vis à six pans M 5 x 12 1
Ecrou à six pans M 5 1
Rondelle 5,3 1
Rondelle élastique 5 1
26 Collier 19 / 15 1
27 Relais 1
Vis de vidange arrière:
2 Vis à six pans M 8 x 16 4
Ecrou à six pans M 8 4
Rondelle contact A 8 4
3 Ecrou rivé 2
4 Boutoir en métal 6
5 Ecrou à six pans M 8 6
Rondelle contact A 8 6
6 Vis à six pans M 8 x 16 2
Rondelle contact A 8 2
7 Angle 3
9 Moteur vibrant 1
10 Vis à six pans M 6 x 12 4
Rondelle contact A 6 4
11 Vis à six pans M 8 x 10 4
Rondelle contact A 8 4
12 Tôle de recouvrement 1
