CLAAS Combines COMMANDOR 228 CS DOMINATOR 218 MEGA – 78 CLASSIC CLAAS tieldwork comouter Fitting instructions Manual_DE_EN_FR

Description

CLAAS Combines COMMANDOR 228 CS DOMINATOR 218 MEGA – 78 CLASSIC CLAAS tieldwork comouter Fitting instructions Manual_DE_EN_FR

DESCRIPTION:

CLAAS Combines COMMANDOR 228 CS DOMINATOR 218 MEGA – 78 CLASSIC CLAAS tieldwork comouter Fitting instructions Manual_DE_EN_FR

EINLEITUNG

Diese Anleitung zeigt lhnen den Anbau des CLAAS-Bordinformators ап die Mahdreschertypen CLAAS COMMANDOR 228 CS und DOMINATOR 218 MEGA – 78 CLASSIC. Das UmschlagЫatt mit der Gesamtubersicht des Lieferumfanges klappen Sie bitte aus. Die Abbildung 1 dient gleichzeitig als Montagehilfe. Um lhnen den Anbau zu erleichtern, haben wir alle Teile in der Reihenfolge ihres Anbaues aufgefuhrt

INTRODUCTION

This manual is intended to give information оп the installation of the CLAAS Fieldwork Computer to the comblne models CLAAS COMMANDOR 228 CS and DOMINATOR 218 MEGA – 78 CLASSIC. The cover with the shipping package folds out. Use Fig. 1 for reference when fitting the fieldwork computer. То make fitting easier, all parts are numbered in the order in which thley are to Ье assemЫed.

INTRODUCTION

Cette notice fournit les indications necessaires pour effectuer le montage de l’ordinateur de bord CLAAS sur les moissonneuses-batteuses CLAAS COMMANDOR 228 CS et DOMINATOR 218 MEGA – 78 CLASSIC. Avant de commencer les operations, depliez le rabat de la page de couverture. Vous у trouverez une liste des pieces fournies. La fig. 1 vous servira en meme temps de schema de montage. Pour vous faciliter le travail, nous avons numerote les pieces dans l’ordre ou elles sont montees

TABLE OF CONTENTS:

CLAAS Combines COMMANDOR 228 CS DOMINATOR 218 MEGA – 78 CLASSIC CLAAS tieldwork comouter Fitting instructions Manual_DE_EN_FR

Lieferumfang Anzahl
1 Magnet
2 Senkschraube 1
3 Halter
4 Winkel 1
5 Sechskantschraube М 6 х 20 DIN 933-88 3
Sechskantmutter М 6 4
Contact-Scheibe S 6 4
6 lnduktivgeber
7 Kabelsatz 1
8 Rohrschelle RS 12/20 6
9 Gegenplatte 2
1 О Gunimilager 2
11 Befestigungsschelle 2
12 Sechskantschraube М 8 х 40 DIN 931-88 2
Sicherungsmutter VM 8 2
13 Sechskantschraube М 8 х 45 DIN 931-88 1
Sicherungsmutter VM 8 1
14 Kabelband 3
15 Halter
16 Flachschalter
17 Zylinderschraube М 4 х 20 2
Sechskantmutter М 4 2
Scheibe 4,3 2
18 Halter mit Magneten (vormontiert) 1
Senkschraube 4 х 16 DIN 963 2
Sechskantmutter М 4 5 АЗ С DIN 934 2
Federring А 4 АЗ С DIN 128 2
Scheibe 4,3 АЗ С DIN 125 2
Schlauchschelle 70 – 90 С
Zugschalter
Zylinderschraube М 4 2
Sechskantmutter М 4 2
Scheibe 4,3 2
Federring А 4 2
Halter
Rundstahlkette
Simplexhaken
Kabelverlangerung
Halter
Bordinformator
Programmierkarte
Einzelheit А
Zusatzteile fOr GeЫase-Drehzahlanzeige
(nicht im Lieferumfang enthalten)
28 Halter
29 Nockenrad
30 lnduktivgeber
Shipping package Quantity
Magnet
2 Countersunk screw
3 Bracket
4 Bracket 4
5 Нех bolt М 6 х 20 DIN 933-88 3
Нех nut М 6 4
Contact washer S 6 4
6 Magnetic pick-up
7 Wiring loom
8 Pipe clamp RS 12/20 6
9 Counter plate 2
1 О Rubber buffer 2
11 Mounting clamp 2
12 Нех bolt М 8 х 40 DIN 931-88 2
Self-locking nut VM 8 2
13 Нех bolt М 8 х 45 DIN 931-88 1
Self-locking nut VM 8 1
14 СаЫе strap 3
15 Bracket
16 Flat switch
17 Cheese head screw М 4 х 20
Нех nut М 4
Washer 43
18 Bracket with magnets (preassemЫed)
Magnet
Countersunk bolt 4 х 16 DIN 963
Нех nut М 4 5 АЗ С DIN 934
Lock washer А 4 АЗ С DIN 128
Washer 43 АЗ С DIN 125
19 Clamp 70 – 90 С
20 Pull switch
21 Cheese head screw М 4
Нех nut М 4
Washer 43
Lock washer А 4
22 Bracket
23 Chain
24 Simplex hook
25 СаЫе extension
26 Bracket
27 Fieldwork computer
Programming card
Detail А
Additional parts for fап speed indicator
(not included in shipping package)
28 Bracket
20 Cam wheel
30 Magnetic pick-up
Etendue de la fourniture Nombre
1 Aimant 1
1 Vis а tete fraisee 1
3 Support 1
4 Equerre 1
5 Vis six рапs М 6 х 20 DIN 933-88 З
Ecrou hexagonal М 6 4
Rondelle de contact S 6 4
6 Generateur d’impulsions 1
7 Faisceau de саЫеs 1
8 Collier RS 12/20 6
9 Contre-plaquette 2
1 О Palier de caoutchouc 2
11 Collier de fixation 2
12 Vis six рапs М 8 х 40 DIN 933-88 2
Contre-ecrou VM 8 2
13 Vis six рапs М 8 х 45 DIN 933-88 1
Contre-ecrou VM 8 1
14 Collier de fixation 3
15 Support 1
16 lnterrupteur plat 1
17 Vis а tete cylindrique М 4 х 20 2
Ecrou hexagonal М 4 2
Rondelle 4,3 2
Support а aimants (assemЫe) 1
Aimant 2
Vis а tete fraisee 4 х 16 DIN 963 2
Ecrou hexagonal М 4 5 АЗ С DIN 934 2
Rondelle elastique А 4 АЗ С DIN 128 2
Rondelle 4,3 АЗ С DIN 125 2
Coilier 70 – 90 С 1
lnterrupteur а tirette 1
Vis а tete cylindrique М 4 2
Ecrou hexagonal М 4 2
Rondelle 4,3 2
Rondelle elastique А 4 2
Support 1
СhаТпе еп acier rond 1
Crochet simplex 1
Rallonge de саЫе 1
Support 1
Ordinateur de bord 1
Carte de programmation
Detail А
Pieces supplementaires pour l’affichage du regime du
ventilateur (пе font pas partie de la fourniture)
28 Support 1
29 Roue а cames 1
30 Generateur d’impulsions 1

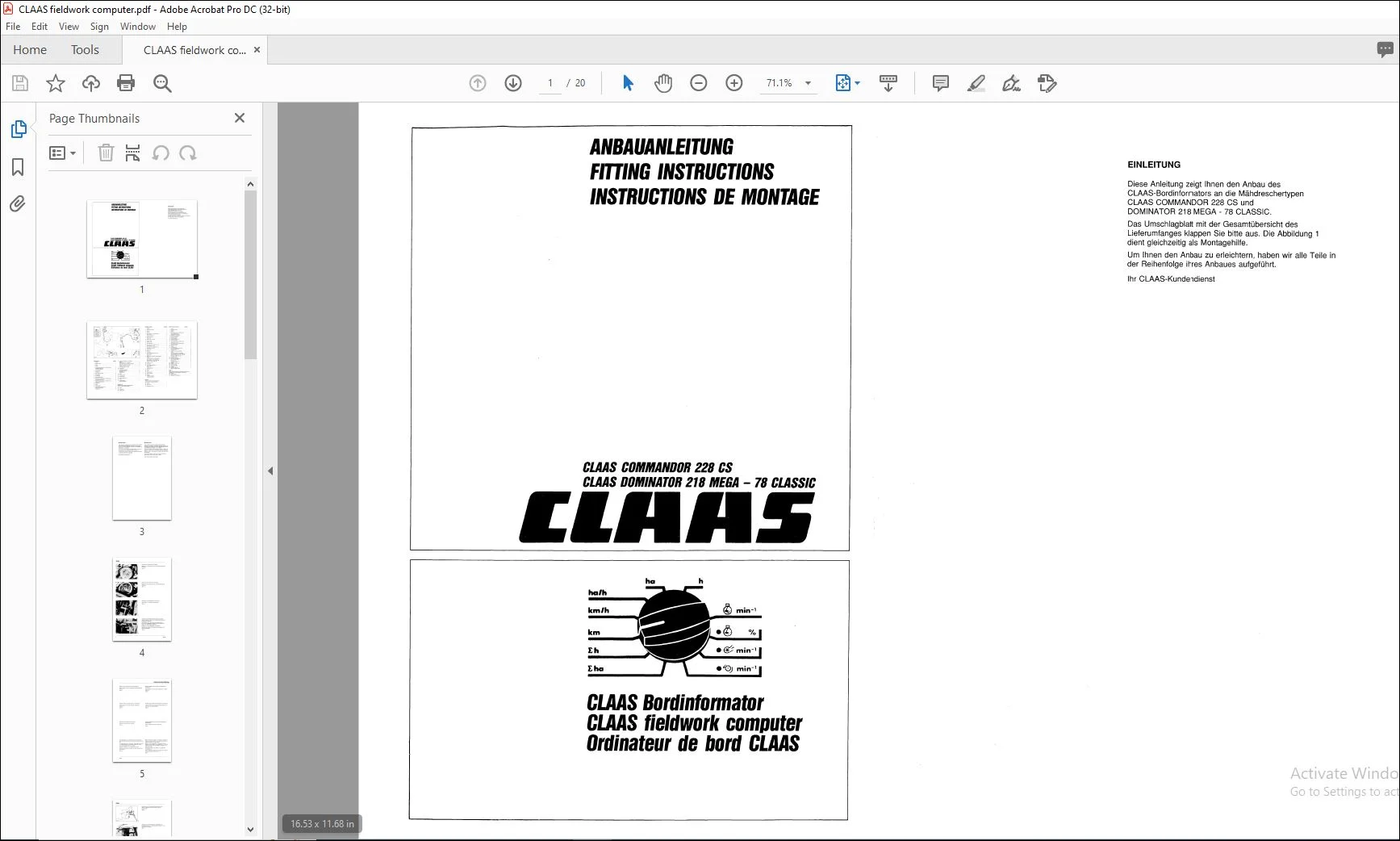

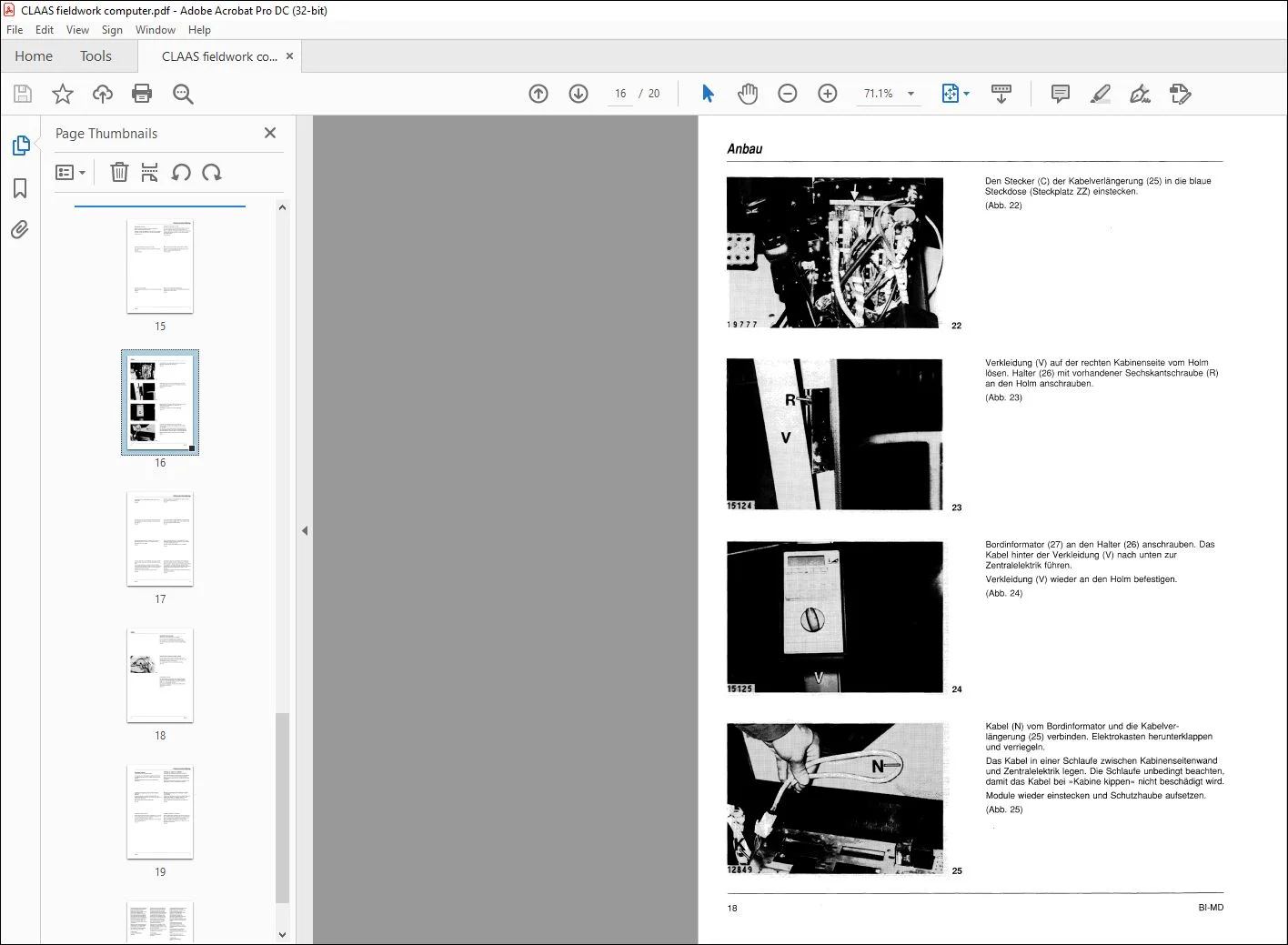

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the SAME MANUAL used by the dealerships to diagnose your vehicle
• No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
• Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
• So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com

S.M
