CLAAS Combines LEXION 410 405 CLAAS-Straw Chopper Fitting Instructions Manual_DE_EN_FR – PDF DOWNLOAD

Description

CLAAS Combines LEXION 410 405 CLAAS-Straw Chopper Fitting Instructions Manual_DE_EN_FR – PDF DOWNLOAD

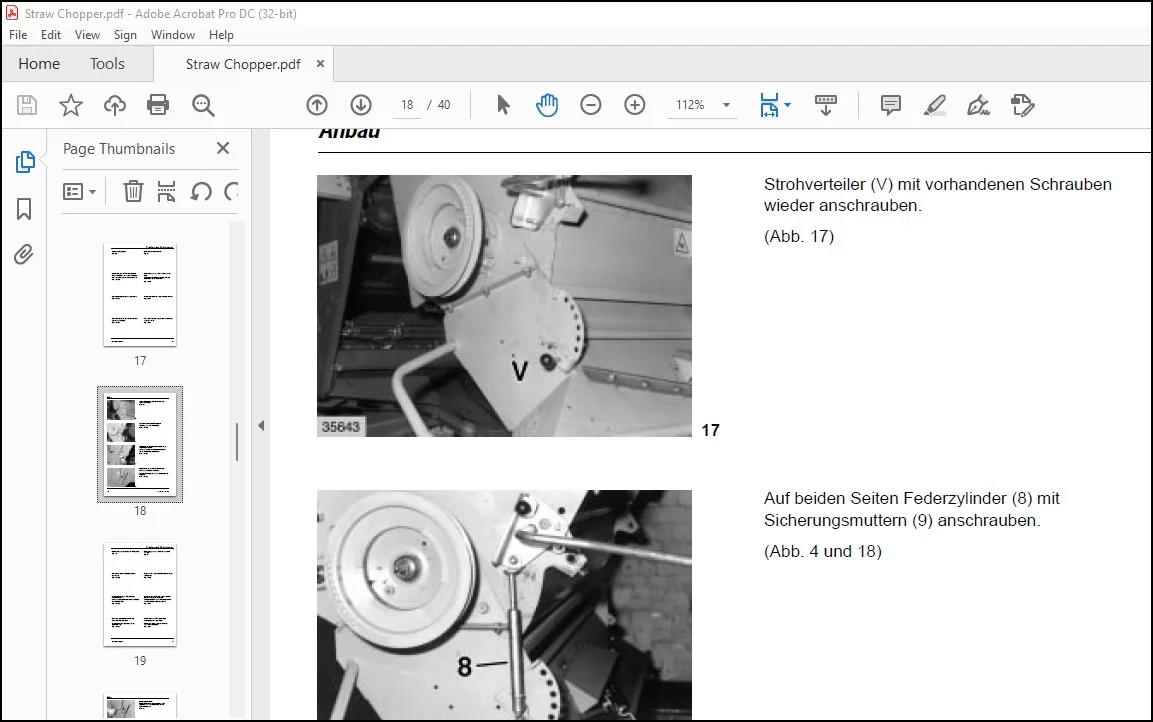

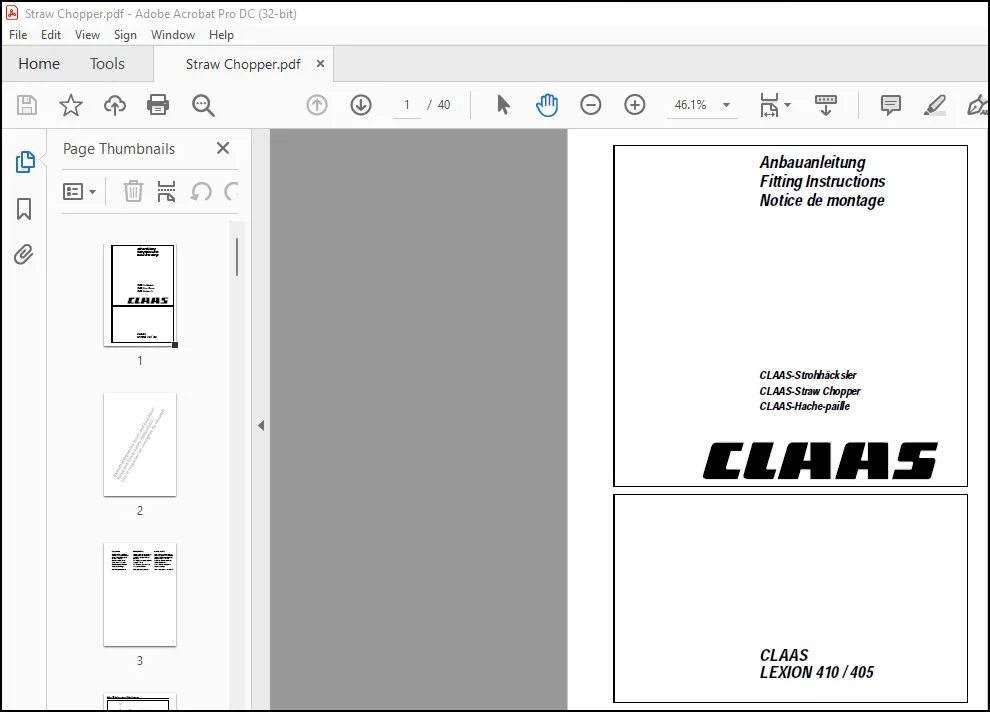

IMAGES PREVIEW OF THE MANUAL:

DESCRIPTION:

CLAAS Combines LEXION 410 405 CLAAS-Straw Chopper Fitting Instructions Manual_DE_EN_FR – PDF DOWNLOAD

INTRODUCTION

This manual provides instructions for fitting the Straw Chopper to the CLAAS LEXION 410 / 405 combines. The shipping package is specified on pages 8 and 9. The numbering corresponds to the order of installation

TABLE OF CONTENTS:

CLAAS Combines LEXION 410 405 CLAAS-Straw Chopper Fitting Instructions Manual_DE_EN_FR – PDF DOWNLOAD

Lieferumfang Anzahl
1 Häcksler 1
2 Sechskantschraube
M 10 x 25 DIN 933-88 6
Sechskantmutter M 10 6
Contact-Scheibe A 10 6
3 Einfallblech 1
4 Sechskantschraube
M 8 x 20 DIN 933-88 6
Contact-Scheibe A 8 6
Sechskantschraube
M 10 x 30 DIN 933-88 2
Contact-Scheibe A 10 2
Zwischenstück 2
Gummituch komplett 1
Sicherungsmutter VM 6 10
Scheibe 6,4 10
5 Halter 1
6 Halter 1
7 Sechskantmutter M 8 4
8 Federzylinder 2
9 Sicherungsmutter VM 10 4
Scheibe 10,5 x 25 x 2 4
10 Grenztaster 1
11 Sechskantschraube
M 6 x 20 DIN 933-88 2
Sechskantmutter M 6 2
Contact-Scheibe A 6 2
12 Kabelschelle 1
13 Induktivgeber 1
14 Rohrschelle 1
15 Kabelschelle 1
16 Abweiser links 1
Abweiser rechts 1
17 Sechskantschraube
M 8 x 20 DIN 933-88 4
Contact-Scheibe A 8 4
18 Scheibe 10,5 x 22 x 1 2
19 Splint 2 x 18 2
20 O-Ring 2
21 ND-Ventil 1
22 Hydraulikschlauch 1
23 Hydraulikzylinder 1
24 Lasche 1
25 Lasche 1
26 Sechskantschraube
M 8 x 25 DIN 933-88 2
Contact-Scheibe 2
Lieferumfang Anzahl
1 Häcksler 1
2 Sechskantschraube
M 10 x 25 DIN 933-88 6
Sechskantmutter M 10 6
Contact-Scheibe A 10 6
3 Einfallblech 1
4 Sechskantschraube
M 8 x 20 DIN 933-88 6
Contact-Scheibe A 8 6
Sechskantschraube
M 10 x 30 DIN 933-88 2
Contact-Scheibe A 10 2
Zwischenstück 2
Gummituch komplett 1
Sicherungsmutter VM 6 10
Scheibe 6,4 10
5 Halter 1
6 Halter 1
7 Sechskantmutter M 8 4
8 Federzylinder 2
9 Sicherungsmutter VM 10 4
Scheibe 10,5 x 25 x 2 4
10 Grenztaster 1
11 Sechskantschraube
M 6 x 20 DIN 933-88 2
Sechskantmutter M 6 2
Contact-Scheibe A 6 2
12 Kabelschelle 1
13 Induktivgeber 1
14 Rohrschelle 1
15 Kabelschelle 1
16 Abweiser links 1
Abweiser rechts 1
17 Sechskantschraube
M 8 x 20 DIN 933-88 4
Contact-Scheibe A 8 4
18 Scheibe 10,5 x 22 x 1 2
19 Splint 2 x 18 2
20 O-Ring 2
21 ND-Ventil 1
22 Hydraulikschlauch 1
23 Hydraulikzylinder 1
24 Lasche 1
25 Lasche 1
26 Sechskantschraube
M 8 x 25 DIN 933-88 2
Contact-Scheibe 2
Shipping package Quantity
1 Chopper 1
2 Hexagon bolt
M 10 x 25 DIN 933-88 6
Hexagon nut M 10 6
Contact washer A 10 6
3 Guide plate 1
4 Hexagon bolt
M 8 x 20 DIN 933-88 6
Contact washer A 8 6
Hexagon bolt
M 10 x 30 DIN 933-88 2
Contact washer A 10 2
Adapter 2
Rubber fabric, complete 1
Lock nut VM 6 10
Washer 64 10
5 Bracket 1
6 Bracket 1
7 Hexagon nut M 8 4
8 Spring-loaded cylinder 2
9 Lock nut VM 10 4
Washer 105 x 25 x 2 4
10 Limit switch 1
11 Hexagon bolt
M 6 x 20 DIN 933-88 2
Hexagon nut M 6 2
Contact washer A 6 2
12 Cable clamp 1
13 Magnetic pick-up 1
14 Pipe clamp 1
15 Cable clamp 1
16 Deflector assembly (left-hand) 1
Deflector assembly (right-hand) 1
17 Hexagon bolt
M 8 x 20 DIN 933-88 4
Contact washer A 8 4
18 Washer 105 x 22 x 1 2
19 Cotter pin 2 x 18 2
20 O-Ring 2
21 LP valve 1
22 Hydraulic hose 1
23 Hydraulic cylinder 1
24 Mounting plate 1
25 Mounting plate 1
26 Hexagon bolt
M 8 x 25 DIN 933-88 2
Contact washer 2
