CLAAS COUGAR 1400 Systemtechnik Hydraulik Manual – PDF DOWNLOAD (GERMAN)

Description

CLAAS COUGAR 1400 Systemtechnik Hydraulik Manual – PDF DOWNLOAD

DESCRIPTION:

CLAAS COUGAR 1400 Systemtechnik Hydraulik Manual – PDF DOWNLOAD

Funktionsbeschreibung Unter folgenden Bedingungen

wird die PFC-Pumpe zurückgeregelt: • ein Steuergerät wird in die Neutralstellung betätigt, es wird kein Volumenstrom benötigt. • ein Zusatzsteuergerät wird in den Feinsteuerbereich betätigt, es wird ein sehr geringer Volumenstrom benötigt. • bei Parallelbetrieb wird ein Steuergerät in die Neutralstellung oder in den Feinsteuerbereich betätigt. Es wird ein geringerer Volumenstrom benötigt

TABLE OF CONTENTS:

CLAAS COUGAR 1400 Systemtechnik Hydraulik Manual – PDF DOWNLOAD

COUGAR 1400 systemtechnik Hydraulik 1
kap01 Gesamthydraulik 3
1Gesamthydraulik 3
Hydraulikschaltplan 4

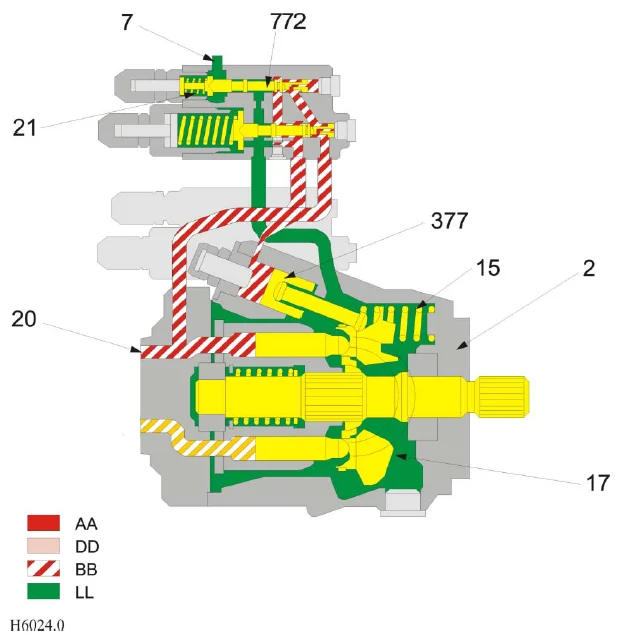

12 PFC Pumpe11
121 Kompensatorventil11
122 Ausgangsstellung (Motor Aus)12
123 Niedrigbereitschaft (Low pressure standby)14
124 Pumpe geht auf Förderung16
125 Konstanter Volumenstrom18
126 Zurückregeln der PFC-Pumpe20
127 Maximaldruck-Begrenzung ( DBV-Funktion)22
kap02 Lenkhydraulik 25
2Lenkhydraulik (EHL)25
21 Systemkonzept Arbeitsstellung (Mähen): 26
22 Vollhydraulischer Lenkbetrieb (Notlenkbetrieb)28
23 Lenkbetrieb Orbitrolachse Motorachse31
24 Lenkbetrieb Sonderlenkprogramme (Steer by Wire)34
25 Lenkventil VI38
kap03 Arbeitshydraulik 41
3Arbeitshydraulik41
31 Hydraulikschaltplan42
32 Ventilblock Arbeitshydraulik46
321 Elektromagnetventile Y207, Y208, Y209-1, Y209-2, Y21048
322 Elektromagnetventile Y211, Y212, Y213, Y214, Y215, Y250
33 Ventilblock Kabine52
331 Elektromagnetventil Schutzbügel in Arbeits- /Transport54
332 Elektromagnetventil Kabine drehen (Y194-1, Y194-2)56
333 Elektromagnetventil Konstantdrucksystem (Y191)58
312 Prüfen und Messen60
kap04 Niederdruckhydraulik 61
41 Hydraulikschaltplan62
42 Ventilblock Niederdruckhydraulik64
421 Elektromagnetventil Y1, Y105, Y107, Y108, Y199-1, Y19966
422 Druckbegrenzungsventil (729)67
43 Prüfen und Messen70
kap05 Fahrhydraulik71
51 Cougar Fahrhydraulik74
511 Schaltplan Fahrhydraulik74
52 Regelung Fahrantrieb76
53 Zusatz Einspeisung und Kühlung Fahrantrieb77
54 Bauteile78
541 Elektromagnetspule y141, y142, y14378
542 Fahrantrieb Verstellmotor (210)80
55 Prüfen und Messen82

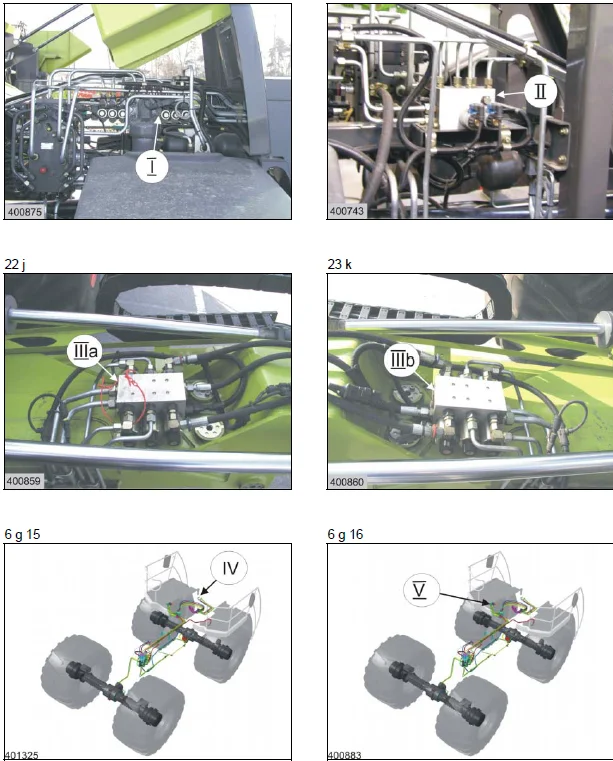

Lage der Bauteile83

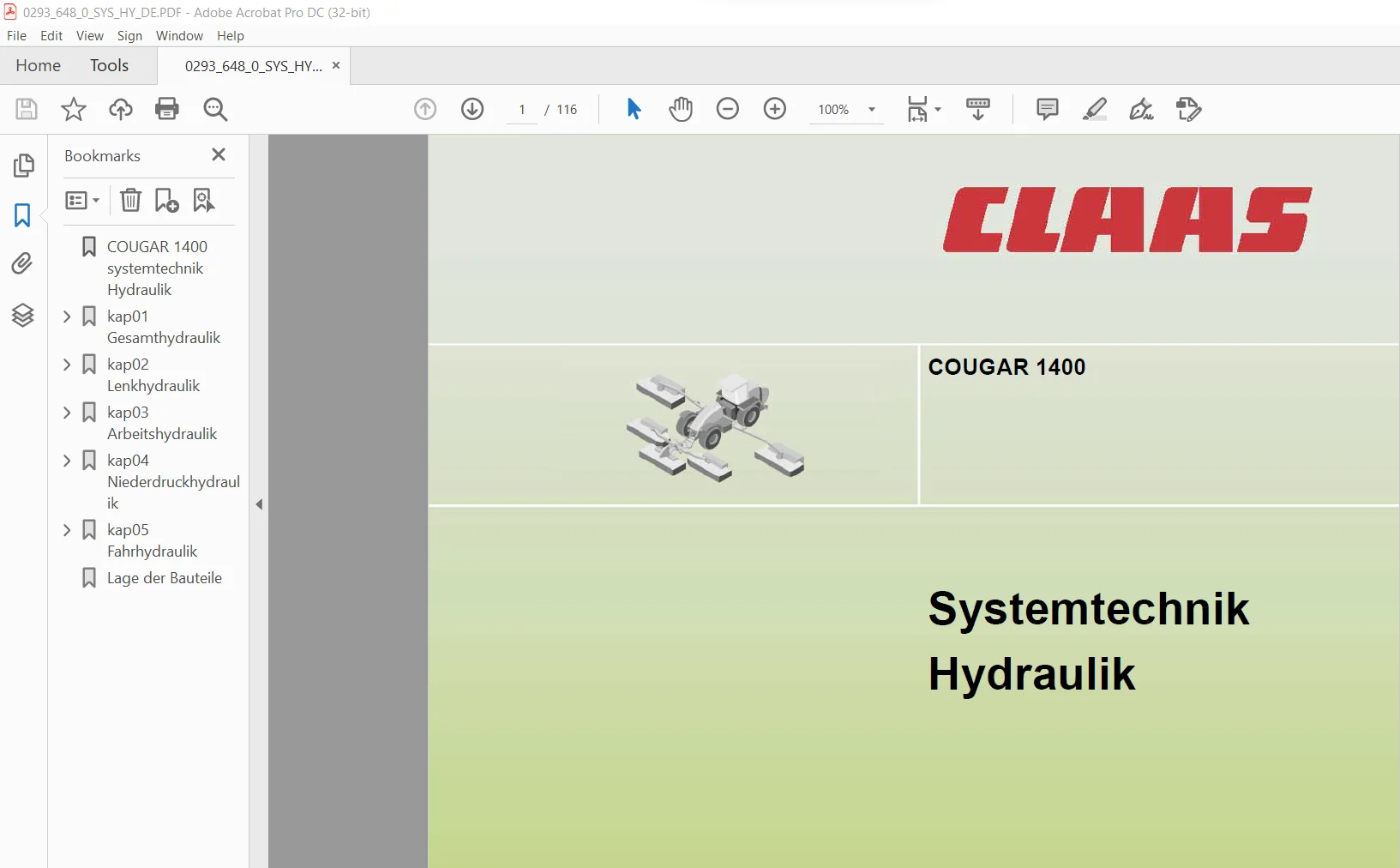

IMAGES PREVIEW OF THE MANUAL:

CLAAS COUGAR 1400 SYSTEMTECHNIK HYDRAULIK MANUAL – PDF DOWNLOAD (GERMAN):

PLEASE NOTE

• This is the SAME exact manual used by your dealers to fix your vehicle.
• The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
• Any queries / doubts regarding your purchase, please feel free to contact [email protected]

S.M
