CLAAS DOMINATOR 108 SL – 78 S COMMANDOR 118 CS -112 CS Hydraulik-Elektrik Manual – PDF DOWNLOAD (GERMAN)

Original price was: $67.00.Current price is: $26.95.

CLAAS DOMINATOR 108 SL – 78 S COMMANDOR 118 CS -112 CS Hydraulik-Elektrik Manual

Buy now
Category: Tags: Vendor: Gearbox Manuals
โšก
Instant PDF Download
Available immediately
๐Ÿ’พ
Save to Your Device
Download & keep forever
๐Ÿ›ก๏ธ
Antivirus Scanned
100% virus-free
๐ŸŒ
Trusted Worldwide
175,000+ customers

Description

Sofort-Download PDF ย โ€ขย  Hydraulik & Elektrik

CLAAS Dominator 108 SL โ€“ 78 S
Commandor 118 CS โ€“ 112 CS
Hydraulik-Elektrik-Handbuch โ€” PDF-Download

Das werksseitige Hydraulik- und Elektrik-Werkstattbuch in deutscher Sprache. Hydraulik-Schaltplรคne Aโ€“C, Lenkung, Autopilot, Hebehydraulik, hydrostatischer Fahrantrieb Linde und Sauer, CLAAS-4-Trac, Startanlagen 12 V / 24 V, Contour-System, Zentralelektrik und Gesamt-Elektroschaltplรคne.

SpracheDeutsch
Seiten300
DateitypPDF
GrรถรŸe9,40 MB
DownloadJa โ€” sofort

PDF-DOWNLOAD ย โ€ขย  Hydraulik-Elektrik-Handbuch

Dieses Handbuch ist das Nachschlagewerk fรผr Werkstatt und Kundendienst, wenn an einem CLAAS Dominator oder Commandor die Hydraulik nicht hebt, der Hydrostat nicht zieht, der Autopilot nicht lenkt oder eine Leuchte, ein Relais oder die Zentralelektrik fehlt. Der gesamte Text, die Plรคne und die Fehlersuche sind auf Deutsch.

Vor dem ร–ffnen eines Schaltplans Maschinentyp und Antrieb prรผfen: hydrostatischer Fahrantrieb (Plรคne A/B) oder mechanischer Fahrantrieb (Plan C), 12-V- oder 24-V-Startanlage, Ausfรผhrung vor oder nach der angegebenen Maschinen-Nummer.

Warum Werkstรคtten dieses PDF brauchen

Drei Hydraulik-Hauptplรคne

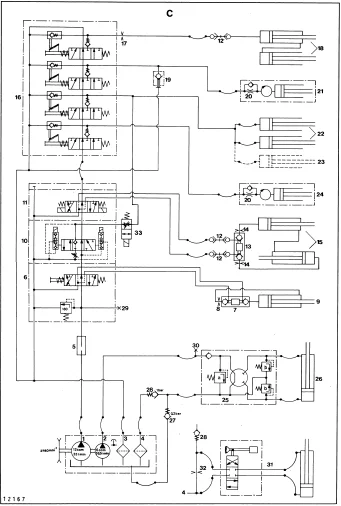

Plan A fรผr Dominator 108 SL und Commandor 116/115/114 CS mit Hydrostat. Plan B fรผr Dominator 98 SU / 88 SU / 78 SL. Plan C fรผr Dominator 108 Sโ€“78 S und Commandor 112 CS mit mechanischem Fahrantrieb.

Linde und Sauer getrennt

Der hydrostatische Fahrantrieb ist nicht nur ein Kapitel โ€” Linde und Sauer haben eigene Abschnitte, plus allgemeine Hydrostat-Seiten und Fehlersuche.

Contour und Autopilot

Schaltplรคne Aโ€“D nach Typ und Maschinen-Nummer, Absenkautomatik S- und SL-Typen, Einstellung, Soja-Schneidwerk und CLAAS-Autopilot mit Lenkstellanzeige.

Elektrik mit Alt- und Neustand

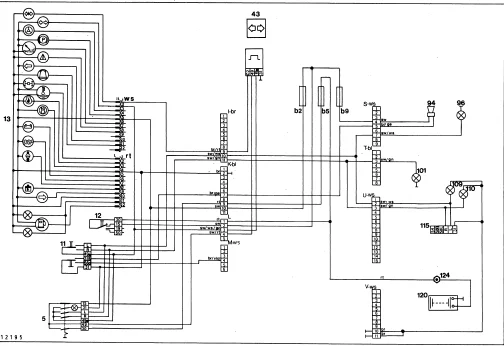

Viele Stromlรคufe sind โ€žbis Masch.-Nr.โ€œ und โ€žab Masch.-Nr.โ€œ getrennt โ€” Hauptrelais, Tankuhr, Arbeitsscheinwerfer, Hauptantrieb, Funktionskontrollgerรคt und Gesamtplรคne.

Vollstรคndiges Inhaltsverzeichnis

Hydraulik

  • Hydraulik-Schaltplan A โ€” Dominator 108 SL, Commandor 116 CS / 115 CS / 114 CS (hydrostatischer Fahrantrieb) โ€” Seite 3
  • Hydraulik-Schaltplan B โ€” Dominator 98 SU / 88 SU / 78 SL (hydrostatischer Fahrantrieb) โ€” Seite 7
  • Hydraulik-Schaltplan C โ€” Dominator 108 S / 98 S / 88 S / 78 S, Commandor 112 CS (mechanischer Fahrantrieb) โ€” Seite 11
  • Hydraulische Lenkung DANFOSS โ€” Seite 15
  • Elektro-Magnetventil CLAAS-Autopilot โ€” Seite 23
  • Hebehydraulik โ€” Seite 31
  • Dรคmpfer โ€” Seite 33
  • Druckbegrenzungsventil mit 4/3-Wegeventil โ€” Seite 35
  • Sperrblock โ€” Seite 41
  • 3/3-Wege-Elektro-Magnetventil โ€” Seite 45
  • 2/2-Wege-Elektro-Magnetdrossel โ€” Seite 50
  • 3/3-Wegeventil โ€” Seite 51
  • ร–lzufรผhrung mit Drosselrรผckschlagventil โ€” Seite 55
  • 4/3-Wege-Elektro-Magnetventil โ€” Seite 59
  • Zylinder Haspelhorizontalverstellung โ€” Seite 63
  • 6/9-Wegeventil โ€” Seite 67
  • FuรŸventil โ€” Seite 71
  • Haspelzylinder Hรถhenverstellung โ€” Seite 75
  • CLAAS-3-D-Reinigung โ€” Seite 79
  • Niederdruckhydraulik Magnetventilblock โ€” Seite 83
  • 3/2-Wege-Elektro-Magnetventil โ€” Seite 85
  • Doppeltwirkender Zylinder โ€” Seite 89
  • Kupplungszylinder (Schneidwerkantrieb) โ€” Seite 92
  • Hydrostatischer Fahrantrieb โ€” Seite 93
  • Hydrostatischer Fahrantrieb LINDE โ€” Seite 95
  • Hydrostatischer Fahrantrieb SAUER โ€” Seite 105
  • Fehlersuche โ€” Seite 118
  • Hydraulik-Schaltplan Lenkachsantrieb CLAAS-4-Trac-System (Ausfรผhrung MUD-HOG) โ€” Seite 123
  • Stromregelventil โ€” Seite 127
  • Einschaltgerรคt โ€” Seite 131
  • Stromteiler โ€” Seite 135
  • Hydraulik-Schaltplan Lenkachsantrieb CLAAS-4-Trac-System (Ausfรผhrung CLAAS) โ€” Seite 138

Elektrik โ€” Prรผfen, Starten, Beleuchtung, Antriebe

  • Prรผfen und Messen โ€” Seite 144
  • Dieselmotor starten, 24 V โ€” ร–ldruckschalter, Temperaturanzeige und -kontakt, Betriebsstundenzรคhler โ€” Seite 147
  • Dieselmotor starten, 24 V โ€” Motorwรคchter, ร–ldruckschalter, Temperaturanzeige und -kontakt, Betriebsstundenzรคhler โ€” Seite 149
  • Dieselmotor starten, 12 V โ€” ร–ldruckschalter, Temperaturanzeige und -kontakt, Betriebsstundenzรคhler โ€” Seite 153
  • Dieselmotor starten, 12 V โ€” Motorwรคchter, ร–ldruckschalter, Temperaturanzeige und -kontakt, Betriebsstundenzรคhler โ€” Seite 157
  • Schaltung Hauptrelais 50 (bis Maschinen-Nr.) โ€” Seite 161
  • Schaltung Hauptrelais 50 (ab Maschinen-Nr.) โ€” Seite 161
  • Fahrlicht, Standlicht, Warnkontakt, FuรŸbremse โ€” Seite 165
  • Blinkanlage, Signalhorn โ€” Seite 167
  • Tankanzeige, Feststellbremse, Temperaturanzeige (bis Maschinen-Nr.) โ€” Seite 169
  • Tankanzeige, Feststellbremse, Temperaturanzeige (ab Maschinen-Nr.) โ€” Seite 170
  • Arbeitsscheinwerfer, Beleuchtung Siebkasten, รœberkehr, Korntank (bis Maschinen-Nr.) โ€” Seite 171
  • Arbeitsscheinwerfer, Beleuchtung Siebkasten, รœberkehr, Korntank, Kraftstoffpumpe Perkins (ab Maschinen-Nr.) โ€” Seite 172
  • Schneidwerk heben/senken, Haspel heben/senken, Haspel vor/zurรผck, CLAAS-4-Trac-System โ€” Seite 173
  • Hauptantrieb Dreschwerk und Schneidwerk hydraulisch (bis Maschinen-Nr.) โ€” Seite 175
  • Hauptantrieb Dreschwerk und Schneidwerk hydraulisch (ab Maschinen-Nr.) โ€” Seite 176
  • Haspeldrehzahlverstellung โ€” Seite 177
  • Haspeldrehzahlverstellung bei Maschinen mit Schneidwerk-Sofortstopp โ€” Seite 178
  • Geblรคsedrehzahlverstellung โ€” Seite 179
  • Schneidwerk reversieren (Anschluss Reversiermotor bei 24-V-Anlage) โ€” Seite 181
  • Schneidwerk reversieren mit Sofortstopp (24-V-Anlage, Commandor 116 CS) โ€” Seite 182
  • Antrieb Korntankentleerung hydraulisch โ€” Seite 183
  • Drehzahlmesser, Bordinformator โ€” Seite 185
  • Funktionskontrollgerรคt โ€” ร–ldruck- und Luftfilterkontaktschalter, Warnkontakt Kรผhlwasser, Schalter Strohausfallhaube โ€” Seite 191
  • Funktionskontrollgerรคt (Maschinen mit Schneidwerk-Sofortstopp ab Maschinen-Nr.) โ€” Seite 192
  • Korntankvollmelder, Rundumlicht โ€” Seite 197
  • Durchsatzkontrollgerรคt und Schnitthรถhenanzeige โ€” Seite 199
  • Kabine, Kompressor-Kรผhlanlage, Wisch-Waschanlage, Anschluss Radio/Sprechfunkgerรคt โ€” Seite 203

CLAAS-Contour-System, Autopilot und Zentralelektrik

  • Schaltplan A (Relais-Schaltung) โ€” Dominator 108 SLโ€“78 SL, Commandor 114 CSโ€“115 CS bis Maschinen-Nr. โ€” Seite 217
  • Schaltplan B (Relais-Schaltung) โ€” Dominator 108 SLโ€“78 SL, Commandor 116 CSโ€“114 CS bis Maschinen-Nr. โ€” Seite 221
  • Schaltplan B (Relais-Schaltung) โ€” Dominator 108 SLโ€“78 SL, Commandor 116 CSโ€“114 CS ab Maschinen-Nr. โ€” Seite 221
  • Schaltplan C (nur Absenkautomatik) โ€” Dominator 108 SLโ€“78 SL, Commandor 116 CSโ€“114 CS ab Maschinen-Nr. โ€” Seite 225
  • Schaltplan D โ€” Dominator 108 Sโ€“78 S, Commandor 112 CS bis Maschinen-Nr. โ€” Seite 227
  • Schaltplan D โ€” Dominator 108 Sโ€“78 S, Commandor 112 CS ab Maschinen-Nr. โ€” Seite 228
  • Absenkautomatik โ€žS-Typenโ€œ โ€” Seite 230
  • CLAAS-Contour-System โ€žS-Typenโ€œ โ€” Seite 232
  • Absenkautomatik โ€žSL-Typenโ€œ โ€” Seite 234
  • CLAAS-Contour-System โ€žSL-Typenโ€œ โ€” Seite 236
  • Einstellung CLAAS-Contour-System โ€” Seite 238
  • Schnitthรถhenautomatik โ€” Soja-Schneidwerk โ€” Seite 240
  • CLAAS-Autopilot โ€” Seite 241
  • Lenkstellanzeige โ€” Seite 253
  • Elektrische Streublechverstellung Strohhรคcksler โ€” Seite 254
  • Elektrische Abscheidekorbverstellung โ€” CS-Typen โ€” Seite 256
  • Fahrinformator, Ernte-Informator โ€” Seite 258
  • Kabelanschlรผsse โ€” Seite 260
  • Zentralelektrik โ€” Seite 265
  • Elektro-Schaltplan Dominator 108 / 98 / 88 / 78 und Commandor 116 CS / 115 CS / 114 CS / 112 CS (bis Maschinen-Nr.) โ€” Seite 273
  • Elektro-Schaltplan Dominator 108 / 98 / 88 / 78 und Commandor 116 CS / 115 CS / 114 CS / 112 CS (ab Maschinen-Nr.) โ€” Seite 281

Fรผr wen dieses Handbuch gedacht ist

  • CLAAS-Werkstรคtten und freie Mรคhdrescher-Betriebe an Dominator 108 SL bis 78 S sowie Commandor 118 CS bis 112 CS
  • Techniker, die Hydrostat Linde oder Sauer, 4-Trac (Mud-Hog oder CLAAS), Contour oder Autopilot eingrenzen mรผssen
  • Elektriker, die 12-V- und 24-V-Startanlagen, Hauptrelais 50 und die Zentralelektrik nach Maschinen-Nummer trennen
  • Betriebe, die den originalen deutschsprachigen Plan statt einer รผbersetzten Kurzfassung brauchen

Sicherheit zuerst โ€” Druck abbauen, Maschine sichern

Schneidwerk abstรผtzen, Hydraulikdruck ablassen und Batterie trennen, bevor Leitungen oder Magnetventile geรถffnet werden. Haspel, 4-Trac und Autopilot nur nach dem zutreffenden Schaltplan und der richtigen Maschinen-Nummer prรผfen. Dieses Angebot ist die digitale Ausgabe des deutschen CLAAS Hydraulik-Elektrik-Handbuchs fรผr die genannten Dominator- und Commandor-Baureihen.

Hydraulik-Elektrik-Handbuch jetzt herunterladen

In den Warenkorb, bezahlen und sofort die deutsche PDF erhalten โ€” 300 Seiten / 9,40 MB mit Schaltplรคnen, Fehlersuche, Contour, Autopilot und Zentralelektrik. Den benรถtigten Plan ausdrucken, die Datei in der Werkstatt behalten. Kein Versandweg.

Suchbegriffe: CLAAS Dominator 108 SL Hydraulikplan PDF, Commandor 116 CS Elektrik Handbuch, CLAAS Dominator 78 S Schaltplan, CLAAS Autopilot Contour Handbuch Deutsch, Dominator Hydrostat Linde Sauer, CLAAS 4-Trac Mud-Hog Schaltplan, Commandor 112 CS Zentralelektrik PDF.

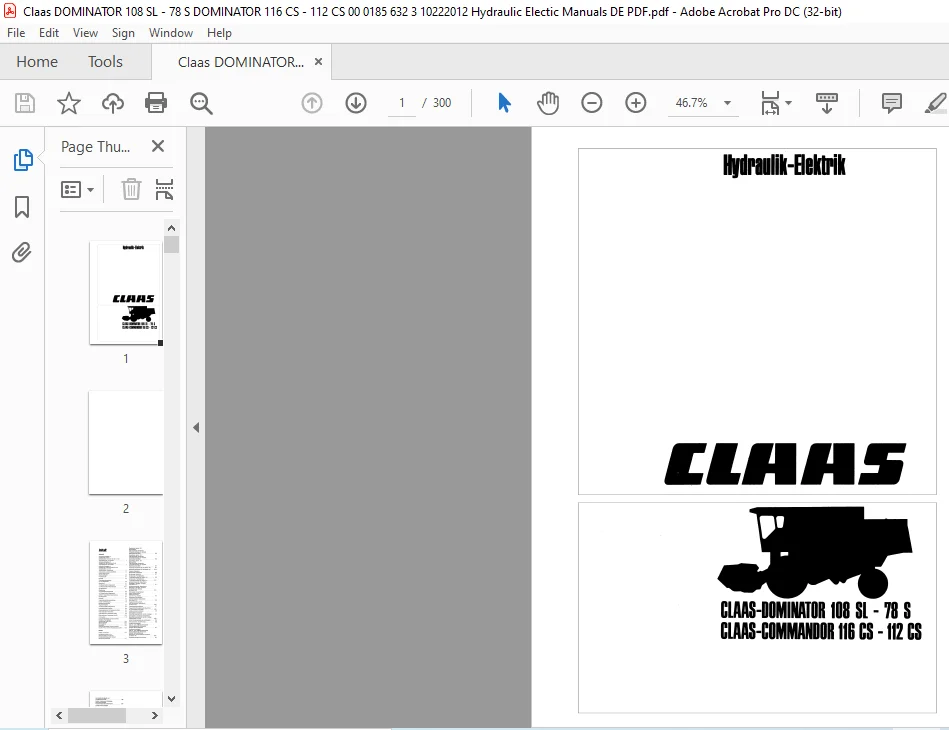

IMAGES PREVIEW OF THE MANUAL:
