CLAAS DOMINATOR 218-202 MEGA II DOMINATOR 128-88 VX Hydraulik-Elektrik Manual – PDF DOWNLOAD (German)

Description

CLAAS DOMINATOR 218-202 MEGA II DOMINATOR 128-88 VX Hydraulik-Elektrik Manual – PDF DOWNLOAD

FILE DETAILS:

CLAAS DOMINATOR 218-202 MEGA II DOMINATOR 128-88 VX Hydraulik-Elektrik Manual – PDF DOWNLOAD (German)
Language : German
Pages :222
Downloadable : Yes
File Type : PDF
Size: 1.09 mb MB
TABLE OF CONTENTS:

CLAAS DOMINATOR 218-202 MEGA II DOMINATOR 128-88 VX Hydraulik-Elektrik Manual – PDF DOWNLOAD (German)

1 Ole, Oldruck, Olwechsel, Filter, Pumpen
Druckmessung 104
同tersieb, Lenkung, Arbeitshydraulik 102
Hydraulikpumpen 103
Oldrucke 102
Ole 102
Olwechsel 102
Stbrung Gesamthydraulik 102
2 Lenkhydraulik 3-D-Siebkasten
Hydraulikzylinder Lenkung 206
Lenkventil, DANFOSS 206
Magnetventil Autopilot 212
Pendelsteuerung 3-D-Siebkasten 214
Schaltplan 202
Ventilblock, Lenkung 209
3 Arbeitshydraulik
Drehdurchfuhrung 318
Drosselruckschlagventil 318
Druckbegrenzungsventil 304
Hydraulizylinder SW-Queranpassung 320
Hydraulizylinder Haspelhbhe 324
Hydraulizylinder Haspelhorizontal 326
Hydraulizylinder KT-Auslaufrohr 328
Schaltplan 302
Sperrblock 314
Stromregelventil SW-Queranpassung 321
Wegeventil 3/3 Wege mechanisch 316
Wegeventil 3/3 Wege E-MV 308
Wegeventil 4/3 Wege E-MV 312
4 Vorsatzgerate: Klappbares Schneidwerk
Maispfliicker
Hydraulizylinder SW klappen 408
Schaltplan Multi master 410
Schaltplan, klappbares Schneidwerk 402
Ventilblock Multimaster 412
Wegeventil 6/2 Wege E-MV, klappb SW 406
5 Niederdruckhydraulik
Druckbegrenzugsventil 509
Hydraulikzylinder 512
Hydraulikzylinder SW Kupplung 514
Magnetventilblock mit Filte
Schaltplan 502
Wegeventil 3/2 Wege E-MV {ab Masch-Nr) 506
Wegeventil 3/2 Wege E-MV (bis Masch-Nr) 510
6 Fahrhydraulik LINDE
Druckventile 605
LINDE Pumpe BPV 604
LINDE Motor BMF 608
01-Erstbefullung 610
Schaltplan 602
Servoverstellung einstellen 612
7 Fahrhydraulik SAUER
Fehle 「suche 714
Funktionsschema Hydrostatik 704
Mehrfunktionsventil 707
MeBstellenanordnung 712
01-Erstbefullung 709
SAUER Konstandmotor 708
Schaltplan 702
8 CLAAS 4-Trac-System

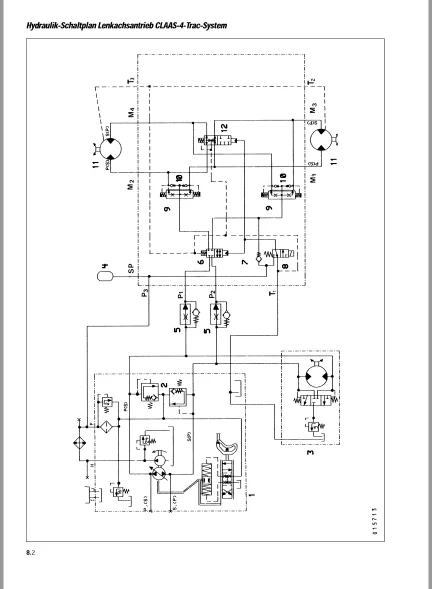

Schaltplan 802
Ventilblock 804
9 – 11 Elektrik
Angetriebene Lenkachse 4-Trac 1130
AnschluB Beleuchtung Schneidwerkwagen 912
AnschluB Zusatzgerate 918
AnschluB Sprechfunk 918
AnschluB Beleuchtung klappb Vorsatzger 912
AnschluB Radio 918
AnschluB Warnlicht (D Schild) 912
AnschluB Fahrersitzkompressor 912
Arbeitsscheinwerfer 914
Aufstiegsicherung 1002
Aufstiegsicherung 1004
Auto-Contour 1116
Auto-Contour programmieren 1122
Autopilot 1130
Batterietrennschalter 904
Batterietrennschalter 906
Beleuchtung Maschine 912
Beleuchtung, klappbares Schneidwerk 1124
Beleuchtung, klappbarer Maispflucker 1124
Betriebsstundenzahler 910
Bezeichnung fur Elektroschaltplan 1151
Bezeichnung fur Elektroschaltplan 1152
Blinkanlage 912
Bordinformator 1016
Bremslicht 912
CLAAS 4-trac-System 1130
Contour-System 1106
珈selmotor starten, Motorwachter 904
Dieselmotor starten 904
Drehzahlmesser 910
Dreschwerk-Hauptantrieb 1004
Durchsatzkontrolle 1014
Elektroschaltplan Bezeichnungen 1153
Fahrinformator 1142
Fahrlicht 912
Federstellungaanzeige 910
Feststellbremse 912
Funktionsinformator 1142
Funktionswachter 1010
Geblasedrehzahlverstellung 1006
Generator Dieselmotor 904
Generator Dieselmotor 906

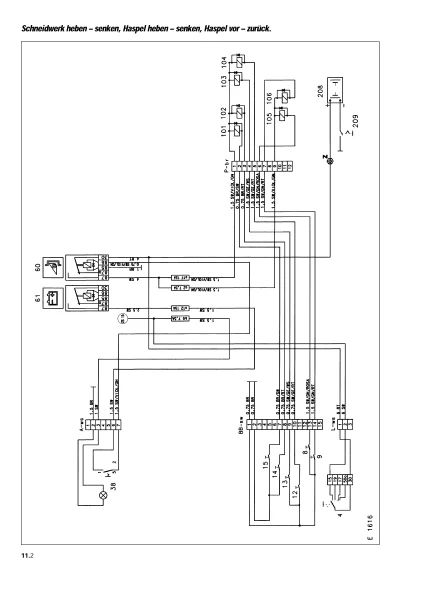

Haspel heben – senken 1102
Haspel var – zuruck 1102
Haspeldrehzahlverstellung 1006
Kabelanschlusse 1144
Kabelanschlusse 1145
Kabelanschlusse 1146
Kabelfarben 1151
Kabine 918
Klappbares Schneidwerk 1126
Kompressor-Kuhlanlage 918
Korntankauslaufrohr schwenken 1002
Korntankbeleuchtung 914
Korntankentleerung ein/aus 1002
Korntankvollmelder 916
Lenkradstellung 910
Luftfilter-Warneinrichtung 10 10
MeBwerttabelle 902
Motorwachter Dieselmotor 906
Oldruck-Warneinrichtung 904
Oldruckwarneinrichtung Motorwachter 906
Ruckfahrhupe 914
Ruckscheinwerfer 914
Rundumlicht 916
Scheibenbremskontrolle 912
Scheibenwischer 918
Schneidwerk klappen 1126
Schneidwerk reversieren 1104
Schneidwerk heben-senken 1102
Schneidwerkantrieb 1004
Schneidwerkzylinder – Einstellung 11 10
Schnitthohenanzeige 910
Schnitthohenvorwahl 1112
Schuttler-Warneinrichtung 10 10
Sicherheitsschaltung KT, Dreschwerk 1002
Sicherheitsschaltung KT, Dreschwerk 1004
Sicherungen 1149
Siebkastenbeleuchtung 914
Signalhorn 912
Soja-Schneidwerk 1125
Standlicht 912
Starter Dieselmotor 904
Starter Dieselmotor 906
Streublechverstellung 1128
Tankanzeige 910
Temperaturuberwachung Dieselmotor 904
0 berkehrbeleuchtung 914
Warnblinklicht 912
Warneinrichtung 10 10
Yieldometer 1020
Zentralelektrik (Aufkleber) 1148
Zentralelektrik (Steckverbindungen) 1147

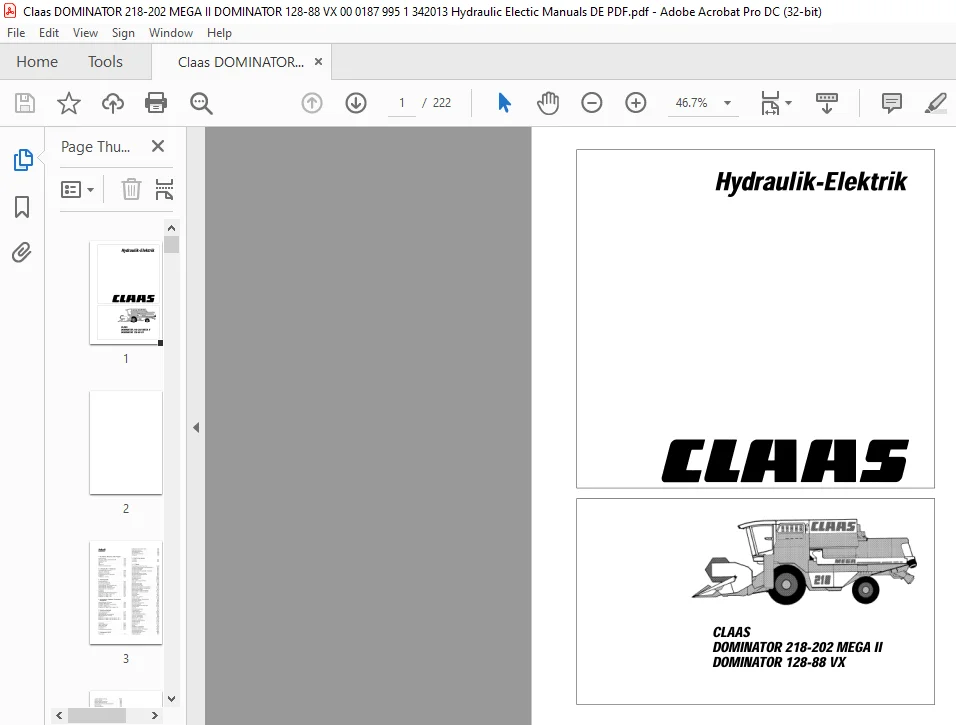

IMAGES PREVIEW OF THE MANUAL:
