Einleitung

Diese Anleitung zeigt Ihnen den Anbau und Bedienung der Kompressor-KOhlanlage tor die M助dreschertypen CLAAS DOMINATOR 218 MEGA – 78 CLASSIC sowie tor die selbstfahrenden Feldhacksler CLAAS JAGUAR 695 MEGA – 685 SL. Texte und Bilder sind nach Moglichkeit neutral gehalten. Auf Unterschiede zwischen den einzelnen Typen wird durch Texthinweise aufmerksam gemacht. Der Gesamtlieferumfang der Anbauteile fur die 祖hdreschertypen ist auf Seite 1 und fur die Feldhacksler auf Seite 5 aufgefOhrt. Die Abbildungen (1 und 2) dienen gleichzeitig als Montagehilfe.
TABLE OF CONTENTS:

Claas DOMINATOR 218 MEGA – 78 Classic JAGUAR 695 MEGA – 685 SL Kompressor-Kiihlanlage Anbauanleitung Manual -PDF DOWNLOAD

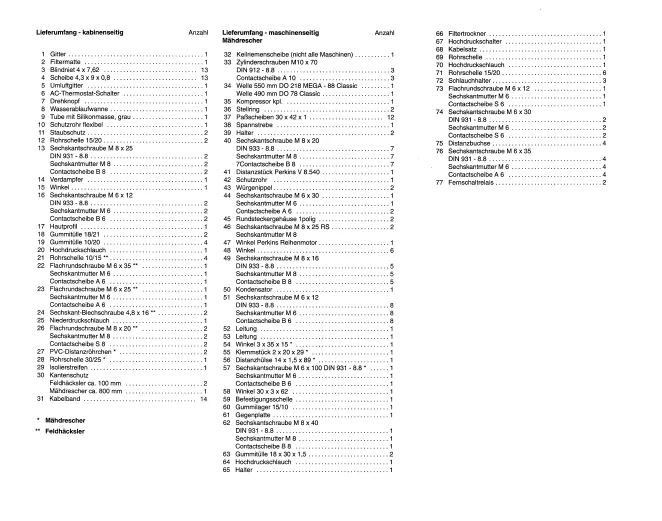

Lieferumfang – kabinenseitig Anzahl
1 Gitter…………………………………… 1
2 Filtermatte………………………………. 1
3 Blindniet 4 x 7,62……………………….. 13
4 Scheibe 4,3 x 9 x 0,8…………………….. 13
5 Umluftgitter……………………………… 1
6 AC-Thermostat-Schalter……………………. 1
7 Drehknopf………………………………. 1
8 Wasserablaufwanne……………………….. 1
9 Tube mit Silikonmasse, grau…………………. 1
1 O Schutzrohr flexibel………………………… 1
11 Staubschutz……………………………… 2
12 Rohrschelle 15/20…………………………. 2
13 Sechskantschraube M 8 x 25
DIN 931 – 8.8…………………………….. 2
Sechskantmutter M 8………………………. 2
Contactscheibe B 8……………………….. 2
14 Verdampfer……………………………… 1
15 Winkel………………………………….. 1
16 Sechskantschraube M 6 x 12
DIN 933 – 8.8…………………………….. 2
Sechskantmutter M 6………………………. 2
Contactscheibe B 6……………………….. 2
17 Hautprofil……………………………….. 1
18 Gummitulle 18/21…………………………. 2
19 Gummitulle 10/20…………………………. 4
20 Hochdruckschlauch……………………….. 1
21 Rohrschelle 10/15 **……………………….. 4
22 Flachrundschraube M 6 x 35 **………………. 1
Sechskantmutter M 6………………………. 1
Contactscheibe A 6……………………….. 1
23 Flachrundschraube M 6 x 25 **………………. 1
Sechskantmutter M 6………………………. 1
Contactscheibe A 6……………………….. 1
24 Sechskant-Blechschraube 4,8 x 16 **………….. 2
25 Niederdruckschlauch………………………. 1
26 Flachrundschraube M 8 x 20 **………………. 2
Sechskantmutter M 8………………………. 2
Contactscheibe S 8……………………….. 2
27 PVC-Distanzrohrchen *…………………….. 2
28 Rohrschelle 30/25 *……………………….. 1
29 lsolierstreifen…………………………….. 1
30 Kantenschutz
Feldh云cksler ca. 100 mm…………………… 2
M的drescher ca. 800 mm…………………… 1
31 Kabelband…………………………….. 14
* M助drescher
** Feldhacksler
Lieferumfang – maschinenseitig
M助drescher
Anzahl
32 Keilriemenscheibe (nicht alle Maschinen)……….. 1
33 Zylinderschrauben M1 O x 70
DIN912-8.8…………………………….. 3
Contactscheibe A 1 0………………………. 3
34 Welle 550 mm DO 218 MEGA – 88 Classic……… 1
Welle 490 mm DO 78 Classic………………… 1
35 Kompressor kpl…………………………… 1
36 Stellring………………………………… 2
37 PaBscheiben 30 x 42 x 1………………….. 12
38 Spannstrebe…………………………….. 1
39 Halter………………………………….. 2
40 Sechskantschraube M 8 x 20
DIN 933 – 8.8…………………………….. 7
Sechskantmutter M 8………………………. 7
7Contactscheibe B 8………………………. 7
41 DistanzstOck Perkins V 8.540………………… 1
42 Schutzrohr……………………………… 1
43 WOrgenippel……………………………… 2
44 Sechskantschraube M 6 x 30………………… 1
Sechskantmutter M 6………………………. 1
Contactscheibe A 6……………………….. 2
45 Rundsteckergehause 1 polig…………………. 2
46 Sechskantschraube M 8 x 25 RS……………… 2
Sechskantmutter M 8
47 Winkel Perkins Reihenmotor…………………. 1
48 Winkel………………………………….. 6
49 Sechskantschraube M 8 x 16
DIN 933 – 8.8…………………………….. 5
Sechskantmutter M 8………………………. 5
Contactscheibe B 8……………………….. 5
50 Kondensator…………………………….. 1
51 Sechskantschraube M 6 x 12
DIN 933 – 8.8…………………………….. 8
Sechskantmutter M 6………………………. 8
Contactscheibe B 6……………………….. 8
52 Leitung…………………………………. 1
53 Leitung…………………………………. 1
54 Winkel3x35x15*……………………….. 1
55 KlemmstOck 2 x 20 x 29 *…………………… 1
56 DistanzhOlse 14 x 1,5 x 89 *…………………. 1
57 Sechskantschraube M 6 x 100 DIN 931 – 8.8 *…… 1
Sechskantmutter M 6………………………. 1
Contactscheibe B 6……………………….. 1
58 Winkel 30 x 3 x 62………………………… 1
59 Befestigungsschelle……………………….. 1
60 Gummilager 15/1 O………………………… 1
61 Gegenplatte……………………………… 1
62 Sechskantschraube M 8 x 40
DIN 931 – 8.8…………………………….. 1
Sechskantmutter M 8………………………. 1
Contactscheibe B 8……………………….. 1
63 GummitOlle 18 x 30 x 1,5……………………. 2
64 Hochdruckschlauch……………………….. 1
65 Halter………………………………….. 1
66 Filtertrockner…………………………….. 1
67 Hochdruckschalter………………………… 1
68 Kabelsatz……………………………….. 1
69 Rohrschelle……………………………… 1
70 Hochdruckschlauch……………………….. 1
71 Rohrschelle 15/20…………………………. 6
72 Schlauchhalter……………………………. 3
73 Flachrundschraube M 6 x 12………………… 1
Sechskantmutter M 6………………………. 1
Contactscheibe S 6……………………….. 1
74 Sechskantschraube M 6 x 30
DIN 931 – 8.8…………………………….. 2
Sechskantmutter M 6………………………. 2
Contactscheibe S 6……………………….. 2
75 Distanzbuchse · :…………………………… 4
76 Sechskantschraube M 6 x 35
DIN 931 – 8.8…………………………….. 4
Sechskantmutter M 6………………………. 4
Contactscheibe A 6……………………….. 4
77 Fernschaltrelais…………………………… 2
