ClAAS JAGUAR 890-875 Hydraulik-Eleklrik Manual- PDF DOWNLOAD (Swedish)

Description

ClAAS JAGUAR 890-875 Hydraulik-Eleklrik Manual- PDF DOWNLOAD

FILE DETAILS:

ClAAS JAGUAR 890-875 Hydraulik-Eleklrik Manual- PDF DOWNLOAD

Language : English
Pages :132
Downloadable : Yes
File Type : PDF
Size:3.80

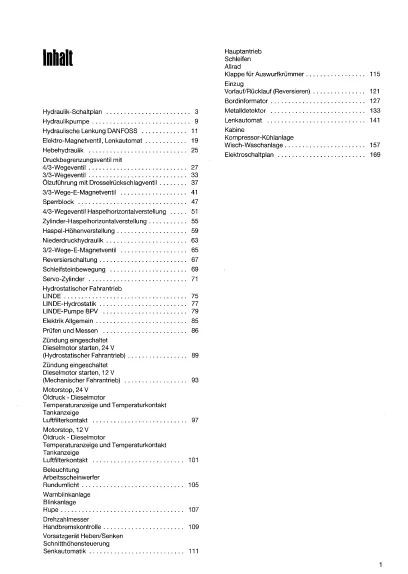

TABLE OF CONTENTS:

ClAAS JAGUAR 890-875 Hydraulik-Eleklrik Manual- PDF DOWNLOAD

Hydraulik-Schaltplan 3
Hydraulikpumpe 9
Hydraulische Lenkung DANFOSS 11
Elektro-Magnetventil, Lenkautomat 19
Hebehydraulik 25
Druckbegrenzungsventil mit
4/3-Wegeventil 27
3/3-Wegeventil 33
Olzufuhrung mit Drosselruckschlagventil 37
3/3-Wege-E-Magnetventil 41
Sperrblock 47
4/3-Wegeventil Haspelhorizontalverstellung 51
Zylinder-Haspelhorizontalverstellung 55
Haspel-Hohenverstellung 59
Niederdruckhydraulik 63
3/2-Wege-E-Magnetventil 65
Reversierschaltung 67
Schleifsteinbewegung 69
Servo-Zylinder 71
Hydrostatischer Fahrantrieb
LINDE 75
LINDE-Hydrostatik 77
LINDE-Pumpe BPV 79
Elektrik Allgemein 85
Prufen und Messen 86
Zundung eingeschaltet
Dieselmotor starten, 24 V
(Hydrostatischer Fahrantrieb) 89
Zundung eingeschaltet
Dieselmotor starten, 12 V
(Mechanischer Fahrantrieb) 93
Motorstop, 24 V
Oldruck – Dieselmotor
Temperaturanzeige und Temperaturkontakt
Tankanzeige
Luftfilterkontakt 97
Motorstop, 12 V
Oldruck – Dieselmotor
Temperaturanzeige und Temperaturkontakt
Tankanzeige
Luftfilterkontakt 101
Beleuchtung
Arbeitsscheinwerfer
Rundumlicht 105
Warnblinkanlage
Blinkanlage
Hupe 107
Drehzahlmesser
Handbremskontrolle 109
Vorsatzgerat Heben/Senken
Schnitthohensteuerung
Senkautomatik 111
Hauptantrieb
Schleifen
Allrad
Klappe fur Auswurfkrummer 115
Einzug
Vorlauf/Rucklauf (Reversieren) 121
Bordinformator 127
Metalldetektor 133
Lenkautomat 141
Kabine
Kompressor-Kuhlanlage
Wisch-Waschanlage 157
Elektroschaltplan 169

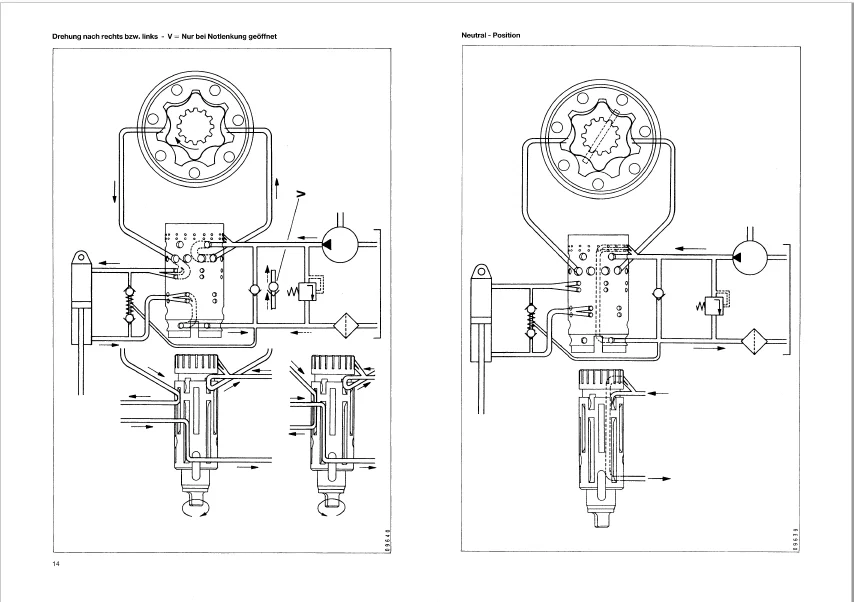

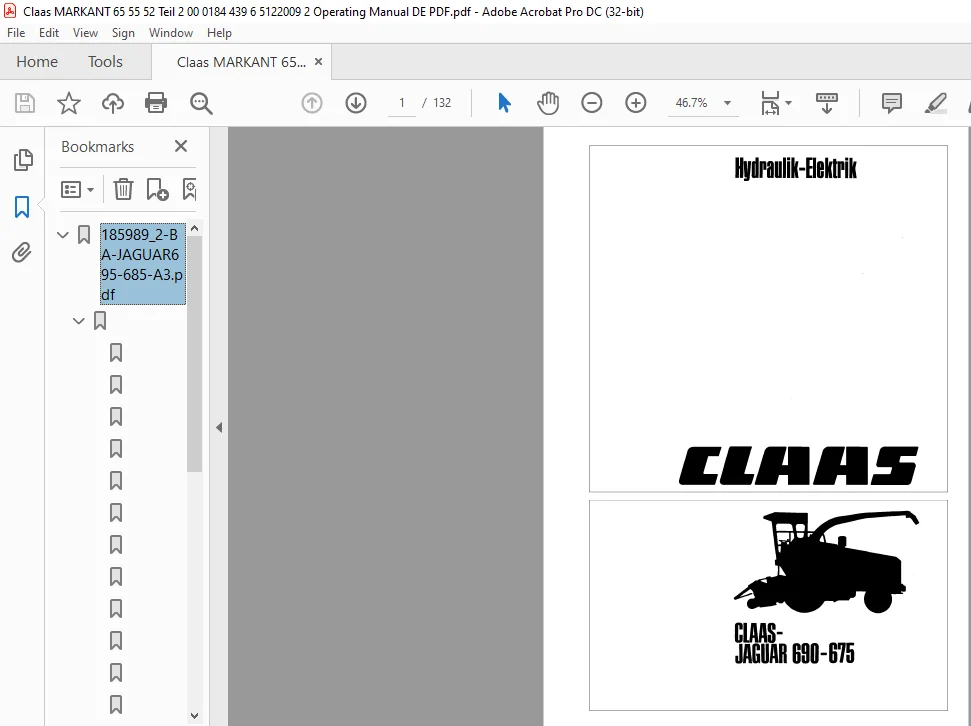

IMAGES PREVIEW OF THE MANUAL:

CLAAS JAGUAR 890-875 HYDRAULIK-ELEKLRIK MANUAL- PDF DOWNLOAD (SWEDISH):

PLEASE NOTE:

• This is not a physical manual but a digital manual – meaning no physical copy will be couriered to you. The manual can be yours in the next 2 mins as once you make the payment, you will be directed to the download page IMMEDIATELY.
• This is the same manual used by the dealers inorder to diagnose your vehicle of its faults.
• Require some other service manual or have any queries: please WRITE to us at [email protected]
