CLAAS LEXION 600 Betriebsanleitung – PDF DOWNLOAD (GERMAN)

Description

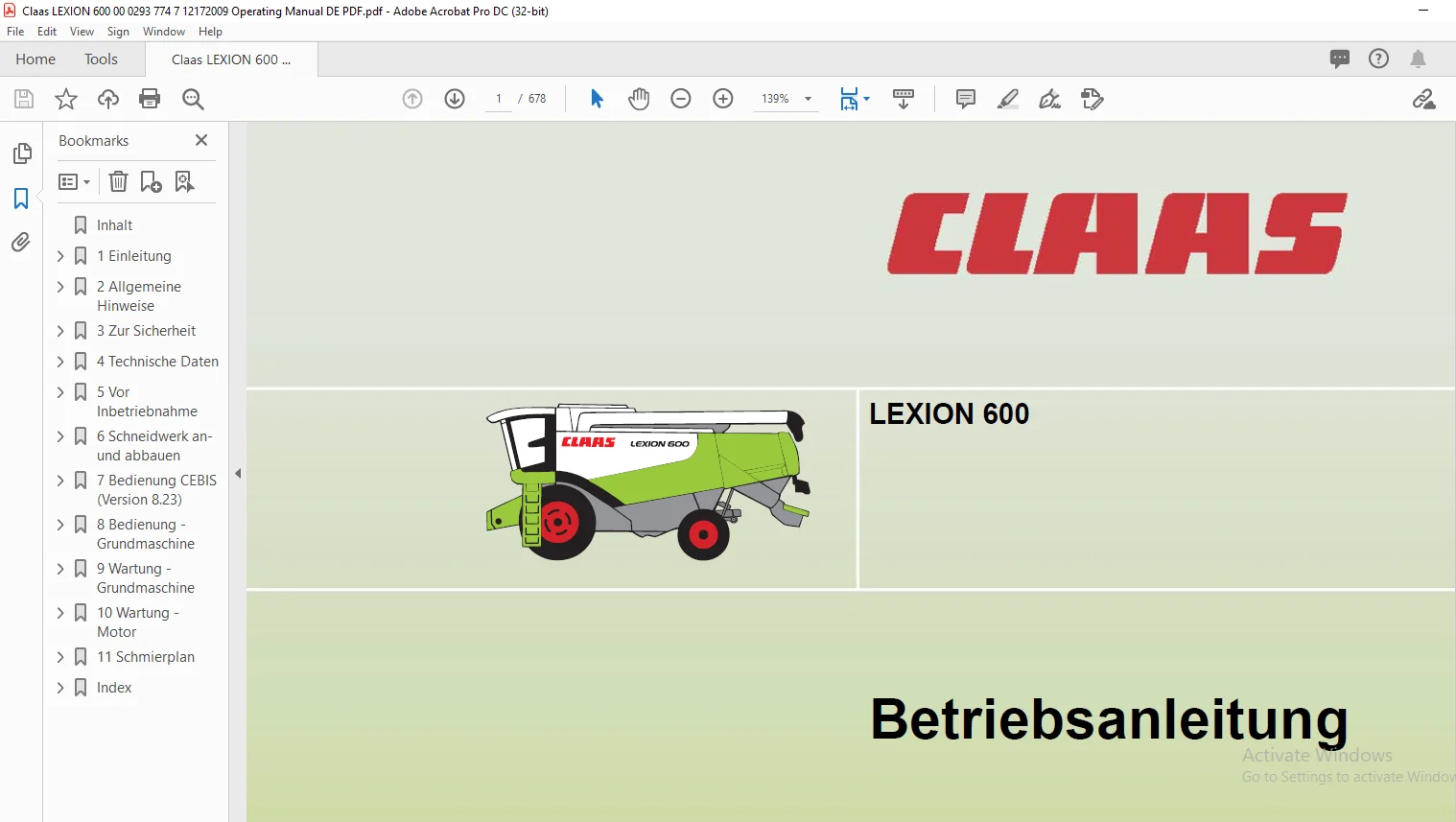

CLAAS LEXION 600 Betriebsanleitung – PDF DOWNLOAD

DESCRIPTION:

CLAAS LEXION 600 Betriebsanleitung – PDF DOWNLOAD

1.1 Allgemeine Hinweise
1.1.1 Handhabung der Anleitung

• Diese Betriebsanleitung ist die Originalbetriebsanleitung. In folgenden Texten wird diese nur als Betriebsanleitung bezeichnet. Diese Betriebsanleitung ist für alle Benutzer bestimmt und gibt Auskunft über Verwendung, Betrieb, Bedienung, Einstellung, Wartung, Reinigung und Transport der Maschine.
• Befolgen Sie die Ratschläge für die richtige Bedienung und Wartung, dann werden Sie eine ständige Betriebsbereitschaft und lange Lebensdauer der Maschine erzielen. Versäumnisse in der Wartung oder falsche Bedienung führen zu einem erhöhten Sicherheitsrisiko,
• zu vorzeitigem Verschleiß, zu Leistungsminderung, zu Ertragseinbußen und bringen Zeitverlust. Lassen Sie regelmäßig den Nachernte-Check / Jahres-Check durch Ihre CLAAS Fachwerkstatt durchführen. Eine Kombination der vorgeschriebenen Wartungsarbeiten mit dem Nachernte-Check ist zu empfehlen. Nutzen Sie die in dieser Maschine verwerteten, jahrelangen Erfahrungen und neuesten Erkenntnisse
• dann wird Ihre Maschine stets gute Arbeit leisten. Vorsatzgeräte und Anhängegeräte bekommen eine separate Betriebsanleitung. Texte und Abbildungen Fotos und Grafiken sind neutral gehalten. Auf Unterschiede wird durch Hinweise unterhalb der Abbildung aufmerksam gemacht.
• Texte sind nach Möglichkeit kurz und neutral gehalten. Auf Unterschiede wird durch Zwischenüberschriften aufmerksam gemacht. Textformen lassen sich durch entsprechende Formatierungen leicht voneinander unterscheiden. Folgende Formatierungen werden unterschieden:

TABLE OF CONTENTS:

CLAAS LEXION 600 Betriebsanleitung – PDF DOWNLOAD

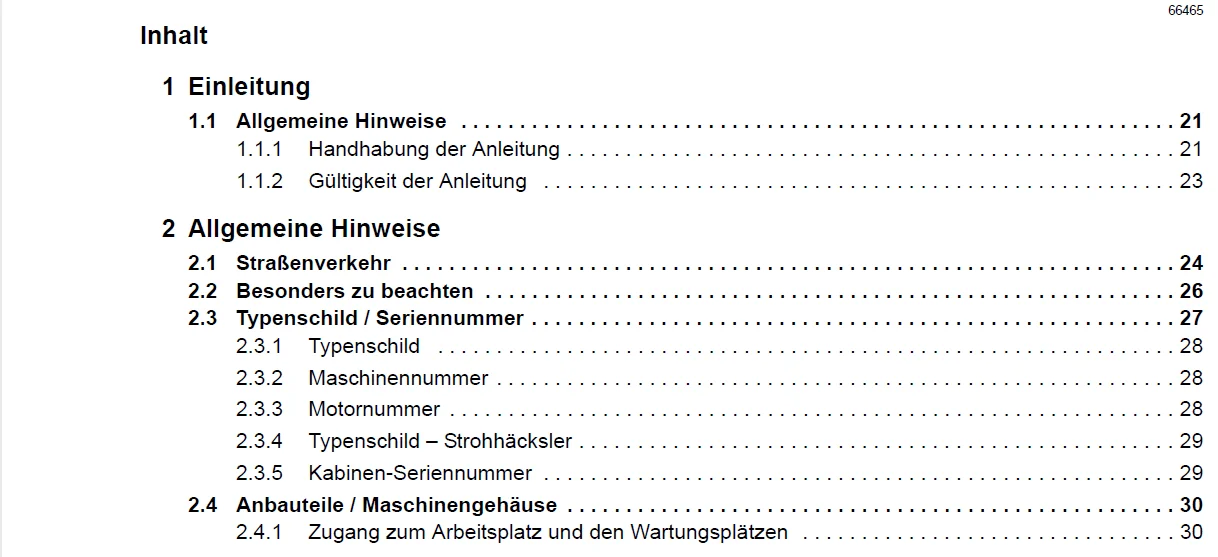

Inhalt 5
1 Einleitung 21
1 1 Allgemeine Hinweise 21
1 1 1 Handhabung der Anleitung 21
Texte und Abbildungen 21
Gliederung mit Baugruppenstruktur 22
Suchen und Finden 22
Richtungsangaben 22
Wahlausrüstung und Zusatzausrüstung 22
1 1 2 Gültigkeit der Anleitung 23
2 Allgemeine Hinweise 24
2 1 Straßenverkehr 24
Kennzeichen 25
2 2 Besonders zu beachten 26
2 3 Typenschild / Seriennummer 27
2 3 1 Typenschild 28
2 3 2 Maschinennummer 28
2 3 3 Motornummer 28
Mercedes-Benz OM 502 LA 28
2 3 4 Typenschild – Strohhäcksler 29
2 3 5 Kabinen-Seriennummer 29
2 4 Anbauteile / Maschinengehäuse 30
2 4 1 Zugang zum Arbeitsplatz und den Wartungsplätzen 30
3 Zur Sicherheit 33
3 1 Sicherheitshinweise 33
3 1 1 Allgemeine Hinweise 33
3 1 2 Kennzeichnung von Warn- und Gefahrenhinweisen 33
3 1 3 Bestimmungsgemäße Verwendung 34
3 1 4 Vernünftigerweise vorhersehbare Fehlanwendung 35
3 1 5 Allgemeine Sicherheits- und Unfallverhütungs-Vorschriften 36
3 1 6 Personenbeförderung, Einweiser, Bedienungspersonal 36
3 1 7 Fahrbetrieb allgemein 37
3 1 8 Verlassen des Mähdreschers 37
3 1 9 Vorsatzgeräte (Schneidwerk und andere) und sonstige Bauteile 37
3 1 10 Klimaanlage 38
3 1 11 Wartung 38
3 1 12 Grundregel 39
3 1 13 Druckspeicher 39
3 1 14 Außerbetriebnahme und Entsorgung 39
3 1 15 Sicherheitsstütze 40
3 1 16 Feuerlöscher 41
3 1 17 Batterie-Trennschalter 41
3 1 18 Unterlegkeile 42
Unterlegkeile anbringen 42
3 1 19 Maschine aufbocken 42
3 1 20 Maschine verladen und verzurren 43
3 1 21 Hydraulik 44
3 1 22 Verletzungsgefahr durch hydraulische Flüssigkeit 44
3 1 23 Druckspeicher 45
3 1 24 Druckspeicher Dreschkorbverstellung entlasten 45
3 2 Warnbildzeichen 46
3 2 1 Allgemeine Hinweise zu Warnbildzeichen 46
3 2 2 Warnbildzeichen 47
000 514 038 2 (1) 47
000 514 946 1 (2) 48
000 515 209 1 (2) 48
000 516 042 0 (4) 49
000 514 896 1 (5) 50
000 514 896 1 (5) 51
000 514 896 1 (5) 52
000 514 878 0 (5) 53
000 516 030 0 (13) 54
000 514 923 1 (15) 55
000 514 901 1 (15) 55
000 514 901 1 (15) 56
000 516 033 0 (16) 57
000 516 063 0 (16) 57
000 516 063 0 (16) 58
000 516 039 0 (22) 59
000 516 064 0 (22) 60
000 516 041 0 (24) 61
000 514 897 1 (32) 62
000 514 897 1 (32) 63
000 514 838 1 (32) 63
000 514 895 1 (33) 64
000 516 044 0 (34) 65
000 516 045 0 (35) 66
000 516 401 0 (36) 67
000 516 043 0 (36) 68
000 516 046 0 (39) 69
000 516 047 0 (40) 70
000 515 139 1 (50) 71
000 516 447 0 (50) 72
000 516 447 0 (50) 73
000 516 058 0 (53) 74
000 516 373 0 (59) 75
4 Technische Daten 76
4 1 CLAAS LEXION 600 76
4 1 1 Kabine / Fahrerstand 76
4 1 2 Schneidwerk 76
4 1 3 Dreschorgane 77
4 1 4 Abscheidung 77
4 1 5 Reinigung (JET STREAM-Reinigungssystem) 78
4 1 6 Kornbergung 78
4 1 7 Motor 78
4 1 8 Fahrwerk 79
4 1 9 Bereifung und Luftdrücke 79
4 1 10 Anzugswerte der Radbolzen 80
4 1 11 Spurweite 81
4 1 12 Transportstellung / Arbeitsstellung 83
4 1 13 Gewichte 86
4 1 14 Sicherheitseinrichtungen 86
5 Vor Inbetriebnahme 87
5 1 Allgemeine Hinweise 87
5 1 1 Checkliste für die Erstinbetriebnahme 87
5 2 Kabine 89
5 2 1 Kabine mit Klimaautomatik 89
5 2 2 Klimaautomatik 91
5 2 3 Klimaautomatik einschalten 92
Klimaautomatik-Selbsttest 93
5 2 4 Kabinentemperatur einstellen 93
5 2 5 Verdampfer-Lüfterdrehzahl manuell einstellen 93
5 2 6 ECON-Betrieb einschalten 94
5 2 7 ECON-Betrieb ausschalten 94
5 2 8 REHEAT-Betrieb (Kabinenscheiben entfeuchten) 95
5 2 9 Außentemperatur anzeigen 96
5 2 10 Umschalten der Temperaturanzeige in Fahrenheit 96
5 2 11 Beheizung des Fußraumes 96
5 2 12 Anzeige von Störung – Fehler Temperaturfühler F0 (Raum, blau) 97
5 2 13 Anzeige von Störung – Fehler Temperaturfühler F1 (Ausblas, gelb) 97
5 2 14 Anzeige von Störung – Fehler Temperaturfühler F2 (Außen, rot) 97
5 2 15 Störung, mögliche Ursache bzw Abhilfe – Klimaanlage 98
5 2 16 Kühlbox 100
5 2 17 Kühlaggregat (Wahlausrüstung) 100
5 2 18 Kühltasche (Wahlausrüstung) 100
5 2 19 Eiseimer (Wahlausrüstung) 101
5 2 20 Scheibenwaschanlage 101
5 2 21 Erntegutkontrolle 101
5 2 22 Kabinendach öffnen und schließen 102
5 2 23 Notausgang Kabine 102
5 2 24 Fahrerstand-Übersicht 103
5 2 25 Schaltpult 105
5 2 26 Bildschirm (Fahrbild) 108
5 2 27 Bildschirm (Erntebild) 110
5 2 28 Tastenbereich C / Drehschalter D 112
5 2 29 Zündschloss 113
5 2 30 Multifunktionsschalter 115
5 2 31 Fahrinformator 116
5 2 32 Multifunktionsgriff 117
5 2 33 Haspelhöhenbegrenzung 118
5 2 34 Lenksäule verstellen 118
Lenksäule unten nach vorn schwenken 119
Lenksäule unten zurückschwenken 119
Lenksäule oben schwenken 119
5 2 35 Lenkrad-Höhenverstellung 119
5 2 36 Zentralelektrik 120
5 2 37 Inhaltsverzeichnis – Zentralelektrik 121
5 2 38 Sicherungen 122
5 2 39 Relais 125
5 2 40 Fahrersitz 127
5 2 41 Fahrersitz luftgefedert 127
Höheneinstellung, rechte Armlehne 127
Horizontalverstellung, rechte Armlehne 127
Sitztiefeneinstellung 128
Sitzneigungseinstellung 128
Fahrersitz horizontal verstellen 128
Höheneinstellung 128
Gewichtseinstellung 128
Neigung der linken Armlehne einstellen 129
Sitzkontaktschalter 129
Bandscheibenstütze 129
5 3 Beleuchtung und Steckdosen 130
5 3 1 Fahrbeleuchtung, Arbeitsscheinwerfer, Spiegel 130
5 3 2 Sidefinder (Wahlausrüstung) 136
5 3 3 Wegfinder-Beleuchtung 136
5 3 4 Positionsleuchten bei Überbreite 137
Positionsleuchten vorn anbringen 138
Rückleuchten positionieren 139
5 3 5 Steckdosen 12 V 139
5 3 6 Steckdose Diagnose-Anschluss CDS 5000 141
5 4 Aufstiegsleiter 142
5 4 1 Aufstieg und Leiterverbreiterung 142
5 4 2 Vordere Leiter vormontieren (ab Masch -Nr ) 145
5 4 3 Vordere Leiter anbauen 145
5 4 4 Vordere Leiter schwenken 148
5 4 5 Leiter-Anfahrschutz 149
5 4 6 Hintere Leiter 150
Andere Verwendungen der hinteren Leiter 151
5 5 Seitenklappen 152
5 5 1 Seitenklappen und Heckklappe öffnen und schließen 152
5 5 2 Heckklappe öffnen 153
5 5 3 Griffhöhe der Seitenklappe einstellen 154
5 5 4 Verschluss der Seitenklappe einstellen 155
5 5 5 Werkzeugschrank 155
Werkzeugkiste 156
Sicherheitsaufkleber (0516 275 1) 156
5 6 Kotflügel / Seitenverkleidung 157
5 6 1 Kotflügel anbauen 157
5 6 2 Seitenverkleidung anpassen (Reismaschinen) 158
5 7 Lenkachsen 159
5 7 1 Übersicht Lenktriebachse 000 770 589 2 LA 2,87 m – 3,27 m / 11 t / 10 L 159
5 7 2 Übersicht Lenkachse 000 768 740 3 LA 2,87 m – 3,27 m / 10 t / 10 L 159
5 7 3 Lenktriebachse 000 770 589 2 von Transport auf Arbeitsstellung umbauen 160
5 7 4 Lenktriebachse 000 770 589 2 – Spurweite einstellen 163
5 7 5 Lenkachse 000 768 740 3 LA 2,87 m – 3,27 m / 10 t / 10 L von Transport- auf Arbeitsstellung umstellen 165
5 7 6 Lenkachse 000 768 740 3 LA 2,87 m – 3,27 m / 10 t / 10 L Spurweite einstellen 168
5 8 Zusatzgewichte Lenkachse 170
5 8 1 Zusatzgewichte Lenkachse LEXION 600 JET STREAM-Reinigungssystem 170
5 9 Schneidwerk-Hydraulikzylinder 171
5 9 1 Schneidwerk-Hydraulikzylinder ohne Federn 171
5 9 2 Schneidwerkzylinder Anzahl 171
5 10 Druckspeicher 172
5 10 1 Druckspeicher für CLAAS AUTO CONTOUR II befüllen 172
5 10 2 Spezialwerkzeug Druckspeicher für CLAAS AUTO CONTOUR II befüllen 176
5 11 Zwillingsräder 177
5 11 1 Zwillingsräder anbauen 177
5 11 2 Bedienung der vorderen Leiter bei Zwillingsbereifung 180
5 12 Korntank 182
5 12 1 Ablauföffnungen am Korntank verschließen 182
5 13 Mähdrescher fahren mit elektro- hydraulischer Fahrregelung 183
5 13 1 Bremsdruckschaltertest 183
5 13 2 Drehschalter Motordrehzahl 183
5 13 3 Mittlere Leerlaufdrehzahl des Motors 184
5 13 4 Motor anlassen 185
5 13 5 Motor abstellen 186
5 13 6 Bremspedale der Fußbremse koppeln / entkoppeln 186
5 13 7 Feststellbremse betätigen / lösen 186
5 13 8 Maschine fahren 187
5 13 9 Vorwärtsfahrt / Rückwärtsfahrt 187
5 13 10 Abbremsen / Anhalten ohne mechanische Bremsbetätigung 188
5 13 11 Abbremsen mit schwacher mechanischer Bremsbetätigung 188
5 13 12 Abbremsen / Anhalten mit mittlerer mechanischer Bremsbetätigung 189
5 13 13 Anhalten mit Panikbremsbetätigung 190
5 13 14 Fahrstrategie einstellen 190
5 13 15 Fahrverhalten elektro-hydraulische Fahrregelung bei Straßenfahrt 191
5 13 16 Fahrverhalten elektro-hydraulische Fahrregelung beim Arbeitseinsatz 192
5 13 17 Maschine parken 192
5 13 18 Bremsklötze / Bremsbacken kontrollieren 193
5 13 19 Maschine rangieren 193
5 13 20 Leichtgängigkeit des Fahrhebels einstellen 194
5 13 21 Gangschaltung 194
5 13 22 Fahreigenschaften Maschine 195
5 13 23 Fahreigenschaften mit Schneidwerkwagen 195
5 13 24 Lenken 196
5 13 25 CLAAS 4-Trac-System ausschalten / einschalten 196
5 13 26 Hydraulikzylinder Feststellbremse mechanisch aushängen 197
5 13 27 Hydraulikzylinder Feststellbremse mechanisch einhängen 197
5 13 28 Maschine abschleppen 198
5 13 29 Abschleppen vorwärts 199
5 13 30 Abschleppen rückwärts 199
5 13 31 Schaltvorgang EHS-Notbetrieb über Gang-Taster (ab Maschinen-Nr ) 200
5 13 32 Aufkleber Notbetätigung – Elektro-hydraulische Schaltung (EHS) 202
5 13 33 Neutralstellung am Getriebe mechanisch einlegen 203
5 13 34 Ausgangszustand wiederherstellen (Getriebe kann wieder elektro-hydraulisch geschaltet werden) 204
5 13 35 Neutralstellung am Getriebe hydraulisch einlegen 206
5 13 36 2 Gang hydraulisch einlegen 207
5 14 CLAAS-Autopilot (Maispflücker) 208
5 14 1 CLAAS-Autopilot in Betrieb nehmen 208
Abschaltsicherung: 209
5 15 CLAAS-Autopilot (Getreideschneidwerk) 210
5 15 1 Geradeausfahrt des Mähdreschers einstellen 210
5 15 2 Laser-Sensor auf dem Feld einrichten 212
5 15 3 Grobjustierung 213
5 15 4 Feinjustierung 213
5 15 5 Lasersensor (Getreidekante aus Sichtbereich verloren) 214
5 15 6 Rechten Laser-Sensor einrichten (Zusatzausrüstung) 215
5 15 7 CLAAS-Autopilot in Betrieb nehmen 216
Abschaltsicherung: 217
5 15 8 Einsatz in Raps mit linkem Seitenmesser 217
5 16 CLAAS-Autopilot (Getreideschneidwerk) (ab Masch -Nr ) 218
5 16 1 Laser-Sensor-Grundeinstellung vornehmen 218
5 16 2 CLAAS-LASER-PILOT – Tragarm einstellen 219
5 16 3 CLAAS-LASER-PILOT klappen 220
5 16 4 CLAAS-LASER-PILOT in der Höhe einstellen 221
5 16 5 Geradeausfahrt des Mähdreschers einstellen 221
5 16 6 Laser-Sensor auf dem Feld einrichten 223
5 16 7 Grobjustierung 224
5 16 8 Feinjustierung 224
5 16 9 Lasersensor (Getreidekante aus Sichtbereich verloren) 225
5 16 10 Rechten Laser-Sensor einrichten (Zusatzausrüstung) 226
5 16 11 CLAAS-Autopilot in Betrieb nehmen 227
Abschaltsicherung: 228
5 17 CLAAS CRUISE PILOT 229
5 17 1 Nullpunkt Durchsatz 229
5 17 2 CLAAS Cruise Pilot Strategie vorwählen 230
5 17 3 CLAAS Cruise Pilot einschalten 230
5 17 4 CLAAS Cruise Pilot ausschalten 230
Möglichkeit A 231
Möglichkeit B 231
Möglichkeit C 231
5 17 5 Tempomat – Geschwindigkeit (km/h) speichern 232
5 17 6 Tempomat – Geschwindigkeit (km/h) verändern 232
5 17 7 Durchsatz (t/h) des Ernteguts speichern 233
5 17 8 Durchsatz (t/h) des Ernteguts verändern 234
5 17 9 CLAAS Cruise Pilot – Fahrverhalten beim Korntank entleeren 235
Möglichkeit A 235
Möglichkeit B 235
Möglichkeit C 235
5 18 Hinweise zum An-/Abkuppeln von Anhängern 236
5 18 1 Allgemeine Hinweise 236
5 18 2 Allgemeine Sicherheitshinweise 236
5 18 3 Anhänger ankuppeln 237
5 18 4 Anhänger abkuppeln 239
6 Schneidwerk an- und abbauen 240
6 1 Schneidwerk anbauen 240
6 1 1 Schneidwerk aus der Transportstellung kippen 240
6 1 2 Hydraulikzylinder für Schneidwerk-Querregelung einstellen 240
Maschinen mit Auto-Contour 240
6 1 3 Vorsatzgerät anhängen 241
6 1 4 Schneidwerke und Maispflücker verriegeln (Schneidwerke ohne Auto-Contour) 242
6 1 5 Gelenkwelle anschließen 243
6 1 6 Abstellstützen anbringen 244
6 2 Schneidwerk abbauen 245
6 2 1 Universalkupplung abnehmen 245
6 2 2 Gelenkwelle abnehmen 246
6 2 3 Schneidwerkverriegelung öffnen 246
6 2 4 Schneidwerk auf dem Boden abstellen 247
6 2 5 Schneidwerk auf Schneidwerkwagen ablegen 247
7 Bedienung CEBIS (Version 8 23) 250
7 1 CLAAS Bordinformationssystem CEBIS 250
7 2 CEBIS Monitor und Drehschalter 251
7 2 1 Tastenbereich C 251
7 2 2 Drehschalter D 251
7 2 3 Flagging Box 252
7 2 4 Multifunktionsgriff 252
7 2 5 Bildschirmbereiche E (Erntebild) 253
7 3 Drehschalter D 257
7 4 Vor Erstinbetriebnahme 259
7 5 Fahrbild 260
7 6 Erntebild 261
7 7 Montana-Regelung 262
7 7 1 Achsreglermodus 262
7 7 2 Schnittwinkelregler 262
7 7 3 Querausgleichsregler 263
7 7 4 Endanschläge Montana-Achse 263
7 7 5 Endanschläge Schnittwinkel 263
7 7 6 Endanschläge Querausgleich 264
7 7 7 Anzeigedauer 264
7 8 CLAAS CRUISE PILOT 265
7 8 1 Max Geschwindigkeit 265
7 8 2 Nullpunkt Durchsatz 265
7 9 Ertragskartierung 266
7 10 Flagging 269
7 11 GPS 270
7 11 1 Kartierung EIN/AUS 270
7 11 2 Kartierungsanzeige 270
7 11 3 GPS-Daten laden 271
7 12 Voreinstellungen Haspel 272
7 12 1 Haspelhorizontalstellung 272
7 12 2 Haspeldrehzahl 272
7 12 3 Haspelhöhe 273
7 13 Voreinstellungen Vorsatzgerät 274
7 13 1 Pflückplattenabstand 274
7 13 2 Schneidwerk-Tischlänge 274
7 13 3 CAC-Einstellung 275
7 13 4 CAC-Einstellung LEXION Montana 276
7 14 Teilbreitenschaltung 277
7 15 Ertragsmessgerät 278
7 15 1 Komponenten 278
7 15 2 Grundeinstellung und Kalibrierung 279
7 15 3 Vorbereitung zur Ertragsmessung 279
7 15 4 Feuchtemessung EIN/AUS, Feuchtekorrektur, Lagerungsfeuchte 281
7 15 5 Schneller Weg zu vernünftigen Messdaten 281
7 16 Ertragsmessung 282
7 16 1 Kalibrierfaktor 282
7 16 2 Nullpunktmessung Ertrag 282
7 16 3 Gegenwiegen 283
7 16 4 Gewogen 283
7 16 5 Feuchtekorrektur 283
7 16 6 Feuchtemessung EIN/AUS 284
7 16 7 Nullpunkt Neigung 284
7 16 8 Lagerungsfeuchte 284
7 16 9 Erntegut trocken 285
7 17 Fruchtabhängige Einstellung 286
7 17 1 Liste der Dreschfrüchte 286
CLAAS-Werte laden 286
Eigene Werte laden 287
Eigene Werte speichern 287
Werte drucken 287
CLAAS-Werte anzeigen 287
Eigene Werte anzeigen 287
7 17 2 Ausblasen 288
7 18 Registrieren 289
7 18 1 Geplante Aufträge 289
Nächster geplanter Auftrag 289
Vorheriger geplanter Auftrag 290
Neuer geplanter Auftrag 290
Ändern eines geplanten Auftrages 290
Name / Schlag / Frucht / Fahrer: 290
7 18 2 Start / Stopp 291
7 18 3 Erledigte Aufträge 291
Nächster bzw Vorheriger erledigter Auftrag 292
Neustart eines erledigten Auftrages 292
Drucker 292
Flächenkorrektur 292
7 18 4 Tageszähler 293
Tageszähler drucken 293
Tageszähler löschen 293
7 18 5 Gesamtzähler 294
Gesamtzähler drucken 294
7 18 6 Fruchtzähler 294
7 18 7 Chipkarte kopieren 295
7 19 Einstellen 296
7 19 1 Schneidwerk 296
Empfindlichkeit CAC 297
Endanschläge Schnitthöhe 298
Teilbreitenstufen 298
Arbeitsstellung 298
Arbeitsbreite 299
Haspelhöhenautomatik 299
Endanschläge Haspelhöhe 299
Schneidwerkautomatik 300
Endanschläge Schneidwerk-Tischlänge 300
Endanschläge Haspelhorizontalverstellung 300
Varioautomat EIN/AUS 300
Endanschläge Pflückplatten 301
7 19 2 Drehzahlen 301
Drehzahlen lernen 301
Leerlastdrehzahl lernen 302
Schlupf 302
Spreuverteilerüberwachung 303
Überkehrelevator-Drehzahlüberwachung 303
7 19 3 Tachometer 303
Kalibrierfahrt 304
Impulse/100 m 304
Empfindlichkeit ATP 304
Nullp ATP-Vorsatz 304
Nullpunkt Lenkung 305
Autopilot-Signal 305
Fahrstrategie 305
7 19 4 Abscheidung 306
Sensortest 306
Endanschläge Obersieb und Untersieb 306
Obersieb- bzw Untersiebverstellung 307
Überkehrgrenze 307
Nullpunkt Überkehr 307
7 19 5 CEBIS 308
Sprache 308
Datum/Uhrzeit 309
Anzeige pos /neg 309
Maßeinheiten 309
Version 310
Eigene Anzeige 311
Teleservice (Zusatzausrüstung) 312
7 19 6 Wartung 312
XXh OK 313
XXh Arbeitsliste 313
7 19 7 Bedienungsanleitung 313
Grundeinstellung 314
Einstellhilfen 315
Störung/Abhilfe 315
CEBIS 316
Checkliste 316
Sicherheitshinweise 316
7 19 8 Codesicherung 317
7 20 Motorauslastung 318
7 20 1 Motordiagnose 318
7 21 Alarme 319
7 22 Meldungen 320
7 23 Störung / Abhilfe – Ertragsmessgerät 321
7 24 Richtwerte für Impulse/100 m 323
8 Bedienung – Grundmaschine 324
8 1 HP-Einzugskanal 324

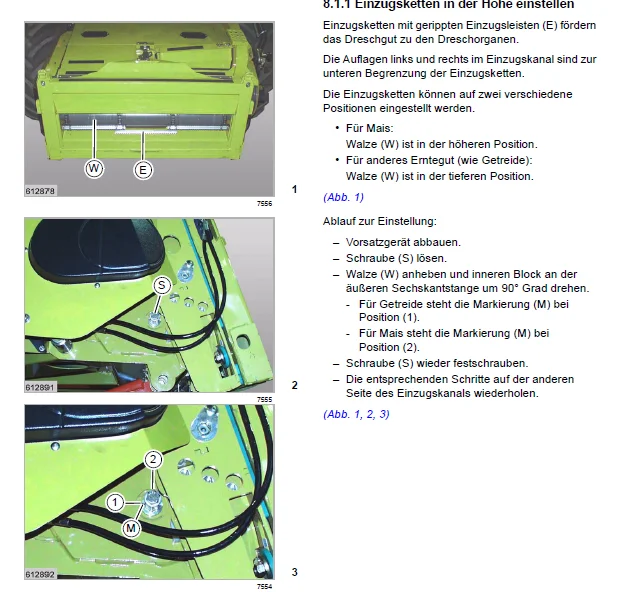

8 1 1 Einzugsketten in der Höhe einstellen 324
8 1 2 Schnittwinkel HP-Einzugskanal (Wahlausrüstung) auf Grundeinstellung einstellen 324
8 1 3 Schnittwinkel HP-Einzugskanal (Wahlausrüstung) einstellen 327
8 1 4 Vorsatzgerät-Reversiereinrichtung 329
8 1 5 Schnitthöhenanzeige 330
8 1 6 Vorsatzgerät-Senkgeschwindigkeit einstellen 330
8 1 7 Vorsatzgerät einschalten 330
8 1 8 Vorsatzgerät am Schaltpult ausschalten 331
8 1 9 Vorsatzgerät am Multifunktionsgriff ausschalten 331
8 1 10 Drehzahl der Einzugsketten mit Vorsatzgerät-Stufenantrieb 2 Stufe verstellen (Wahlausrüstung) 332
8 2 Standard-Einzugskanal 336
8 2 1 Einzugsketten in der Höhe einstellen 336
8 2 2 Einzugskette Sicherheitseinrichtung 336
8 2 3 Vorsatzgerät-Reversiereinrichtung 337
8 2 4 Schnitthöhenanzeige 337
8 2 5 Vorsatzgerät-Senkgeschwindigkeit einstellen 338
8 2 6 Vorsatzgerät einschalten 338
8 2 7 Vorsatzgerät am Schaltpult ausschalten 339
8 2 8 Vorsatzgerät am Multifunktionsgriff ausschalten 339
8 2 9 Drehzahl der Einzugsketten mit Vorsatzgerät-Stufenantrieb 2 Stufe verstellen (Wahlausrüstung) 340
8 3 Dreschorgane 344
8 3 1 Steinfangmulde (große Steinfangmulde) 344
8 3 2 Dreschwerk einschalten 345
8 3 3 Dreschwerk ausschalten 346
8 3 4 Dreschtrommel 346
8 3 5 Reinigung der Dreschorgane 346
8 3 6 Dreschkorb-Einstellung 347
8 3 7 Dreschkorb zentral nachstellen 347
8 3 8 Dreschkorb links nachstellen 348
8 3 9 Öldruck der Druckspeicher Dreschkorbverstellung einstellen 349
8 3 10 Dreschkorb-Grundeinstellung 349
Den Öldruck in den Hydraulikzylindern (H2) der Dreschkorb-Überlastsicherung und der Druckspeicher prüfen: 350
Dreschkorb einstellen: 353
8 3 11 Bezeichnungen und Maßangaben Getreide-Dreschkorb / Mais-Dreschkorb 356
8 3 12 Bezeichnungen und Maßangaben Stiften-Dreschkorb 358
8 3 13 Sensor Dreschkorbposition einstellen 360
8 3 14 Dreschtrommel-Drehzahl 361
8 3 15 Trommelantriebe 361
8 3 16 Zweistufen-Regeltrieb 361
8 3 17 Vorkorb-Segmente aus- und einbauen (große Steinfangmulde) 362
8 3 18 Dreschsegment 363
8 3 19 Dreschsegment ausbauen (große Steinfangmulde) 364
8 3 20 Dreschsegment einbauen (große Steinfangmulde) 365
8 3 21 Entgrannerklappen 366
8 3 22 Dreschtrommel entwickeln 366
8 4 Axialrotoren LEXION 600 367
8 4 1 Axialrotoren 367
8 4 2 Axialrotoren-Regeltrieb (Wahlausrüstung) 367
8 4 3 Abscheidekörbe verschließen 367
8 4 4 Abscheidekörbe gegen Blindkörbe austauschen (Wahlausrüstung) 368
8 4 5 Abscheidekörbe mit Verschlussklappen elektrisch verschließen (Wahlausrüstung) 368
8 4 6 Blindkörbe / Abscheidekörbe aus- und einbauen 369
8 4 7 Blindkörbe / Abscheidekörbe ausbauen 369
8 4 8 Blindkörbe / Abscheidekörbe einbauen 372
8 4 9 Warnsignal Strohstau Axialrotoren 372
8 4 10 Durchsatzkontrollgerät Rotoren 373
8 4 11 Rotorsensoren 373
Rotorsensoren reinigen: 373
8 5 Reinigung (JET STREAM-Reinigungssystem) 374
8 5 1 Reinigung 374
8 5 2 Vorbereitungsboden 375
8 5 3 Lamellensiebe 375
8 5 4 Elektrische Siebeinstellung 375
8 5 5 Siebe ausbauen 376
Obersiebe ausbauen 376
Untersiebe ausbauen 378
8 5 6 Siebe einbauen 379
8 5 7 Anzugsdrehmoment der Axialverschraubungen für Ober- und Untersiebe 379
8 5 8 Siebe – Grundeinstellung 380
8 5 9 Einsatz ohne Untersieb 381
8 5 10 Überkehrrücklauf abdecken (Zusatzausrüstung Mais) 381
8 5 11 Reinigungsgebläse 382
8 5 12 Gebläsedrehzahl-Verstellung einstellen 382
8 5 13 Gebläsedrehzahl-Verstellung für Grassamendrusch anbauen 382
8 5 14 Belüftete Fallstufe 385
8 5 15 3-D-Reinigung 386
8 5 16 Überkehr 386
8 5 17 Überkehr kontrollieren 387
8 5 18 Durchsatzkontrollgerät Obersieb 387
8 5 19 Siebkastensensor 388
Siebkastensensor reinigen: 388
8 6 Kornbergung 389
8 6 1 Schnecken und Schneckenmulden 389
8 6 2 Elevatoren 389
8 6 3 Korntank 390
Sicherheitsaufkleber (0516 275 1) 390
8 6 4 Korntankaufsatz 391
8 6 5 Korntank entleeren 392
8 6 6 Korntankklappe Not-Entleerung 392
8 6 7 Korntank-Entleerungshilfe (Zusatzausrüstung) 393
8 6 8 Korntankauslaufrohr 393
8 6 9 Korntankauslaufrohr aus- und einschwenken 394
Sicherheitseinrichtung Korntankauslaufrohr: 395
8 6 10 Transportstellung Korntankauslaufrohr 395
8 6 11 Reinigungsklappen am Korntankauslaufrohr 396
8 6 12 Scherschraube Korntankentleerung 396
8 6 13 Korntankentleerung ein- und ausschalten 397
8 6 14 Korntank-Einstieg 398
8 6 15 Automatische Kettenschmierung – Korntankentleerung (Zusatzausrüstung) 399
8 6 16 Korntankvollmelder 399
8 7 Strohhäcksler mit Radialverteiler LEXION 600 400
8 7 1 Strohhäcksler 400
8 7 2 Vor Inbetriebnahme des Strohhäckslers mit Radialverteiler prüfen 400
8 7 3 Strohhäcksler in Betrieb nehmen (Radialverteiler in Häckselposition schwenken) 401
8 7 4 Strohhäcksler außer Betrieb setzen (Radialverteiler in Schwadposition schwenken) 402
8 7 5 Radialverteiler in Transportposition Schneidwerkwagen schwenken 403
8 7 6 Querschneide einstellen (Strohhäcksler mit Radialverteiler) 404
8 7 7 Häcksellänge einstellen (Strohhäcksler mit Radialverteiler) 405
8 7 8 Reibleiste zuschalten (Zusatzausrüstung) (Strohhäcksler mit Radialverteiler) 406
8 7 9 Streubreite des Radialverteilers einstellen 407
8 7 10 Streubreiten-Mittenverstellung des Radialverteilers einstellen 408
8 7 11 Radialverteiler (Läufer) auf Getreide umbauen 409
8 7 12 Radialverteiler (Läufer) auf Mais umbauen 410
8 7 13 Häcksler-Drehzahl reduzieren 410
8 8 Reisstrohhäcksler mit Standardverteiler LEXION 600 413
8 8 1 Strohhäcksler 413
8 8 2 Vor Inbetriebnahme des Reisstrohhäckslers mit Standardverteiler prüfen 413
8 8 3 Reisstrohhäcksler mit Standardverteiler 413
8 8 4 Reisstrohhäcksler in Betrieb nehmen (Standardverteiler in Häckselposition schwenken) 414
8 8 5 Reisstrohhäcksler außer Betrieb setzen (Standardverteiler in Schwadposition schwenken) 415
8 8 6 Standardverteiler in Transportposition Schneidwerkwagen schwenken 416
8 8 7 Querschneide einstellen (Reisstrohhäcksler mit Standardverteiler) 417
8 8 8 Häcksellänge einstellen (Reisstrohhäcksler mit Standardverteiler) 418
8 8 9 Reibleiste zuschalten (Zusatzausrüstung) (Reistrohhäcksler mit Standardverteiler) 419
8 8 10 Streubreite des Standardverteilers einstellen 420
8 8 11 Höhe des Standardverteilers einstellen 421
8 8 12 Streubreiten-Mittenverstellung des Standardverteilers einstellen 422
8 8 13 Häcksler-Drehzahl reduzieren 422
8 9 Spreuverteiler 425
8 9 1 Spreuverteiler 425
8 9 2 Streubreite des Spreuverteilers einstellen 425
8 9 3 Spreuverteiler nach hinten schwenken 425
8 9 4 Spreuverteiler nach vorn schwenken 426
8 9 5 Zuführboden Spreuverteiler ausbauen 427
8 9 6 Zuführboden Spreuverteiler einbauen 427
8 9 7 Spreuverteiler Getreide / Mais 427
8 10 Spreuwurfgebläse 428
8 10 1 Spreuwurfgebläse 428
8 10 2 Spreuwurfgebläse nach hinten schwenken 428
8 10 3 Spreuwurfgebläse nach vorn schwenken 429
8 10 4 Zuführboden Spreuwurfgebläse ausbauen 429
8 10 5 Zuführboden Spreuwurfgebläse einbauen 430
8 10 6 Spreuwurfgebläse auf Getreide umbauen 430
8 10 7 Spreuwurfgebläse auf Mais umbauen 431
8 11 Strohverteiler 432
8 11 1 Strohverteiler 432
8 11 2 Streubreite einstellen 432
8 11 3 Verteiler-Flügel anbringen 432
8 12 Sieb- und Dreschtabellen LEXION 600 (JET STREAM-Reinigungssystem) 433
8 12 1 Siebtabelle LEXION 600 (JET STREAM-Reinigungssystem) 433
8 12 2 Dreschtabelle LEXION 600 (JET STREAM-Reinigungssystem) 434
8 13 Entgrannung 439
8 13 1 Entgrannerklappen 439
8 13 2 Dreschsegment 440
8 13 3 Rotorklappen 441
8 14 Störung, Ursache bzw Abhilfe – Grundmaschine 442
8 14 1 Vorsatzgerät 442
8 14 2 Dreschwerk 444
8 14 3 Reinigung 445
8 14 4 Kornbergung 447
8 14 5 Stroh / Gutablage 449
9 Wartung – Grundmaschine 450
9 1 Wichtige Wartungshinweise 450
9 1 1 Wichtige Wartungshinweise und Sicherheitsbestimmungen 450
9 1 2 Vorsatzgerät 450
9 1 3 Richtige Kettenspannung 450
9 1 4 Riemen 450
9 1 5 Regeltriebe 451
9 1 6 Schrauben 451
9 1 7 Schmierung 451
9 1 8 Bremsen 452
9 1 9 Räder / Reifen 453
9 1 10 Hydraulikanlage 454
9 1 11 Elektrische Anlage 455
9 1 12 Klimaanlage 456
9 1 13 Schutzvorrichtungen / Ersatzteile 456
9 1 14 Unwucht 457
9 1 15 Schweißarbeiten 458
9 2 Wartungstabellen 459
9 2 1 Wartungstabelle Grundmaschine 459
9 3 Schmierstofftabellen 463
9 3 1 Schmierstoffe 463
9 4 Hydraulikanlage 466
9 4 1 Druckspeicher 466
9 4 2 Ölstand kontrollieren 466
9 4 3 Hydraulikölwechsel 467
9 4 4 Hydraulikölfilter wechseln 467
9 4 5 Sättigung Hydraulikölfilter (bis Masch -Nr ) 468
9 4 6 Sättigung Hydraulikölfilter (ab Masch -Nr ) 468
9 4 7 Rücklauffilter wechseln (bis Masch -Nr ) 469
9 4 8 Rücklauffilter wechseln (ab Masch -Nr ) 469
9 4 9 Befüllvorschrift bei Hydraulikölwechsel 470
9 4 10 Hydraulikzylinder für Schneidwerk- Querregelung entlüften (Maschinen mit Auto-Contour) 471
9 5 Getriebe / Bremsen 473
9 5 1 Schaltgetriebe 25 t 473
9 5 2 Achsgetriebe (Planetengetriebe) 25 t 474
9 5 3 Lenktriebachse 11 t Radgetriebe 475
9 5 4 Lenkachse 10 t JET STREAM-Reinigungssystem 475
9 5 5 Dreschtrommel-Reduziergetriebe 476
Ölwechsel 476
9 5 6 Verteilergetriebe Motorabtrieb 477
9 5 7 Getriebe Korntankentleerung 478
9 5 8 Rotoren-Getriebe 478
9 5 9 Schwenkgetriebe Korntankbefüllung 479
9 5 10 Feststellbremse einstellen 479
9 6 HP-Einzugskanal 481
9 6 1 Einzugsketten spannen 481
9 6 2 Absauggebläse reinigen (Zusatzausrüstung) 482
9 7 Einzugskanal 483
9 7 1 Einzugsketten spannen 483
9 7 2 Absauggebläse reinigen (Zusatzausrüstung) 484
9 8 Abscheidung 485
9 8 1 Verstellung Verschlußklappen Abscheidekörbe reinigen 485
9 9 Elevatorketten 486
9 9 1 Kornelevatorkette spannen (Maschine ohne Ertragsmessgerät) 486
9 9 2 Kornelevatorkette spannen (Maschine mit Ertragsmessgerät / ohne Kugelhahn) 487
9 9 3 Kornelevatorkette spannen (Maschine mit Ertragsmessgerät / mit Kugelhahn) 487
9 9 4 Kornelevatorkette entspannen (Maschine mit Ertragsmessgerät) 488
9 9 5 Überkehrelevatorkette spannen 489
9 10 Antriebsriemen / Antriebsketten 490
9 10 1 Allgemeine Hinweise 490
9 10 2 Antriebsschema links (LEXION 600 mit JET STREAM-Reinigungssystem) 491
9 10 3 Antriebsschema rechts (LEXION 600 mit JET STREAM-Reinigungssystem) 493
9 10 4 Riemen (1) abbauen 495
9 10 5 Riemen (1) anbauen 495
9 10 6 Riemen (2) abbauen 496
9 10 7 Riemen (2) anbauen 498
9 10 8 Riemen (3) abbauen 499
9 10 9 Riemen (3) anbauen 500
9 10 10 Riemen (4) abbauen 502
9 10 11 Riemen (4) anbauen 504
9 10 12 Riemen (5) abbauen 505
9 10 13 Riemen (5) anbauen 507
9 10 14 Riemen (6) abbauen (mit Drehmomentstütze) 508
9 10 15 Riemen (6) anbauen (mit Drehmomentstütze) 509
9 10 16 Riemen (7) abbauen 510
9 10 17 Riemen (7) anbauen 513
9 10 18 Riemen (8) abbauen 515
9 10 19 Riemen (8) anbauen 516
9 10 20 Riemen (9) abbauen 517
9 10 21 Riemen (9) anbauen 520
9 10 22 Riemen (10) abbauen 522
9 10 23 Riemen (10) anbauen 523
9 10 24 Kette (11) abbauen 525
9 10 25 Kette (11) anbauen 526
9 10 26 Riemen (12) abbauen 527
9 10 27 Riemen (12) anbauen 528
9 10 28 Riemen (13) abbauen 530
9 10 29 Riemen (13) anbauen 531
9 10 30 Riemen (14) abbauen 532
9 10 31 Riemen (14) anbauen 533
9 10 32 Riemen (17) abbauen 534
9 10 33 Riemen (17) anbauen 535
9 10 34 Riemen (18) abbauen 537
9 10 35 Riemen (18) anbauen 539
9 10 36 Riemen (19) abbauen 540
9 10 37 Riemen (19) anbauen 541
9 10 38 Riemen (21) abbauen 543
9 10 39 Riemen (21) anbauen 545
9 10 40 Riemen (25) abbauen 546
9 10 41 Riemen (25) anbauen 548
9 10 42 Riemen (26) abbauen 550
9 10 43 Riemen (26) anbauen 552
9 10 44 Riemen (40) abbauen 553
9 10 45 Riemen (40) anbauen 554
9 10 46 Riemen (41) abbauen 555
9 10 47 Riemen (41) anbauen 556
9 10 48 Riemen (42) abbauen 558
9 10 49 Riemen (42) anbauen 559
9 10 50 Riemen (R47) abbauen 561
9 10 51 Riemen (R47) anbauen 562
9 10 52 Riemen (R47) einstellen 563
9 10 53 Riemen (49) abbauen 564
9 10 54 Riemen (49) anbauen 565
9 10 55 Riemen (50) abbauen 566
9 10 56 Riemen (50) anbauen 567
9 10 57 Riemen (52) abbauen 568
9 10 58 Riemen (52) anbauen 570
9 10 59 Riemen (53) abbauen 572
9 10 60 Riemen (53) anbauen 574
9 10 61 Riemen (54) abbauen 575
9 10 62 Riemen (54) anbauen 576
9 10 63 Kette (55) abbauen 577
9 10 64 Kette (55) anbauen 578
9 10 65 Kette (56) abbauen 579
9 10 66 Kette (56) anbauen 580
9 10 67 Riemen (R60) abbauen und anbauen 580
9 10 68 Riemen (R61) abbauen und anbauen 580
9 10 69 Kette (K62) abbauen 581
9 10 70 Kette (K62) anbauen 581
9 10 71 Kette (K62) einstellen 582
9 10 72 Riemen (R63) abbauen 582
9 10 73 Riemen (R63) anbauen 583
9 10 74 Riemen (R63) einstellen 583
9 10 75 Kette (K64) abbauen 584
9 10 76 Kette (K64) anbauen 585
9 10 77 Kette (K64) einstellen 586
9 11 Kabine / Klimaanlage 587
9 11 1 Kabinenfilter reinigen 587
9 11 2 Aggregate im Kabinendach reinigen 587
9 11 3 Kabinenscheiben reinigen 588
9 11 4 Kondensator reinigen 589
9 11 5 Kältemittelstand prüfen 589
Funktion der weißen Schwimmerkugel 589
Funktion der orangen Indikatorkugel: 589
9 11 6 Filtertrockner erneuern 590
9 11 7 Kältemittelfüllmenge – Kältemittel R 134 a 590
9 11 8 Öl für den Kompressor 590
9 11 9 Wartungsarbeiten vor der Ernte 590
9 11 10 Klimaanlage in Betrieb nehmen 591
9 12 Feuerlöscher 592
9 12 1 Feuerlöscher prüfen 592
9 13 Druckluftanlage (Zusatzausrüstung) 593
9 13 1 Druckluftanlage 593
9 13 2 Druckluft-Anschlussstellen 594
9 13 3 Druckluftpistole und Gewebeschlauch 594
9 13 4 Druckluftbehälter entwässern 595
9 13 5 Druckregler 595
9 13 6 Sicherheitsventil prüfen 596
9 14 Strohhäcksler (LEXION 600) 597
9 14 1 Schlegelmesser für Getreide wechseln 597
9 14 2 Strohleitblech ausbauen (Strohhäcksler mit Radialverteiler) 597
9 14 3 Strohleitblech einbauen (Strohhäcksler mit Radialverteiler) 598
Strohleitblech in Häckselposition einstellen: 598
Strohleitblech in Schwadposition einstellen: 599
9 14 4 Strohleitblech ausbauen (Reisstrohhäcksler mit Standardverteiler) 599
9 14 5 Strohleitblech einbauen (Reisstrohhäcksler mit Standardverteiler) 601
Strohleitblech in Schwadposition einstellen: 601
Strohleitblech in Häckselposition einstellen: 602
9 14 6 Schlegelmesser für Getreide abschrauben 602
9 14 7 Schlegelmesser für Getreide anschrauben 603
9 14 8 Gegenmesser wechseln 605
9 15 Einwinterung 606
9 15 1 Einwinterungsvorschläge für Mähdrescher 606
10 Wartung – Motor 608
10 1 Wichtige Wartungshinweise 608
10 1 1 Wichtige Wartungshinweise und Sicherheitsbestimmungen 608
10 1 2 Kühlwasser- und Luftansaugschläuche 608
10 1 3 Kühlflüssigkeit 608
10 1 4 Riemen 608
10 1 5 Motorraum und Gefahrenbereiche reinigen 609
10 1 6 Drehstromgenerator 609
10 2 Wartungstabellen 610
10 2 1 Wartungstabelle Mercedes-Benz OM 502 LA 610
10 3 Schmierstofftabellen 612
10 3 1 Schmierstofftabelle Motor Mercedes-Benz OM 502 LA 612
10 3 2 Schmierstofftabelle Kühlsystem Mercedes-Benz OM 502 LA 612
10 4 Motorenübersicht 613
10 4 1 Motorenübersicht Mercedes- Benz OM 502 LA 613
10 5 Kraftstoffanlage / Motoröl 614
10 5 1 Kraftstoffanlage 614
10 5 2 Kraftstofftank 614
10 5 3 Kraftstofftank Entlüftung 615
10 5 4 Zusatz-Kraftstofftank (LEXION 600, Zusatzausrüstung) 615
10 5 5 Absperrhahn für Zusatz-Kraftstofftank (LEXION 600, Zusatzausrüstung) 615
10 5 6 Wechselfilter – Zusatztank (LEXION 600) 616
10 5 7 Kraftstoff-Absperrhahn 616
10 5 8 Wasserabscheider / Kraftstoffvorfilter (Standardausrüstung – kleine Ausführung) 616
Kraftstoffvorfilter zerlegt 617
10 5 9 Wasserabscheider / Kraftstoffvorfilter (Zusatzausrüstung) 617
Wasserabscheider / Kraftstoffvorfilter zerlegt 617
10 5 10 Kraftstoff-Handförderpumpe mit Kraftstoff-Vorreiniger (Mercedes-Benz OM 502 LA) 618
10 5 11 Kraftstoff-Filtereinsatz wechseln (Mercedes-Benz OM 502 LA) 618
10 5 12 Kraftstoffanlage entlüften 619
10 5 13 Motor-Ölstandskontrolle 619
10 5 14 Motorölwechsel 619
10 5 15 Altöl ablassen 620
10 5 16 Ölfilter 621
10 5 17 Motoröl auffüllen 621
10 6 Kühlsystem 622
10 6 1 Kühlflüssigkeit 622
10 6 2 Wasserkühler Kühlflüssigkeit ablassen 622
10 6 3 Wasserkühler Kühlflüssigkeit auffüllen 623
10 6 4 Kühlmittelsorte identifizieren 624
10 6 5 Kühlflüssigkeit Mischungsverhältnis kontrollieren 625
10 6 6 Kühlmittel wechseln 626
10 6 7 Überhitzten Motor stillsetzen 628
Warnsignal: 628
10 6 8 Kühlaggregat reinigen 628
Klappe Kühlerkorbabsaugung (planar) öffnen 629
Netz öffnen 629
Netz reinigen 629
Kondensator öffnen 629
Kondensator reinigen 630
Kühler reinigen 630
Kondensator schließen 630
Netz schließen 630
Klappe Kühlerkorbabsaugung (planar) schließen 631
10 6 9 Kette (K62) schmieren 631
10 6 10 Abweiser montieren 632
Abweiser für Getreideeinsatz einbauen 632
Abweiser für Maiseinsatz einbauen (Option) 632
Abweiser einstellen 633
10 6 11 Düse einstellen 634
10 6 12 Störung Dieselmotor 634
10 7 Trockenluftfilter 636
10 7 1 Allgemein Trockenluftfilter 636
10 7 2 Warneinrichtung 637
10 7 3 Luftfilteransaugsieb reinigen (bis Maschinen-Nr ) 638
10 7 4 Luftfilteransaugsieb reinigen (ab Maschinen-Nr ) 638
10 7 5 Luftfilter mit Kunststoffgehäuse reinigen 639
Luftfilter-Hauptpatrone ausbauen 639
Luftfilter-Hauptpatrone reinigen 640
Luftfilter-Hauptpatrone einbauen 640
10 7 6 Luftfilter mit Metallgehäuse reinigen 641
Luftfilter-Hauptpatrone ausbauen 641
Luftfilter-Hauptpatrone reinigen 642
Luftfilter-Hauptpatrone einbauen 643
10 7 7 Sicherheitspatrone 643
10 7 8 Sicherheitspatrone (Kunststoffgehäuse) aus- und einbauen 644
10 7 9 Sicherheitspatrone (Metallgehäuse) aus- und einbauen 645
10 8 Drehstromgenerator 646
10 8 1 Drehstromgenerator reinigen 646
10 9 Elektrik / Elektronik 647
10 9 1 Batterie 647
10 9 2 Drehstromgenerator 648
10 10 Störung, mögliche Ursache bzw Abhilfe 649
10 10 1 Motor 649
10 11 Einwinterung 651
10 11 1 Einwinterungsvorschläge für Motoren 651
11 Schmierplan 652
11 1 Schmierstellen 652
11 1 1 Schmierintervalle 652
11 1 2 Schmierstellen – 10 h links 655
11 1 3 Schmierstellen – 50 h links 656
11 1 4 Schmierstellen – 50 h rechts 658
11 1 5 Schmierstellen – 100 h links 659
11 1 6 Schmierstellen – 100 h rechts 662
11 1 7 Schmierstellen – 500 h links 664
11 1 8 Schmierstellen – 500 h rechts 665
Index 666

IMAGES PREVIEW OF THE MANUAL:

CLAAS LEXION 600 BETRIEBSANLEITUNG – PDF DOWNLOAD (GERMAN):

PLEASE NOTE:

• This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
• The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
• Need any other service / repair / parts manual, please feel free to contact us at heydownloadss @gmail.com . We may surprise you with a nice offer

s.m
