Claas NAF CL 17 Planeten Lenkachse WARTUNGS- UND REPARATURANLEITUNG – PDF DOWNLOAD (GERMAN)

Description

Claas NAF CL 17 Planeten Lenkachse WARTUNGS- UND REPARATURANLEITUNG – PDF DOWNLOAD

DESCRIPTION:

Claas NAF CL 17 Planeten Lenkachse WARTUNGS- UND REPARATURANLEITUNG – PDF DOWNLOAD

1.1
Einführung

Die Serienproduktion der CL 17 begann im Juli 2002. Die Achse ist lenkbar und die Achsträger sind für einen festen Rahmenanbau konstruiert. Das Differential hat eine hydraulisch betätigte Lamellen Differentialsperre (MDDL / Multi disk differential lock) die auch während der Fahrt zugeschaltet werden kann. Die zwei außenliegenden Planetengetriebe werden über Doppelgelenkwellen angetrieben. Der Hauptantrieb erfolgt über einen Kardanflansch ∅150. Zum Einbau gelangen zwei hydraulisch betätigte Lamellenbremsen als Betriebsbremse.
TABLE OF CONTENTS:

Claas NAF CL 17 Planeten Lenkachse WARTUNGS- UND REPARATURANLEITUNG – PDF DOWNLOAD

1 ALLGEMEINES UND WARTUNGSARBEITEN 2
1.1 Einführung 2
1.2 Ersatzteilbestellung 2
1.3 Arbeitsbedingungen und Werkzeuge 3
1.4 Wartungsarbeiten 3
1.4.1 Schmierstofftabelle 3
1.4.2 Wartungsintervalle 4
2 REPARATURANLEITUNG 8
2.1 Austausch des kompletten Differentials 8
2.2 Reparaturen an Differential 9
2.2.1 Austausch von Tellerrad / Ritzel 9
2.2.2 Austausch des Differentialkorbs (Ausgleichsgetriebe) 20
2.2.3 Differentialsperre 21
2.3 Planetengetriebe 22
2.3.1 Trabantenkorb komplett auswechseln 24
2.3.2 Sonnenradwelle auswechseln 24
2.3.3 Druckpilzeinstellung überprüfen und einstellen. 25
2.3.4 Planetenbolzen und Planetenräder auswechseln 26
2.3.5 Zahnkranz auswechseln 26
2.4 Radlagerung 27
2.4.1 Radlager auswechseln 27
2.4.2 Radlager einstellen 29
2.5 Bremsen 30
2.5.1 Lamellenverschleiß prüfen 30
2.5.2 Kolbendichtungen austauschen 31
2.5.3 Bremslamellen und Druckfedern austauschen 33
2.6 Doppelgelenkwelle austauschen 35
2.6.1 Simmerringe auswechseln 36
2.7 Lenkschenkel-Lagerung 37
2.7.1 Achsschenkelbolzen ausbauen 37
2.7.2 Lagerbüchsen auswechseln 37
2.7.3 Achsschenkelbolzen einbauen 38
2.7.4 Lagerscheibenstärke ermitteln 38
2.8 Lenkzylinder auswechseln 39
2.9 Spur einstellen

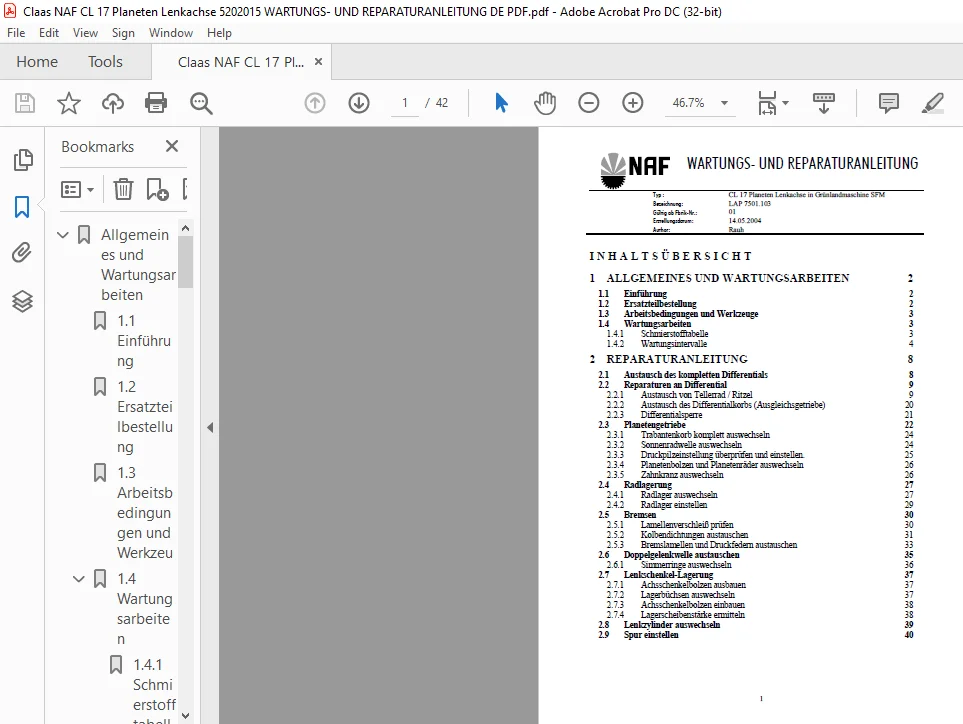

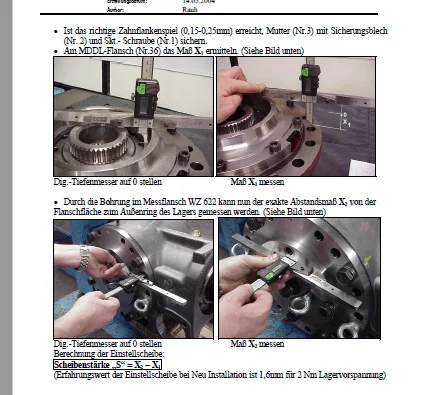

IMAGES PREVIEW OF THE MANUAL:
