Claas QUADRANT 2200 QUADRANT 2200 RC Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)
Original price was: $58.95.$21.95Current price is: $21.95.
Claas QUADRANT 2200 QUADRANT 2200 RC Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)
Description
Claas QUADRANT 2200 QUADRANT 2200 RC Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)
TABLE OF CONTENTS:
Claas QUADRANT 2200 QUADRANT 2200 RC Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)
Systemtechnik Hydraulik QUADRANT 2200………………………………………………………………………………… 1
Inhalt……………………………………………………………………………………………………………. 3
1 Schaltplan Gesamthydraulik QUADRANT 2200 ………………………………………………………………………….. 5
1.1 Schaltplan Gesamthydraulik QUADRANT 2200 – Rotocut bis Machinen Nr. 1166; – Fรถrderrotor bis Maschinen Nr. 1416 ……… 8
1.2 Schaltplan Gesamthydraulik QUADRANT 2200 Rotocut ab Maschinen Nr. 1167, Fรถrderrotor ab Maschinen Nr. 1417 …………10
2 Hauptventil……………………………………………………………………………………………………..13
2.1 Hauptventil ………………………………………………………………………………………………..14
2.2 2/2 Wegevenventil (Pressdruckรผberlastsicherung) ……………………………………………………………….18
2.3 Hydraulikzylinder (Presskanal)) …………………………………………………………………………….20
3 ROTOCUT Messer , Schneidboden …………………………………………………………………………………….23
3.1 4/3 – Wege Elektromagnetventil ROTOCUT Messer EIN / AUS Schneidboden รถffnen / schlieรen……………………………24
3.2 Hydraulikzylinder ROTOCUT Messer EIN/AUS ……………………………………………………………………..26
3.3 Hydraulikzylinder Schneidboden รถffnen / schlieรen ……………………………………………………………..28
4 Ballenausstoรer …………………………………………………………………………………………………31
4.1 4/3 – Wege Elektromagnetventil – Ballenausstoรer ROTOCUT bis Maschinen Nr. 1166; – Fรถrderrotor bis Maschinen Nr. 1416….32
4.2 4/3 – Wege Elektromagnetventil – Ballenausstoรer ROTOCUT ab Maschinen Nr. 1167; – Fรถrderrotor ab Maschinen Nr. 1417……34
4.3 Hydraulikzylinder Ballenausstoรer …………………………………………………………………………….36
5 Pickup heben/senken………………………………………………………………………………………………39
5.1 Druckbegrenzungsventil mit Druckspeicherblase (Pickup) …………………………………………………………40
5.2 Hydraulikzylinder Pickup heben / senken ……………………………………………………………………….42
6 Turbofan (Knoterreinigungsgeblรคse )………………………………………………………………………………..45
6.1 Hydraulikschaltplan Turbofan …………………………………………………………………………………46
6.2 Ventilblock Turbofan ………………………………………………………………………………………..48
7 Lenkachsverriegelung……………………………………………………………………………………………..51
7.1 Hydraulikschaltplan ………………………………………………………………………………………..52
8 Schwadverteiler………………………………………………………………………………………………….55
8.1 Hydraulikschaltplan Schwadverteiler …………………………………………………………………………..56
9 Ventileinsรคtze…………………………………………………………………………………………………..59
9.1 Ventileinsรคtze in Wegeventile ………………………………………………………………………………..60
9.2 Funktion der Ventileinsรคtze ………………………………………………………………………………….62
0299 189.2…………………………………………………………………………………………………………66

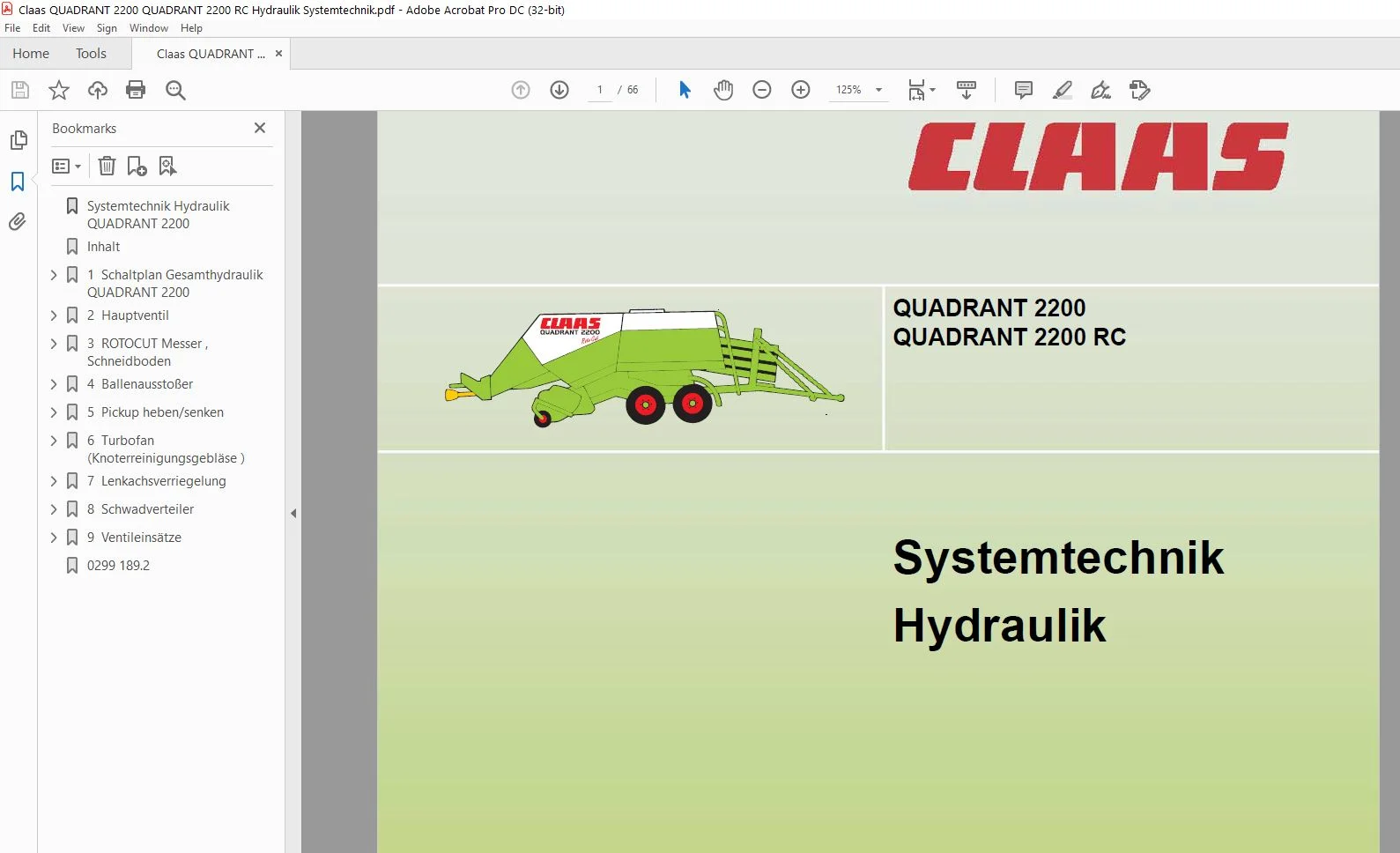

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:
- This is the SAME exact manual used by your dealers to fix your vehicle.
- The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
- Any queries / doubts regarding your purchase, please feel free to contactย [email protected]
S.V
