Claas Tractor FLEXPILOT System Fitting Instruction Manual- PDF DOWNLOAD

Description

Claas Tractor FLEXPILOT System Fitting Instruction Manual- PDF DOWNLOAD

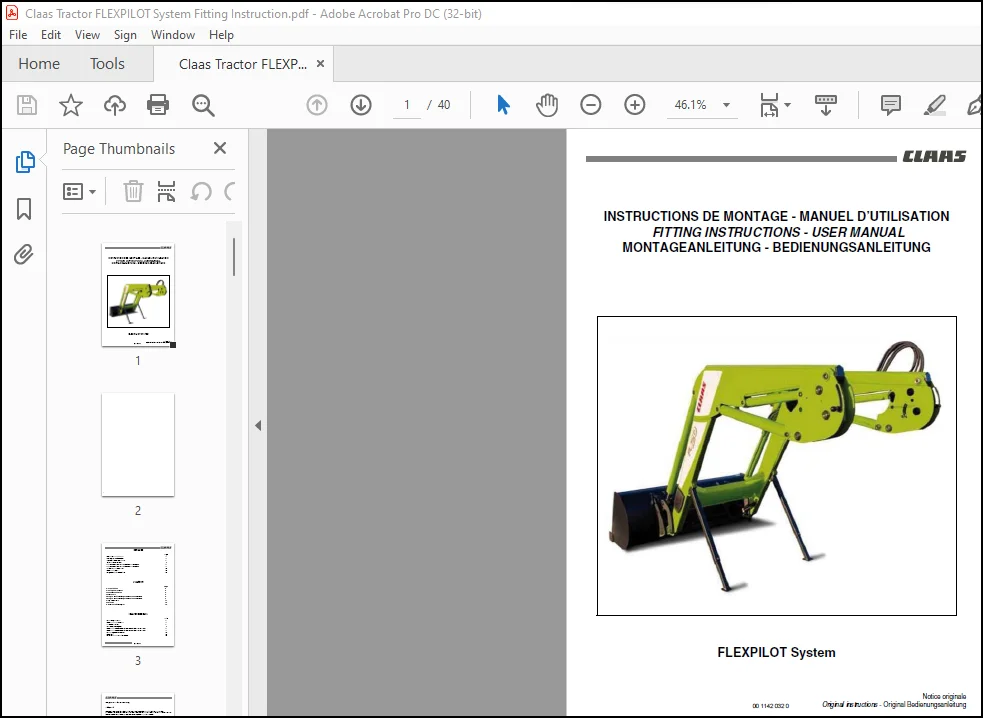

IMAGES OF MANUAL :

 DESCRIPTION:

Claas Tractor FLEXPILOT System Fitting Instruction Manual- PDF DOWNLOAD

INSTRUCTIONS À L’UTILISATEUR
GÉNÉRALITÉS
Le présent manuel constitue le guide d’utilisation pour la prise en main, l’emploi et l’entretien de la machine.
Lire attentivement le manuel et le conserver dans un endroit approprié afin de pouvoir le consulter en cas de besoin. Le
transmettre à tout autre utilisateur, y compris en cas de revente ou de prêt de la machine.
Pour maintenir la machine en parfait état et assurer sa fiabilité dans le temps, procéder aux opérations d’entretien prévues.
NETTOYAGE
Lorsque l’on emploie un nettoyeur haute pression, ne pas se placer trop près de la machine.
SÉCURITÉ
Avant toute utilisation du FLEXPILOT connaître parfaitement :
— Les manoeuvres d’attelage et de dételage du chargeur et des outils. Se reporter au “Manuel d’utilisation du chargeur”.
— Le fonctionnement des commandes du FLEXPILOT traitées dans ce manuel.
Avant d’utiliser la machine, lire les règles de sécurité et suivre les recommandations et consignes correspondantes.
PIÈCES DE RECHANGE
Utiliser exclusivement des pièces de rechange et des accessoires conformes aux préconisations du fabricant.
Ne pas modifier vous-même et ni par une autre personne la machine et ses accessoires (caractéristiques mécaniques,
électriques, hydrauliques, pneumatiques) sans demander au préalable l’accord écrit du fabricant.
Le non-respect de ces règles peut rendre votre machine dangereuse. En cas de dégâts ou blessures, la responsabilité
du fabricant sera entièrement dégagée.
GARANTIE
La garantie cesse immédiatement si les normes et instructions d’utilisation et d’entretien de la machine prévue par le présent
manuel ne sont pas respectées.
USER INSTRUCTIONS
GENERAL INFORMATION
This handbook will guide you through the use and maintenance of your machine. Please read the handbook carefully and keep it in an
appropriate place where you can consult it whenever you need to. Please hand it on to any other users, including to the new owner should
you sell your machine or if you lend it to anyone.
To keep your machine in perfect and reliable condition for as long as possible, make sure you carry out all scheduled maintenance
operations.
CLEANING
When using a high pressure cleaner, do not get too close to the machine.
SAFETY
Before using the FLEXPILOT the user must be aware of the following:
— The hitching and unhitching proceedure for the loader and tools, see the “Loader user manual”.
— The functioning of the FLEXPILOT controls dealt with in this manual.
Before using the machine, read all the safety instructions and follow the corresponding advice and suggestions.
SPARE PARTS
Only use spare parts and accessories that comply with the manufacture’s recommendations.
Do not modify your machine and its accessories (mechanical, electrical, hydraulic and pneumatic characteristics) yourself and do not have
them modified by other persons unless you have prior written permission to do so from the manufacturer.
If you do not follow these rules, you may make your machine dangerous. The manufacturer will not be held at all liable for any
resulting damage or injuries.
GUARANTEE
If the standards and instructions of use and maintenance of the machine as set out in this manual are not adhered to, the guarantee will
be immediately lifted and no longer applicable.
BENUTZUNGSHINWEISE
ALLGEMEINES
Dieses Gebrauchs- und Wartungshandbuch enthält alle Anleitungen für die Inbetriebnahme, den Gebrauch und die Wartung Ihres Geräts.
Lesen Sie das Handbuch aufmerksam durch und bewahren Sie es an einem geeigneten Ort auf, um es bei Bedarf konsultieren zu können.
Geben Sie es an jeden Verwender des Geräts weiter, einschließlich beim Verkauf oder Verleih Ihres Geräts.
Damit das Gerät in einwandfreiem Zustand bleibt und seine zuverlässige Funktionsweise behält, führen Sie die vorgesehen Wartungen
durch.
REINIGUNG DES GERÄTS
Begeben Sie sich bei Einsatz eines Hochdruckreinigers nicht zu nahe an das Gerät.
SICHERHEIT
Für den Einsatz des FLEXPILOT werden folgende Vorkenntnisse vorausgesetzt:
— An- und Abkuppeln des Laders und der Geräte (siehe Bedienungsanleitung des Laders)
— Bedienung des FLEXPILOT gemäß vorliegender Anleitung
Lesen Sie die Sicherheitshinweise vor dem Gebrauch des Geräts durch und befolgen Sie alle zutreffenden Vorgaben und Empfehlungen.
ERSATZTEILE
Verwenden Sie nur Ersatzteile und Zusatzkomponenten, die den Herstellerempfehlungen entsprechen.
Führen Sie keine Änderungen an Ihrem Gerät oder dessen Zubehör durch (mechanische, elektrische, hydraulische und pneumatische
Eigenschaften) bzw. lassen Sie keine solchen Änderungen durch andere Personen durchführen, ohne vorher das schriftliche
Einverständnis Ihres Herstellers einzuholen.
Bei Nichteinhaltung dieser Vorgaben wird Ihr Gerät zu einer Gefahr für Sie und andere Personen. Der Hersteller übernimmt
keinerlei Haftung für Schäden oder Verletzungen.
GARANTIE
Die Garantie erlischt sofort, wenn die für das Gerät geltenden Gebrauchs- und Wartungsvorgaben dieses Handbuchs nicht eingehalten
werden

TABLE OF CONTENTS:

Claas Tractor FLEXPILOT System Fitting Instruction Manual- PDF DOWNLOAD

Instructions à l’utilisateur 1
Montage du manipulateur 3
Caractéristiques techniques 6
Alimentation électrique 7
Faisceau électrique pour FLEXPILOT 4 fonctions 8
Faisceau électrique pour FLEXPILOT 6 fonctions 9
Utilisation du FLEXPILOT 10
Pièces détachées 13
Purge du circuit hydraulique 16
INHALTSVERZEICHNIS
Seite
Benutzungshinweise 2
Einbau des Bedienhebels 3
Technische Daten 6
Spannungsversorgung 7
Einbau des Kabelbaumes für den 4-Funktionen FLEXPILOT 8
Einbau des Kabelbaumes für den 6-Funktionen FLEXPILOT 9
Bedienung des FLEXPILOT 12
Einzelteil 13
Entlüftung das Hydraulikkreislauf 16
CONTENTS
User instructions 2
Mounting the monolever 3
Technical specifications 6
Power supply 7
Laying the electric cabling for a 4-function FLEXPILOT 8
Laying the electric cabling for a 6-function FLEXPILOT 9
Using FLEXPILOT 11
Spare parts 13
Hydraulic circuit blowing-off
Benutzungshinweise 2
Einbau des Bedienhebels 3
Technische Daten 6
Spannungsversorgung 7
Einbau des Kabelbaumes für den 4-Funktionen FLEXPILOT 8
Einbau des Kabelbaumes für den 6-Funktionen FLEXPILOT 9
Bedienung des FLEXPILOT 12
Einzelteil 13
Entlüftung das Hydraulikkreislauf

PLEASE NOTE:

• This is the exact same manual used by your dealerships to service your vehicle.
• The same can be yours in the next 2-3 minutes as you will be directed to the download page immediately after paying for the manual.
• For any questions/doubts regarding your purchase, please do not hesitate to contact [email protected]
  S.M.
