CLAAS VARIANT 280-260 Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)

Description

CLAAS VARIANT 280-260 Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)

FILE DETAILS:

CLAAS VARIANT 280-260 Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)

Language : German
Pages : 74
Downloadable : Yes
File Type : PDF
Size: 2.52 MB

TABLE OF CONTENTS:

CLAAS VARIANT 280-260 Hydraulik Systemtechnik – PDF DOWNLOAD (GERMAN)

11 Schaltplan – ohne Aktivhydraulik 6
12 Schaltplan – mit Aktivhydraulik, mit integriertem Druckh10
13 Schaltplan – mit Aktivhydraulik, ohne integriertem Druck12
14 Schaltplan – mit Aktivhydraulik, Hauptventilblock 039 8614
21 Funktion – ohne Aktivhydraulik18
22 Funktion – mit Aktivhydraulik, mit integriertem Druckhal22
23 Funktion – mit Aktivhydraulik, ohne integriertem Druckha26
24 Funktion – mit Aktivhydraulik, Hauptventilblock 039 86630
31 Hauptventilblock – ohne Aktivhydraulik36
32 Absperrventil Presskammer (Service) – ohne Aktivhydrauli40
33 Sperrblock (734)44
34 Druckbegrenzungsventil (754), Elektromagnetventil Pressd46
35 Stromregler (755, 756)48
36 Rotorabschaltkupplung50
37 Elektromagnetventil ROTO CUT Messerkamm Ein/Aus (Y54/Y5556
371 Elektromagnetventil ROTO CUT Messerkamm Ein/Aus (Y54/Y58
38 Hauptventilblock – mit Aktivhydraulik60
381 Hauptventilblock – mit Aktivhydraulik (ab Maschinen-Nr66

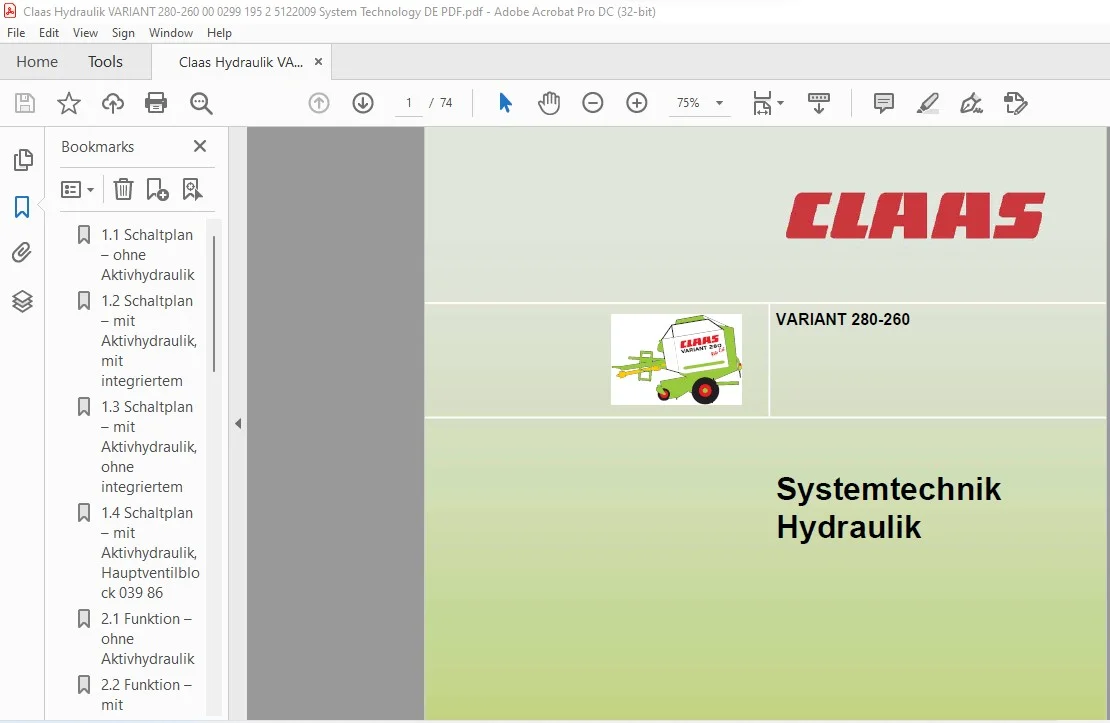

IMAGES PREVIEW OF THE MANUAL:
