Claas VARIANT 380 / 385 VARIANT 360 / 365 Komfort-Garnbindung Anbauanleitung Manual

Description

Claas VARIANT 380 / 385 VARIANT 360 / 365 Komfort-Garnbindung Anbauanleitung Manual

DESCRIPTION:

Claas VARIANT 380 / 385 VARIANT 360 / 365 Komfort-Garnbindung Anbauanleitung Manual

1 Zu dieser Anleitung
1.1 Allgemeine Hinweise
1.1.1 Allgemeines

In dieser Anleitung wird die Vorgehensweise zur Montage einer Komfort-Garnbindung an folgenden Pressen beschrieben

– VARIANT 380 / 385 – Typ 752
– VARIANT 360 / 365 – Typ 751

Diese Anleitung betrifft nur bereits mit Komfort- Garnbindung ausgerüstete Pressen. Unbedingt die in der Betriebsanleitung der Presse beschriebenen Sicherheitsvorschriften befolgen

TABLE OF CONTENTS:

Claas VARIANT 380 / 385 VARIANT 360 / 365 Komfort-Garnbindung Anbauanleitung Manual

VARIANT 380 / 385VARIANT 360 / 365 1
Inhaltsverzeichnis 3
1 Zu dieser Anleitung 4
11 Allgemeine Hinweise 4
111 Allgemeines 4
112 Auszurüstende Maschinen 4
2 Sicherheit 5
21 Allgemeine Hinweise 5
211 Allgemeines 5
212 Benutzung gemäß Zweckbestimmung 5
22 Sicherheitsvorschriften 6
221 Kennzeichnung der Gefahrenhinweise 6
222 Allgemeine Vorschriften zur Sicherheit und Unfallverhütung 7
223 Parken der Maschine 7
3 Stückliste 8
31 Teilesatz 8
311 Komfort-Garnbindung VARIANT 8
Teilesatz 00 0844 908 0 8
Befestigungsmaterial13
4 Anbau14
41 Einleitung14
411 Allgemeines14
412 Sichern der Presse14
413 Anzugsdrehmomente16
42 Maschine vorbereiten17
421 Linke Seite17
422 Rechte Seite18
43 Satz anbauen20
431 Einbau der Leitbleche20
432 Einbau der Gummiwalze und der Druckrolle21
433 Einbau der Bindung23
434 Einbau des Antriebs der Garnbindung27
435 Einbau des Antriebs der Netzbindung29
436 Einbau des Antriebsriemens und der Riemenbremse30
437 Einbau der Garnbremse32
Einstellung des Garnspanners34
438 Ausstattung des Garnkastens34
439 Aufkleber anbringen38
4310 Elektrische Anschlüsse38
Maschine mit Kabelbaum für die Bindung38
Maschine ohne Kabelbaum für die Bindung40
4311 Aktivierung und Inbetriebnahme42
Index43
A43
E43
K43
S43
T43
V43

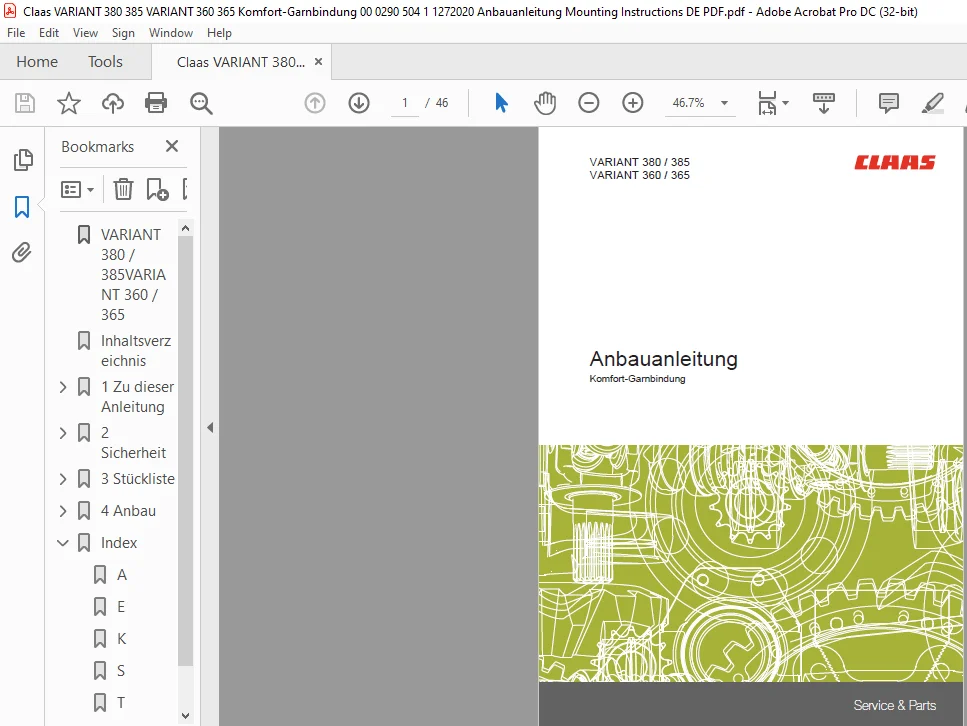

IMAGES PREVIEW OF THE MANUAL:
