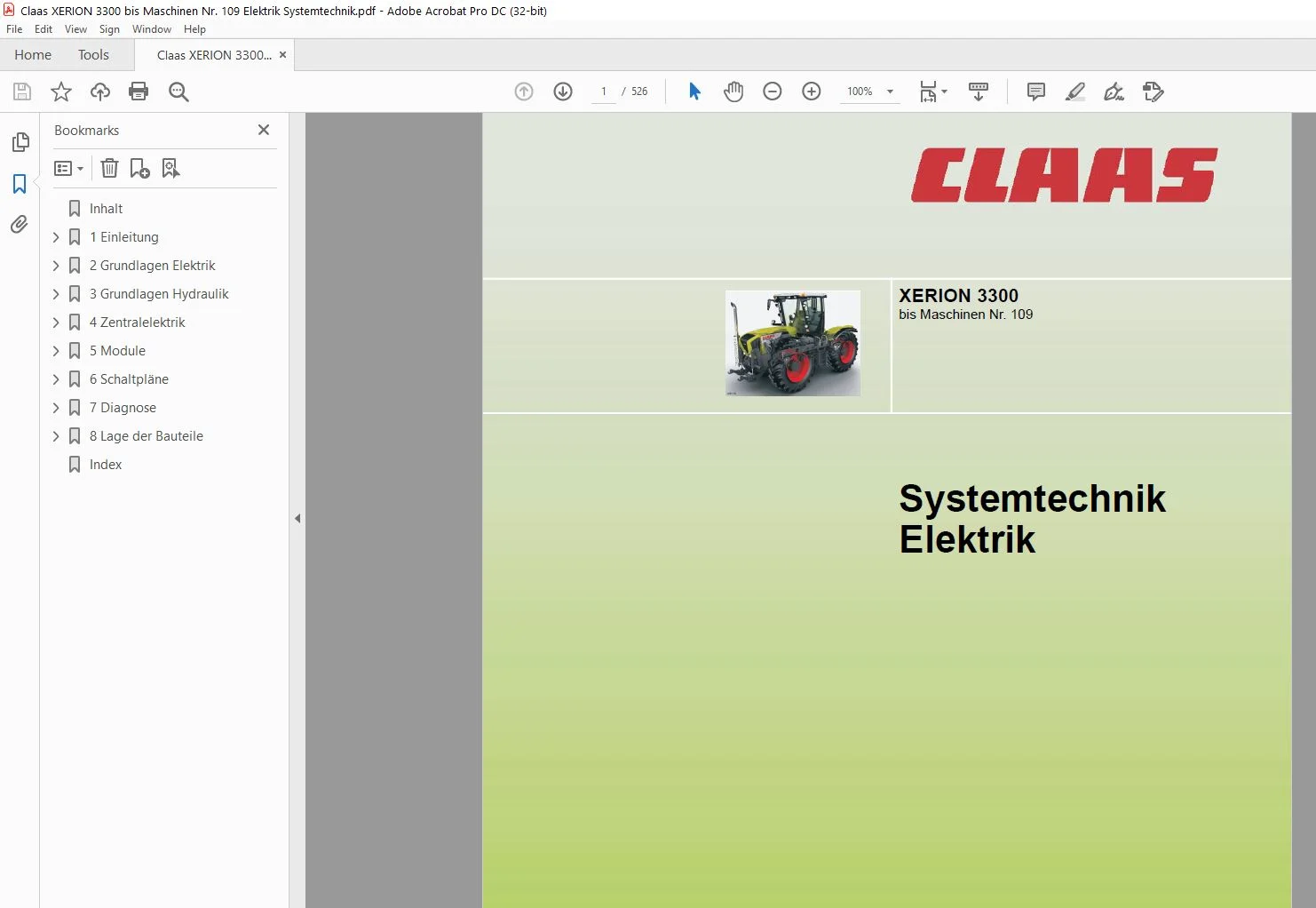

Claas XERION 3300 bis Maschinen Nr. 109 Elektrik Systemtechnik – PDF DOWNLOAD (GERMAN)

Description

Claas XERION 3300 bis Maschinen Nr. 109 Elektrik Systemtechnik – PDF DOWNLOAD (GERMAN)

FILE DETAILS:

Claas XERION 3300 bis Maschinen Nr. 109 Elektrik Systemtechnik – PDF DOWNLOAD (GERMAN)

Language : German
Pages : 526
Downloadable : Yes
File Type : PDF
Size: 14.5 MB

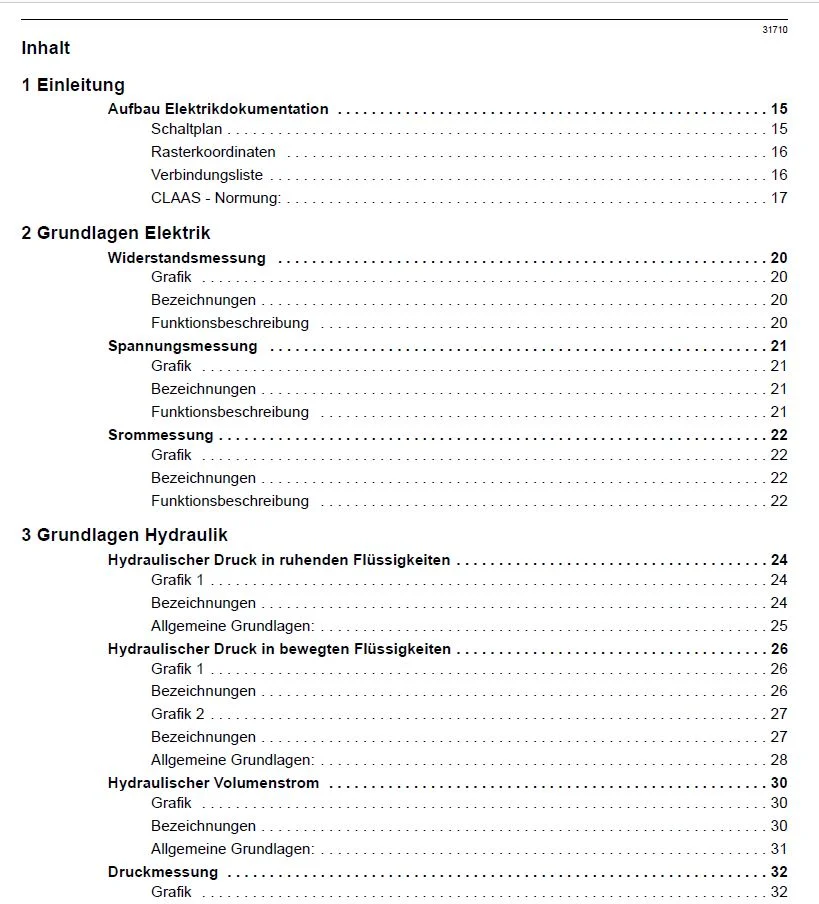

TABLE OF CONTENTS:

Claas XERION 3300 bis Maschinen Nr. 109 Elektrik Systemtechnik – PDF DOWNLOAD (GERMAN)

Inhalt……………………………………………………………………….. 3
1 Einleitung………………………………………………………………….. 15
Aufbau Elektrikdokumentation………………………………………………… 15
Schaltplan…………………………………………………………….. 15
Rasterkoordinaten………………………………………………………. 16
Verbindungsliste……………………………………………………….. 16
CLAAS – Normung:……………………………………………………….. 17
2 Grundlagen Elektrik………………………………………………………….. 19
Widerstandsmessung…………………………………………………………. 20
Grafik………………………………………………………………… 20
Bezeichnungen………………………………………………………….. 20
Funktionsbeschreibung…………………………………………………… 20
Spannungsmessung…………………………………………………………… 21
Grafik………………………………………………………………… 21
Bezeichnungen………………………………………………………….. 21
Funktionsbeschreibung…………………………………………………… 21
Srommessung……………………………………………………………….. 22
Grafik………………………………………………………………… 22
Bezeichnungen………………………………………………………….. 22
Funktionsbeschreibung…………………………………………………… 22
3 Grundlagen Hydraulik…………………………………………………………. 23
Hydraulischer Druck in ruhenden Flüssigkeiten…………………………………. 24
Grafik 1………………………………………………………………. 24
Bezeichnungen………………………………………………………….. 24
Allgemeine Grundlagen:………………………………………………….. 25
Hydraulischer Druck in bewegten Flüssigkeiten…………………………………. 26
Grafik 1………………………………………………………………. 26
Bezeichnungen………………………………………………………….. 26
Grafik 2………………………………………………………………. 27
Bezeichnungen………………………………………………………….. 27
Allgemeine Grundlagen:………………………………………………….. 28
Hydraulischer Volumenstrom………………………………………………….. 30
Grafik………………………………………………………………… 30
Bezeichnungen………………………………………………………….. 30
Allgemeine Grundlagen:………………………………………………….. 31
Druckmessung………………………………………………………………. 32
Grafik………………………………………………………………… 32
Bezeichnungen………………………………………………………….. 32
Allgemeine Grundlagen:………………………………………………….. 32
Volumenstrommessung………………………………………………………… 33
Grafik………………………………………………………………… 33
Bezeichnungen………………………………………………………….. 33
Funktionsbeschreibung…………………………………………………… 33
Schaltzeichen in der Fluidtechnik……………………………………………. 34
Schaltzeichen und Erklärungen……………………………………………. 34
4 Zentralelektrik……………………………………………………………… 43
Zentralelektrik 0596 781.2 (bis Maschinen-Nr.50)………………………………. 43
Ansicht von oben……………………………………………………….. 44
Ansicht von hinten……………………………………………………… 45
Elektronische Bauteile………………………………………………….. 46
Module………………………………………………………………… 46
Sicherungen (Maschinennummer 78100005 – 78100020) …………………………. 47
Sicherungen (Maschinennummer 78100021 – 78100050) …………………………. 49
Relais………………………………………………………………… 52
Zentralelektrik 0596 783.0 (ab Maschinen-Nr.50)……………………………….. 55
Ansicht von oben……………………………………………………….. 56
Ansicht von hinten……………………………………………………… 57
Elektronische Bauteile………………………………………………….. 58
Module………………………………………………………………… 58
Sicherungen (Maschinennummer 78100051 – 78100109)………………………….. 58
Relais………………………………………………………………… 61
5 Module……………………………………………………………………… 63
Moduldarstellung…………………………………………………………… 63
Übersicht 1……………………………………………………………. 64
Übersicht 2……………………………………………………………. 65
Übersicht 3……………………………………………………………. 66
Modulbelegung……………………………………………………………… 67
Modul A006 – Klimaautomatik……………………………………………… 67
Modul A007 – Kabinengebläse Drehzahlregler………………………………… 69
Modul A015 – elektronische Motorsteuerung CAT……………………………… 70
Modul A030 – Terminal Cebis……………………………………………… 72
Modul A055 Elektro- hydraulische Lenkung (EHL) Stecker 1, bis Fahrzeug Nr. 50…. 74
Modul A055 Elektro- hydraulische Lenkung (EHL) Stecker 2, bis Fahrzeug Nr. 50…. 77
Modul A055 Elektro- hydraulische Lenkung (EHL) Stecker 1, ab Fahrzeug Nr. 51….. 82
Modul A055 Elektro- hydraulische Lenkung (EHL) Stecker 2, ab Fahrzeug Nr. 51….. 85
Modul A056 – VDC (Vehicle drive control)………………………………….. 90
Modul A057 – Getriebesteuerung (TCU)……………………………………… 95
Modul A058 – Hubwerksregelung (EHR)………………………………………. 99
Modul A059-1 Ventilsteuerung (VCU)………………………………………..102
Modul A059-2 – Ventilsteuerung (VCU) ……………………………………..104
Modul A060 – Hydrauliksteuerung (HYD)……………………………………..106
Modul A061 – Bordinformator XERION (XIF)…………………………………..111
Modul A062 – externe Steuerung (EXT)………………………………………115
Modul A070 – Power-Hydraulik (PHM)………………………………………..118
6 Schaltpläne………………………………………………………………….121
01a Hauptspannungsversorgung, Anlasser Dieselmotor……………………………..121
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..122
Bezeichnungen…………………………………………………………..123
Funktionsbeschreibung……………………………………………………123
Diagnosetabelle 1……………………………………………………….123
Steckerbelegung…………………………………………………………124
Verbindungsliste………………………………………………………..124
01b Hauptspannungsversorgung, Anlasser Dieselmotor……………………………..125
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………126
Bezeichnungen…………………………………………………………..127
Funktionsbeschreibung……………………………………………………127
Diagnosetabelle 1……………………………………………………….127
Steckerbelegung…………………………………………………………128
Verbindungsliste………………………………………………………..128
02a Dieselmotor starten, Dieselmotordrehzahlverstellung…………………………129
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..130
Bezeichnungen…………………………………………………………..131
Funktionsbeschreibung……………………………………………………131
Schaltlogik E-Gas……………………………………………………….133
Diagnosetabelle 2……………………………………………………….133
Steckerbelegung…………………………………………………………134
Verbindungsliste………………………………………………………..134
02b Dieselmotor starten, Dieselmotordrehzahlverstellung…………………………137
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………138
Bezeichnungen…………………………………………………………..139
Funktionsbeschreibung……………………………………………………139
Schaltlogik E-Gas……………………………………………………….141
Diagnosetabelle 2……………………………………………………….141
Steckerbelegung…………………………………………………………143
Verbindungsliste………………………………………………………..143
03a Dieselmotorüberwachung…………………………………………………..145
Schaltplan (DIN A3)……………………………………………………..146
Bezeichnungen…………………………………………………………..147
Messwerttabelle…………………………………………………………147
Funktionsbeschreibung……………………………………………………147
Diagnosetabelle 3……………………………………………………….148
Steckerbelegung…………………………………………………………148
Verbindungsliste………………………………………………………..148
04a Straßenfahrtschaltung, Konstantdruckschaltung………………………………149
Schaltplan (DIN A3)……………………………………………………..150
Bezeichnungen…………………………………………………………..151
Messwerttabelle…………………………………………………………151
Funktionsbeschreibung……………………………………………………152
Diagnosetabelle 4……………………………………………………….153
Steckerbelegung…………………………………………………………154
Verbindungsliste………………………………………………………..154
05a Terminal……………………………………………………………….155
Schaltplan (DIN A3)……………………………………………………..156
Bezeichnungen…………………………………………………………..157
Funktionsbeschreibung……………………………………………………157
Steckerbelegung…………………………………………………………158
Verbindungsliste………………………………………………………..158
06a CAN-Bus………………………………………………………………..159
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..160
Bezeichnungen…………………………………………………………..161
Funktionsbeschreibung……………………………………………………162
CAN-BUS Netzwerk………………………………………………………..162
Messwerttabelle 250 kB CAN BUS Fahrzeug (Vehicle CAN-BUS)……………………163
Messwerttabelle 250 kB CAN BUS Hydraulik…………………………………..163
Messwerttabelle J1939 CAN BUS…………………………………………….163
Messwerttabelle ISO 11783 CAN BUS…………………………………………163
Steckerbelegung…………………………………………………………164
Verbindungsliste………………………………………………………..164
06b CAN-Bus………………………………………………………………..169
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………170
Bezeichnungen…………………………………………………………..171
Funktionsbeschreibung……………………………………………………172
CAN-BUS Netzwerk………………………………………………………..173
Messwerttabelle 250 kB CAN BUS Fahrzeug (Vehicle CAN-BUS)……………………173
Messwerttabelle 250 kB CAN BUS Hydraulik…………………………………..173
Messwerttabelle J1939 CAN BUS…………………………………………….174
Messwerttabelle ISO 11783 CAN BUS…………………………………………174
Steckerbelegung…………………………………………………………175
Verbindungsliste………………………………………………………..175
07a Zapfwellenschaltung Heck…………………………………………………179
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..180
Bezeichnungen…………………………………………………………..181
Messwerttabelle…………………………………………………………181
Funktionsbeschreibung……………………………………………………182
Logiktabelle: Heck PTO Schalter S114 (intern Kabine)………………………..183
Logiktabelle: Heck PTO Schalter U30 (extern Kotflügel)………………………183
Diagnosetabelle 7……………………………………………………….183
Steckerbelegung…………………………………………………………184
Verbindungsliste………………………………………………………..184
07b Zapfwellenschaltung Heck…………………………………………………187
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………188
Bezeichnungen…………………………………………………………..189
Messwerttabelle…………………………………………………………189
Funktionsbeschreibung……………………………………………………190
Logiktabelle: Heck PTO Schalter S114 (intern Kabine)………………………..191
Logiktabelle: Heck PTO Schalter U30 (extern Kotflügel)………………………191
Diagnosetabelle 7……………………………………………………….191
Steckerbelegung…………………………………………………………192
Verbindungsliste………………………………………………………..192
08a Zapfwellenschaltung II Nebenabtrieb……………………………………….195
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..196
Bezeichnungen…………………………………………………………..197
Messwerttabelle…………………………………………………………197
Funktionsbeschreibung……………………………………………………197
Logiktabelle: Nebenabtrieb PTO2 Schalter S113………………………………199
Diagnosetabelle 8a………………………………………………………199
Steckerbelegung…………………………………………………………201
Verbindungsliste………………………………………………………..201
08b Zapfwellenschaltung II Nebenabtrieb / Powerhydraulik………………………..203
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………204
Bezeichnungen…………………………………………………………..205
Messwerttabelle…………………………………………………………205
Funktionsbeschreibung……………………………………………………205
Logiktabelle: Nebenabtrieb PTO2 Schalter S113………………………………207
Diagnosetabelle 8b………………………………………………………207
Steckerbelegung…………………………………………………………208
Verbindungsliste………………………………………………………..209
09a Externe Bedienung (EXT-Modul)…………………………………………….211
Schaltplan (DIN A3)……………………………………………………..212
Bezeichnungen…………………………………………………………..213
Funktionsbeschreibung……………………………………………………213
Diagnosetabelle 9……………………………………………………….213
Steckerbelegung…………………………………………………………215
Verbindungsliste………………………………………………………..215
10a ISO-Terminal, ISO-Bedienung………………………………………………217
Schaltplan (DIN A3)……………………………………………………..218
Bezeichnungen…………………………………………………………..219
Funktionsbeschreibung……………………………………………………219
Diagnosetabelle 10………………………………………………………220
Verbindungsliste………………………………………………………..220
11a ISO-Signal Steckdose…………………………………………………….223
Schaltplan (DIN A3)……………………………………………………..224
Bezeichnungen…………………………………………………………..225
Funktionsbeschreibung……………………………………………………225
Diagnosetabelle 11………………………………………………………225
Steckerbelegung…………………………………………………………226
Verbindungsliste………………………………………………………..226
12a Programmierbare Funktionen (F-Tasten)……………………………………..227
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..228
Bezeichnungen…………………………………………………………..229
A52 Modul Multifunktionsgriff…………………………………………….229
Funktionsbeschreibung……………………………………………………230
Diagnosetabelle 12………………………………………………………230
Steckerbelegung…………………………………………………………231
Verbindungsliste………………………………………………………..231
12b Programmierbare Funktionen (F-Tasten)……………………………………..233
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………234
Bezeichnungen…………………………………………………………..235
A52 Modul Multifunktionsgriff…………………………………………….235
Funktionsbeschreibung……………………………………………………236
Diagnosetabelle 12………………………………………………………236
Steckerbelegung…………………………………………………………237
Verbindungsliste………………………………………………………..237
13a Anschluß Aufbaugeräte……………………………………………………239
Schaltplan (DIN A3)……………………………………………………..240
Bezeichnungen…………………………………………………………..241
Funktionsbeschreibung……………………………………………………241
Steckerbelegung…………………………………………………………242
Verbindungsliste………………………………………………………..242
14a Dreipunkt Streben……………………………………………………….245
Schaltplan (DIN A3)……………………………………………………..246
Bezeichnungen…………………………………………………………..247
Funktionsbeschreibung……………………………………………………247
Diagnosetabelle 14………………………………………………………248
Steckerbelegung…………………………………………………………249
Verbindungsliste………………………………………………………..249
15a Zapfwellenschaltung Heck (Automatik)………………………………………251
Schaltplan (DIN A3)……………………………………………………..252
Bezeichnungen…………………………………………………………..253
Messwerttabelle…………………………………………………………253
Funktionsbeschreibung……………………………………………………254
Diagnosetabelle 15 ……………………………………………………..256
Steckerbelegung…………………………………………………………258
Verbindungsliste………………………………………………………..258
20a Fronthydraulik………………………………………………………….259
Schaltplan (DIN A3)……………………………………………………..260
Bezeichnungen…………………………………………………………..261
A52 Modul Multifunktionsgriff…………………………………………….262
Messwerttabelle…………………………………………………………262
Funktionsbeschreibung……………………………………………………263
Diagnosetabelle 20………………………………………………………264
Steckerbelegung…………………………………………………………265
Verbindungsliste………………………………………………………..265
21a Heckhydraulik EHR……………………………………………………….267
Schaltplan (DIN A3)……………………………………………………..268
Bezeichnungen…………………………………………………………..269
A52 Modul Multifunktionsgriff…………………………………………….270
Messwerttabelle…………………………………………………………270
Funktionsbeschreibung……………………………………………………270
Diagnosetabelle 21………………………………………………………274
Steckerbelegung…………………………………………………………275
Verbindungsliste………………………………………………………..275
22a Serviceventile, Zusatzsteuergeräte………………………………………..277
Schaltplan (DIN A3)……………………………………………………..278
Bezeichnungen…………………………………………………………..279
Messwerttabelle…………………………………………………………279
Funktionsbeschreibung……………………………………………………280
Diagnosetabelle 22………………………………………………………281
Steckerbelegung…………………………………………………………283
Verbindungsliste………………………………………………………..283
23a Serviceventil blau………………………………………………………285
Schaltplan (DIN A3)……………………………………………………..286
Bezeichnungen…………………………………………………………..287
Messwerttabelle…………………………………………………………287
Funktionsbeschreibung……………………………………………………288
Diagnosetabelle 23………………………………………………………288
Steckerbelegung…………………………………………………………289
Verbindungsliste………………………………………………………..289
26a Maschinenüberwachung (Hydraulik)………………………………………….291
Schaltplan (DIN A3)……………………………………………………..292
Bezeichnungen…………………………………………………………..293
Messwerttabelle…………………………………………………………293
Funktionsbeschreibung……………………………………………………294
Diagnosetabelle 26………………………………………………………296
Steckerbelegung…………………………………………………………297
Verbindungsliste………………………………………………………..297
27a Externe Sensorüberwachung………………………………………………..299
Schaltplan (DIN A3)……………………………………………………..300
Bezeichnungen…………………………………………………………..301
Funktionsbeschreibung……………………………………………………301
Steckerbelegung…………………………………………………………301
Verbindungsliste………………………………………………………..301
28a EHL (Autopilot), Kabinenpositionserkennung…………………………………303
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..304
Bezeichnungen…………………………………………………………..305
Messwerttabelle…………………………………………………………306
Funktionsbeschreibung……………………………………………………307
Logiktabelle: Notlenkpumpen Überwachung……………………………………311
Logiktabelle: Kabinenpositionserkennung …………………………………..311
Diagnosetabelle 28a……………………………………………………..311
Steckerbelegung…………………………………………………………314
Verbindungsliste………………………………………………………..314
28b EHL (Autopilot), Kabinenpositionserkennung…………………………………317
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………318
Bezeichnungen…………………………………………………………..319
Messwerttabelle…………………………………………………………321
Funktionsbeschreibung……………………………………………………322
Logiktabelle: Notlenkpumpen Überwachung……………………………………326
Logiktabelle: Kabinenpositionserkennung …………………………………..326
Diagnosetabelle 28b……………………………………………………..326
Steckerbelegung…………………………………………………………329
Verbindungsliste………………………………………………………..329
30a Rundumlicht…………………………………………………………….333
Schaltplan (DIN A3)……………………………………………………..334
Bezeichnungen…………………………………………………………..335
Funktionsbeschreibung……………………………………………………335
Steckerbelegung…………………………………………………………335
Verbindungsliste………………………………………………………..335
31a Pendelachse sperren……………………………………………………..337
Schaltplan (DIN A3)……………………………………………………..338
Bezeichnungen…………………………………………………………..339
Messwerttabelle…………………………………………………………339
Funktionsbeschreibung……………………………………………………339
Diagnosetabelle 31………………………………………………………340
Steckerbelegung…………………………………………………………341
Verbindungsliste………………………………………………………..341
32a Differenziale sperren……………………………………………………343
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..344
Bezeichnungen…………………………………………………………..345
Messwerttabelle…………………………………………………………345
Funktionsbeschreibung……………………………………………………346
Diagnosetabelle 32………………………………………………………347
Steckerbelegung…………………………………………………………348
Verbindungsliste………………………………………………………..348
32b Differenziale sperren……………………………………………………349
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………350
Bezeichnungen…………………………………………………………..351
Messwerttabelle…………………………………………………………351
Funktionsbeschreibung……………………………………………………351
Diagnosetabelle 32………………………………………………………353
Steckerbelegung…………………………………………………………354
Verbindungsliste………………………………………………………..354
33a Kabine drehen…………………………………………………………..355
Schaltplan (DIN A3)……………………………………………………..356
Bezeichnungen…………………………………………………………..357
Messwerttabelle…………………………………………………………357
Funktionsbeschreibung……………………………………………………358
Diagnosetabelle 33………………………………………………………359
Steckerbelegung…………………………………………………………360
Verbindungsliste………………………………………………………..360
36a Blinkanlage (Europa)…………………………………………………….361
Schaltplan (DIN A3)……………………………………………………..362
Bezeichnungen…………………………………………………………..363
Funktionsbeschreibung……………………………………………………364
Diagnosetabelle 36………………………………………………………364
Steckerbelegung…………………………………………………………365
Verbindungsliste………………………………………………………..365
37a Scheibenwischer, Scheibenwaschanlage………………………………………367
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..368
Bezeichnungen…………………………………………………………..369
Funktionsbeschreibung……………………………………………………369
Steckerbelegung…………………………………………………………369
Verbindungsliste………………………………………………………..369
37b Scheibenwischer…………………………………………………………371
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………372
Bezeichnungen…………………………………………………………..373
Funktionsbeschreibung……………………………………………………373
Steckerbelegung…………………………………………………………373
Verbindungsliste………………………………………………………..373
38a Kompressor Kühlanlage……………………………………………………375
Schaltplan (DIN A3)……………………………………………………..376
Bezeichnungen…………………………………………………………..377
Funktionsbeschreibung……………………………………………………378
Steckerbelegung…………………………………………………………379
Verbindungsliste………………………………………………………..379
38b Klimaautomatik………………………………………………………….381
Schaltplan (DIN A3)……………………………………………………..382
Bezeichnungen…………………………………………………………..383
Messwerttabelle…………………………………………………………384
Funktionsbeschreibung……………………………………………………385
Steckerbelegung…………………………………………………………391
Verbindungsliste………………………………………………………..391
39a Fahrersitz……………………………………………………………..393
Schaltplan (DIN A3)……………………………………………………..394
Bezeichnungen…………………………………………………………..395
Funktionsbeschreibung……………………………………………………395
Steckerbelegung…………………………………………………………395
Verbindungsliste………………………………………………………..395
40a Zusatzsteckdosen, Sicherungsprüfer………………………………………..397
Schaltplan (DIN A3)……………………………………………………..398
Bezeichnungen…………………………………………………………..399
Funktionsbeschreibung……………………………………………………399
Steckerbelegung…………………………………………………………399
Verbindungsliste………………………………………………………..399
41a Fahrmanagment, Bremse, Feststellbremse…………………………………….401
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..402
Bezeichnungen…………………………………………………………..403
Messwerttabelle…………………………………………………………404
Funktionsbeschreibung……………………………………………………405
Diagnosetabelle 41………………………………………………………409
Steckerbelegung…………………………………………………………410
Verbindungsliste………………………………………………………..411
41b Fahrmanagment, Bremse, Feststellbremse…………………………………….415
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………416
Bezeichnungen…………………………………………………………..417
Messwerttabelle…………………………………………………………418
Funktionsbeschreibung……………………………………………………419
Diagnosetabelle 41………………………………………………………423
Steckerbelegung…………………………………………………………424
Verbindungsliste………………………………………………………..425
42a Limp-Home………………………………………………………………429
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..430
Bezeichnungen…………………………………………………………..431
Funktionsbeschreibung……………………………………………………431
Diagnosetabelle 42………………………………………………………432
Steckerbelegung…………………………………………………………432
Verbindungsliste………………………………………………………..432
42b Limp-Home ……………………………………………………………..433
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………434
Bezeichnungen…………………………………………………………..435
Funktionsbeschreibung……………………………………………………435
Diagnosetabelle 42………………………………………………………436
Steckerbelegung…………………………………………………………436
Verbindungsliste………………………………………………………..436
43a Anhängerbremse………………………………………………………….437
Schaltplan (DIN A3)……………………………………………………..438
Bezeichnungen…………………………………………………………..439
Messwerttabelle…………………………………………………………440
Funktionsbeschreibung……………………………………………………440
Diagnosetabelle 43………………………………………………………441
Steckerbelegung…………………………………………………………441
Verbindungsliste………………………………………………………..441
44a Getriebesteuerung……………………………………………………….443
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..444
Bezeichnungen…………………………………………………………..445
Messwerttabelle…………………………………………………………446
Funktionsbeschreibung……………………………………………………446
Diagnosetabelle 44………………………………………………………447
Steckerbelegung…………………………………………………………449
Verbindungsliste………………………………………………………..449
44b Getriebesteuerung……………………………………………………….451
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………452
Bezeichnungen…………………………………………………………..453
Messwerttabelle…………………………………………………………454
Funktionsbeschreibung……………………………………………………454
Diagnosetabelle 44………………………………………………………455
Steckerbelegung…………………………………………………………457
Verbindungsliste………………………………………………………..457
45a Hauptschaltung Licht, Rücklicht, Positionslicht…………………………….459
Schaltplan (DIN A3)……………………………………………………..460
Bezeichnungen…………………………………………………………..461
Funktionsbeschreibung……………………………………………………461
Steckerbelegung…………………………………………………………462
Verbindungsliste………………………………………………………..462
46a Abblendlicht, Fernlicht, Fahrlichtumschaltung………………………………463
Schaltplan (DIN A3)……………………………………………………..464
Bezeichnungen…………………………………………………………..465
Funktionsbeschreibung……………………………………………………466
Steckerbelegung…………………………………………………………466
Verbindungsliste………………………………………………………..466
47a Arbeitsbeleuchtung I…………………………………………………….469
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..470
Bezeichnungen…………………………………………………………..471
Funktionsbeschreibung……………………………………………………472
Steckerbelegung…………………………………………………………472
Verbindungsliste………………………………………………………..472
47b Arbeitsbeleuchtung I…………………………………………………….473
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………474
Bezeichnungen…………………………………………………………..475
Funktionsbeschreibung……………………………………………………476
Steckerbelegung…………………………………………………………476
Verbindungsliste………………………………………………………..476
48a Arbeitsbeleuchtung II …………………………………………………..477
Schaltplan (DIN A3)……………………………………………………..478
Bezeichnungen…………………………………………………………..479
Funktionsbeschreibung……………………………………………………480
Steckerbelegung…………………………………………………………480
Verbindungsliste………………………………………………………..480
49a Signalhorn, Bremslicht, Rückfahrscheinwerfer……………………………….481
Schaltplan bis Maschinen Nr. 50 (DIN A3)…………………………………..482
Bezeichnungen…………………………………………………………..483
Funktionsbeschreibung……………………………………………………484
Diagnosetabelle 49………………………………………………………484
Steckerbelegung…………………………………………………………484
Verbindungsliste………………………………………………………..484
49b Signalhorn, Bremslicht, Rückfahrscheinwerfer……………………………….487
Schaltplan ab Maschinen Nr. 51 (DIN A3)……………………………………488
Bezeichnungen…………………………………………………………..489
Funktionsbeschreibung……………………………………………………490
Diagnosetabelle 49………………………………………………………490
Verbindungsliste………………………………………………………..490
50a Instrumentenbeleuchtung, Radio, Spiegelverstellung………………………….491
Schaltplan (DIN A3)……………………………………………………..492
Bezeichnungen…………………………………………………………..493
Funktionsbeschreibung……………………………………………………494
Steckerbelegung…………………………………………………………494
Verbindungsliste………………………………………………………..494
7 Diagnose…………………………………………………………………….495
Diagnose nach Fehlercodes……………………………………………………495
Fehlercode CCN (CLAAS Component Number)……………………………………495
FMI Fehlercode (Failure Mode Indicator)……………………………………508
Auflistung……………………………………………………………..508
8 Lage der Bauteile…………………………………………………………….517
Übersicht (DIN A3)………………………………………………………….517
Darstellung…………………………………………………………….517
Index…………………………………………………………………………519

IMAGES PREVIEW OF THE MANUAL:

PLEASE NOTE:

• This is the SAME MANUAL used by the dealerships to diagnose your vehicle
• No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
• Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
• So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com

S.V
