Deutz Engine 914 Manual de Taller 0312 0443 – PDF DOWNLOAD

Description

Deutz Engine 914 Manual de Taller 0312 0443 – PDF DOWNLOAD

FILE DETAILS:

Deutz Engine 914 Manual de Taller 0312 0443 – PDF DOWNLOAD

Language : Spanish
Pages : 333
Downloadable : Yes
File Type : PDF

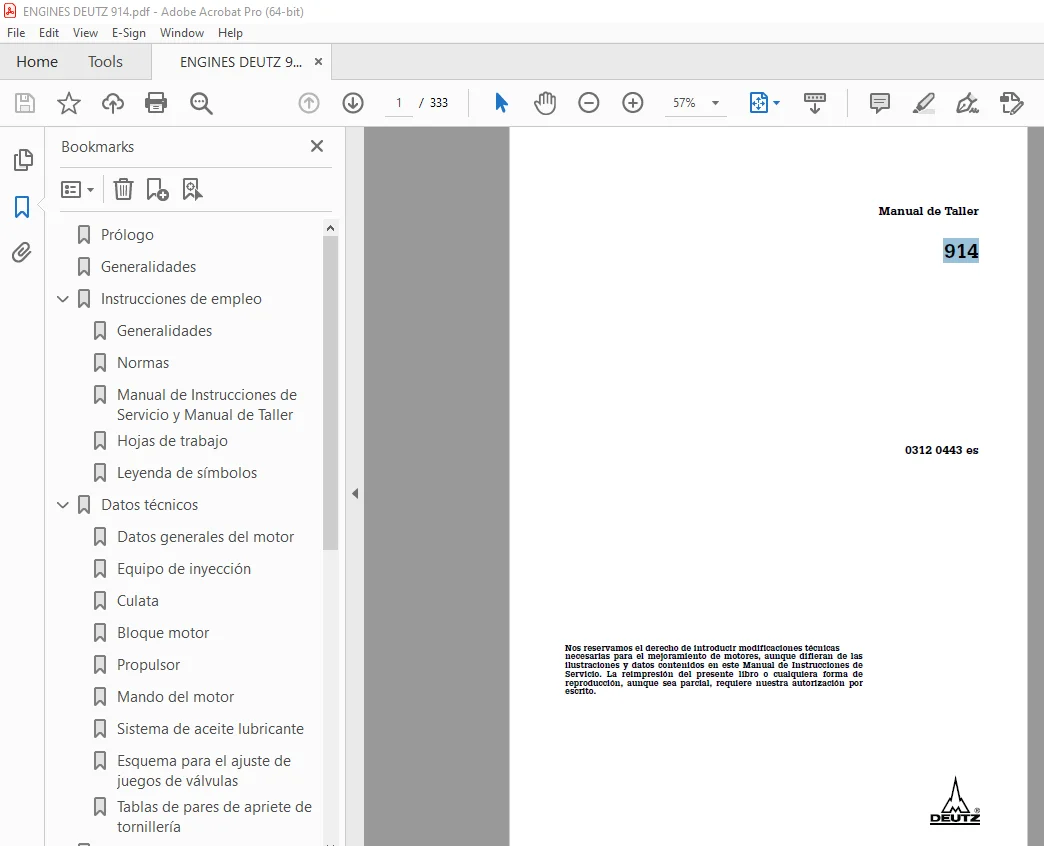

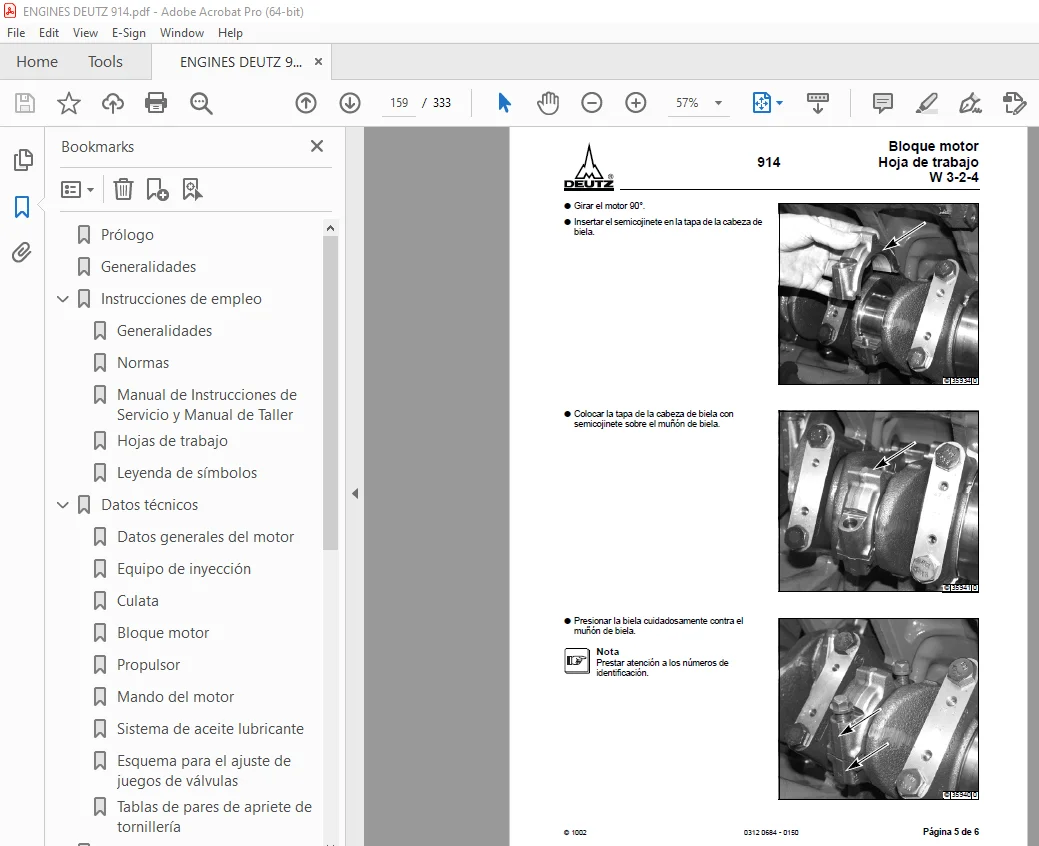

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz Engine 914 Manual de Taller 0312 0443 – PDF DOWNLOAD

Prólogo 3
Generalidades 5
Instrucciones de empleo 9
Generalidades 10
Normas 10
Manual de Instrucciones de Servicio y Manual de Taller 11
Hojas de trabajo 12
Leyenda de símbolos 14
Datos técnicos 15
Datos generales del motor 15
Equipo de inyección 18
Culata 22
Bloque motor 28
Propulsor 29
Mando del motor 40
Sistema de aceite lubricante 43
Esquema para el ajuste de juegos de válvulas 45
Tablas de pares de apriete de tornillería 47
Indice de las hojas de trabajo 57
orden alfabético 57
orden númerico 59
Hojas de trabajo 61
General 61
W 0-2-6 Verificar la presión de compresión 61
W 0-5-1 Montar y desmontar el motor al caballete de montaje 67
Culata 69
W 1-1-1 Verificar y ajustar el juego de las válvulas 69
W 1-2-2 Desmontar y remontar el balancín y el caballete de balancines 73
W 1-2-5 Verificar el punto muerto superior 79
W 1-4-4 Desmontar y remontar las culatas 87
W 1-4-8 Rectificar la superficie de cierre de la culata 99
W 1-4-9 Medir el espacio muerto del émbolo 101
W 1-5-1 Desmontar y remontar las válvulas 105
W 1-5-4 Verificar las válvulas 109
W 1-6-2 Desmontar y remontar la guía de la válvula 111
W 1-6-3 Verificar la guía de la válvula 115
W 1-7-3 Desmontar y remontar el anillo de asiento de la válvula, verificar 117
W 1-7-8 Verificar el retroceso de la válvula 125
Propulsor 127
W 2-1-7 Verificar el cigüeñal 127
W 2-2-2 Sustituir el anillo de hermetización del cigüeñal (lado del acoplamiento) – Motor completo 133
W 2-2-4 Sustituir el anillo de hermetización del cigüeñal (lado contrario al acoplamiento) – Motor completo 137
W 2-3-1 Verificar la biela 139
W 2-4-1 Desmontar y remontar el cigüeñal 145
W 2-9-7 Verificar el émbolo 149
W 2-10-3 Verificar los aros y las ranuras de los émbolos 151
Bloque motor 155
W 3-2-4 Desmontar y remontar el émbolo y el cilindro 155
W 3-3-1 Verificar el cilindro 161
W 3-8-1 Desmontar y montar la tapa anterior (lado contrario al acoplamiento) 165
W 3-9-1 Desmontar y montar la tapa trasera (lado del acoplamiento) 169
W 3-9-4 Desmontar y remontar la caja de adaptación 173
W 3-10-1 Rectificar el bloque de motor 175
Mando de motor 185
W 4-4-7 Montar y remontar el apoyo de la rueda intermedia de la bomba de inyección 185
W 4-4-8 Verificar el apoyo de la rueda intermedia de la bomba de inyección 187
W 4-5-5 Desmontar y remontar el árbol de levas 189
W 4-5-6 Verificar el árbol de levas 193
Equipo de escape / carga 195
W 6-1-5 Desmontar y montar el colector de escape 195
W 6-6-4 Desmontar y montar el turbocompresor 197
W 6-7-3 Desmontar y remontar el colector de admisión 203
Sistema de combustible 207
W 7-3-1 Sustituir las tuberías de inyección 207
W 7-4-1 Desmontar y montar la bomba de inyección 209
W 7-6-1 Verificar y ajustar el comienzo de alimentación, con perno de fijación 219
W 7-6-2 Verificar y ajustar el comienzo de alimentación, con bomba de alta presión 225
W 7-7-1 Desmontar y remontar los inyectores 233
W 7-7-5 Verificar y ajustar los inyectores 237
W 7-10-6 Desmontar y montar las tuberías de combustible 241
Sistema de aceite lubricante 243
W 8-4-5 Desmontar y montar la bomba de aceite 243
W 8-4-6 Desmontar y remontar el tubo de aspiración de aceite 247
W 8-4-7 Desmontar y montar el cárter de aceite 249
W 8-8-2 Desmontar y montar el refrigerador de aceite, limpiar 251
W 8-11-7 Desmontar y montar la llave de conmutación/portafiltro 255
Sistema de refrigeración 259
W 9-11-1 Desmontar y montar el ventilador de refrigeración 259
W 9-11-2 Desmantelar y ensamblar el ventilador de refrigeración, verificar 263
W 9-11-3 Desmontar y montar la conducción de aire refrigerado 281
Otros componentes 285
W 12-1-4 Desmontar y montar el amortiguador torsional de vibraciones 285
W 12-2-3 Verificar el amortiguador torsional de vibraciones 289
W 12-2-5 Desmantelar y ensamblar la polea tensora 291
W 12-6-1 Desmontar y montar el volante 299
W 12-6-3 Sustituir la corona del volante 301
Equipo eléctrico 303
W 13-2-3 Desmontar y montar el generador de corriente trifásica y el soporte 303
W 13-3-2 Desmontar y montar el arrancador 307
Herramientas comerciales 309
Herramientas especiales 313
