Deutz-Fahr 5650 H, 5660 HTS 5670 H HTS 5680 H, 5690 HTS Mähdrescher WERKSTATTHANDBUCH – PDF DOWNLOAD (Deutsch)

Description

Deutz-Fahr 5650 H, 5660 HTS 5670 H HTS 5680 H, 5690 HTS Mähdrescher WERKSTATTHANDBUCH – PDF DOWNLOAD (Deutsch)

DESCRIPTION:

Deutz-Fahr 5650 H, 5660 HTS 5670 H HTS 5680 H, 5690 HTS Mähdrescher WERKSTATTHANDBUCH – PDF DOWNLOAD (Deutsch)

Allgemein:
1. Montage-, Instandsetzungs-, Wartungs- und Reinigungsarbeiten sowie die Beseitigung von
Funktionsstörungen grundsätzlich nur bei abgeschaltetem Antrieb und stillstehendem Motor vornehmen!
Zündschlüssel abziehen.
2. Unter hohem Druck austretende Flüssigkeiten (Kraftstoff, Hydrauliköl usw.) können die Haut durchdringen
und schwere Verletzungen verursachen, daher sofort einen Arzt aufsuchen, da andernfalls schwere
Infektionen entstehen können!
3. Beim Umgang mit Kraftstoff ist Vorsicht geboten – Erhöhte Brandgefahr. Niemals in der Nähe offener
Flammen oder zündfähiger Funken, Kraftstoff nachfüllen. Beim Auftanken nicht rauchen!
4. Zur Vermeidung von Brandgefahr Mähdrescher sauberhalten!
Elektrische Anlage:
1. Bei Arbeiten an der elektrischen Anlage stets Kabel vom Minuspol der Batterie abnehmen.
2. Auf richtiges Anschließen achten – Zuerst Pluspol und dann Minuspol.
3. Vorsicht mit Batteriegasen – sie sind hochexplosiv! Funkenbildung und offene Flammen in der Nähe der
Batterie vermeiden!
4. Nur Originalsicherungen verwenden. Bei Verwendung zu starker Sicherungen wird die elektrische Anlage
zerstört!
5. Bei Ausführung von elektrischen Schweißarbeiten am Mähdrescher, Kabel am Generator und der Batterie
abklemmen!
6. Vorsicht im Umgang mit Batteriesäure (giftig und ätzend)!
7. Anlasser nur begrenzte Zeit betätigen, da sonst die Wicklung zu heiß wird. Anlasser abkühlen lassen!
Bremsen, Bremsflüssigkeit:
1. Vor jeder Fahrt Funktion der Bremsen prüfen!
2. Die Bremssysteme sind regelmäßig einer gründlichen Prüfung zu unterziehen!
3. Einstell- und Reparaturarbeiten an der Bremsanlage dürfen nur von Fachwerkstätten oder anerkannten
Bremsendiensten vorgenommen werden.
4. Bei Straßenfahrt muß Einzelradbremsung ausgeschlossen sein (Pedale verriegeln)!
5. Stand der Bremsflüssigkeit regelmäßig überprüfen. Nur vorgeschriebene Bremsflüssigkeit verwenden und
nach Vorschrift erneuern!
6. Vorsicht im Umgang mit Bremsflüssigkeit (giftig und ätzend), Bremsflüssigkeit nicht verschütten!
7. Bremsflüssigkeit ordnungsgemäß entsorgen!
Service
Training
307.1133.5.6 deutsch

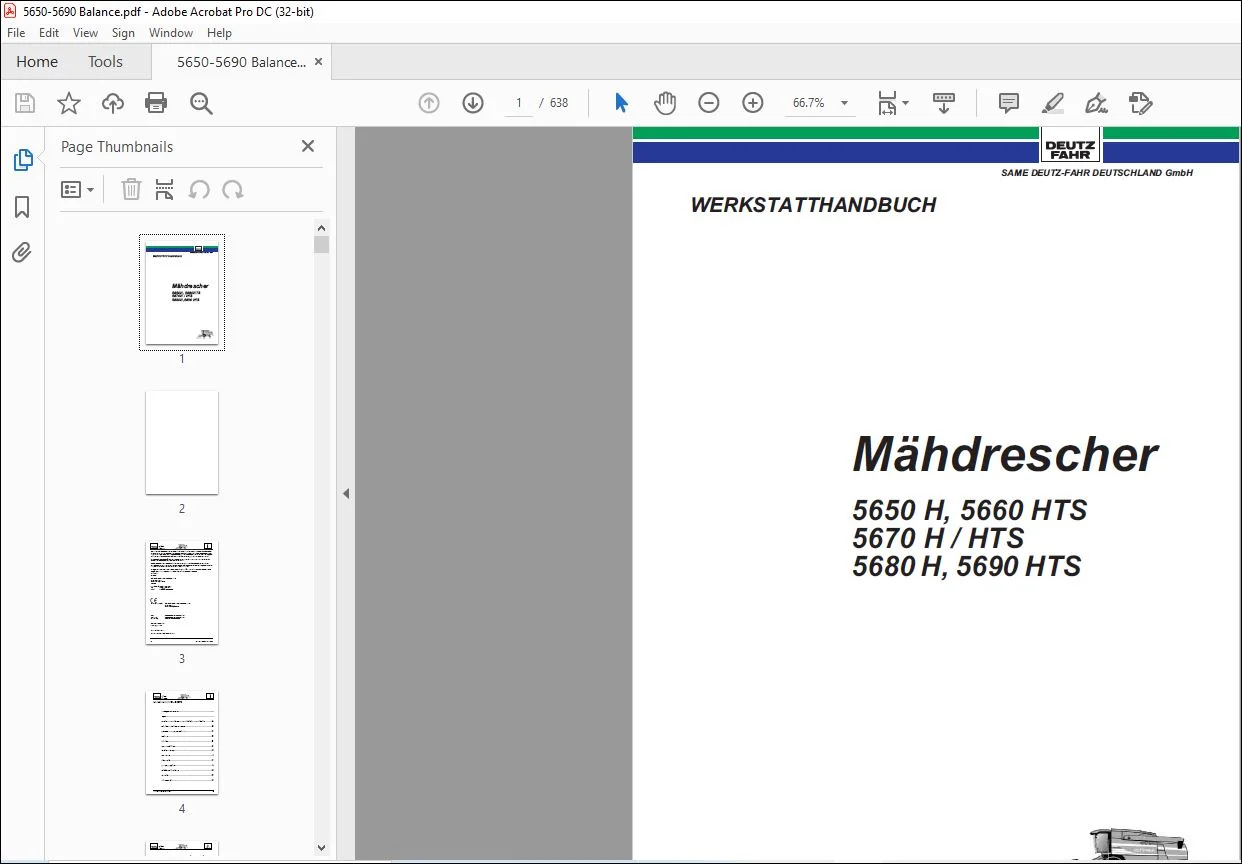

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz-Fahr 5650 H, 5660 HTS 5670 H HTS 5680 H, 5690 HTS Mähdrescher WERKSTATTHANDBUCH – PDF DOWNLOAD (Deutsch)

SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i4
Allgemein . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Motoraufbau, Motoreinzelteile, Motorversorgung, Motorabtrieb . . . . . . . .A
Vorderachse, Getriebe, Lenkachse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .B
Riemenkupplungen, Schmieranlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C
Hydraulik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .D
Förderkanal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .E
Kabine, Fahrerstand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .G
Elektrische Anlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .H
Klimaanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .I
Dreschwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .K
Reinigungsaggregate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .L
Körnerelevator, Korntank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .M
Mähwerk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .P
Strohhäcksler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .U

PLEASE NOTE:

• This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
• You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
• Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
