Deutz-Fahr 914 Werkstatthandbuch 0312 0439 de – PDF DOWNLOAD (Deutsch)

Description

Deutz-Fahr 914 Werkstatthandbuch 0312 0439 de – PDF DOWNLOAD (Deutsch)

DESCRIPTION:

Deutz-Fahr 914 Werkstatthandbuch 0312 0439 de – PDF DOWNLOAD (Deutsch)

Vorwort:
1 ● Lesen und beachten Sie die Informationen dieser Dokumentation. Sie vermeiden Unfälle, erhalten sich
die Garantie des Herstellers und verfügen über einen funktionstüchtigen und einsatzbereiten Motor.
● Dieser Motor ist ausschließlich für den dem Lieferumfang entsprechenden Verwendungszweck – definiert
durch den Gerätehersteller – gebaut (bestimmungsgemäßer Gebrauch). Jeder darüber hinausgehende
Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller
nicht. Das Risiko hierfür trägt allein der Benutzer.
● Zum bestimmungsgemäßen Gebrauch gehören auch die Einhaltung der vom Hersteller vorgeschriebenen
Betriebs- Wartungs- und Instandsetzungsbedingungen. Der Motor darf nur von Personen genutzt,
gewartet und instandgesetzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
● Stellen Sie sicher, dass diese Dokumentation jedem am Betrieb, Wartung und Instandsetzung Beteiligten
zur Verfügung steht und der Inhalt verstanden wird.
● Die Nichtbeachtung dieser Dokumentation kann zu Funktionsstörungen und Motorschäden sowie Verletzungen
von Personen führen, für die vom Hersteller keine Haftung übernommen wird.
● Voraussetzung für die fachgerechte Wartung und Instandsetzung ist die Verfügbarkeit aller erforderlichen
Ausrüstungen, Hand- und Spezialwerkzeuge, sowie deren einwandfreier Zustand.
● Motorteile wie Federn, Klammern, elastische Halteringe etc. beinhalten bei unsachgemäßer Behandlung
erhöhte Verletzungsgefahr.
● Die einschlägigen Unfallverhütungsvorschriften sowie sonstige allgemein anerkannte sicherheitstechnische
und arbeitsmedizinische Regeln sind einzuhalten.
● Höchste Wirtschaftlichkeit, Zuverlässigkeit und lange Lebensdauer ist nur bei Verwendung von DEUTZOriginalteilen
sichergestellt.
● Die Instandsetzung des Motors muss der bestimmungsgemäßen Verwendung entsprechen. Bei Umbauarbeiten
dürfen nur vom Hersteller für den jeweiligen Verwendungszweck freigegebene Teile eingesetzt
werden. Eigenmächtige Veränderungen am Motor schließen eine Haftung des Herstellers für daraus
resultierende Schäden aus. Bei Nichtbeachtung erlischt die Gewährleistung!

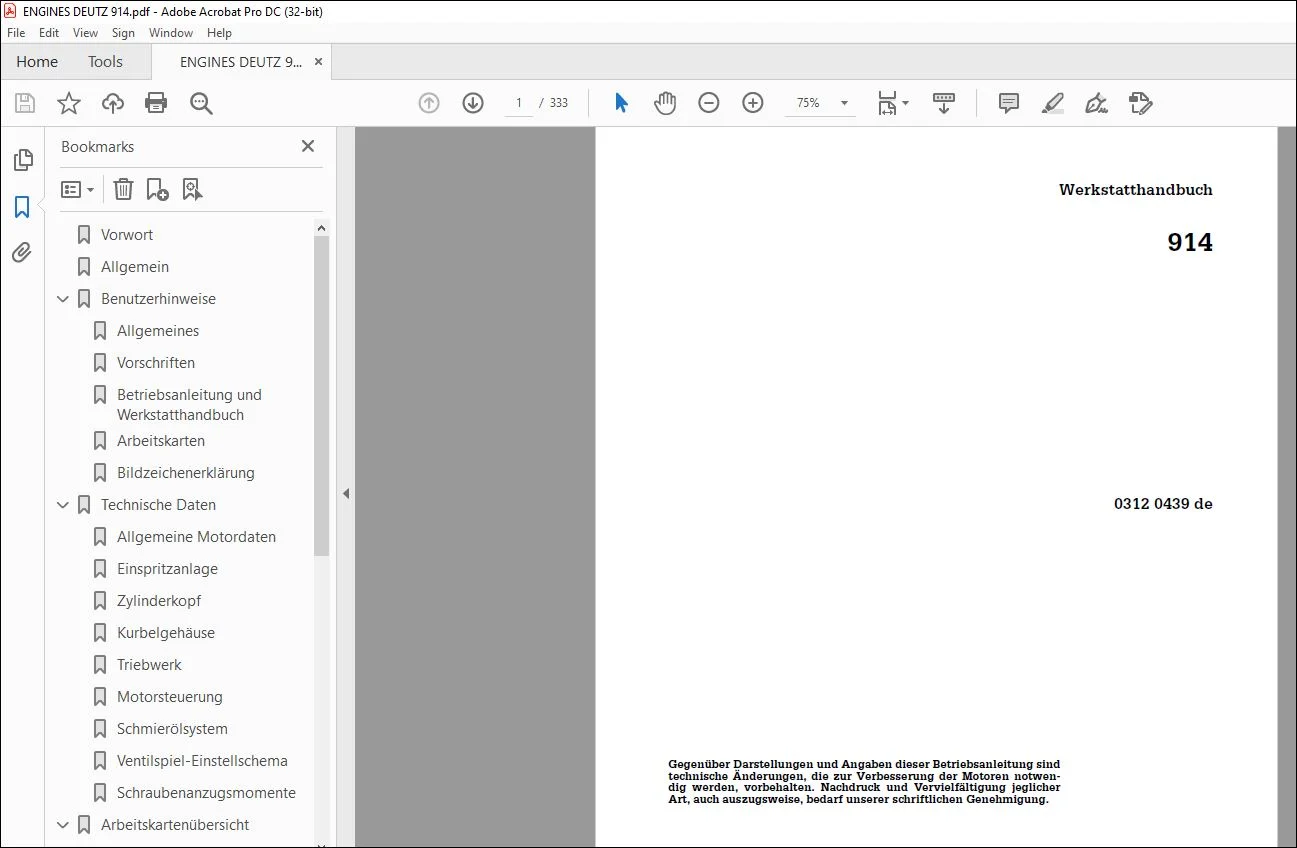

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz-Fahr 914 Werkstatthandbuch 0312 0439 de – PDF DOWNLOAD (Deutsch)

Vorwort………………………………………………………………………. 3
Allgemein…………………………………………………………………….. 5
Benutzerhinweise………………………………………………………………. 9
Allgemeines……………………………………………………………….. 10
Vorschriften………………………………………………………………. 10
Betriebsanleitung und Werkstatthandbuch………………………………………. 11
Arbeitskarten……………………………………………………………… 12
Bildzeichenerklärung……………………………………………………….. 14
Technische Daten………………………………………………………………. 15
Allgemeine Motordaten………………………………………………………. 15
Einspritzanlage……………………………………………………………. 18
Zylinderkopf………………………………………………………………. 22
Kurbelgehäuse……………………………………………………………… 28
Triebwerk…………………………………………………………………. 29
Motorsteuerung…………………………………………………………….. 40
Schmierölsystem……………………………………………………………. 43
Ventilspiel-Einstellschema………………………………………………….. 45
Schraubenanzugsmomente……………………………………………………… 47
Arbeitskartenübersicht…………………………………………………………. 57
alphabetisch geordnet………………………………………………………. 57
numerisch geordnet…………………………………………………………. 59
Arbeitskarten…………………………………………………………………. 61
Allgemein…………………………………………………………………. 61
W 0-2-6 Kompressionsdruck prüfen…………………………………………. 61
W 0-5-1 Motor an Montagebock auf- und abmontieren………………………….. 67
Zylinderkopf………………………………………………………………. 69
W 1-1-1 Ventilspiel prüfen und einstellen…………………………………. 69
W 1-2-2 Kipphebel und Kipphebelbock aus- und einbauen………………………. 73
W 1-2-5 Oberen Totpunkt prüfen…………………………………………… 79
W 1-4-4 Zylinderkopf ab- und aufbauen…………………………………….. 87
W 1-4-8 Zylinderkopfdichtfläche nacharbeiten………………………………. 99
W 1-4-9 Kolbenabstand messen……………………………………………..101
W 1-5-1 Ventile aus- und einbauen…………………………………………105
W 1-5-4 Ventile prüfen…………………………………………………..109
W 1-6-2 Ventilführung aus- und einbauen……………………………………111
W 1-6-3 Ventilführung prüfen……………………………………………..115
W 1-7-3 Ventilsitzring aus- und einbauen, prüfen……………………………117
W 1-7-8 Ventilrückstand prüfen……………………………………………125
Triebwerk………………………………………………………………….127
W 2-1-7 Kurbelwelle prüfen……………………………………………….127
W 2-2-2 Kurbelwellendichtring (Kupplungsseite) erneuern – Motor komplett………133
W 2-2-4 Kurbelwellendichtring (Kupplungsgegenseite) erneuern – Motor komplett….137
W 2-3-1 Pleuel prüfen……………………………………………………139
W 2-4-1 Kurbelwelle aus- und einbauen……………………………………..145
W 2-9-7 Kolben prüfen……………………………………………………149
W 2-10-3 Kolbenringe, -nuten prüfen……………………………………….151
Kurbelgehäuse………………………………………………………………155
W 3-2-4 Kolben und Zylinder aus- und einbauen………………………………155
W 3-3-1 Zylinder prüfen………………………………………………….161
W 3-8-1 Vorderer Deckel (Kupplungsgegenseite) ab- und anbauen………………..165
W 3-9-1 Hinterer Deckel (Kupplungsseite) ab- und anbauen…………………….169
W 3-9-4 Anschlussgehäuse ab- und anbauen…………………………………..173
W 3-10-1 Kurbelgehäuse nacharbeiten……………………………………….175
Motorsteuerung……………………………………………………………..185
W 4-4-7 Einspritzpumpen-Zwischenradlager aus- und einbauen…………………..185
W 4-4-8 Einspritzpumpen-Zwischenradlager prüfen…………………………….187
W 4-5-5 Nockenwelle aus- und einbauen……………………………………..189
W 4-5-6 Nockenwelle prüfen……………………………………………….193
Abgasanlage / Aufladung……………………………………………………..195
W 6-1-5 Abgassammelrohr ab- und anbauen……………………………………195
W 6-6-4 Abgasturbolader ab- und anbauen……………………………………197
W 6-7-3 Luftansaugrohr aus- und einbauen…………………………………..203
Kraftstoffsystem……………………………………………………………207
W 7-3-1 Einspritzleitungen erneuern……………………………………….207
W 7-4-1 Einspritzpumpe ab- und anbauen…………………………………….209
W 7-6-1 Förderbeginn prüfen und einstellen, mit Fixierbolzen…………………219
W 7-6-2 Förderbeginn prüfen und einstellen, mit Hochdruckpumpe……………….225
W 7-7-1 Einspritzventile aus- und einbauen…………………………………233
W 7-7-5 Einspritzventile prüfen und einstellen……………………………..237
W 7-10-6 Kraftstoffleitungen ab- und anbauen……………………………….241
Schmierölsystem…………………………………………………………….243
W 8-4-5 Ölpumpe ab- und anbauen…………………………………………..243
W 8-4-6 Ölansaugrohr aus- und einbauen…………………………………….247
W 8-4-7 Ölwanne ab- und anbauen…………………………………………..249
W 8-8-2 Ölkühler ab- und anbauen, reinigen…………………………………251
W 8-11-7 Umschalter / Filterträger ab- und anbauen………………………….255
Kühlsystem…………………………………………………………………259
W 9-11-1 Kühlgebläse ab- und anbauen………………………………………259
W 9-11-2 Kühlgebläse zerlegen und zusammenbauen, prüfen……………………..263
W 9-11-3 Kühlluftführung ab- und anbauen…………………………………..281
Sonstige Bauteile…………………………………………………………..285
W 12-1-4 Drehschwingungsdämpfer ab- und anbauen…………………………….285
W 12-2-3 Drehschwingungsdämpfer prüfen…………………………………….289
W 12-2-5 Keilriemenspannrolle zerlegen und zusammenbauen…………………….291
W 12-6-1 Schwungrad ab- und anbauen……………………………………….299
W 12-6-3 Starterzahnkranz am Schwungrad erneuern……………………………301
Elektrische Anlage………………………………………………………….303
W 13-2-3 Drehstromgenerator, Halterung ab- und anbauen………………………303
W 13-3-2 Starter ab- und anbauen………………………………………….307
Handelsübliche Werkzeuge………………………………………………………..309
Spezialwerkzeuge……………………………………………………………….313
Etikett……………………………………………………………………….333
