DEUTZ-FAHR AGROCOMPACT F60 70F3 70F4 F80 F90 UTILISATION ET ENTRETIEN – PDF DOWNLOAD

Description

DEUTZ-FAHR AGROCOMPACT F60 70F3 70F4 F80 F90 UTILISATION ET ENTRETIEN – PDF DOWNLOAD

DÉTAILS DU FICHIER :

DEUTZ-FAHR AGROCOMPACT F60 70F3 70F4 F80 F90 UTILISATION ET ENTRETIEN – PDF DOWNLOAD

Language : French
Pages :182
Downloadable : Yes
File Type : PDF
Size:1.01 MB

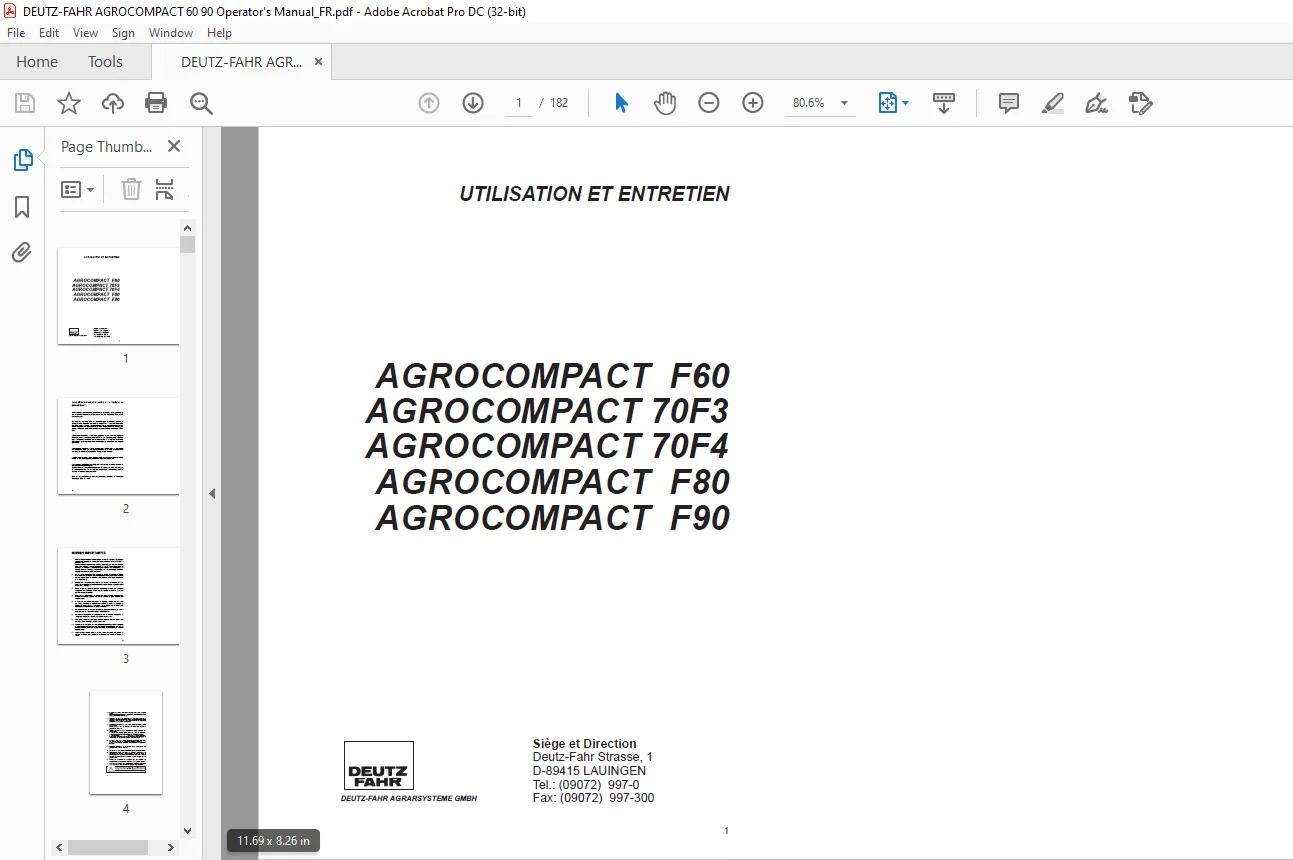

APERÇU DES IMAGES DU MANUEL :

DESCRIPTION:

DEUTZ-FAHR AGROCOMPACT F60 70F3 70F4 F80 F90 UTILISATION ET ENTRETIEN – PDF DOWNLOAD

AGROCOMPACT F60
AGROCOMPACT 70F3
AGROCOMPACT 70F4
AGROCOMPACT F80
AGROCOMPACT F90

NORMES IMPORTANTES

1. Pour mettre le tracteur correctement en route, s’en tenir scrupuleusement aux intructions contenues dans ce livret d’”UTILISATION ET ENTRETIEN”. Ces instructions doivent être suivies, aussi bien, par sécurité personnelle que respect à l’environnement. En effet, dans l’utilisation du tracteur, le manque d’expérience peut causer des accidents très sérieux outre à déranger bruyamment, et à endommager l’environnement à la suite de pollution inutile.
2. En cas de température très rigoureuse, après démarrage, il faudra laisser tourner le moteur pendant quelques minutes à moitié environ de son régime pour le chauffer suffisamment avant de le soumettre à de gros efforts.
3. Durant les 100 premières heures de travail, le tracteur doit être utilisé en respectant méticuleusement les modalités exposées dans la définition “rodage”.
4. Dans le cas où, aussitôt après le démarrage moteur, on nécessite d’appareil de relevage, il faut régler d’abord ce dernier, à moitié environ de sa puissance.
5. Pour ne pas surchauffer dangereusement le disque d’embrayage, lorsque le moteur tourne, ne jamais laisser le pied appuyé sur l’embrayage.
6. S’il arrivait de devoir remorquer le tracteur, même sur de petits parcours, démarrer le moteur pour mettre en action la pompe de graissage de la boîte de vitesses. (Si le moteur ne démarre pas, transporter le tracteur sur un autre véhicule).
7. Ne jamais laisser le tracteur en marche, sans surveilance, proche à des granges ou à des substances inflammables.
8. Ne jamais transporter de passagers sur un tracteur dépourvu de “siège de passager”.Interdit par le code de la route.
9. Les outils portés ou remorqués doivent toujours être accrochés aux crochets exclusivement prévus à cet effet.
10. L’attention et le respect des dispositions de sécurité aident l’opérateur à la prévention de bien des accidents.Pour se conformer aux lois, le tracteur doit toujours être équipé de cadre ou de cabine de sécurité homologués.
11. Après chaque travail avec la P.D.F, avant de débrayer, mettre le moteur au ralenti pour obvier au traînement par inertie de l’arbre de l’outil.
12.  Le plein de gas-oil et l’entretien du tracteur doit se faire à moteur arrêté. Ne jamais opérer sur des tuyaux avec l’huile sous pression ou avec le relevage hydraulique sous charge.
13. Soumettre régulièrement le tracteur aux contrôles préconisés et supprimer tous les inconvénients contingents.Les réparations et les révisions doivent toujours être effectuées par un personnel spécialisé, suggéré par le constructeur.
14. Effectuer le graissage du tracteur en suivant les indications données dans ce livret. Vérifier à ce que tous les graisseurs ne soient pas bouchés et parfaitement efficaces.
15. Vérifiez de temps á autre que les boulons de fixation des roues sont serrés à fond. q Roues avant Tracteur 2RM (M20x1,5) 50 kgm (490 Nm); q Roues avant Tracteur 4RM (M18x1,5) 36,8 kgm (360 Nm); q Roues arrière (M20x1,5) 50 kgm (490 Nm). La première vérification du couple de serrage des vis des roues doit s’effectuer après les premières 20 heures de travail.
16. Le lestage par eau des pneus, lorsque le climat est très rigoureux, s’exécute en ajoutant des “ADDITIFS ANTICONGELANTS”. La pression de gonflage des pneus doit correspondre à celle qui est indiquée.
17. Maintenir l’efficacité de la batterie en se conformant aux préconisations du constructeur.
18. Protéger l’alternateur et le démarreur quand on lave le tracteur.
19. Utiliser uniquement des pièces de rechange originales. A la commande, indiquer la dénomination exacte, le code de référence du catalogue des pièces de rechange; et les numéros de série et de moteur du tracteur, si la pièce est une de ses composantes.
20. Avant de effectuer le rémplissage du liquide de refroidissementdu moteur il foudra laisser refroidir le moteur.
21. Le constructeur décline toute responsabilité quant aux applications non conformes à celles qui sont homologuées avec le tracteur.

TABLE DES MATIÈRES:

DEUTZ-FAHR AGROCOMPACT F60 70F3 70F4 F80 F90 UTILISATION ET ENTRETIEN – PDF DOWNLOAD

Table des matieres
Normes importantes 3
Prévention des accidents 5
Pièces de rechange10
Service agréé d’après-vente 11
Normes de garantie 11
Lubrifiant preconisés et ravitaillements 12
Normes d’utilisation 13
Contrôle du tracteur avant de commencer le travail 13
Réservoir gas-oil14
Poste de conduite 15
Moteur37
Embrayage 41
Boîte de vitesses 42
Blocage des différentiels, avant et arrière48
Traction avant48
Freins avant et arrière 49
Prise de force arrière51
Prise de force sinchronisee52
Prise de force “mode economique” 750 tr/min53
Prise de force avant (1000 tr/min) 54
Relevage mécanique55
Relevage électronique60
Système hydraulique67
Distributeur hydraulique auxiliaire 68
Attelage à 3 points72
Attelage à 3 points avec tirant droit et stabilisateur à
réglage hydrauliquei
a regolazione idraulica 74
Gancio di traino 78
Lest avant 80
Relevage hydraulique frontal81
Cabine 84
Ventilation89
Installation de chauffage91
Installation de conditionnement d’air 93
Instructions pour l’entretien 96
Moteur96
Filtre à air98
Refroidissement moteur 102
Graissage 106
Injection 109
Equipement électrique 110
Embrayage 115
Boîte de vitesses-Différentiel-Réducteurs arrière 116
Direction hydrostatique119
Essieu avant 2RM 120
Traction avant122
Blocage des différentiels 123
Freins avant et arrière 123
PDF avant124
Freinage hydraulique pour remorque 126
Relevage hydraulique127
Cabine 128
Roues 132
Pointsde graissage133
Opérations périodiques d’entretien 135
Donnees techniques 137
Vitesses d’avancement 145
Pressions de gonflage des pneus 155
Réglage des voies 156
Dimensions et poids 161
Schéma de branchement électrique 163
Application d’outils au tracteur 169
