Deutz Fahr Agrofarm 85 Agrofarm 100 MANUALE OFFICINA – PDF DOWNLOAD

Description

Deutz Fahr Agrofarm 85 Agrofarm 100 MANUALE OFFICINA – PDF DOWNLOAD

FILE DETAILS:

Deutz Fahr Agrofarm 85 Agrofarm 100 MANUALE OFFICINA – PDF DOWNLOAD

Language : Italian
Pages : 715
Downloadable : Yes
File Type : PDF

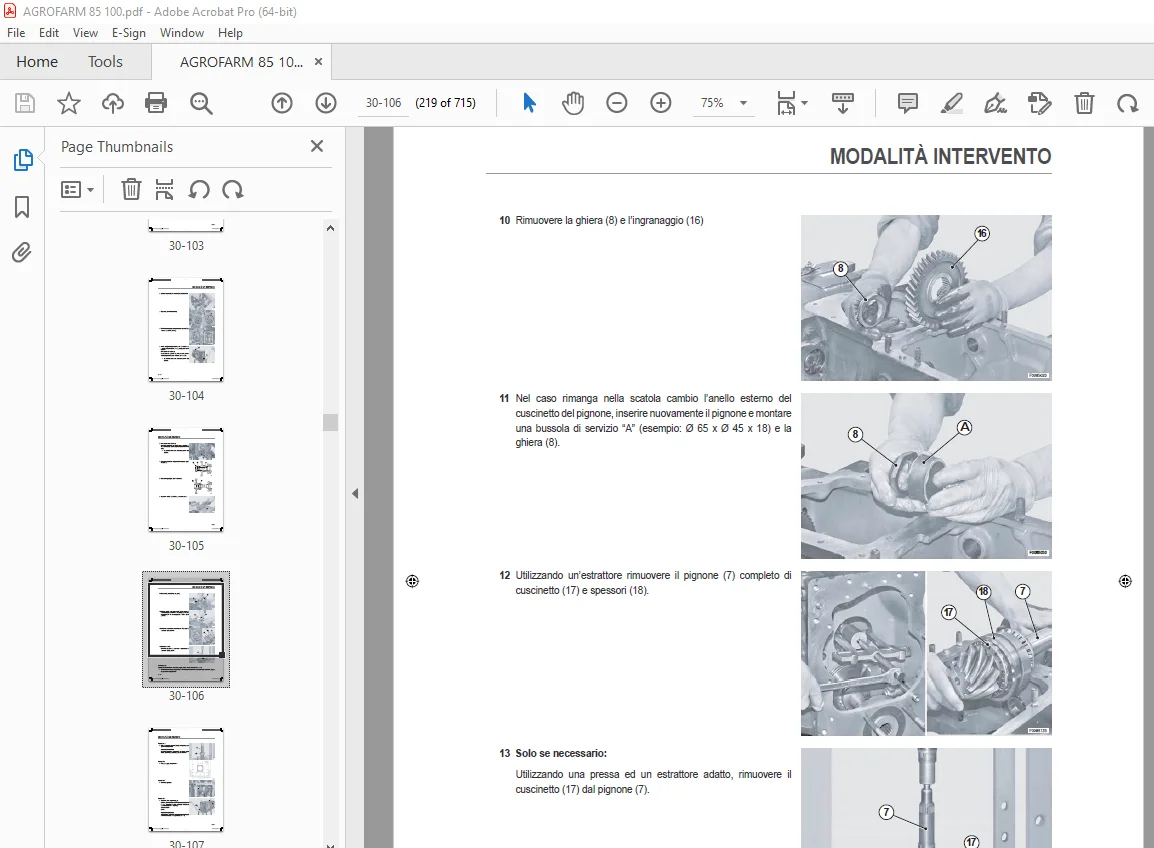

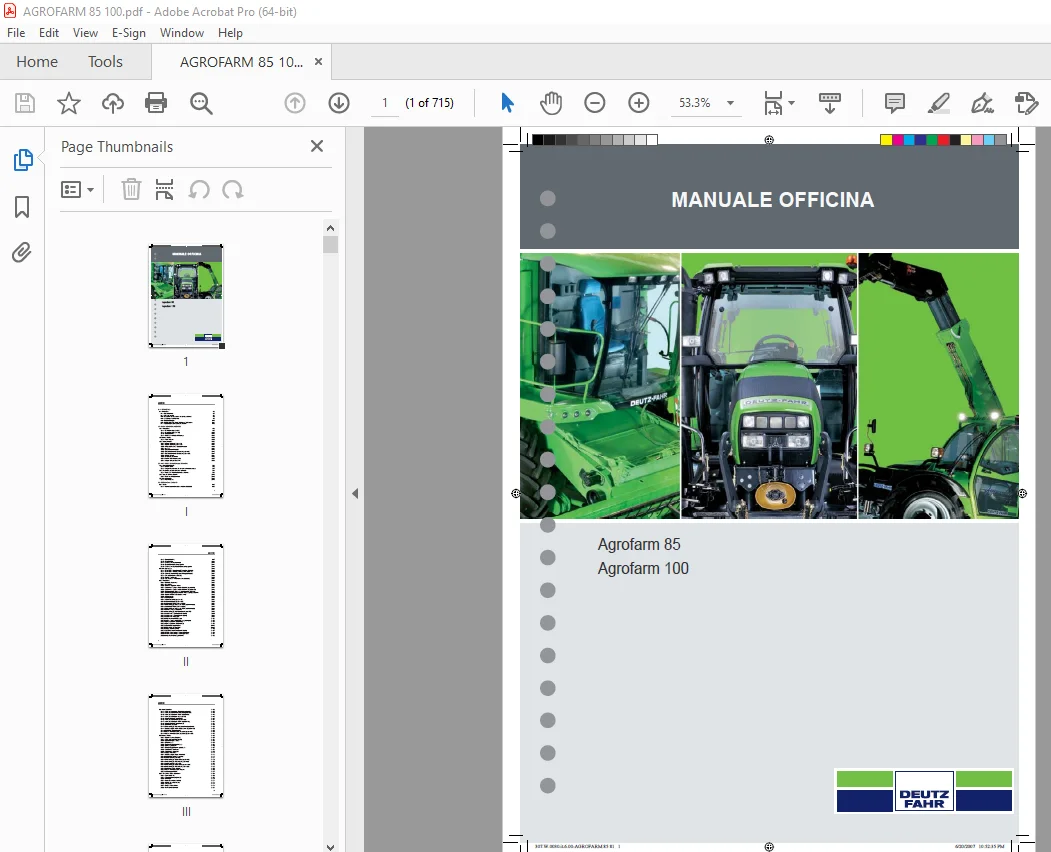

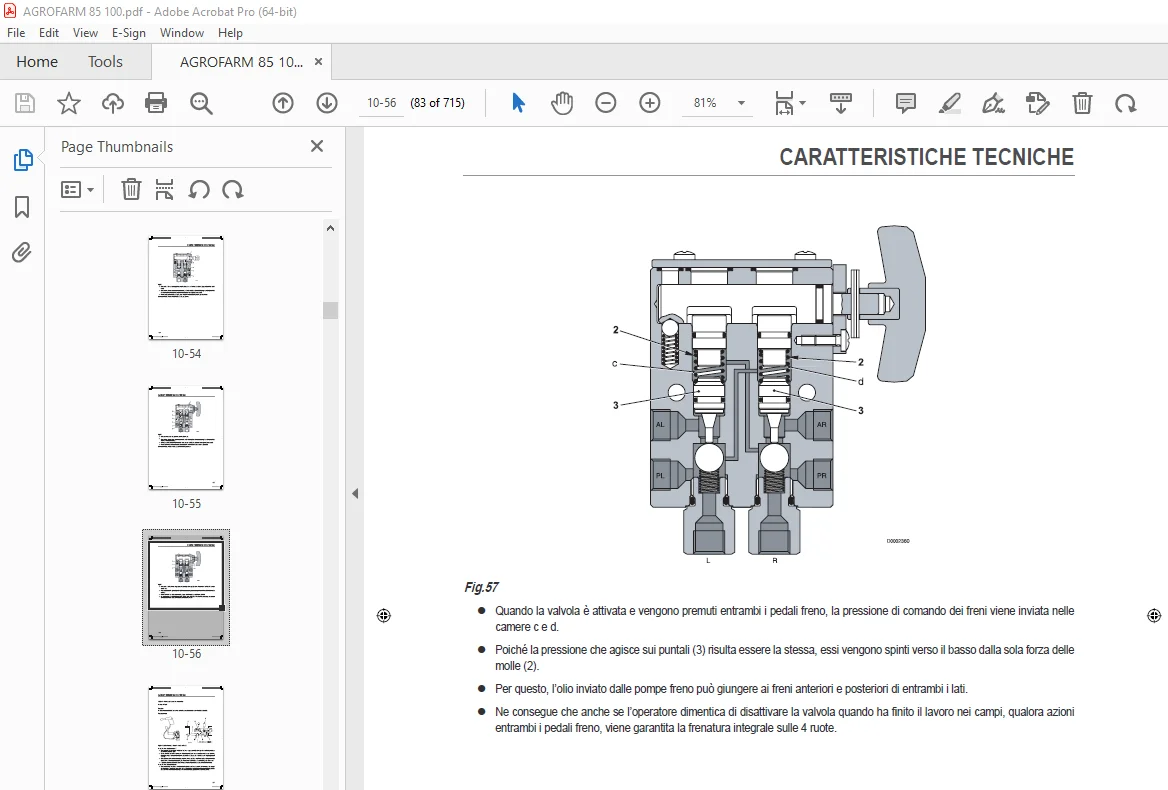

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz Fahr Agrofarm 85 Agrofarm 100 MANUALE OFFICINA – PDF DOWNLOAD

0 – INTRODUZIONE
0.1 – Introduzione 0-2
0.1.1 – Note di sicurezza 0-3
0.1.2 – Sicurezze generali 0-4
0.1.3 – Precauzioni da usare durante l’esecuzione dei lavori 0-6
0.1.4 – Istruzioni per il sollevamento 0-8
0.1.5 – Coppie di serraggio 0-10
0.1.6 – Materiali frenafi letti, adesivi, sigillanti e di lubrifi cazione 0-14
0.1.7 – Tabella di conversione delle unità di misura 0-16
10 – CARATTERISTICHE TECNICHE
10.1 – Trasmissione 10-2
10.1.1 – Trasmissione (Agrofarm 85) 10-2
10.1.2 – Trasmissione (Agrofarm 100) 10-10
10.1.3 – P.T.O. posteriore 10-18
10.1.4 – P.T.O. a 2 e 4 velocità e PTO syncro 10-23
10.2 – Assale anteriore 10-25
10.2.1 – Assale anteriore 10-25
10.3 – Impianto idraulico 10-28
10.3.1 – Impianto idraulico (Agrofarm 85) 10-28
10.3.2 – Impianto idraulico (Agrofarm 100) 10-34
10.3.3 – Pompa circuito sterzo – circuito sollevatore 10-39
10.3.4 – Idroguida 10-41
10.3.5 – Distributore servizi ausiliari 10-42
10.3.6 – Distributore comando sollevatore (Agrofarm 85) 10-43
10.3.7 – Distributore comando sollevatore (Agrofarm 100) 10-47
10.3.8 – Impianto frenante 10-51
10.3.9 – Valvola “Separate-Brake” 10-52
10.3.10 – Valvola di frenatura rimorchio 10-57
10.3.11 – Gruppo elettrovalvole servizi 10-60
20 – TARATURE E DIAGNOSI ELETTRONICHE
20.1 – Strumento di diagnosi 20-2
20.1.1 – All round tester 20-2
20.1.2 – Collegamento del tester alle centraline sollevatore e motore 20-7
20.2 – Introduzione al sistema elettronico del trattore 20-8
20.2.1 – Introduzione al sistema elettronico del trattore 20-8
20.3 – Messa in servizio del trattore 20-10
20.3.1 – Messa in servizio del trattore 20-10
20.4 – Allarmi centraline 20-16
20.4.1 – Allarmi cruscotto 20-16
30 – MODALITÀ INTERVENTO
30.1 – Motore 30-2
30.1.1 – Motore – Separazione dalla trasmissione (B0.00.02) 30-2
307.W.0030.it.6.00-AGROFARM 85 8I I 6/20/2007 10:52:36 PM
INDICE
II
30.1.2 – Motore (B0.00.01) 30-7
30.1.3 – Cinghia ventola 30-12
30.1.4 – Tensionamento cinghia ventola 30-13
30.1.5 – Cinghia alternatore e pompa gasolio 30-14
30.1.6 – Tensionamento cinghia alternatore e pompa gasolio 30-15
30.2 – Accessori motore 30-16
30.2.1 – RADIATORE – Trattori senza PTO anteriore (C0.01.01) 30-16
30.2.2 – RADIATORE – Trattore con PTO anteriore (C0.01.01) 30-20
30.2.3 – Sostituzione liquido refrigerante e lavaggio del circuito 30-24
30.2.4 – Serbatoio carburante (C0.03.01) 30-26
30.2.5 – Motorino d’avviamento 30-29
30.2.6 – Tubo di scarico – Trattore con cabina (C0.06.01) 30-31
30.3 – Trasmissione 30-32
30.3.1 – Freno di stazionamento 30-32
30.3.2 – Disco frizione 30-34
30.3.3 – Cuscinetto reggispinta frizione 30-36
30.3.4 – Corpo unione – gruppo completo (D0.02.01) (Agrofarm 85) 30-37
30.3.5 – Corpo unione – gruppo completo (D0.02.01) (Agrofarm 100) 30-42
30.3.6 – Gruppo cambio ed inversore – gruppo completo (D0.09.03) 30-47
30.3.7 – Disassemblaggio gruppo cambio ed inversore – gruppo completo 30-49
30.3.8 – Supporto cambio e aste selezione marce 30-53
30.3.9 – Albero inversore 30-56
30.3.10 – Albero primario 30-60
30.3.11 – Albero secondario (Agrofarm 85) 30-61
30.3.12 – Albero secondario (Agrofarm 100) 30-66
30.3.13 – Albero uscita PTO (Versioni 4 velocità) 30-71
30.3.14 – Disassemblaggio albero uscita PTO (Versioni 4 velocità) 30-74
30.3.15 – Albero uscita PTO (Versioni 2 velocità) 30-77
30.3.16 – Disassemblaggio albero uscita PTO (Versioni 2 velocità) 30-80
30.3.17 – Frizione comando innesto PTO 30-81
30.3.18 – Disassemblaggio frizione comando innesto P.T.O. 30-85
30.3.19 – Codulo fi nale P.T.O. (Versione 2 velocità) 30-90
30.3.20 – Codulo fi nale P.T.O. (Versione 4 velocità) 30-94
30.3.21 – Codulo fi nale PTO syncro 30-98
30.3.22 – Dispositivo innesto PTO syncro 30-101
30.3.23 – Gruppo gamme e differenziale – gruppo completo 30-102
30.3.24 – Pignone posteriore (Agrofarm 85) 30-103
30.3.25 – Pignone posteriore (Agrofarm 100) 30-108
30.3.26 – Albero uscita doppia trazione 30-113
30.3.27 – Differenziale – Coppia conica 30-116
30.3.28 – Gruppo selezione gamme 30-125
30.3.29 – Sostituzione olio trasmissione (D0.00.01) 30-127
30.3.30 – P.T.O. comando pompe – Ingranaggio esterno 30-129
30.3.31 – P.T.O. comando pompe – Ingranaggio interno 30-131
30.3.32 – Dispositivo innesto doppia trazione 30-133
307.W.0030.it.6.00-AGROFARM 85 8II II 6/20/2007 10:52:36 PM
INDICE
III
30.4 – Assale posteriore 30-136
30.4.1 – Assale posteriore destro (E0.02.01) (Agrofarm 85) 30-136
30.4.2 – Assale posteriore sinistro (E0.02.02) (Agrofarm 85) 30-139
30.4.3 – Assale posteriore destro-sinistro (Agrofarm 85) 30-143
30.4.4 – Assale posteriore destro (Agrofarm 100) 30-148
30.4.5 – Gruppo portasatelliti (Agrofarm 85) 30-152
30.4.6 – Assale posteriore sinistro (Agrofarm 100) 30-154
30.4.7 – Assale posteriore destro-sinistro (Agrofarm 100) 30-158
30.4.8 – Gruppo portasatelliti (Agrofarm 100) 30-164
30.4.9 – Differenziale posteriore 30-166
30.4.10 – Disassemblaggio differenziale posteriore (Agrofarm 85) 30-169
30.4.11 – Disassemblaggio differenziale posteriore (Agrofarm 100) 30-172
30.4.12 – Dischi freni assale posteriore 30-175
30.4.13 – Pistone di frenatura assale posteriore (Agrofarm 85) 30-176
30.4.14 – Pistone di frenatura assale posteriore (Agrofarm 100) 30-178
30.5 – Assale anteriore 30-180
30.5.1 – Supporto anteriore (F0.01.01) 30-180
30.5.2 – Assale anteriore 4WD (F0.03.01) 30-184
30.5.3 – Registrazione gioco assiale 30-186
30.5.4 – Cilindri di sterzo 30-189
30.5.5 – Disassemblaggio cilindri di sterzo 30-191
30.5.6 – Riduttore epicicloidale 30-195
30.5.7 – Disassemblaggio riduttore epicicloidale 30-197
30.5.8 – Scatola snodo e semiasse 30-203
30.5.9 – Scatola snodo e semiasse 30-209
30.5.10 – Gruppo differenziale 30-212
30.5.11 – Disassemblaggio gruppo differenziale 30-214
30.5.12 – Registrazione gruppo differenziale 30-217
30.5.13 – Coppia conica (Agrofarm 85) 30-221
30.5.14 – Disassemblaggio coppia conica (Agrofarm 85) 30-226
30.5.15 – Disassemblaggio differenziale (Agrofarm 85) 30-236
30.5.16 – Coppia conica (Agrofarm 100) 30-238
30.5.17 – Disassemblaggio coppia conica (Agrofarm 100) 30-243
30.5.18 – Disassemblaggio differenziale (Agrofarm 100) 30-253
30.5.19 – Dischi freno assale anteriore 30-255
30.5.20 – Pistone di frenatura assale anteriore 30-256
30.5.21 – Albero doppia trazione 30-257
30.6 – Carrozzeria – Cabina – Piattaforma 30-260
30.6.1 – Cabina (G0.03.01) 30-260
30.6.2 – Cofanature anteriori (G0.01.01) 30-268
30.6.3 – Parafanghi 30-270
30.6.4 – Cruscotto anteriore (G0.06.04) 30-271
30.6.5 – Impianto di condizionamento 30-274
30.6.6 – Compressore 30-277
30.6.7 – Pompa comando frizione 30-278
30.6.8 – Pistone comando frizione 30-281
307.W.0030.it.6.00-AGROFARM 85 8III III 6/20/2007 10:52:37 PM
INDICE
IV
30.6.9 – Circuito comando frizione 30-282
30.6.10 – Pompe comando freni 30-283
30.6.11 – Leve di comando (Agrofarm 85) 30-285
30.6.12 – Leve di comando (Agrofarm 100) 30-289
30.7 – Impianto idraulico 30-294
30.7.1 – Pompa circuito sollevatore e distributori servizi ausiliari 30-294
30.7.2 – Idroguida (H0.02.01) 30-296
30.7.3 – Taratura valvola di massima 30-298
30.7.4 – Disassemblaggio idroguida 30-299
30.7.5 – Pompa idroguida 30-316
30.7.6 – Distributore posteriore servizi ausiliari 4 vie (Agrofarm 85) 30-318
30.7.7 – Distributore posteriore servizi ausiliari 6 vie (Agrofarm 100) 30-320
30.7.8 – Circuito di frenatura (Agrofarm 85) 30-324
30.7.9 – Circuito di frenatura (Agrofarm 100) 30-326
30.7.10 – Gruppo elettrovalvole servizi 30-329
30.8 – P.T.O. anteriore 30-331
30.8.1 – P.T.O. anteriore 30-331
30.8.2 – Gruppo P.T.O. 30-336
30.8.3 – Gruppo pompa 30-347
30.8.4 – Gruppo frizione-freno 30-349
30.8.5 – Gruppo elettrovalvola 30-356
30.9 – Sollevatore anteriore 30-357
30.9.1 – Sollevatore anteriore 30-357
30.9.2 – Cilindri di sollevamento 30-359
30.10 – Sollevatore posteriore 30-363
30.10.1 – Sollevatore – gruppo completo (R0.02.03) (Agrofarm 85) 30-363
30.10.2 – Disassemblaggio sollevatore – gruppo completo (Agrofarm 85) 30-366
30.10.3 – Sollevatore – Gruppo completo (R0.02.03) (Agrofarm 100) 30-371
30.10.4 – Disassemblaggio sollevatore – Gruppo completo (Agrofarm 100) 30-375
30.10.5 – Cilindro sollevatore (Agrofarm 100) 30-380
30.10.6 – Boccole (Agrofarm 100) 30-382
30.10.7 – Distributore comando sollevatore (Agrofarm 85) 30-383
30.10.8 – Disassemblaggio distributore comando sollevatore (Agrofarm 85) 30-384
30.10.9 – Disassemblaggio distributore comando sollevatore (Agrofarm 100) 30-390
30.10.10 – Sensore di sforzo meccanico (Agrofarm 85) 30-396
30.10.11 – Disassemblaggio sensore di sforzo meccanico (Agrofarm 85) 30-397
30.10.12 – Sensore di sforzo meccanico (Agrofarm 100) 30-399
30.10.13 – Disassemblaggio sensore di sforzo meccanico (Agrofarm 100) 30-400
30.10.14 – Attacco a 3 punti 30-402
30.11 – Ruote 30-404
30.11.1 – Ruote anteriori (S0.01.01) 30-404
30.11.2 – Ruote posteriori (S0.02.01) 30-405
30.12 – Zavorra – Ganci 30-406
30.12.1 – Slitta gancio di traino (Agrofarm 85) 30-406
30.12.2 – Slitta gancio di traino (Agrofarm 100) 30-407
307.W.0030.it.6.00-AGROFARM 85 8IV IV 6/20/2007 10:52:37 PM
INDICE
V
40 – SCHEMI ELETTRICI
40.1 – Introduzione 40-2
40.1.1 – Struttura del gruppo 40-2
40.1.2 – Indice cablaggi e componenti 40-8
40.2 – Componenti 40-22
40.2.1 – Componenti 40-22
40.3 – Sistemi 40-33
40.3.1 – Punti di massa 40-33
40.3.2 – Avviamento e preriscaldo 40-35
40.3.3 – Luci devioguida – Trattore dotato di cabina 40-37
40.3.4 – Luci devioguida – Trattore dotato di piattaforma 40-39
40.3.5 – Accessori diagnostica – Trattore dotato di cabina standard 40-41
40.3.6 – Accessori diagnostica – Trattore dotato di cabina alta visibilità 40-43
40.3.7 – Cruscotto 40-45
40.3.8 – Fari di lavoro – Trattore dotato di cabina standard 40-47
40.3.9 – Tergicristalli – Trattore dotato di cabina standard 40-49
40.3.10 – Riscaldamento – Trattore dotato di cabina standard 40-51
40.3.11 – Condizionamento – Trattore dotato di cabina standard 40-53
40.3.12 – Fari di lavoro – Trattore dotato di cabina alta visibilità 40-55
40.3.13 – Tergicristalli – Trattore dotato di cabina alta visibilità 40-57
40.3.14 – Riscaldamento – Trattore dotato di cabina alta visibilità 40-59
40.3.15 – Condizionamento – Trattore dotato di cabina alta visibilità 40-61
40.3.16 – Trasmissione 40-63
40.3.17 – PTO 40-65
40.3.18 – Freni 40-67
40.3.19 – CAN BUS 40-69
40.4 – Cablaggi 40-70
40.4.1 – Cablaggio luci cofano – 0.014.8107.4/20 40-70
40.4.2 – Posizionamento connettori cablaggio luci cofano 40-71
40.4.3 – Cablaggio motore – versione con batteria frontale – 0.014.8629.4/20 40-73
40.4.4 – Posizionamento connettori cablaggio motore – versione con batteria frontale 40-74
40.4.5 – Cablaggio motore – versione con batteria laterale – 0.015.1597.4/10 40-77
40.4.6 – Posizionamento connettori cablaggio motore – versione con batteria laterale 40-78
40.4.7 – Cablaggio batteria – 0.014.8806.4/20 40-81
40.4.8 – Posizionamento connettori cablaggio batteria 40-82
40.4.9 – Cablaggio preriscaldo – 0.014.9195.4/20 40-86
40.4.10 – Posizionamento connettori cablaggio preriscaldo 40-87
40.4.11 – Cablaggio alimentazioni – 0.015.1983.4/10 40-89
40.4.12 – Posizionamento connettori cablaggio alimentazioni 40-90
40.4.13 – Cablaggio cruscotto – 0.014.8628.4/20 40-93
40.4.14 – Posizionamento connettori cablaggio cruscotto 40-97
40.4.15 – Cablaggio carro destro – 0.014.8630.4/20 40-101
40.4.16 – Posizionamento connettori cablaggio carro destro 40-102
40.4.17 – Cablaggio carro sinistro – 0.014.9193.4/20 40-104
40.4.18 – Posizionamento connettori cablaggio carro sinistro 40-105
307.W.0030.it.6.00-AGROFARM 85 8V V 6/20/2007 10:52:37 PM
INDICE
VI
40.4.19 – Cablaggio alimentazione – Trattore dotato di cabina standard – 0.014.9375.4/20 40-107
40.4.20 – Posizionamento connettori cablaggio alimentazione – Trattore dotato di cabina standard
40-108
40.4.21 – Cablaggio linea tetto – Trattore dotato di cabina standard – 0.009.7850.4/50 40-110
40.4.22 – Posizionamento connettori cablaggio linea tetto – Trattore dotato di cabina standard 40-112
40.4.23 – Cablaggio riscaldamento – Trattore dotato di cabina standard – 0.010.2147.2 40-115
40.4.24 – Posizionamento connettori cablaggio riscaldamento – Trattore dotato di cabina standard
40-116
40.4.25 – Cablaggio condizionatore – Trattore dotato di cabina standard – 0.010.2153.2 40-118
40.4.26 – Posizionamento connettori cablaggio condizionatore – Trattore dotato di cabina
standard 40-119
40.4.27 – Cablaggio ventola scambiatore condizionatore – Trattore dotato di cabina standard
– 0.009.7853.3/20 40-121
40.4.28 – Posizionamento connettori cablaggio ventola scambiatore condizionatore – Trattore
dotato di cabina standard 40-122
40.4.29 – Cablaggio fari di lavoro anteriori-posteriori – Trattore dotato di cabina standard –
0.009.7851.4/50 40-124
40.4.30 – Posizionamento connettori cablaggio fari di lavoro anteriori-posteriori – Trattore dotato
di cabina standard 40-126
40.4.31 – Cablaggio fari di lavoro supplementari – Trattore dotato di cabina standard –
0.015.1435.4/10 40-128
40.4.32 – Posizionamento connettori cablaggio fari di lavoro supplementari – Trattore dotato di
cabina standard 40-130
40.4.33 – Cablaggio tergicristallo anteriore – Trattore dotato di cabina standard – 0.010.4516.3 40-132
40.4.34 – Posizionamento connettori cablaggio tergicristallo anteriore – Trattore dotato di cabina
standard 40-133
40.4.35 – Cablaggio altoparlanti – Trattore dotato di cabina standard – 0.011.0729.4/10 40-135
40.4.36 – Posizionamento connettori cablaggio altoparlanti – Trattore dotato di cabina standard 40-137
40.4.37 – Cablaggio alimentazione cabina – Trattore dotato di cabina alta visibilità –
0.014.9376.4/10 40-139
40.4.38 – Posizionamento connettori cablaggio alimentazione cabina – Trattore dotato di cabina
alta visibilità 40-140
40.4.39 – Cablaggio linea tetto – Trattore dotato di cabina alta visibilità – 0.011.3606.4/50 40-142
40.4.40 – Posizionamento connettori cablaggio linea tetto – Trattore dotato di cabina alta visibilità
40-145
40.4.41 – Cablaggio riscaldamento – Trattore dotato di cabina alta visibilità – 0.010.2554.2 40-147
40.4.42 – Posizionamento connettori cablaggio riscaldamento – Trattore dotato di cabina alta
visibilità 40-149
40.4.43 – Cablaggio condizionatore – Trattore dotato di cabina alta visibilità – 0.010.2560.0 40-151
40.4.44 – Posizionamento connettori cablaggio condizionatore – Trattore dotato di cabina alta
visibilità 40-153
40.4.45 – Cablaggio ventola scambiatore condizionatore – Trattore dotato di cabina alta visibilità
– 0.011.3610.3/20 40-155
40.4.46 – Posizionamento connettori cablaggio ventola scambiatore condizionatore – Trattore
dotato di cabina alta visibilità 40-156
40.4.47 – Cablaggio fari di lavoro anteriori-posteriori – Trattore dotato di cabina alta visibilità
307.W.0030.it.6.00-AGROFARM 85 8VI VI 6/20/2007 10:52:38 PM
INDICE
VII
– 0.011.3595.3/10 40-158
40.4.48 – Posizionamento connettori cablaggio fari di lavoro – Trattore dotato di cabina alta
visibilità 40-159
40.4.49 – Cablaggio fari di lavoro supplementari – Trattore dotato di cabina alta visibilità –
0.015.1437.4/10 40-161
40.4.50 – Posizionamento connettori cablaggio fari di lavoro supplementari – Trattore dotato di
cabina alta visibilità 40-162
40.4.51 – Cablaggio tergicristallo anteriore – Trattore dotato di cabina alta visibilità – 0.011.3597.3
40-166
40.4.52 – Posizionamento connettori cablaggio tergicristallo anteriore – Trattore dotato di cabina
alta visibilità 40-167
40.4.53 – Cablaggio altoparlanti, radio, tergicristallo posteriore, lampeggiante e orologio – Trattore
dotato di cabina alta visibilità – 0.011.3596.3/40 40-169
40.4.54 – Posizionamento connettori cablaggio altoparlanti, radio, tergicristallo posteriore,
lampeggiante e orologio – Trattore dotato di cabina alta visibilità 40-171
40.4.55 – Cablaggio fanali anteriori – Trattore dotato di cabina – 0.010.8189.3/40 40-173
40.4.56 – Posizionamento connettori cablaggio fanali anteriori – Trattore dotato di cabina 40-174
40.4.57 – Cablaggio fanali anteriori inferiori – Trattore dotato di cabina – 0441.1923.4 40-177
40.4.58 – Posizionamento connettori cablaggio fanali anteriori inferiori – Trattore dotato di cabina
40-178
40.4.59 – Cablaggio fanali anteriori – Trattore dotato di piattaforma – 0.015.3094.4 40-180
40.4.60 – Posizionamento connettori cablaggio fanali anteriori – Trattore dotato di piattaforma 40-182
40.4.61 – Cablaggio fari di lavoro – Trattore dotato di piattaforma – 0.014.9281.4 40-184
40.4.62 – Posizionamento connettori cablaggio fari di lavoro – Trattore dotato di piattaforma 40-186
40.4.63 – Cablaggio lampada rotante – 0.012.9909.4 40-188
40.4.64 – Posizionamento connettori cablaggio lampada rotante 40-189
40.4.65 – Cablaggio frenatura idraulica rimorchio – 0.014.1645.4/10 40-191
40.4.66 – Posizionamento connettori cablaggio frenatura idraulica rimorchio 40-192

S.V 08/24
