DEUTZ-FAHR AGROKID30 40 50 Utilisation et entretien Manual – PDF DOWNLOAD

Description

DEUTZ-FAHR AGROKID30 40 50 Utilisation et entretien Manual – PDF DOWNLOAD

DÉTAILS DU FICHIER :

DEUTZ-FAHR AGROKID30 40 50 Utilisation et entretien Manual – PDF DOWNLOAD

Language : French
Pages :246
Downloadable : Yes
File Type : PDF
Size:2.75 MB

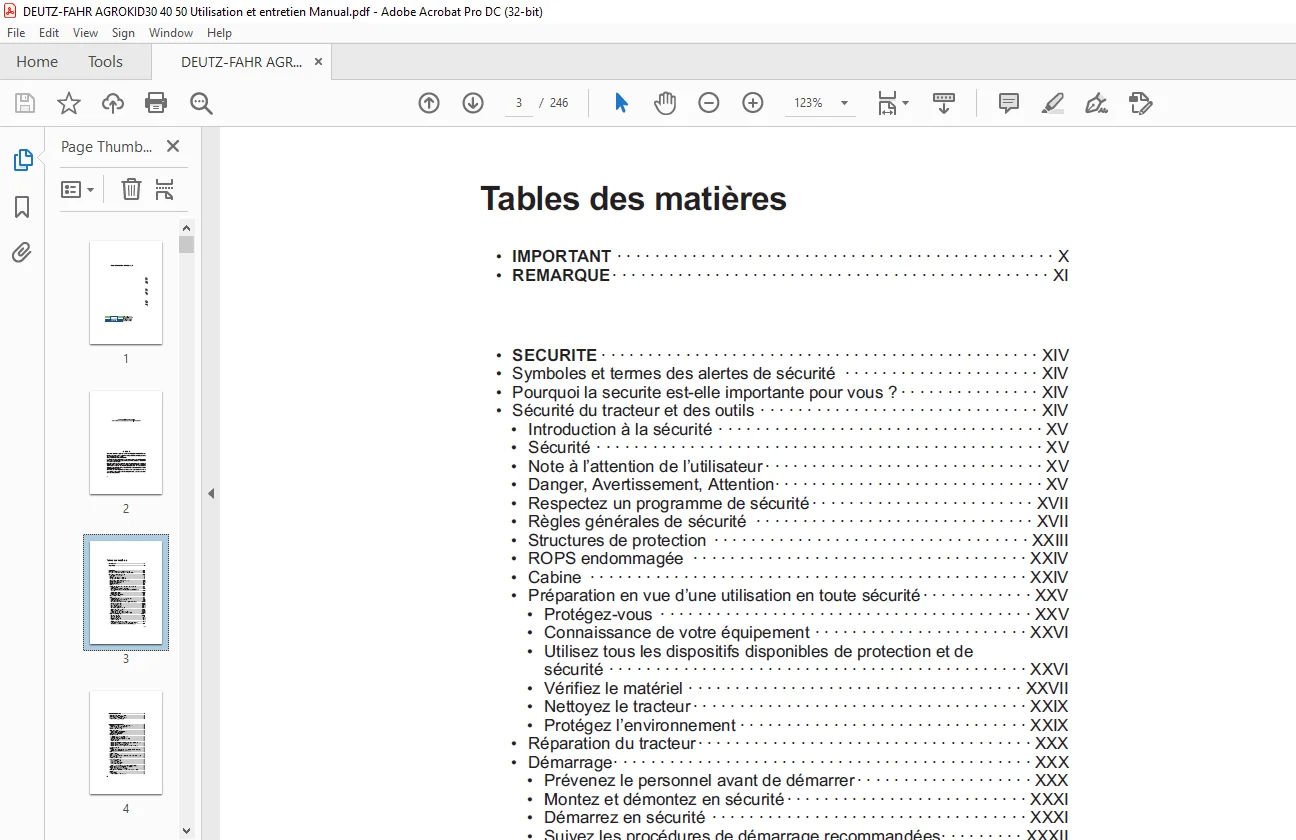

APERÇU DES IMAGES DU MANUEL :

DESCRIPTION:

DEUTZ-FAHR AGROKID30 40 50 Utilisation et entretien Manual – PDF DOWNLOAD

PREFACE

• Ce manuel décrit les options et les niveaux d’équipement disponibles sur les divers marchés, aussi certains des éléments abordés ici peuvent ne pas s’appliquer à votre tracteur. Suivez attentivement ces instructions.
• Les Centres de réparation Same sont en permanence à votre disposition pour vous conseiller et vous assister dans l’utilisation et l’entretien corrects de votre tracteur. Nous n’accepterons de responsabilité pour aucun dommage corporel ou matériel résultant de tâches effectuées différemment de la manière décrite dans ce document, d’un usage inapproprié du tracteur, d’une mauvaise exécution des tâches de maintenance ou de la non observation des instructions données.
• Ce manuel doit être rangé en permanence avec le tracteur. Conservez-le avec soin. Si vous vendez votre tracteur par la suite, remettez ce manuel au nouveau propriétaire.

IMPORTANT

1.  N’UTILISEZ PAS le tracteur avant d’avoir lu et compris ce manuel dans sa totalité. Il appartient à l’acheteur et à l’utilisateur de lire ce manuel d’utilisation et d’entretien et de suivre les précautions de sécurité et les instructions d’utilisation qu’il contient.
2. Assurez-vous de bien connaître les instructions de sécurité figurant sur les notices de mise en garde présentes dans ce manuel et sur le tracteur. Si vous ne comprenez pas une instruction, demandez des explications à votre revendeur agréé.
3. Si ce tracteur a été prêté ou loué à quelqu’un, le propriétaire est tenu de s’assurer que tous les utilisateurs potentiels ont lu et pleinement compris le manuel d’utilisation et d’entretien avant d’utiliser le tracteur, et qu’ils ont reçu des instructions appropriées sur l’utilisation correcte et sans danger du véhicule.
4. L’utilisateur est responsable de la vérification quotidienne du tracteur et de son entretien. Il doit s’assurer que toutes les pièces pouvant affecter la sécurité du tracteur en cas d’usage continu ou provoquer une usure excessive des autres éléments sont réparées ou remplacées. NE TENTEZ JAMAIS d’effectuer vous-même des réparations ou des réglages à moins d’être qualifié pour le faire.
5.  Lorsque de nouvelles pièces sont nécessaires, il est important de n’utiliser que des pièces d’origine. Le montage de pièces de mauvaise qualité peut entraîner d’importants dommages. Nos clients sont informés que la garantie est immédiatement annulée lorsque les pièces utilisées ne sont pas d’origine.
6.  Ces tracteurs sont conçus uniquement pour les travaux agricoles habituels (utilisation prévue). Tout autre usage est considéré comme contraire à l’utilisation prévue. Le constructeur du tracteur n’accepte aucune responsabilité pour les dommages ou blessures résultant d’une mauvaise utilisation, et ces risques seront assumés exclusivement par l’utilisateur.

TABLE DES MATIÈRES:

DEUTZ-FAHR AGROKID30 40 50 Utilisation et entretien Manual – PDF DOWNLOAD

IMPORTANT X
• REMARQUE XI
• SECURITE XIV
• Symboles et termes des alertes de sécurité XIV
• Pourquoi la securite est-elle importante pour vous ? XIV
• Sécurité du tracteur et des outils XIV
• Introduction à la sécurité XV
• Sécurité XV
• Note à l’attention de l’utilisateur XV
• Danger, Avertissement, Attention XV
• Respectez un programme de sécurité XVII
• Règles générales de sécurité XVII
• Structures de protection XXIII
• ROPS endommagée XXIV
• Cabine XXIV
• Préparation en vue d’une utilisation en toute sécurité XXV
• Protégez-vous XXV
• Connaissance de votre équipement XXVI
• Utilisez tous les dispositifs disponibles de protection et de
sécurité XXVI
• Vérifiez le matériel XXVII
• Nettoyez le tracteur XXIX
• Protégez l’environnement XXIX
• Réparation du tracteur XXX
• Démarrage XXX
• Prévenez le personnel avant de démarrer XXX
• Montez et démontez en sécurité XXXI
• Démarrez en sécurité XXXI
• Suivez les procédures de démarrage recommandées XXXII
• Testez les commandes XXXII
• Fluide de demarrage XXXII
• Travaillez en sécurité XXXIII
• Les gestes corrects XXXIII
• Suivez les règles de sécurité XXXIII
• Soyez attentifs aux autres XXXIV
• Risque de retournement XXXVI
• Pour éviter les retournements latéraux XXXVI
• Pour éviter les retournements vers l’arrière XXXVII
• Risques d’ordre général XXXVIII
• Outils et attelages XXXIX
• Sécurité – Traction XL
• Transport sur route XLI
• Règles de circulation XLI
• Après l’utilisation XLIII
• Soudages sur le corps du tracteur XLIII
• Instructions de sécurité pour l’installation d’équipement
supplémentaire et/ou de composants électroniques. XLIV
• PIECES DE RECHANGE 1
• Numéro de fabrication du tracteur 1
• Numéro de série du moteur 2
• Plaque d’identification du tracteur 2
• Pièces de rechange d’origine 3
• CONSIGNES D’UTILISATION 5
• Controle du tracteur avant la journee de travail 5
• Contrôlez le niveau d’huile moteur 7
• Acces au poste de conduite 8
• Commutateur d’éclairage 9
• Reglage du siege 10
• Siège de type “ BOSTROM XL” 10
• Siège de type “KAB XH2” 11
• Reglage des retroviseurs 13
• Tableau de bord 14
• Indicateur de niveau de carburant 15
• Indicateur température moteur 15
• Compteur d’heures, compteur de tours 16
• Tableau de bord 17
• Témoin d’alarme 19
• Commande d’enclenchement de blocage du différentiel avant 19
• Commande des signaux de détresse 19
• Commande manuelle d’acceleration 19
• Commandes situées dans le dessous de toit de cabine 20
• Poste de conduite 21
• Moteur 22
• Precautions a prendre pour le bon fonctionnement du moteur 22
• Moteur – 100 premières heures de travail 22
• Demarrage 24
• Arret du tracteur 25
• Démarrage à froid 26
• Demarrage d’urgence par l’intermediaire d’une batterie auxiliaire 27
• Suralimentation 28
• Arrêt d’urgence à la main 29
• Pedales de commande 30
• Pédale d’embrayage 30
• Pédale de freins 31
• Frein de stationnement 32
• Pédale d’accélérateur 32
• Embrayage de boite de vitesses et de prise de force 33
• Commandes placées côté droit du conducteur 34
• Commandes de boîte de vitesses 35
• Choix des vitesses d’avancement 36
• Blocage des differentiels, avant (sur demande ) et arriere 37
• Traction avant 38
• Prise de force 39
• Prise de force arriere/ventrale 40
Levier de sélection de la prise de force 540/1000 tr/min 41
• Prise de force synchronisee 42
• P.D.F. ventrale pour commande d’outils portés en position
ventrale 43
• Freins arriere 43
• Relevage hydraulique “LOAD SENSING” 44
• Les commandes 46
• Systeme hydraulique 50
• Dlstrlbuteur hydraulique auxiliaire 53
• Nomenclature 54
• Type du distributeur hydraulique auxiliaire 55
• Les commandes 56
• Exemple de raccordement et fonctionnement à un vérin double
effet 58
• Raccordement de l’outil aux voies hydrauliques des distributeurs
auxiliaires 59
• Conversion du distributeur hydraulique de double à simple effet. 62
• Exemple de raccordement à un vérin à simple effet 63
• Barre d’attelage categorie “A” (optional) 64
• chape d’attelage 65
• Chape d’attelage categorie “C” 66
• Chape d’attelage CRAMER 68
• Attelage 3-points 70
• Réglage des stabilisateurs télescopiques 71
• Réglage de la barre de poussée 71
• Dispositif d’accrochage de la bielle reglable 72
• Outils equipes de bras de relevage appliquables a la partie
ventrale du tracteur 73
• Carrosserie 74
• Cabine 77
• Installation de chauffage 80
• Filtre à air à “charbon actif” 83
• ROUES 85
• Réglage de la voie 85
• Pression de gonflage 86
• Pneus d’entretien 87
• Sens de marche des pneus 88
• Régler les butées de direction 88
• Roues à voie réglable 89
• Combinaisons de pneumatiques admises 90
• Modification des voies avec des roues munies de jante à voie
variable 91
• Roues avant 91
• Roues arrière 92
• Modification de la voie dans le cas de jante à voie fixe 96
• Lestage arrière 97
• Lestage par remplissage des pneus avec de l’eau
(solution antigel) 97
• Remplissage d’eau dans le pneumatique 98
• Vidange de l’eau du pneumatique 98
• OPERATIONS D’ENTRETIEN 101
• Lubrifiants 103
• Périodicité d’entretien 104
• Tableau d’entretien et inspection 106
• Dépôt de gazole 109
• Ravitaillement de gazole 109
• Ravitaillement de gazole en fin de journée 110
• Entretien du moteur 111
• Ouverture du capot moteur 112
• Nettoyage de la calandre 112
• Contrôle du niveau d’huile moteur 113
• Vidange huile moteur 113
• Remplacement des filtres à huile 115
• Nettoyage et substitution du filtre à gas-oil 115
• Purge d’air dans le circuit gazole 115
• Pompe d’alimentation electromagnetique 119
• Contrôle de fonctionnement normal de la pompe 121
• Purge d’air 121
• Combustible 121
• Filtre à air 122
• Nettoyage du filtre à air sec 123
• Refroidissement du moteur 125
• Contrôle du niveau du liquide de refroidissement du moteur
contenu dans le vase d’expansion 125
• Réfrigérant AKROS FREEZE 125
• Vidange et lavage du circuit de refroidissement 126
• Thermostat 126
• Nettoyage du radiateur d’huile 127
• Verification de la correcte flexion de les courroies 128
• Embrayage de boite de vitesse 129
• Embrayage de P.D.F. arriere et ventrale 129
• Entretien de la boîte de vitesses, du différentiel et des réducteurs arrière 130
• Contrôle du niveau d’huile 132
• Vidange des boîtes de vitesses 133
• Entretien de la direction hydrostatique 134
• Purge de l’air du circuit hydraulique 134
• Contrôle de l’enclenchement des blocages de différentiels 135
• Freins 136
• Contrôle du freinage 136
• Blocage de differentiel avant (si installé) 136
• Entretien du pont avant moteur 137
• Relevage hydraulique 139
• Entretien de l’attelage 3-points 139
• Attelage 3-points arrière 139
• Lavage du pare-brise 141
• Essuie-glace (avant et arrière) 141
• Entretien de l’installation de climatisation 142
• Nettoyage général du tracteur 143
• Nettoyage avec des détergents 144
• Nettoyage avec l’air comprimé 144
• SYSTEME ELECTRIQUE 145
• Batterie 145
• Contrôles de la batterie 145
• Boîte à fusibles 147
• Nomenclature des composants du système électrique 150
• Eclairage 158
• Nettoyage des projecteurs (ou phares) et des feux de position 158
• Remplacement des ampoules 158
• Réglage de la portée des phares pour la circulation routière 163
• Réglage en profondeur 164
• Réglage en hauteur 164
• REMISAGE 165
• Opérations à effectuer avant le remisage du tracteur pour une
longue période d’immobilisation 165
• Préparation du tracteur avant sa remise en service après une
longue période d’immobilisation 166
• CARACTERISTIQUES TECHNIQUES 167
• Moteur 167
• Embrayage 168
• Prise de force 168
• Boîte de vitesses 170
• Pont avant 174
• Direction hydrostatique 176
• Dimensions et poids 177
• Poids à vide du tracteur (sans masses) 178
• Poids à vide du tracteur (avec masses) 178
• Charges maximales autorisées 179
• Charges maximales attelables 179
• Lestage 179
• Attelage d’outils sur le tracteur 180
DEPANNAGE 181
• Moteur 181
• Boîte de vitesses 183
• Prise de force avant/arrière 184
• Pont avant 184
• Freins 184
• Relevage hydraulique 184
• Systèmes hydrauliques auxiliaires 185
• APPENDICE A
• IMPORTANTE! INFORMATION ADDITIONNELLE A
• Combinaison tracteur/outil porté B
• Détermination du poids total, des charges sur les essieux et de la
capacité de charge ainsi que du lestage minimum nécessaire. B
• Outil arrière et combinaisons d’un outil frontal et d’un outil arrière C
• Outil avant porté C
• NOTES F
