Deutz-Fahr AGROPLUS 75 85 95 100 Manual de Taller PDF

Description

Deutz-Fahr AGROPLUS 75 AGROPLUS 85 AGROPLUS 95 AGROPLUS 100 Manual de Taller – PDF DOWNLOAD

FILE DETAILS:

Deutz-Fahr AGROPLUS 75 AGROPLUS 85 AGROPLUS 95 AGROPLUS 100 Manual de Taller – PDF DOWNLOAD

Language : Spanish
Pages : 376
Downloadable : Yes
File Type : PDF

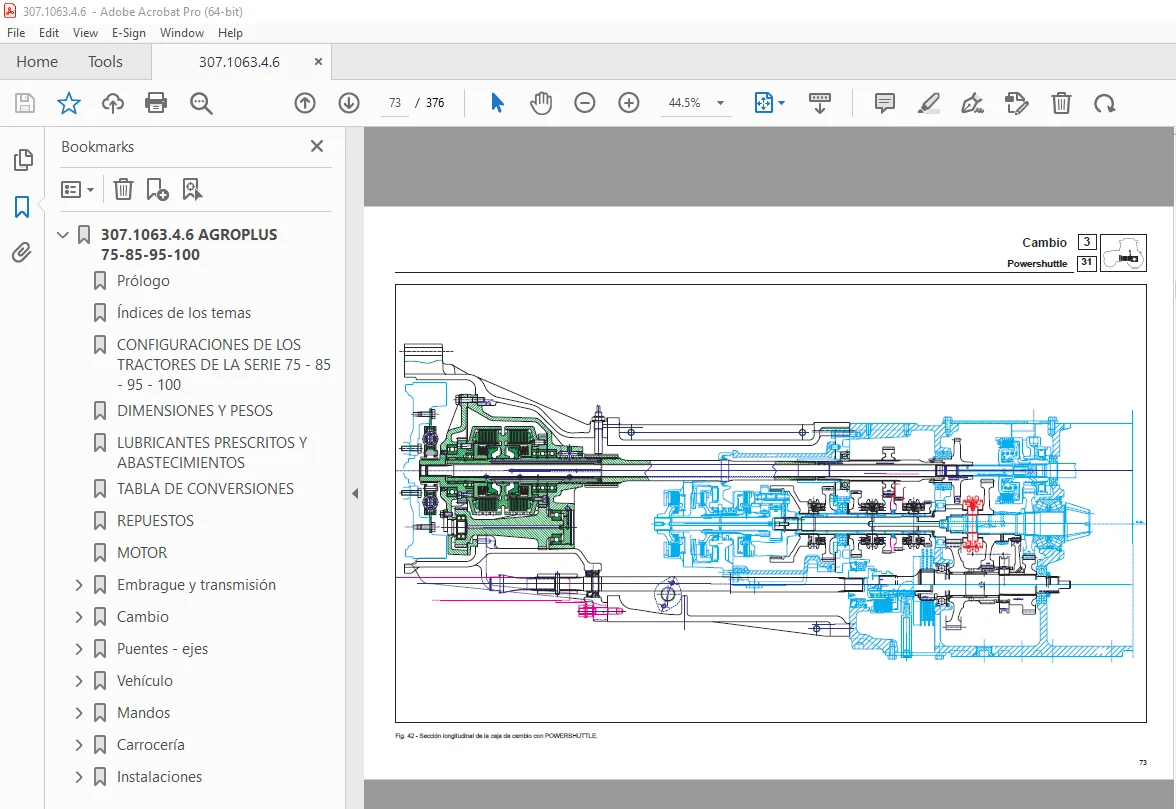

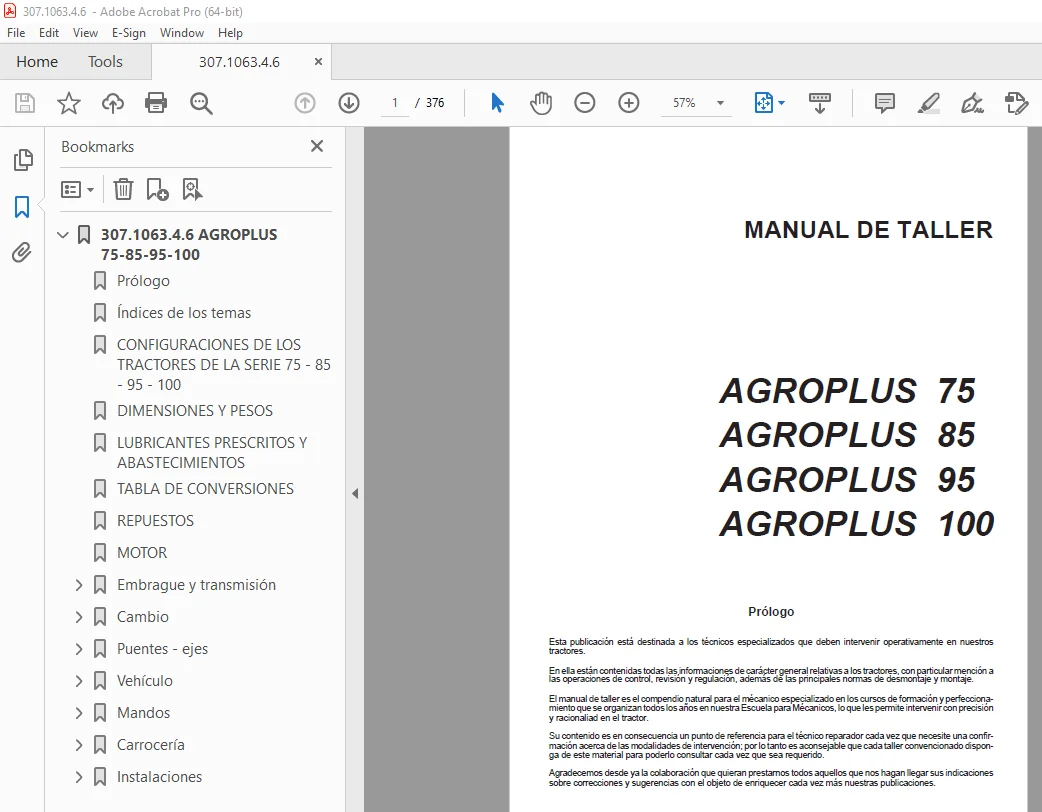

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz-Fahr AGROPLUS 75 AGROPLUS 85 AGROPLUS 95 AGROPLUS 100 Manual de Taller – PDF DOWNLOAD

307 1063 4 6 AGROPLUS 75-85-95-100 1
Prólogo 1
Índices de los temas 2
CONFIGURACIONES DE LOS TRACTORES DE LA SERIE 75 – 85 – 95 – 100 8
DIMENSIONES Y PESOS 9
LUBRICANTES PRESCRITOS Y ABASTECIMIENTOS 10
TABLA DE CONVERSIONES 11
REPUESTOS 12
MOTOR 13
Embrague y transmisión 14
Embrague 14
EMBRAGUE DEL CAMBIO 14
MONTAJE DE LA HORQUILLA DE MANDO DEL EMBRAGUE 19
Control del embrague 20
Desarmado de la bomba hidráulica 22
Inspecciones y controles 23
Reinstalación 23
Diagnóstico de los inconvenientes 24
Powershift 25
Grupo Powershift 25
Esquema funcional del grupo Powershift 26
Esquema di acopliamento del grupo Powershift con selección del tipo de velocidad MED 26
Esquema di acopliamento del grupo Powershift con selección del tipo de velocidad LOW 27
Esquema di acopliamento del grupo Powershift con selección del tipo de velocidad HIGH 27
Montaje del grupo Powershift 29
REGULACIÓN DEL JUEGO AXIAL DEL GRUPO Powershift 31
PRINCIPALES OPERACIONES PARA EL ENSAMBLADO DEL GRUPO Powershift 32
Diagnóstico de los inconvenientes 42
Cambio 43
Caja de cambios 43
Características técnicas 43
Configuración do cambio de velocidad con 5 marchas 44
Eje primario – eje secundario – reductor 52
Mandos de las marchas 54
Desmontaje grupo cambio 60
Control de los órganos desmontados 61
UBICACIÓN DE LOS AROS SEEGER DE ESPESOR VARIABLE 62
CARACTERÍSTICAS DIMENSIONALES NOMINALES DE LOS BUJES DEL GRUPO CAMBIO 62
MONTAJE DEL COJINETE DEL EJE INTERMEDIO – (SÓLO PARA CAMBIO CON MINI – REDUCTOR) 63
REGULACIÓN DEL JUEGO AXIAL DEL EJE SECUNDARIO DE LA CAJA DE CAMBIOS DE 5 MARCHAS 64
SUPLEMENTACIÓN DEL EJE DE ENTRADA DE LASGAMASPARA TRACTORESDOTADOS DE CAMBIO SIN Powershift 65
SUPLEMENTACIÓN DEL EJE DE ENTRADA DE LASGAMASPARA TRACTORESDOTADOS DE CAMBIO CON Powershift 67
Powershuttle 69
“POWERSHUTTLE” INVERSOR DE MANDO ELECTROHIDRÁULICO 69
MONTAJE DEL GRUPO INVERSOR 75
Reglaje del grupo inversor 76
Diferencial 78
Registración del par cónico 78
Montaje del par cónico sin sustituciones 78
Sustitución de los cojinetes de la corona 78
Sustitución de los cojinetes del piñón 78
Mandos de las marchas 80
MONTAJEDELAPLACADESOPORTEDELAS VARILLASDEMANDODELASMARCHAS 80
ORIENTACIÓN DE LAS PALANCAS DE MANDO DE CAMBIO E INVERSOR 81
Aplicación de selladores 82
SUPERFICIES DONDE APLICAR PASTA SELLADORA 82
Recomposición de la caja de cambios 88
Principales operaciones para el montaje de los grupos: caja de cambios, puente trasero, elevador y motor 88
Par de apriete 92
Toma de fuerza 94
Toma de fuerza trasera 94
ESQUEMA DE FUNCIONAMIENTO DE LA T D F 99
Características técnicas 101
Embrague de la toma de fuerza 102
Características técnicas 102
Control del juego axial del eje delantero del embrague de la T D F 104
Control del embrague 106
Control del juego de los discos embrague 106
Vontrol de la presión en el grupo embrague 107
PRINCIPALESOPERACIONESPARALAREINSTALACIÓNDELGRUPODELAT D F TRASERA 109
Diagnóstico de los inconvenientes 111
Puentes – ejes 112
Puente trasero 112
Montaje de los semiejes traseros 115
Desmontaje y desarmado del reductor epicicloidal 117
2RM eje ensanchable 118
Características generales 118
Desmontaje del eje del soporte delantero 120
Palanca central de dirección 123
Cubo de la rueda 124
INSPECCIONES Y CONTROLES 125
4RM puente delantero 127
TRACCIÓN DELANTERA 127
Características técnicas 127
Controles y regulaciones 129
CUBO 130
Reductor epicicloidal 131
Cubos laterales 133
Montaje de tornillos y pernos para conectar los cilindros de giro 134
Semiejes 134
Engranajes 134
Cojinetes 134
Regulación del par cónico 136
Reglaje interno del bloqueo mecánico del diferencial 137
Montaje del grupo diferencial en el puente 137
PARES DE TORSION 138
Diagnosticode los inconvenientes 140
Dispositivo ASM System 141
INSTRUCCIONES PARA EL MONTAJE DEL PLATILLO DE POSICIÓN DEL SENSOR PARA EL ASM 142
INSTALACIÓN DEL SENSOR DE MEDICIÓN DEL ÁNGULO DE GIRO 142
DESMONTAJE DEL GRUPO DIFERENCIAL DEL PUENTE DELANTERO 143
DESMONTAJE DEL EMBRAGUE DE INSERCIÓN DEL BLOQUEO DEL DIFERENCIAL DE LA TRACCIÓN DELANTERA 143
REGULACIÓN DEL PAR CÓNICO DELANTERO CON ASM SYSTEM 144
Montaje del grupo diferencial en el ponte delantero 146
Montaje y ubicación de los conmutadores de los frenos del sistema ASM 146
Embragues di inserción de la tracción delantera para tractores dotados de ASM System 147
Embrague de bloqueo de los diferenciales delantero y trasero para tractores dotados de ASM system 148
Vehículo 149
Frenos 149
Diagnóstico de los inconvenientes 160
Elevador electrónico – 1° – 2° versión 161
Características técnicas 161
Mando manual de emergencia del elevador (1ª y 2ª versión) 192
Distribuidor hidráulico del elevador de mando eléctrico 193
Distribuidor electrohidráulico del elevador 195
Distribuidor hidráulico 198
MONTAJE DEL SENSOR DE POSICIÓN DE LAS PALANCAS DEL ELEVADOR 201
Radar de bordo 205
PRECAUCIONES PARA EQUIPOS ELECTRONICOS 205
CONTROL DE UN SISTEMA ELECTRONICO 206
CONTROL DE LAS PARTES MECÁNICAS 206
MONTAJE DEL TORNILLO DE TOPE DE LA PALANCA DE CUCHARA EN EL EJE PORTAPALANCAS 206
Elevador electrónico – 1° versión 162
Tablero de mando de la centralita electrónica 162
Mando profundidad de trabajo 163
Regulación de la sensibilidad 163
Regulación de la velocidad de bajada 163
Mando de elevación y descenso 163
Mando control de resbalamiento 164
Mando control de posición 164
Mando control de esfuerzo 164
Mando de limitación de la altura 164
Mando de bloqueo o transporte 164
Stop 164
Testigo de alarmas 164
Funcionamiento 165
Interruptor principal de control 165
Mando auxiliar interno à la cabina 165
Interruptor de STOP 165
Probador de autodiagnóstico “ALL ROUND TESTER” (1° Versión) 166
AUTODIAGNÓSTICO 171
Control del funcionamiento de los componentes eléctricos del sistema 176
Elevador electrónico 2° versión 179
Elevador electrónico tipo ELCII 179
Tablero de mando 180
MANDOS DE USO 181
MANDOS DE REGULACIÓN 182
CARACTERÍSTICAS DE SEGURIDAD 182
ATENUACIÓN DE LAS OSCILACIONES DEL TRACTOR DURANTE EL TRANSPORTE 183
INTERRUPTORES DE MANDO AUXILIARES 183
Procedimiento para la puesta en servicio del elevador electrónico 184
Control del funcionamiento de los componentes eléctricos del sistema 185
Probador de autodiagnóstico “ALL ROUND TESTER” (2° Versión) 186
Lista de alarmas 188
Elevador electrónico 202
MONTAJE CORRECTO DEL SENSOR DE ESFUERZO 204
Elevador hidráulico trasero 208
Elevador hidráulico “load sensing” tipo original 208
I MANDOS 208
MONTAJE DEL TORNILLO DE TOPE DE LA PALANCA DE CUCHARA SOBRE EL EJE PORTAPALANCAS 211
MONTAJE DEL TORNILLO DE TOPE DE LA LEVA EN EL ÁRBOL DE LEVAS 211
MONTAJE DEL ARO DE RETÉN EN EL PISTÓN 211
Regulación del elevador 218
Control del mecanismo de elevación 221
Control de la presión de ejercicio 221
Desmontaje del distribuidor hidráulico del elevador 221
CONTROLES CON DISTRIBUIDOR ENSAMBLADO 222
Verificaciones y controles del distribuidor hidráulico 224
Reinstalación del elevador 224
ÓRGANO SENSIBLE 225
Características de calibrado de los resortes del distribuidor del elevador 228
Diagnóstico de los inconvenientes 229
Elevador hidráulico delantero 230
Controles 230
Características técnicas 231
Acumulador de presión y válvula antishock para elevador delantero 231
Toma de fuerza delantera 233
Características técnicas 233
Fase engrane 234
Fase de desengrane 235
Control del embrague 239
Control de la presión de accionamiento del grupo embrague 239
Diagnósticos de los inconvenientes 240
características técnicas de los resortes 240
Mandos 241
Dirección hidrostática 241
Dirección hidrostática tipo danfoss cód 290 6310 4/10 241
Características generales 241
Verificaciones y controles 242
Eje guía 243
Gato de guía 243
Controles 246
Instrucciones para el remontaje del grupo distribuidor de la dirección hidrostática 247
Mandos mecánicos 252
MONTAJE Y REGULACIÓN DE LOS MANDOS EXTERNOS DEL REGULADOR MECÁNICO 258
Mandos electrohidráulicos 262
Cilindro de mando del bloqueo del diferencial trasero para tractores no dotados con ASM SYSTEM 274
Cilindro de desconexión de la tracción delantera para tractores no dotados con ASM SYSTEM 274
Regulación del mando del bloqueo del diferencial trasero y delantero para tractores no dotados con ASM System 275
Regulación del mando de la tracción delantera para tractores no dotados conASMSYSTEM 276
Carrocería 277
Puesto de guía 277
Plataforma de guía 277
Cabina 278
Filtro de aire de la cabina 280
Lavado parabrisas 280
Limpiaparabrisas (delantero y trasero) 280
Desmontaje de la plataforma de conducción con la cabina del tractor 281
Quitar la cabina 282
Instalaciones 283
Climatización 283
VENTILACION 283
Instalacion de calefaccion 283
Configuración de la instalación 284
Grupo de acondicionamiento para cabinas 287
Funcionamiento y manutención de la instalación de climatización 288
Encendido del acondicionator 289
Junta electromagnético 289
Presostatos 289
Eléctroventilador 289
Diagnóstico del electroventilador 289
Relé 289
Goteo de agua en los puntos de conexión de los tubos de descarga de la condensación con el acondicionador 289
Control de la instalación 291
Elementos de seguridad de la instalación 291
Regulación de la temperatura 291
Recarga del circuito del equipo de acondicionamiento 292
Llenado del dosificador 292
Abastecimiento de aceite a la instalación 292
CONTROL DEL FUNCIONAMIENTO DEL EQUIPO DESPUÉS DE LA RECARGA 294
Diagnósticos de los inconvenientes 297
Instalación hidráulica 298
Filtros de aceite 299
Bombas hidráulicas 299
Control de las válvulas de seguridad del elevador 299
Desarmado de la bomba hidráulica 300
Desmontaje 301
Inspecciones y controles 302
Remontaje 302
Instalaciones auxiliares 303
DISTRIBUIDOR HIDRÁULICO AUXILIAR 303
Control de la regulación de la válvula de sobrepresión 312
Control de la presión de ejercicio 312
Control de la superficie de los vástagos del distribuidor 312
Frenos hidraulicos para remolque 313
Grupo distribuidor para el frenado hidráulico del remolque 313
Uso del tractor con freno hidráulico del remolque tipo CUNA 341/01 314
PUESTA EN MARCHA 315
Problemas de funcionamiento 316
Montaje de la válvula de frenado hidráulico para remolque provisto de “freno de seguridad” (versión ITALIA) 320
Equipo eléctrico 321
Características generales 321
Características técnicas 321
Normas generales de seguridad 322
precauciones contra accidentes 322
Puesta en marcha de emergencia mediante una batería externa 323
CONSEJO CÓMODO 324
TABLA DE LOS CÓDIGOS DE COLORES DE LOS CABLES ELÉCTRICOS 324
Salpicadero 325
LLAVE DE PUESTA EN MARCHA 326
MANDO VENTILACIÓN 326
TECLA DE MANDO 327
FAROS DE TRABAJO 328
BOTÓN LIMPIAPARABRISAS Y BOMBA LAVACRISTALES 328
BOTÓN LÁMPARA GIRATORIA 328
RELÈ 329
INTERMITENTE ELECTRÓNICO 329
LUZ DE TECHO 330
INTERRUPTOR PARA: bloqueo diferencial – conexión embrague T D F – conexión 4RM – selección T D F 540 1000 R P M – T D F económica – T D F sincronizada – equipo eléctrico de puesta en marcha 330
INTERRUPTOR PARA FRENO DE STACCIÓNAMENTO 330
CAJA PORTAFUSIBLES 331
SALPICADERO CON VISOR DIGITAL 332
FUNCIONAMIENTO DE LA PARADA CON CENTRALITA DEL MOTOR 2MH 334
CABLEADOS DE LA CABINA 335
CABLEADOS DEL TRACTOR 335
Captador para volante del motor 336
Captador para eje del embrague 336
