Deutz Fahr AGROTRON 106 MK3 110 MK3 115 MK3 120 MK3 135 MK3 150 MK3 165 MK3 WERKSTATTHANDBUCH PDF

Description

Deutz Fahr AGROTRON 106 MK3 110 MK3 115 MK3 120 MK3 135 MK3 150 MK3 165 MK3 WERKSTATTHANDBUCH – PDF DOWNLOAD

FILE DETAILS:

Deutz Fahr AGROTRON 106 MK3 110 MK3 115 MK3 120 MK3 135 MK3 150 MK3 165 MK3 WERKSTATTHANDBUCH – PDF DOWNLOAD

Language : German
Pages : 694
Downloadable : Yes
File Type : PDF

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz Fahr AGROTRON 106 MK3 110 MK3 115 MK3 120 MK3 135 MK3 150 MK3 165 MK3 WERKSTATTHANDBUCH – PDF DOWNLOAD

AGROTRON 106 MK3
AGROTRON 110 MK3
AGROTRON 115 MK3
AGROTRON 120 MK3
AGROTRON 135 MK3
AGROTRON 150 MK3
AGROTRON 165 MK3

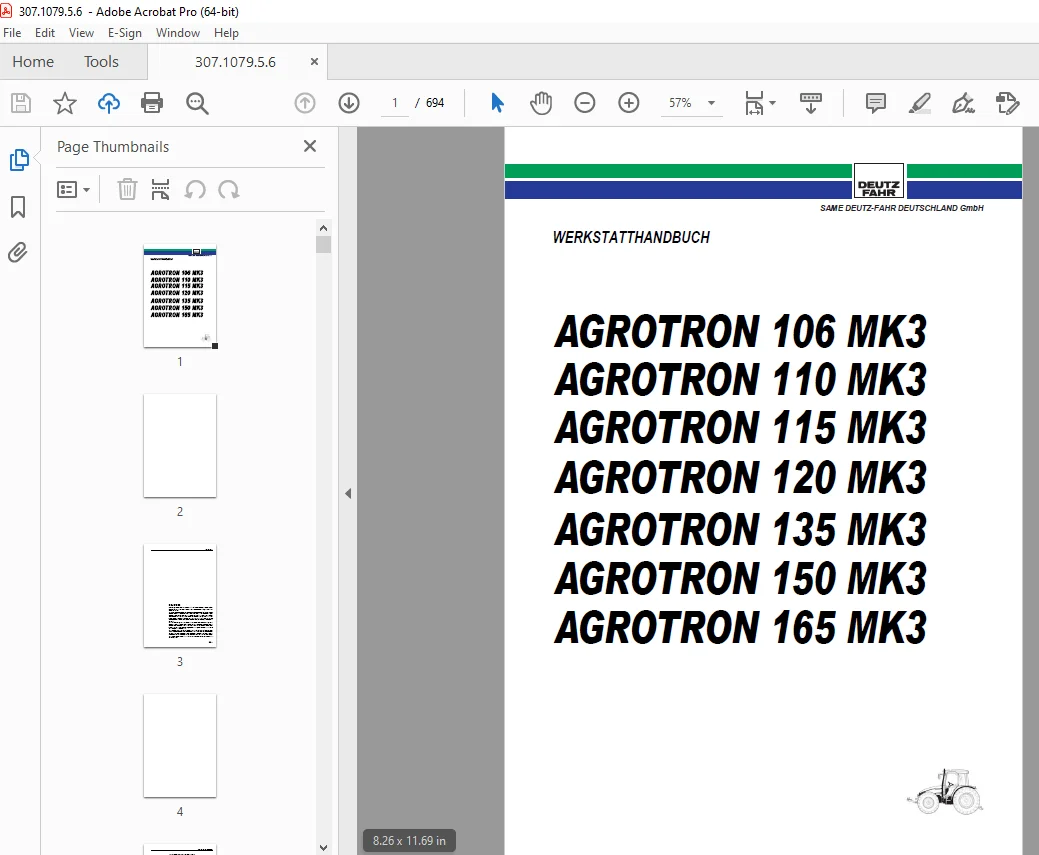

307 1079 5 6 AGROTRON 106-110-115-120-135-150-165 MK3 1
EINLEITUNG 3
HINWEISE ZUR SICHERHEIT 5
STRUKTUR DES HANDBUCHS 7
HINWEISE ZUM GEBRAUCH DES HANDBUCHS 8
LESEN UND AKTUALISIEREN DES HANDBUCHS 9
ZU ERGREIFENDE VORSICHTSMASSNAHMEN BEI DER AUSFÜHRUNG DER ARBEITEN 10
HEBEVORGÄNGE 11
STANDARD-ANZUGSMOMENTE FÜR SCHRAUBEN UND MUTTERN 12
GEWINDEPASTEN, KLEBSTOFFE, DICHTUNGSMASSEN UND SCHMIERMITTEL 13
SPEZIALWERKZEUG 15
UMRECHNUNGSTABELLE FÜR MASSEINHEITEN 16
TEIL 10 17
1 GETRIEBE 19
EINLEITUNG 19
1 1 GETRIEBE (Version Power Shift) 20
1 1 1 HAUPTKOMPONENTEN 20
1 1 2 GETRIEBE-HYDRAULIKANLAGE 23
1 1 3 SCHALTGETRIEBE 24
GETRIEBEKOMPONENTEN 25
1 1 4 ZENTRALE KUPPLUNG 26
1 1 5 STEUERGERÄT HYDRAULIK-SCHALTGETRIEBE UND FAHRTRICHTUNGSUMKEHR 27
1 1 6 SCHEMA EINRÜCKEN KUPPLUNGEN UND AKTIVIERUNG MAGNETVENTILE 31
1 1 7 ELEKTRONIKSCHEMA GETRIEBE 32
1 2 GETRIEBE (Version Power Shuttle) 33
1 2 1 HAUPTKOMPONENTEN 33
1 2 2 GETRIEBE-HYDRAULIKANLAGE 36
1 2 3 GETRIEBE 37
GETRIEBEKOMPONENTEN 38
1 2 4 ZENTRALE KUPPLUNG 39
1 2 5 STEUERGERÄT HYDRAULIK-SCHALTGETRIEBE UND FAHRTRICHTUNGSUMKEHR 40
1 1 6 SCHEMA EINRÜCKEN KUPPLUNGEN UND AKTIVIERUNG MAGNETVENTILE 44
1 2 7 ELEKTRONIKSCHEMA GETRIEBE 45
1 3 HINTERACHSE 47
KOMPONENTEN 48
1 4 HECKSEITIGE ZAPFWELLE 49
KOMPONENTEN 50
2 BREMSANLAGE 51
BESCHREIBUNG 51
2 1 HAUPTZYLINDER 52
2 2 BREMSVORRICHTUNG 53
2 3 ANHÄNGER-BREMSANLAGE 54
2 3 1 HYDRAULISCHE ANHÄNGER-BREMSUNG (VERSION ITALIEN) 54
2 3 2 HYDRAULISCHE ANHÄNGER-BREMSUNG (VERSION EXPORT) 56
VERDICHTER 61
DRUCKREGLER 62
VERSORGUNGSVENTIL KABINENAUFHÄNGUNG 63
ANHÄNGER-STEUERVENTIL (2 LEITUNGEN) 64
ANHÄNGER-STEUERVENTIL (1 LEITUNG) 65
3 HYDRAULISCHE VORDERACHSFEDERUNG 66
3 1 STEUERBLOCK HYDROPNEUMATISCHE VORDERACHSFEDERUNG 67
4 VORDERACHSE 71
4 1 GELENKGEHÄUSE UND ACHSTRICHTER 72
4 2 AUSGLEICHSGETRIEBE 74
5 HYDRAULIKANLAGE 76
HYDRAULIKANLAGE (Modelle 106-115 PS) (Version CC) 77
HYDRAULIKANLAGE (Modelle 120-165 PS) (Version CC) 78
HYDRAULIKANLAGE (Modelle 106-115 PS) (Version LS) 79
HYDRAULIKANLAGE (Modelle 120-165 PS) (Version LS) 80
5 1 AXIALKOLBEN VERSTELLPUMPE MIT SPEISEPUMPE 81
5 1 1 SPEISEPUMPE 84
FUNKTIONSWEISE 84
5 1 2 AXIALKOLBEN – VERSTELLPUMPE 85
5 1 3 PUMPENREGLER MIT LOAD-SENSING-VENTIL, DRUCKBEGRENZUNGSVENTIL 87
5 2 ZAHNRADPUMPE FÜR ARBEITSHYDRAULIK (Modelle 106-115 PS) 95
5 3 ZAHNRADPUMPE FÜR LENKUNG (Modelle 106-115 PS) 96
5 4 ZAHNRADPUMPE FÜR ARBEITSHYDRAULIK UND LENKUNG (Modelle 120-165 PS) 97
5 5 PRIORITÄTSVENTIL 99
5 6 ZUSATZSTEUERGERÄTE FÜR ARBEITSHYDRAULIK 100
VERSION MIT ZAHNRADPUMPE 100
VERSION MIT VERSTELLPUMPE 101
5 6 1 STEUERGERÄTEBLÖCKE FÜR ZAHNRADPUMPE (CC) 103
5 6 2 STEUERGERÄTEBLÖCKE FÜR VERSTELLPUMPE (LS) 105
5 6 3 AUFBAU ZUSATZSTEUERGERÄT 106
5 6 4 BESCHREIBUNG DER KOMPONENTEN ZUSATZSTEUERGERÄT 107
5 6 5 AUFBAU ANSCHLUSSPLATTE (Version CC) 109
5 6 6 KRAFTHEBER REGELVENTIL 112
TEIL 20 117
SCHULUNGSUNTERLAGEN SERDIA (LEVEL III) 119
1 EINSTIEG UND KOMMUNIKATION 120
1 1 ÜBERSICHT 120
1 2 BESTELLUNG 121
1 3 NOTEBOOK EINSCHALTEN UND SOFTWARE INSTALLIEREN 122
1 4 BENUTZERTIEFE, ZUGRIFFSBERECHTIGUNG 123
1 5 VERBINDUNG ZWISCHEN STEUERGERÄT (MOTOR) UND NOTEBOOK HERSTELLEN 124
1 6 PROGRAMMSTART 124
1 7 OFFLINE-MODUS 125
1 8 BEDIENUNG DES PROGRAMMS 127
1 9 DRUCKEN (AUSGABE) 129
1 10 PROTOKOLL 130
1 11 KOMMUNIKATION BEENDEN 130
2 STEUERGERÄTEAUSWAHL 131
2 1 ALLGEMEIN 131
2 2 ERKENNUNG DER STEUERGERÄTE 131
2 3 IDENTIFIKATIONSDATEN 131
3 MEßWERTE 132
3 1 AKTUELLE MEßWERTE (ALLGEMEIN) 132
3 2 RAM-WERTE 136
3 3 DATENREKORDER (NUR EMS) 136
3 4 EIN/AUSGANGSBELEGUNG 136
3 5 CAN-Status 136
3 6 BEISPIEL FÜR EINE ANGEZEIGTE FEHLERINFORMATION: 138
4 PARAMETRIERUNG 139
4 1 KONFIGURATION (ALLGEMEIN) 139
4 2 KOMPLETTPROGRAMMIERUNG 150
4 3 KALIBRIERUNG 151
5 FEHLERSPEICHER 152
5 1 ALLGEMEIN 152
6 FUNKTIONSTEST 157
6 1 ALLGEMEIN 157
7 EXTRAS 158
7 1 HÖCHSTGESCHWINDIGKEIT 158
7 2 LOGISTISCHE DATEN 158
7 3 LASTKOLLEKTIV (NUR EMS) 159
7 4 WARTUNGSÜBERSCHREITUNG (NUR EMS) 159
7 5 OVERRIDE-SPEICHER (NUR EMS) 159
8 WAS IST ZU TUN, WENN ? 160
8 1 SERDIA ALLGEMEIN 160
8 2 EMR 163
9 SERDIA-ERWEITERUNGEN VON VERSION 2 5 AUF 3 1 175
9 1 VERBESSERUNGEN UND HILFE BEI KOMMUNIKATIONSPROBLEMEN MIT NOTEBOOKS/ WIN98 175
9 2 NEUE EINSTIEGSMASKE MIT MESSWERTEN UND FARBLICHE KENNUNG ZUM VERBINDUNGSZUSTAND 176
9 3 NEUER SCHALTER “AUFGABEN” ZUR DURCHFÜHRUNG AUSGEWÄHLTER SERVICEARBEITEN, Z B REGLEREINSTELLUNG ODER P-GRAD EINSTELLEN 177
9 4 DIE EIN- UND AUSGANGSBELEGUNG IST JETZT ZUSÄTZLICH MIT KLARTEXT (BISHER NUR KENNZIFFERN) KONFIGURIERBAR 178
9 5 ERWEITERUNGEN IN “PARAMETRIERUNG\KONFIGURATION” 178
SCHULUNGSUNTERLAGEN EDS (Elektronisches Diagnose-System) 179
1 ALLGEMEINE EINFÜHRUNG 180
1 1 FUNKTIONSUMFANG 180
1 2 HARDWAREVORAUSSETZUNGEN 181
1 3 STARTEN UND BEENDEN DES EDS-PROGRAMMS 183
2 GETRIEBE-DIAGNOSE 185
2 1 DAS HAUPTMENÜ 185
2 2 ONLINEHILFE 187
3 POWER-SHIFT DIAGNOSEPROGRAMM DEST 38 188
3 1 VORBEREITUNGEN ZUR GETRIEBEDIAGNOSE MIT DEST 38 188
3 2 DEST 38 – PROGRAMMBESCHREIBUNG 189
3 3 FEHLER-CODES POWERSHIFT / DEST 38 199
3 4 FEHLERCODELISTE MIT BESCHREIBUNG 201
SONSTIGE HINWEISE 207

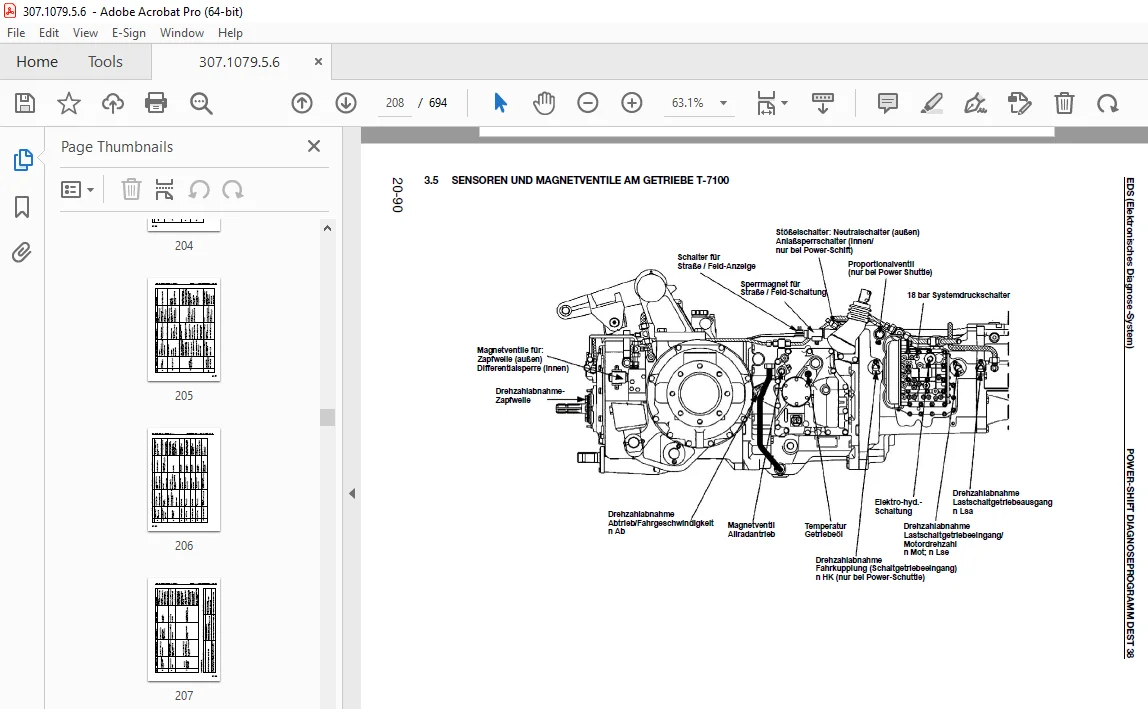

3 5 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7100 208
3 6 ELEKTRO-HYDRAULISCHE SCHALTUNG T-7100 209
3 7 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7200 210
3 8 ELEKTRO-HYDRAULISCHE SCHALTUNG T-7200 / T-7300 211
3 9 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7300 212
3 10 FEHLERANALYSE 213
4 POWER-SHUTTLE – DIAGNOSEPROGRAMM DEST 45 215
4 1 VORBEREITUNGEN ZUR GETRIEBEDIAGNOSE MIT DEST 45 215
4 2 DEST 45 – PROGRAMMBESCHREIBUNG 216
4 3 FEHLER-CODES POWER-SHUTTLE / DEST 45 231
4 4 FEHLERCODES – POWERSHUTTLE-DISPLAY 232
4 5 FEHLERCODES MIT BESCHRIBUNG 233
4 6 SONSTIGE HINWEISE 244
4 7 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7100 245
4 8 ELEKTRO-HYDRAULISCHE SCHALTUNGT-7100 246
4 9 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7200 247
4 10 ELEKTRO-HYDRAULISCHE SCHALTUNG T-7200 / T-7300 248
4 11 FEHLERANALYSE 249
5 VORBEREITUNGEN ZUR DIAGNOSE DER AGROTRON-HD+ASM 251
5 1 PROGRAMMBESCHREIBUNG 252
5 2 FEHLERCODES DER AGROTRONIC-HD 258
6 VORBEREITUNGEN ZUR DIAGNOSE DES INFOCENTERS 261
6 1 PROGRAMMBESCHREIBUNG 262
6 2 KONSTANTEN FÜR INFOCENTER 272
7 VORBEREITUNGEN ZUR DIAGNOSE DER GEFEDERTEN VORDERACHSE 276
7 1 PROGRAMMBESCHREIBUNG 277
7 2 PINBELEGUNG DER ELEKTRONIK-BOX “GEFEDERTE VORDERACHSE” 281
7 3 FEHLERCODES 282
TEIL 30 283
VORGEHENSWEISE FÜR DIE ABMONTAGE UND INSTALLATION DER STARREN LEITUNGEN UND KABEL AM TRAKTOR 287
ANLAGEN UND VERKABELUNGEN PUMPENSEITE (VERSION CC MIT ANGEFLANSCHTEM PRIORITÄTSVENTIL) 288
DETAILANSICHT ANLAGEN UND VERKABELUNGEN PUMPENSEITE (VERSION CC MIT ANGEFLANSCHTEM PRIORITÄTSVENTIL) 289

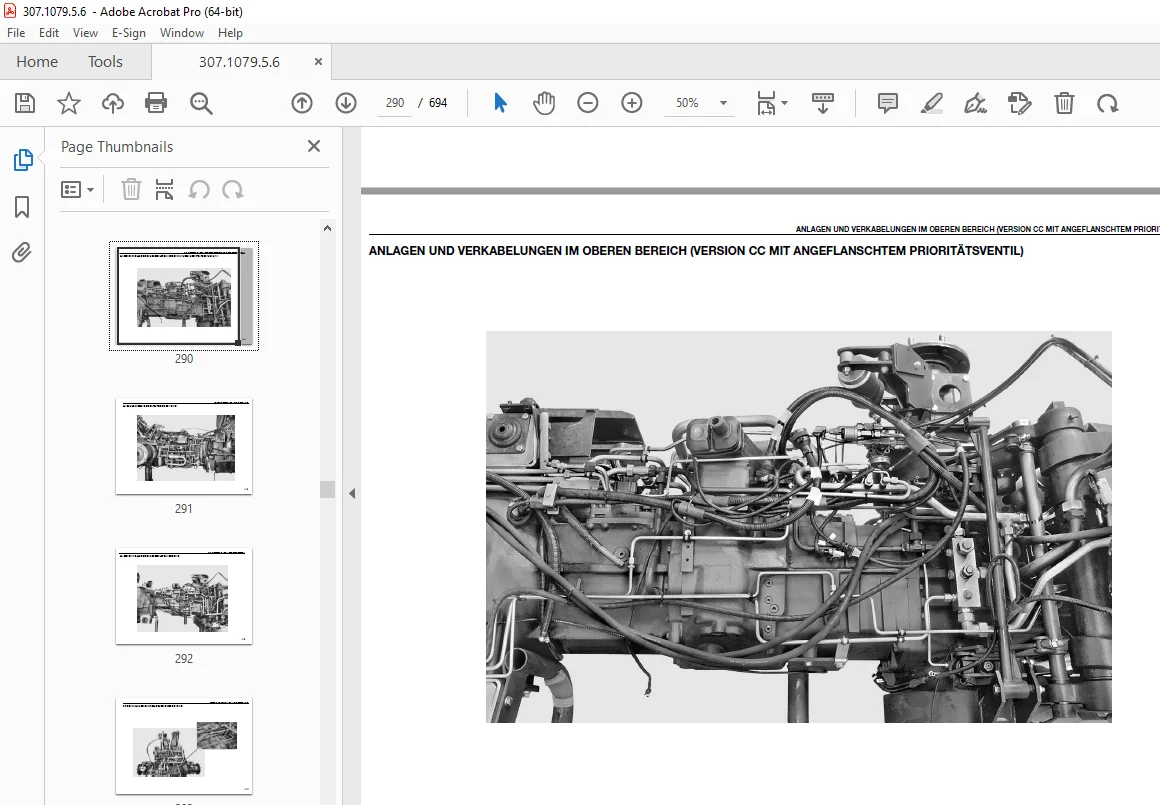

ANLAGEN UND VERKABELUNGEN IM OBEREN BEREICH (VERSION CC MIT ANGEFLANSCHTEM PRIORITÄTSVENTIL) 290
ANLAGEN UND VERKABELUNGEN PUMPENSEITE (VERSION LS) 291
ANLAGEN UND VERKABELUNGEN IM OBEREN BEREICH (VERSION LS) 292
ZUSÄTZLICHE ANLAGEN UND HYDRAULIKANSCHLÜSSE (VERSION LS) 293
MOTORHAUBE UND LICHT-BAUGRUPPEN 295
TRITTSTUFEN ZUR KABINE 299
BATTERIE 300
DRUCKLUFTBEHÄLTERS UND DER BATTERIEHALTERUNG (nur bei Traktoren mit Anhänger-Druckluftbremsung) 302
ANLASSERS 303
LICHTMASCHINE 304
SPANNUNG DES LICHTMASCHINENRIEMENS 305
LUFTVERDICHTERS 308
STEUERVENTILS FÜR DRUCKLUFT- FESTSTELL- UND BETRIEBSBREMSEN DES ANHÄNGERS 310
DRUCK-MESSWERTGEBERS (Version mit Druckluftbremsung) 312
ÜBERSTROMVENTILS FÜR KABINENHUB 313
ANSCHLUSSVENTILS DER ANHÄNGER-DRUCKLUFTBREMSUNG 314
KLIMAANLAGE 315
TECHNISCHE DATEN 315
FUNKTIONSWEISE DER KLIMAANLAGE 316
WARTUNG DER KLIMAANLAGE 317
ENTLEERUNG, SPÜLUNG UND NEUBEFÜLLUNG DER KLIMAANLAGE 318
VERDICHTERS DER KLIMAANLAGE 320
ENTFEUCHTER – FILTERS (Modelle 106-150 PS) 322
ENTFEUCHTER – FILTERS (Modell 165 PS) 323
KONDENSATOR-KÜHLGEBLÄSES (Modell 165 PS) 324
KONDENSATORGRUPPE (Modelle 106-150 PS) 326
KONDENSATORGRUPPE (Modell 165 PS) 327
KÜHLER FÜR GETRIEBEÖL UND KRAFTSTOFF (Modelle 106-150 PS) 328
KÜHLER FÜR GETRIEBEÖL UND KRAFTSTOFF (Modell 165 PS) 330
KÜHLERS (Modelle 106-150 PS) 332
KÜHLERS (Modell 165 PS) 334
AUSGLEICHSBEHÄLTERS 336
LÜFTERRADS (Modelle 106-150 PS) 337
LÜFTERRADS (Modell 165 PS) 339
GELENKVERBINDUNG DER FRONTZAPFWELLE 344
TURBOLADERS 346
LUFTANSAUGROHRS AM MOTOR 347
ANSAUGFILTERS 348
AUSPUFFROHRS 350
AUSPUFFTOPFS 351
ANTRIEBSWELLE FÜR ALLRADANTRIEB (Version mit gefederter Vorderachse) 352
BREMSZYLINDER 355
BREMSKREISE 357
BREMSLICHT-SCHALTER 359
HYDROLENKUNG 360
ÜBERPRÜFUNG UND AUSBAU 360
DEMONTAGE DER HYDROLENKUNG UND AUSTAUSCH DER DICHTUNGEN 362
VORDERRÄDER 370
Für Standard-Vorderachse 370
Für gefederte Vorderachse 370
VORDEREN KOTFLÜGEL 371
HINTERRÄDER 372
KRAFTHEBER-VENTILBLOCKS 373
ZYLINDER DES FRONTKRAFTHEBERS 374
FRONTKRAFTHEBER-BAUGRUPPE 376
FRONTZAPFWELLEN-BAUGRUPPE 379
ZYLINDER DER VORDERACHSFEDERUNG (falls vorgesehen) 380
VORDERACHSFEDERUNGS-ZYLINDER 383
1 Demontage 383
2 Zusammenbau 384
VORDERACHSE UND SCHWINGE (Version mit Vorderachsfederung) 385
VENTILBLOCKS DER VORDERACHSFEDERUNG 388
LAGESENSORS DER VORDERACHSFEDERUNG 389
1 Ausbau 389
2 Positionierung 389
3 Überprüfung 390
VERSTÄRKUNGS-LÄNGSTRÄGER (nur bei Traktoren mit Frontkraftheber) 391
VORDERACHSBOCKS (Version mit Vorderachsfederung) 392
GASSPEDAL-POTENTIOMETERS 393
1 Austausch 393
2 Einstellung des Potentiometers 394
KRAFTSTOFFTANKS 395
ÜBERPRÜFUNG DER FUNKTIONSTÜCHTIGKEIT DER ARBEITSHYDRAULIK-PUMPEN 398
ARBEITSHYDRAULIK-ZAHNRADPUMPE (Modelle 106/115 PS) (Version CC) 400
ZAHNRADPUMPE ( Modelle 120-165 PS) (Version CC) 402
AXIALKOLBEN-VERSTELLPUMPE (Modelle 106/165 PS) (Version LS) 404
PUMPE FÜR HYDROLENKUNG (Modelle 106/115 PS) (Version CC) 407
PRIORITÄTSVENTILS (Modelle 106 – 115 PS) 408
PRIORITÄTSVENTILS (Modelle 120/165 PS) ( ->) (Für Version mit Verstellpumpe) 409
EINRÜCKHEBELS DES KRIECHGANGGETRIEBES 410
STEUERGERÄTE-BLÖCKE (Version CC) 411
STEUERGERÄTE-BLÖCKE (Version LS) 415
ZUSATZSTEUERGERÄTEBLOCKS 418
KRAFTHEBER-ZYLINDER 420
AUSBAU 420
EINBAU 421
1 Demontage 422
2 Zusammenbau 422
KRAFTHEBER-LAGESENSORS 423
ÜBERPRÜFUNG 423
1 Ausbau des Positionsfühlers 424
2 Austausch der Mitnehmerbuchse des Positionsfühlers (nur bei Bedarf) 424
3 Einbau des Lagesensors 424
4 Einstellung des Lagesensors 425
KRAFTHEBER-KRAFTMESSBOLZENS 427
FAHRERSITZES 428
LENKRAD, MULTIFUNKTIONSHEBEL BELEUCHTUNG, INSTRUMENTENTAFEL 429
MULTIFUNKTIONSHEBEL BELEUCHTUNG UND FAHRTRICHTUNGSWAHLHEBEL 431
INSTRUMENTENTAFEL UND MITTELKONSOLE 433
RECHTSSEITIGEN KONSOLE 437
LINKSSEITIGEN KONSOLE 444
ELEKTRONISCHEN STEUERUNG FÜR KRAFTHEBER, VORDERACHSFEDERUNG UND GETRIEBE 446
SICHERUNGEN- UND RELAIS-BAUGRUPPE 449
MOTORSTEUERUNG 451
KUPPLUNGSPEDAL UND ANGESCHLOSSENE VORRICHTUNGEN (Version Powe Shift) 452
1 Ausbau des Potentiometers 452
1 1 Einbau des Potentiometers 452
2 Austausch des Kupplungs-Geberzylinders 453
2 1 Einbau des Kupplungs-Geberzylinders 454
3 Einstellung von Position und Betätigungsweg des Kupplungspedals 454
KUPPLUNGSPEDAL UND ANGESCHLOSSENE VORRICHTUNGEN (Version Power Shuttle) 455
1 Ausbau des Potentiometers 455
1 1 Einbau des Potentiometers 455
2 Einstellung von Position und Betätigungsweg des Kupplungspedals 456
3 Austausch des Näherungsfühlers 456
SCHALTHEBEL FÜR GETRIEBE, ZUSATZSTEUERGERÄTE UND ZAPFWELLE 457
BIEGSAMEN ZÜGE FÜR EINKUPPELN UND DREHZAHLWAHL DER ZAPFWELLE 461
BIEGSAMEN ZÜGE ZU DEN ZUSATZSTEUERGERÄTEN 464
POSITION DES SCHALTERS AN FESTSTELLBREMSE 466
KLIMAANLAGEN-BEDIENTEILS 467
HEIZUNGSVENTILS 468
1 Ausbau 468
2 Einbau und Einstellung des Steuerzugs 468
HEIZRADIATORS DER HEIZUNG 470
VERDAMPFERS DER KLIMAANLAGE 473
RECHTSSEITIGEN GEBLÄSES DER KLIMAANLAGE 475
LINKSSEITIGEN GEBLÄSES DER KLIMAANLAGE 476
FESTSTELLBREMSEN 477
ZUGS FÜR ÖFFNUNG DER KABINENTÜR 478
DRUCKMESSERS FÜR ÜBERWACHUNG DER DRUCKLUFT DER ANHÄNGERBREMSUNG 480
DISPLAYS FÜR BETRIEBSSTATUS POWERSHIFT – POWERSHUTTLE GETRIEBE 481
KABINE 482
MOTOR – GETRIEBE 490
TEIL 40 499
STRUKTUR DER GRUPPE 501
HINWEISE ZUR KONSULTATION DER GRUPPEN-INFORMATIONEN 502
1 EINLEITUNG 503
1 1 VERZEICHNIS DER DARGESTELLTEN VERKABELUNGEN 503
1 2 DEFINITION DER KOMPONENTEN UND SYMBOLE 504
1 3 ALLGEMEINE VORSCHRIFTEN 504
1 3 1 ÄNDERUNGEN AM ELEKTRISCHEN/ELEKTRONISCHEN SCHALTKREIS DES TRAKTORS 504
1 3 2 HÄUFIGSTE STÖRUNGEN/FEHLER AN DEN VERKABELUNGEN 504
1 3 3 ENTNAHME, INSTALLATION UND TROCKNUNG DER STECKVERBINDER UND VERKABELUNGEN 505
1 4 ERFORDERLICHE INSTRUMENTE FÜR DIE DIAGNOSTIK 506
1 5 TABELLE DER FARBKODIERUNGEN DER LEITER 506
2 INDIZES 507
2 1 INDEX NACH BESCHREIBUNG DER KOMPONENTEN 507
2 2 INDEX NACH ART -NR DER KOMPONENTEN 512
2 3 INDEX NACH STECKVERBINDERN 516
3 KOMPONENTEN 527
3 1 LAY-OUT DER STECKVERBINDER 527
3 2 TECHNISCHE DATEN DER KOMPONENTEN 532
3 3 VERSTIFTUNG UND BESCHREIBUNG DER ELEKTRONISCHEN STEUEREINHEITEN 536
3 3 1 STEUEREINHEIT DES MOTORS 536
3 3 2 STEUEREINHEIT DES ANTRIEBS POWER SHUTTLE 538
3 3 3 STEUEREINHEIT DES ANTRIEBS POWER SHIFT 540
3 3 4 INFOCENTER 2 UND 3 542
3 3 5 STEUEREINHEIT DES KRAFTHEBERS 544
3 3 6 STEUEREINHEIT DER VORDERACHSEN-AUFHÄNGUNG 546
4 SYSTEME 547
4 1 MASSE PUNKTE 547
4 2 MOTOR START 548
4 3 VORGLÜHEN 549
4 4 ELEKTRONISCHER MOTORREGLER 550
4 5 LICHT- UND LICHTWAHLSCHALTER 551
4 6 KABINEN AUSSTATTUNG 552
4 7 ARBEITSBELEUCHTUNG 553
4 8 SCHEIBENWISCHER WINDSCHUTZSCHEIBE 554
4 9 INFOCENTER 555
4 10 ELEKTRISCHE SPANNUNGSVERSORGUNG 556
4 11 AUTORADIO – CB 557
4 12 KLIMAANLAGEN-/HEIZUNGSLÜFTER 558
4 13 BREMSEN 559
4 14 ANHÄNGERBREMSE 560
4 15 VORDERACHSFEDERUNG 561
4 16 POWER SHUTTLE GETRIEBE 562
4 17 POWER SHIFT GETRIEBE 563
4 18 ASM – DOPPELDIFFERENTIAL 564
4 19 HECKKRAFTHEBER 565
4 20 FRONT- UND HECKZAPFWELLE 566
4 21 CLEANFIX 567
5 LAGEPLAN, KABELBAUMSCHEMA UND STECKVERBINDUNGSPOSITIONEN 569
VERKABELUNG ENDOTHERMER MOTOR (1/2) 571
VERKABELUNG ENDOTHERMER MOTOR (2/2) 572
VERKABELUNG LEITUNG MOTOR (106-115 PS) (1/2) 577
VERKABELUNG LEITUNG MOTOR (106-115 PS) (2/2) 578
VERKABELUNG LEITUNG MOTOR (120-165 PS) (1/2) 579
VERKABELUNG LEITUNG MOTOR (120-165 PS) (2/2) 580
VERKABELUNG KUPPLUNGSSENSOR 581
VERKABELUNG LEITUNG CLEAN FIX 593
VERKABELUNG LEITUNG ZUSÄTZLICHES GEBLÄSE KLIMAANLAGE 595
VERKABELUNG LEITUNG ANTRIEB (1/2) 599
VERKABELUNG LEITUNG ANTRIEB (2/2) 600
VERKABELUNG LEITUNG HYDRAULIK- UND DRUCKLUFTBREMSUNG ANHÄNGER (ITALIEN) 611
VERKABELUNG LEITUNG DRUCKLUFTBREMSUNG ANHÄNGER 612
VERKABELUNG LEITUNG STEUEREINHEIT VORDERACHSEN-AUFHÄNGUNG (KABINE) 615
VERKABELUNG LEITUNG VERSORGUNG KABINE 619
VERKABELUNG LEITUNG VORDERACHSEN-AUFHÄNGUNG LEITUNG KABINE 625
VERKABELUNG LEITUNG KENNZEICHENLEUCHTE 629
VERKABELUNG LEITUNG KENNZEICHENLEUCHTE 630
VERKABELUNG LEITUNG KENNZEICHENLEUCHTE 631
VERKABELUNG LEITUNG KOTFLÜGEL 633
VERKABELUNG LEITUNG KOTFLÜGEL 634
VERKABELUNG LEITUNG KOTFLÜGEL 635
VERKABELUNG LEITUNG KOTFLÜGEL 636
VERKABELUNG LEITUNG FRONTSEITIGE INSTRUMENTENTAFEL (1/2) 641
VERKABELUNG LEITUNG FRONTSEITIGE INSTRUMENTENTAFEL (2/2) 642
VERKABELUNG ENDOTHERMER MOTOR 643
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHUTTLE) (1/4) 649
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHUTTLE) (2/4) 650
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHUTTLE) (3/4) 651
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHUTTLE) (4/4) 652
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHIFT) (1/4) 653
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHIFT) (2/4) 654
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHIFT) (3/4) 655
VERKABELUNG LEITUNG SEITLICHE INSTRUMENTENTAFEL (POWER SHIFT) (4/4) 656
VERKABELUNG LEITUNG KLIMAANLAGE (KABINE) 665
VERKABELUNG LEITUNG DISPLAY 671
VERKABELUNG LEITUNG DACH (1/2) 675
VERKABELUNG LEITUNG DACH (2/2) 676
VERKABELUNG LEITUNG ARBEITSSCHEINWERFER 677
VERKABELUNG ROTIERENDE BLINKLEUCHTE 679
VERKABELUNG LEITUNG STEUERARMLEHNE 689
INTERNE VERKABELUNG STEUERARMLEHNE 691
STEUEREINHEIT – SICHERUNGEN – RELAIS (1/2) 693
STEUEREINHEIT – SICHERUNGEN – RELAIS (2/2) 694

S.V 09/12/24
