Deutz-Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 Manual de Taller PDF

Description

Deutz-Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 Manual de Taller – PDF DOWNLOAD

FILE DETAILS:

Deutz-Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 Manual de Taller – PDF DOWNLOAD

Language : Spanish
Pages : 900
Downloadable : Yes
File Type : PDF

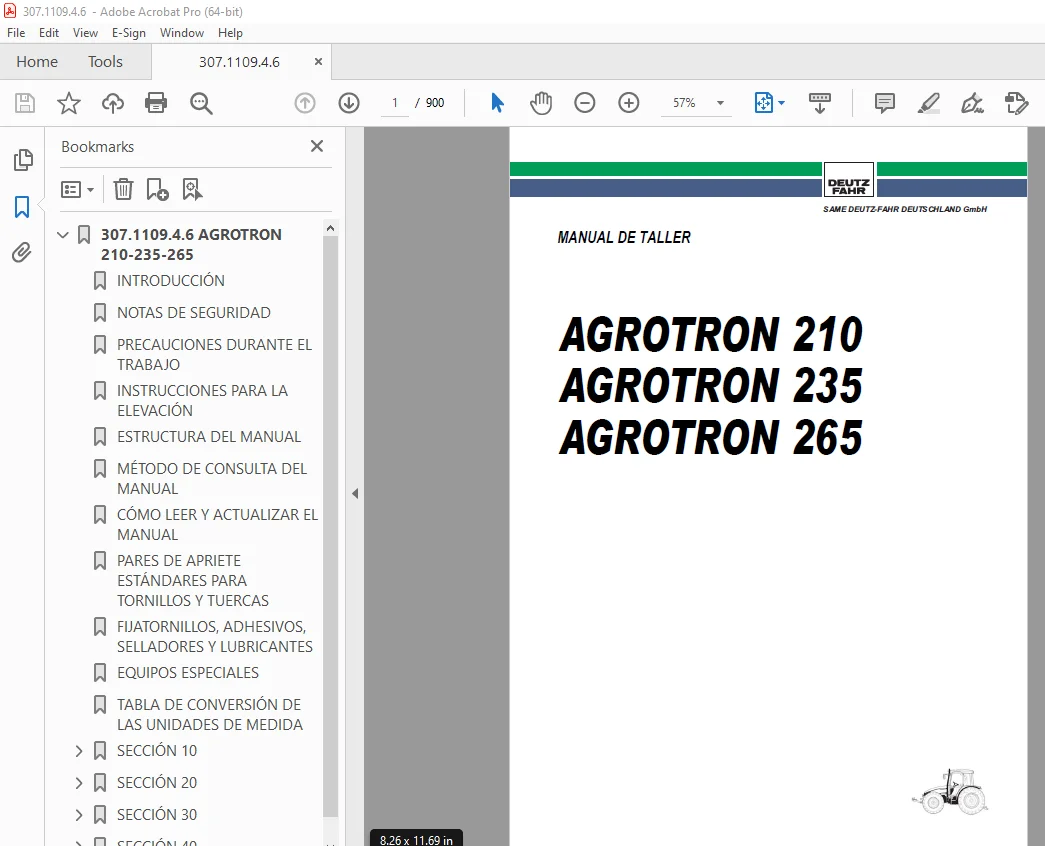

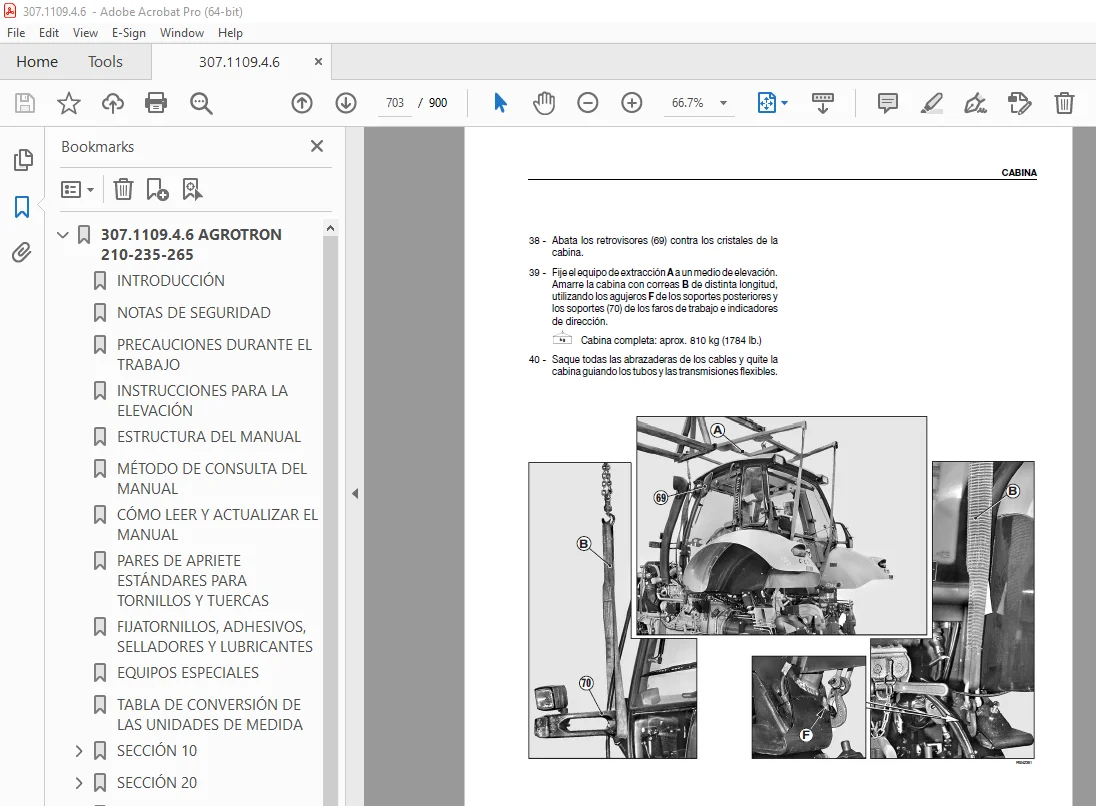

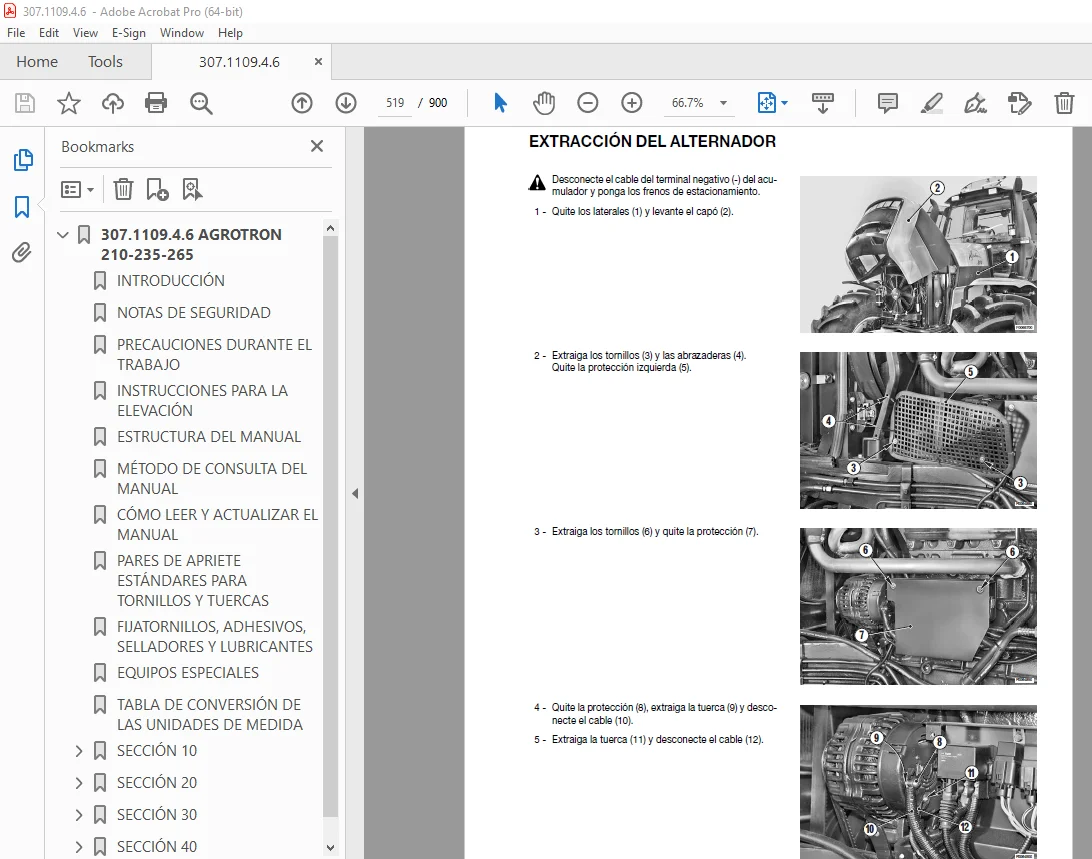

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz-Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 Manual de Taller – PDF DOWNLOAD

307 1109 4 6 AGROTRON 210-235-265 1
INTRODUCCIÓN 3
NOTAS DE SEGURIDAD 5
PRECAUCIONES DURANTE EL TRABAJO 8
INSTRUCCIONES PARA LA ELEVACIÓN 10
ESTRUCTURA DEL MANUAL 11
MÉTODO DE CONSULTA DEL MANUAL 12
CÓMO LEER Y ACTUALIZAR EL MANUAL 13
PARES DE APRIETE ESTÁNDARES PARA TORNILLOS Y TUERCAS 14
FIJATORNILLOS, ADHESIVOS, SELLADORES Y LUBRICANTES 15
EQUIPOS ESPECIALES 17
TABLA DE CONVERSIÓN DE LAS UNIDADES DE MEDIDA 18
SECCIÓN 10 19
1 TRANSMISIÓN 21
INTRODUCCIÓN 21
1 1 ACOPLAMIENTO MOTOR-TRANSMISIÓN 22
1 1 1 ACOPLAMIENTO ELÁSTICO 22
1 1 2 ACOPLAMIENTO HIDRODINÁMICO 23
1 2 TRANSMISIÓN 25
1 2 1 COMPONENTES PRINCIPALES (VERSIÓN TDF 1 VELOCIDAD) 25
1 2 2 COMPONENTES PRINCIPALES (VERSIÓN TDF 2 VELOCIDADES) 28
1 2 3 INSTALACIÓN HIDRÁULICA DE LA TRANSMISIÓN 31
1 2 4 CAMBIO 32
1 2 5 EMBRAGUE CENTRAL 35
1 2 6 DISTRIBUIDOR PARA CAMBIO HIDRÁULICO E INVERSIÓN DE MARCHA 36
1 2 7 ESQUEMA DE ACOPLAMIENTO DE EMBRAGUES Y ACCIONAMIENTO DE ELECTROVÁLVULAS 40
1 2 8 ESQUEMA ELECTRÓNICO DE LA TRANSMISIÓN 41
1 3 EJE TRASERO 42
1 4 TOMA DE FUERZA TRASERA 44
1 4 1 TOMA DE FUERZA TRASERA DE 1 VELOCIDAD 45
1 4 2 TOMA DE FUERZA TRASERA DE 2 VELOCIDADES 46
2 SISTEMA DE FRENADO 47
2 1 BOMBA DE FRENOS 48
2 2 DISPOSITIVO DE FRENO 49
2 3 SISTEMA DE FRENADO DEL REMOLQUE 50
2 3 1 FRENO HIDRÁULICO DEL REMOLQUE (VERSIÓN ITALIA) 50
2 3 2 FRENO HIDRÁULICO DEL REMOLQUE (VERSIÓN EXPORT) 52
2 3 3 FRENO NEUMÁTICO DEL REMOLQUE (VERSIÓN ITALIA) 54
2 3 4 FRENO NEUMÁTICO DEL REMOLQUE (VERSIÓN EXPORT) 55
COMPRESOR 56
VÁLVULA LIMITADORA DE PRESIÓN 57
VÁLVULA DE ALIMENTACIÓN DE LA SUSPENSIÓN DE LA CABINA 58
ELECTROVÁLVULA DE ACCIONAMIENTO DEL FRENO 59
VÁLVULA DE FRENO DEL REMOLQUE (2 VÍAS) 60
VÁLVULA DE FRENO DEL REMOLQUE (1 VÍA) 61
3 SUSPENSIÓN HIDRÁULICA DEL EJE DELANTERO 62
3 1 DISTRIBUIDOR PARA LA SUSPENSIÓN DELANTERA 63
4 EJE DELANTERO 67
4 1 SCAJA DE ARTICULACIÓN Y REDUCTOR FINAL 68
4 2 DIFERENCIAL 69
4 3 SENSOR ÁNGULO DE GIRO 70
5 INSTALACIÓN HIDRÁULICA 71
INSTALACIÓN HIDRÁULICA 72
5 1 BOMBA DE CAUDAL VARIABLE 73
5 1 1 BOMBA HIDRÁULICA 76
5 1 2 VÁLVULA LOAD SENSING, VÁLVULA DE CORTE DE PRESIÓN 78
5 2 DIRECCIÓN HIDRÁULICA 86
5 3 VÁLVULA DE MÁXIMA 87
5 4 VÁLVULA PRIORITARIA 88
5 5 DISTRIBUIDOR PARA SERVICIOS AUXILIARES 89
5 5 1 TIPOS DE DISTRIBUIDOR 90
5 5 2 ELEMENTO DE ACCIONAMIENTO DEL ELEVADOR 91
SECCIÓN 20 95
1 INSTRUMENTOS DE DIAGNÓSTICO ALL ROUND TESTER 97
1 1 ALL ROUND TESTER 97
1 2 PROGRAMA SERDIA 3 5 NIVEL III 103
1 3 PROGRAMA EDS EST45 104
2 CONEXIÓN DE LOS COMPROBADOR A LAS CENTRALITAS 105
2 1 CONEXIÓN DE ART PARA LAS CENTRALITAS HPSA Y DEL BRAZO 105
2 2 CONEXIÓN DEL ORDENADOR PORTÁTIL CON EL PROGRAMA SERDIA 3 5 A LA CENTRALITA DEL MOTOR 106
2 3 CONEXIÓN DEL ORDENADOR PORTÁTIL CON EL SOFTWARE EDS A LA CENTRALITA DE LA TRANSMISIÓN 107
2 3 1 CONEXIÓN A LA CENTRALITA DE LA TRANSMISIÓN 107
3 INTRODUCCIÓN AL SISTEMA ELECTRÓNICO DEL TRACTOR 109
3 1 SISTEMA ELECTRÓNICO 109
3 2 SISTEMA CANBUS 110
3 3 CENTRALITA DE LA TRANSMISIÓN 119
3 4 INFOCENTER 120
4 PUESTA EN SERVICIO DEL TRACTOR 121
4 1 INTRODUCCIÓN 121
4 2 SUSTITUCIÓN DE LA CENTRALITA DEL MOTOR 121
4 3 SUSTITUCIÓN DE LA CENTRALITA DE LA TRANSMISIÓN 124
4 4 SUSTITUCIÓN DE LA CENTRALITA HPSA 130
4 5 SUSTITUCIÓN DE LA CENTRALITA DEL BRAZO DE MANDOS 150
5 ALARMAS 157
5 1 ALARMAS VISUALIZADAS EN EL SALPICADERO 158
5 2 ALARMAS DE LA CENTRALITA HPSA 169
5 3 ALARMAS DE LA CENTRALITA DEL MOTOR 225
5 4 ALARMAS DE LA CENTRALITA DE LA TRANSMISIÓN 249
5 5 ALARMAS DEL BRAZO DE MANDOS 325
5 6 LISTA DE ALARMAS DEL DISTRIBUIDOR ELECTROHIDRÁULICO BOSCH 337
5 7 ALARMAS DE CANBUS 339
6 MANUAL DEL COMPROBADOR PARA LA CENTRALITA HPSA 351
6 1 SISTEMA DE CONTROL Y CALIBRACIÓN DE LOS COMPONENTES ELECTRÓNICOS 351
PANTALLA INICIAL 352
MENÚ PRINCIPAL 352
1 MONITOR 353
2 MENU ALIBRACIÓN 359
2 4 CONFIGURACIÓN DEL TRACTOR 361
3 MENÚ PRUEBAS 362
4 MENÚ ALARMAS 368
CONFORMACIÓN DEL SISTEMA 351
7 MANUAL DEL COMPROBADOR DEL BRAZO 371
PANTALLA INICIAL 371
MENÚ PRINCIPAL 371
1 MONITOR 372
2 MENÚ PRUEBAS 373
3 MENÚ CALIBRACIONES 376
4 LISTA DE ALARMAS 378
8 PROGRAMA DEL COMPROBADOR PARA INFOCENTER, TRANSMISIÓN, ELEVADOR Y SUSPENSIÓN DELANTERA EDS (Electronic Diagnosis System) 379
1 INTRODUCCIÓN 379
1 1 OBJETIVO 379
1 2 REQUISITOS DE HARDWARE 380
1 3 INICIO Y CIERRE DEL PROGRAMA EDS 382
2 DIAGNÓSTICO DE LA TRANSMISIÓN 384
2 1 EL MENÚ PRINCIPAL 384
2 2 AYUDA EN LÍNEA 386
3 PROGRAMA DE DIAGNÓSTICO POWER-SHUTTLE DEST 45 387
3 1 PREPARATIVOS PARA EL DIAGNÓSTICO DE LA TRANSMISIÓN CON DEST 45 387
3 2 DEST 45 -DESCRIPCIÓN DEL PROGRAMA 388
3 3 CÓDIGOS DE ERROR POWER-SHUTTLE / DEST 45 403
3 4 CÓDIGOS DE ERROR – DISPLAY POWERSHUTTLE 404
3 5 LISTA DE CÓDIGOS DE ERROR CON DESCRIPCIÓN 405
3 6 OTRAS INFORMACIONES 416
3 7 SENSORES Y ELECTROVÁLVULAS DE LA TRANSMISIÓN T-7100 417
3 8 CAMBIO ELECTROHIDRÁULICO T-7100 418
3 9 SENSORES Y ELECTROVÁLVULAS DE LA TRANSMISIÓN T-7200 419
3 10 CAMBIO ELECTROHIDRÁULICO T-7200 / T-7300 420
3 11 ANÁLISIS DE LOS ERRORES 421
4 DIAGNÓSTICO DE INFOCENTER 423
4 1 DESCRIPCIÓN DEL PROGRAMA 424
4 2 VALORES CONSTANTES DE INFOCENTER 434
9 PROGRAMA DEL COMPROBADOR PARA UNIDAD DE CONTROL DE MOTOR SERDIA (NIVEL III) 439
1 ENTRADA Y COMUNICACIÓN 439
1 1 EQUIPAMIENTO MÍNIMO 439
1 2 PEDIDOS 440
1 3 ENCENDER EL PORTÁTIL E INSTALAR EL SOFTWARE 441
1 4 MANEJO DEL PROGRAMA 445
1 5 SALIR DEL PROGRAMA 448
2 ECU SELECTION 449
2 1 SELECCIÓN DE DOS UNIDADES DE CONTROL 449
2 2 PRINT (IMPRIMIR) 450
2 3 PROTOCOL 450
2 4 DATOS DE IDENTIFICACIÓN Y DATOS DE MEDICIÓN 451
3 MEASURED VALUES 453
3 1 ACTUAL MEASURED VALUES: GENERALIDADES 453
3 2 RAM-VALUES 458
3 3 DATA LOGGER (SÓLO EMS2) 462
3 4 INPUT/OUTPUT ASSIGNMENT 462
3 5 CAN-STATUS 462
4 PARAMETERS 465
4 1 CONFIGURATION: GENERALIDADES 465
4 2 OVERALL PROGRAMMING 466
4 2 CALIBRATION 467
5 ERROR MEMORY 468
5 1 GENERALIDADES 468
5 2 ERROR MEMORY 469
6 EXTRAS 479
6 1 MAXIMUM SPEED 479
6 2 LOGISTIC DATA 479
6 3 LOAD SPECTRUM 480
6 4 MAINTENANCE INTERVAL EXCEEDED 480
6 5 OVERRIDE MEMORY 480
6 6 MAINTENANCE DATA 480
7 TASKS 481
7 1 EMR1 481
8 QUÉ HACER SI 485
8 1 GENERALIDADES DE SERDIA 485
8 2 EMR1 487
