Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 MANUALE D’OFFICINA PDF

Description

Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 MANUALE D’OFFICINA – PDF DOWNLOAD

FILE DETAILS:

Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 MANUALE D’OFFICINA – PDF DOWNLOAD

Language : Italian
Pages : 900
Downloadable : Yes
File Type : PDF

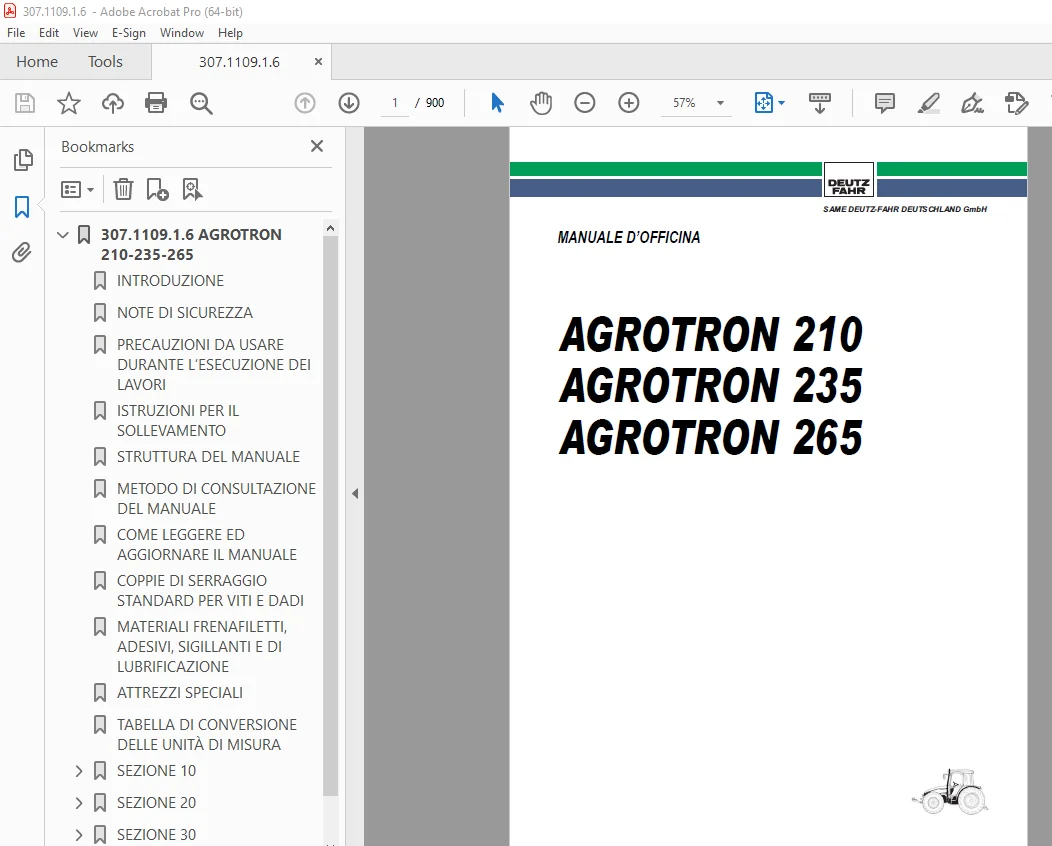

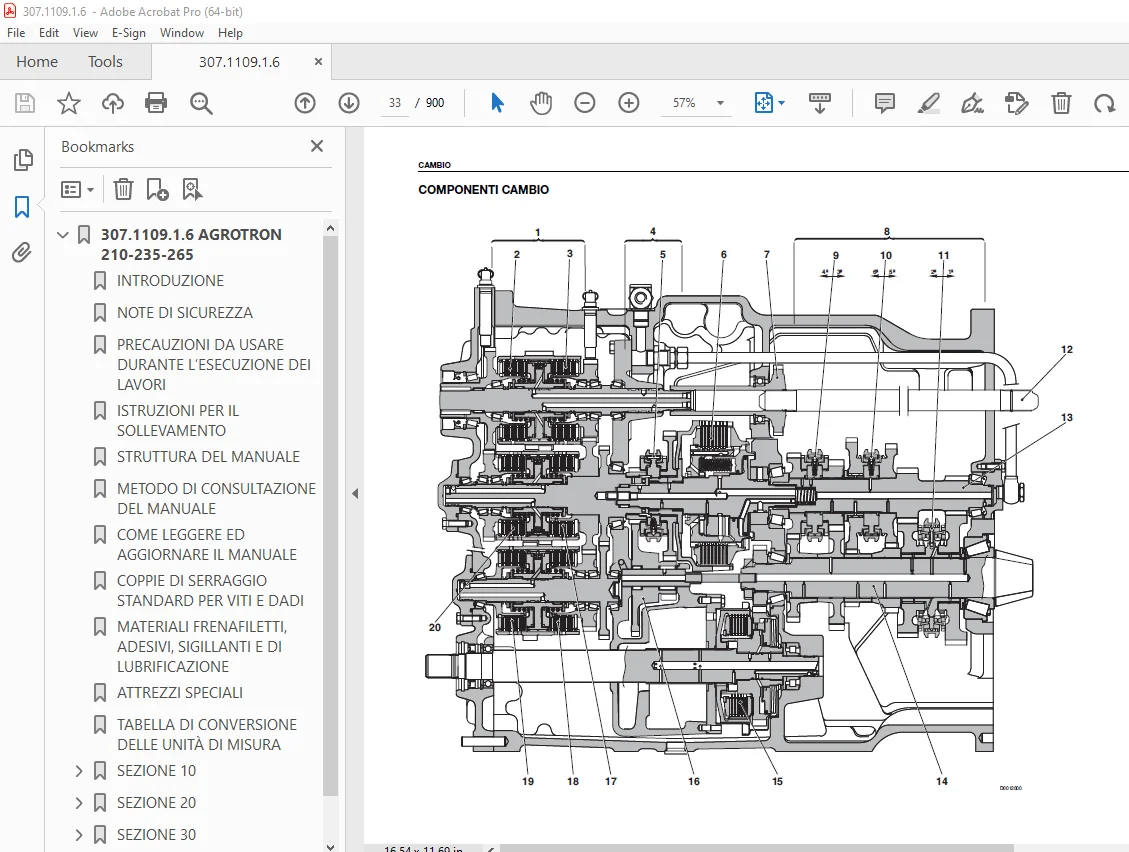

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 MANUALE D’OFFICINA – PDF DOWNLOAD

307 1109 1 6 AGROTRON 210-235-265 1
INTRODUZIONE 3
NOTE DI SICUREZZA 5
PRECAUZIONI DA USARE DURANTE L’ESECUZIONE DEI LAVORI 8
ISTRUZIONI PER IL SOLLEVAMENTO 10
STRUTTURA DEL MANUALE 11
METODO DI CONSULTAZIONE DEL MANUALE 12
COME LEGGERE ED AGGIORNARE IL MANUALE 13
COPPIE DI SERRAGGIO STANDARD PER VITI E DADI 14
MATERIALI FRENAFILETTI, ADESIVI, SIGILLANTI E DI LUBRIFICAZIONE 15
ATTREZZI SPECIALI 17
TABELLA DI CONVERSIONE DELLE UNITÀ DI MISURA 18
SEZIONE 10 19
1 TRASMISSIONE 21
INTRODUZIONE 21
1 1 ACCOPPIAMENTO MOTORE TRASMISSIONE 22
1 1 1 GIUNTO PARASTRAPPI 22
1 1 2 GIUNTO IDRODINAMICO 23
1 2 TRASMISSIONE 25
1 2 1 COMPONENTI PRINCIPALI (VERSIONE PTO 1 VELOCITÀ) 25
1 2 2 COMPONENTI PRINCIPALI (VERSIONE PTO 2 VELOCITÀ) 28
1 2 3 IMPIANTO IDRAULICO TRASMISSIONE 31
1 2 4 CAMBIO 32
COMPONENTI CAMBIO 33
1 2 5 FRIZIONE CENTRALE 35
1 2 6 DISTRIBUTORE COMANDO CAMBIO IDRAULICO E INVERSIONE DI MARCIA 36
1 2 7 SCHEMA INNESTO FRIZIONI ED AZIONAMENTO ELETTROVALVOLE 40
1 2 8 SCHEMA ELETTRONICO TRASMISSIONE 41
1 3 ASSALE POSTERIORE 42
1 4 PTO POSTERIORE 44
1 4 1 PTO POSTERIORE 1 VELOCITÀ 45
1 4 2 PTO POSTERIORE 2 VELOCITÀ 46
2 IMPIANTO FRENANTE 47
2 1 POMPA FRENI 48
2 2 DISPOSITIVO DI FRENATURA 49
2 3 IMPIANTO FRENATURA RIMORCHIO 50
2 3 1 FRENATURA IDRAULICA RIMORCHIO (VERSIONE ITALIA) 50
2 3 2 FRENATURA IDRAULICA RIMORCHIO (VERSIONE EXPORT) 52
2 3 3 FRENATURA PNEUMATICA RIMORCHIO (VERSIONE ITALIA) 54
2 3 4 FRENATURA PNEUMATICA RIMORCHIO (VERSIONE EXPORT) 55
COMPRESSORE 56
VALVOLA REGOLAZIONE DI PRESSIONE 57
VALVOLA ALIMENTAZIONE SOSPENSIONE CABINA 58
ELETTROVALVOLA COMANDO FRENATURA 59
VALVOLA DI FRENATURA RIMORCHIO (2 VIE) 60
VALVOLA FRENATURA RIMORCHIO (1 VIA) 61
3 SOSPENSIONE IDRAULICA ASSALE ANTERIORE 62
3 1 DISTRIBUTORE COMANDO SOSPENSIONE ANTERIORE 63
4 ASSALE ANTERIORE 67
4 1 SCATOLA SNODO E RIDUTTORE FINALE 68
4 2 DIFFERENZIALE 69
4 3 SENSORE ANGOLO DI STERZO 70
5 IMPIANTO IDRAULICO 71
IMPIANTO IDRAULICO 72
5 1 POMPA A PORTATA VARIABILE 73
5 1 1 POMPA IDRAULICA 76
5 1 2 VALVOLA LOAD SENSING, VALVOLA DI TAGLIO PRESSIONE 78
5 2 IDROGUIDA 86
5 3 VALVOLA DI MASSIMA 87
5 4 VALVOLA PRIORITARIA 88
5 5 DISTRIBUTORE SERVIZI AUSILIARI 89
5 5 1 TIPI DI DISTRIBUTORE 90
5 5 2 ELEMENTO COMANDO SOLLEVATORE 91
SEZIONE 20 95
1 STRUMENTI DI DIAGNOSI “ALL ROUND TESTER” 97
1 1 ALL ROUND TESTER 97
1 2 SOFTWARE “SERDIA 3 5 LIVELLO III” 103
1 3 SOFTWARE “EDS EST45” 104
2 COLLEGAMENTO DEI TESTER ALLE CENTRALINE 105
2 1 COLLEGAMENTO ART PER LE CENTRALINE HPSA E BRACCIOLO 105
2 2 COLLEGAMENTO DEL COMPUTER PORTATILE CON IL SOFTWARE “SERDIA 3 5” ALLA CENTRALINA MOTORE 106
2 3 COLLEGAMENTO DEL COMPUTER PORTATILE CON IL SOFTWARE “EDS” ALLA CENTRALINA TRASMISSIONE 107
3 INTRODUZIONE AL SISTEMA ELETTRONICO DEL TRATTORE 109
3 1 SISTEMA ELETTRONICO 109
3 2 SISTEMA CANBUS 110
3 3 CENTRALINA TRASMISSIONE 119
3 4 INFOCENTER 120
4 MESSA IN SERVIZIO DEL TRATTORE 121
4 1 INTRODUZIONE 121
4 2 SOSTITUZIONE DELLA CENTRALINA MOTORE 121
4 3 SOSTITUZIONE CENTRALINA TRASMISSIONE 124
4 4 SOSTITUZIONE CENTRALINA HPSA 130
4 5 SOSTITUZIONE CENTRALINA BRACCIOLO 150
5 ALLARMI 157
5 1 ALLARMI VISUALIZZATI SU CRUSCOTTO 158
5 2 ALLARMI CENTRALINA HPSA 169
5 3 ALLARMI CENTRALINA MOTORE 225
5 4 ALLARMI CENTRALINA TRASMISSIONE 249
5 5 ALLARMI BRACCIOLO 325
5 6 ELENCO ALLARMI DISTRIBUTORE ELETTROIDRAULICO BOSCH 337
5 7 ALLARMI CANBUS 339
6 MANUALE DEL TESTER CENTRALINA HPSA 351
6 1 SISTEMA DI CONTROLLO E TARATURA DEI COMPONENTI ELETTRONICI 351
SCHERMATA DI PRESENTAZIONE 352
MENU PRINCIPALE 352
1 MONITOR 353
2 MENU CALIBRAZIONI 359
3 MENU TEST 362
4 MENU ALLARMI 368
7 MANUALE DEL TESTER BRACCIOLO 371
SCHERMATA DI PRESENTAZIONE 371
MENU PRINCIPALE 371
1 MONITOR 372
2 MENU PROVE 373
3 MENU CALIBRAZIONI 376
4 LISTA ALLARMI 378
8 PROGRAMMA DEL TESTER DI CONTROLLO INFOCENTER E TRASMISSIONE EDS (Electronic Diagnosis System) 379
1 INTRODUZIONE 379
1 1 SCOPO 379
1 2 REQUISITI HARDWARE 380
1 3 AVVIO E TERMINE DEL PROGRAMMA EDS 382
2 DIAGNOSI DELLA TRASMISSIONE 384
2 1 IL MENU PRINCIPALE 384
2 2 GUIDA IN LINEA 386
3 PROGRAMMA DIAGNOSTICO POWER-SHUTTLE DEST 45 387
3 1 PREPARATIVI PER LA DIAGNOSI DELLA TRASMISSIONE CON DEST 45 387
3 2 DEST 45 – DESCRIZIONE DEL PROGRAMMA 388
3 3 CODICI DI ERRORE POWER-SHUTTLE / DEST 45 403
3 4 CODICI ERRORE – DISPLAY POWERSHUTTLE 404
3 5 ELENCO DEI CODICI ERRORE CON DESCRIZIONE 405
3 6 ALTRE INFORMAZIONI 416
3 7 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7100 417
3 8 CAMBIO ELETTROIDRAULICO T-7100 418
3 9 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7200 419
3 10 CAMBIO ELETTROIDRAULICO T-7200 / T-7300 420
3 11 ANALISI DEGLI ERRORI 421
4 DIAGNOSI DI INFOCENTER 423
4 1 DESCRIZIONE DEL PROGRAMMA 424
4 2 VALORI COSTANTI DI INFOCENTER 434
9 PROGRAMMA DEL TESTER DI CONTROLLO CENTRALINA MOTORE 439
1 ACCESSO E COMUNICAZIONE 439
1 1 DOTAZIONE MINIMA 439
1 2 ORDINAZIONE 440
1 3 COLLEGAMENTO NOTEBOOK E INSTALLAZIONE SOFTWARE 441
1 4 COMANDI DEL PROGRAMMA 445
1 5 TERMINA COMUNICAZIONE 448
2 SELEZIONE CENTRALINA 449
2 1 SELEZIONE DI DUE CENTRALINE 449
2 2 STAMPA (ESPORTAZIONE) 450
2 3 PROTOCOLLO 451
2 4 DATI DI IDENTIFICAZIONE E MISURAZIONE 451
3 VALORI DI MISURAZIONE 453
3 1 VALORI ATTUALI (IN GENERALE) 453
3 2 VALORI RAM 458
3 3 REGISTRATORE DATI (SOLO EMS2) 462
3 4 CONFIGURAZIONE INPUT/OUTPUT 462
3 5 STATO CAN 462
4 PARAMETRI 465
4 1 CONFIGURAZIONE (GENERALE) 465
4 2 PROGRAMMAZIONE COMPLETA 466
4 3 CALIBRAZIONE 467
5 MEMORIA GUASTI 468
5 1 GENERALITÀ 468
5 2 TABELLA ERRORI 469
6 EXTRA 479
6 1 VELOCITÀ MASSIMA 479
6 2 DATI LOGISTICI 479
6 3 COLLETTIVO CARICHI 480
6 4 SUPERAMENTO DEI TERMINI DI MANUTENZIONE 480
6 5 MEMORIA OVERRIDE 480
6 6 DATI DI MANUTENZIONE 480
7 ATTIVITÀ 481
7 1 EMR1 481
8 COSA FARE SE ? 485
8 1 SERDIA IN GENERALE 485
8 2 EMR1 487
SEZIONE 30 499
METODO PER LA RIMOZIONE E L’INSTALLAZIONE DELLE TUBAZIONI RIGIDE E DEI CABLAGGI DEL CORPO MACCHINA 503
VISTA SUPERIORE CABLAGGI E TUBAZIONI 504
VISTA SUPERIORE TUBAZIONI 505
VISTA GENERALE DESTRA TRASMISSIONE COMPLETA 506
VISTA ANTERIORE DESTRA 507
VISTA ANTERIORE SINISTRA 508
VISTA ANTERIORE DESTRA 509
VISTA POSTERIORE DESTRA 510
COFANATURE 511
ACCUMULATORE 514
SCALE DI ACCESSO CABINA 515
SUPPORTO ACCUMULATORE 516
MOTORINO D’AVVIAMENTO 517
ALTERNATORE 519
VENTOLA E COMPRESSORE DEL CONDIZIONAMENTO – SOSTITUZIONE E TENSIONAMENTO CINGHIE 521
COMPRESSORE ARIA 524
POMPA PER L’IDROGUIDA 526
VALVOLE DI FRENATURA RIMORCHIO E SERBATOIO ARIA (Versione con frenatura pneumatica) 529
VALVOLE DI ATTACCO FRENATURA PNEUMATICA DEL RIMORCHIO 535
IMPIANTO DI CONDIZIONAMENTO 536
DATI TECNICI 536
FUNZIONAMENTO DELL’IMPIANTO DI CONDIZIONAMENTO 537
MANUTENZIONE PER L’IMPIANTO DI CONDIZIONAMENTO 538
TENSIONAMENTO CINGHIA COMPRESSORE 538
SVUOTAMENTO, SPURGO E RICARICA DELL’ IMPIANTO DI CONDIZIONAMENTO 539
COMPRESSORE DELL’IMPIANTO DI CONDIZIONAMENTO 540
FILTRO – DISIDRATATORE 542
VENTILATORE DEL CONDENSATORE 543
RADIATORE CARBURANTE 544
CONDENSATORE 545
INTERCOOLER 547
SCAMBIATORI OLIO CAMBIO E SERVIZI 550
RADIATORE 552
GRUPPO RADIATORE-SCAMBIATORI COMPLETO 555
VASCHETTA DI COMPENSAZIONE 560
GIUNTO ELASTICO PTO ANTERIORE (Solo se prevista la PTO) 561
TURBOCOMPRESSORE 562
TUBO DI ASPIRAZIONE ARIA MOTORE 563
FILTRO ARIA COMPLETO 564
TUBO DI SCARICO 565
MARMITTA 566
ALBERO DI TRASMISSIONE PER DT 568
CUSCINETTO ANTERIORE ALBERO PER DT 570
POMPE FRENI 572
SPURGO DELL’ARIA DAI CIRCUITI FRENANTI 575
INTERRUTTORI LUCI STOP 577
IDROGUIDA 578
CONTROLLO E RIMOZIONE 578
INSTALLAZIONE 579
SMONTAGGIO E SOSTITUZIONE GUARNIZIONI IDROGUIDA 580
RUOTE ANTERIORI 588
PARAFANGHI ANTERIORI 589
RUOTE POSTERIORI 590
BLOCCO VALVOLE DEL SOLLEVATORE ANTERIORE 591
CILINDRI DEL SOLLEVATORE ANTERIORE 592
GRUPPO SOLLEVATORE ANTERIORE 595
GRUPPO PTO ANTERIORE 598
CILINDRI SOSPENSIONE ANTERIORE 600
RIMOZIONE 600
INSTALLAZIONE 602
SMONTAGGIO ED ASSEMBLAGGIO CILINDRI SOSPENSIONE ANTERIORE 603
ASSALE ANTERIORE E SUPPORTO OSCILLANTE 605
SUPPORTO ANTERIORE 609
GRUPPO ELETTROVALVOLE SOSPENSIONE ANTERIORE 610
SENSORE DI POSIZIONE DELLA SOSPENSIONE ANTERIORE 612
POTENZIOMETRO ACCELERATORE 613
SERBATOI CARBURANTE 614
CONTROLLO FUNZIONALITÀ POMPA A PISTONI 616
SERBATOIO OLIO CIRCUITO DEI SERVIZI 617
POMPA A PISTONI 620
VALVOLA PRIORITARIA 623
CILINDRI DEL SOLLEVATORE 625
RIMOZIONE 625
INSTALLAZIONE 626
SMONTAGGIO ED ASSEMBLAGGIO CILINDRI DEL SOLLEVATORE 627
SENSORE DI POSIZIONE DEL SOLLEVATORE 628
CONTROLLO 628
RIMOZIONE E REGOLAZIONE 629
SENSORE DI SFORZO DEL SOLLEVATORE 633
COMANDO A DISTANZA E SOSTITUZIONE CAVO GANCIO DI TRAINO 634
LEVA CAMBIO 636
CAVI DI COMANDO CAMBIO 638
SEDILE E BRACCIOLO MULTIFUNZIONE 640
PANNELLI COMANDI SUL BRACCIOLO 641
VOLANTE, DEVIOGUIDA, STRUMENTAZIONE 644
DEVIOGUIDA E SELETTORE DEL SENSO DI MARCIA 646
CRUSCOTTO E MOBILE CENTRALE 648
CONSOLLE DESTRA 652
CONSOLLE SINISTRA 659
CENTRALINE ELETTRONICHE 661
GRUPPO FUSIBILI E RELÈ 663
CENTRALINA CONTROLLO MOTORE 665
PEDALE FRIZIONE E DISPOSITIVI CONNESSI 666
COMANDI CONSOLLE DESTRA 668
INTERRUTTORE FRENO DI STAZIONAMENTO 669
REGISTRAZIONE FRENI DI STAZIONAMENTO 670
TRASMISSIONE DI COMANDO FRENO DI STAZIONAMENTO 671
TRASMISSIONE SUPERRIDUTTORE 672
PANNELLO COMANDI CLIMATIZZAZIONE CABINA 674
VALVOLA DEL RISCALDAMENTO 675
RADIATORE DEL RISCALDAMENTO CABINA 677
EVAPORATORE DEL CONDIZIONATORE 680
VENTOLA DESTRA DEL CLIMATIZZATORE 682
VENTOLA SINISTRA DEL CLIMATIZZATORE 683
CAVO APERTURA PORTA CABINA 684
MANOMETRO CONTROLLO PRESSIONE ARIA DI FRENATURA RIMORCHIO 686
DISPLAY DELLO STATO DI FUNZIONAMENTO TRASMISSIONE 687
DISTRIBUTORE DEI SERVIZI 688
BLOCCO DISTRIBUTORI ATTREZZATURE 694
CABINA 696
ELEMENTI DEL SOLLEVAMENTO PNEUMATICO CABINA E DEGLI AMMORTIZZATORI IDRAULICI 705
MOTORE 707
GIUNTO PARASTRAPPI 711
GIUNTO IDRODINAMICO E VOLANO MOTORE (solo per modd 235-265) 712
BRACCI DEL SOLLEVATORE 719
SUPPORTO E GANCIO DI TRAINO 721
SEZIONE 40 723
STRUTTURA DEL GRUPPO 725
METODO DI CONSULTAZIONE DEL GRUPPO 726
1 INTRODUZIONE 727
1 1 ELENCO DEI CABLAGGI RAPPRESENTATI 727
1 2 DEFINIZIONE DEI COMPONENTI E DELLA SIMBOLOGIA 728
1 3 NORME GENERALI 728
1 4 STRUMENTI NECESSARI ALLA DIAGNOSTICA 730
1 5 TABELLA INTERPRETAZIONE COLORI FILI 730
2 INDICI 731
2 1 INDICE PER DESCRIZIONE COMPONENTE 731
2 2 INDICE PER CODICE COMPONENTE 736
2 3 INDICE PER CONNETTORI 741
3 COMPONENTI 749
3 1 LAYOUT DEI CONNETTORI 749
3 2 DATI TECNICI COMPONENTI 753
3 3 PINNATURA E DESCRIZIONE DELLE CENTRALINE ELETTRONICHE 762
4 SISTEMI 769
4 1 PUNTI DI MASSA 769
4 2 AVVIAMENTO 770
4 3 PRERISCALDO 771
4 4 REGOLAZIONE ELETTRICA MOTORE 772
4 5 LUCI – DEVIOGUIDA (SENZA SOLLEVATORE ANTERIORE) 773
4 6 LUCI – DEVIOGUIDA (CON SOLLEVATORE ANTERIORE) 774
4 7 ACCESSORI CABINA 775
4 8 LUCI DI LAVORO (SENZA SOLLEVATORE ANTERIORE) 776
4 9 LUCI DI LAVORO (CON SOLLEVATORE ANTERIORE) 777
4 10 TERGICRISTALLI 778
4 11 INFOCENTER 779
4 12 PRESE DI CORRENTE 780
4 13 AUTORADIO – CB 781
4 14 PRESE DIAGNOSI – CANBUS 782
4 15 ARIA CONDIZIONATA – VENTOLE RISCALDAMENTO 783
4 16 IMPIANTO FRENI 784
4 17 FRENI RIMORCHIO 785
4 18 SOSPENSIONE ASSALE ANTERIORE 786
4 19 TRASMISSIONE 787
4 20 ASM – DOPPIA TRAZIONE – DIFFERENZIALE 788
4 21 SOLLEVATORE ELETTRONICO (CON SENSORE DI POSIZIONE AB) 789
4 22 PTO ANTERIORE E POSTERIORE 790
4 23 DISTRIBUTORI ELETTRICI 791
4 24 SOLLEVATORE ELETTRONICO (CON SENSORE DI POSIZIONE BOSCH) 792
5 CABLAGGI 793
CABLAGGIO MOTORE (KHD) (1/2) 793
CABLAGGIO MOTORE (KHD) (2/2) 794
CABLAGGIO LINEA MOTORE (1/2) 799
CABLAGGIO LINEA MOTORE (2/2) 800
CABLAGGIO PROLUNGA FARI ANTERIORI 810
CABLAGGIO COFANO MOTORE 809
CABLAGGIO LINEA TRASMISSIONE (CON SENSORE DI POSIZIONE SOLLEVATORE POSTERIORE AB) (1/2) 813
CABLAGGIO LINEA TRASMISSIONE (CON SENSORE DI POSIZIONE SOLLEVATORE POSTERIORE AB) (2/2) 814
CABLAGGIO LINEA TRASMISSIONE (CON SENSORE DI POSIZIONE SOLLEVATORE POSTERIORE BOSCH) (1/2) 815
CABLAGGIO LINEA TRASMISSIONE (CON SENSORE DI POSIZIONE SOLLEVATORE POSTERIORE BOSCH) (2/2) 816
CABLAGGIO LINEA DISTRIBUTORI OPZIONALI (D3 – D4) 817
CABLAGGIO SOSPENSIONE ASSALE ANTERIORE 829
CABLAGGIO LINEA FRENATURA IDRAULICA E PNEUMATICA RIMORCHIO (ITALIA) 833
CABLAGGIO LINEA FRENATURA PNEUMATICA RIMORCHIO 834
CABLAGGIO LINEA PARAFANGO 837
CABLAGGIO LINEA LUCE TARGA 838
CABLAGGIO LINEA CRUSCOTTO FRONTALE (1/2) 843
CABLAGGIO LINEA CRUSCOTTO FRONTALE (2/2) 844
CABLAGGIO LINEA CRUSCOTTO LATERALE (CON SENSORE DI POSIZIONE SOLLEVATORE AB) (1/3) 849
CABLAGGIO LINEA CRUSCOTTO LATERALE (CON SENSORE DI POSIZIONE SOLLEVATORE AB) (2/3) 850
CABLAGGIO LINEA CRUSCOTTO LATERALE (CON SENSORE DI POSIZIONE SOLLEVATORE AB) (3/3) 851
CABLAGGIO LINEA CRUSCOTTO LATERALE (CON SENSORE DI POSIZIONE SOLLEVATORE BOSCH) (1/3) 852
CABLAGGIO LINEA CRUSCOTTO LATERALE (CON SENSORE DI POSIZIONE SOLLEVATORE BOSCH) (2/3) 853
CABLAGGIO LINEA CRUSCOTTO LATERALE (CON SENSORE DI POSIZIONE SOLLEVATORE BOSCH) (3/3) 854
CABLAGGIO LINEA ARIA CONDIZIONATA (CABINA) 867
CABLAGGIO LINEA DISPLAY 873
CABLAGGIO LINEA TETTO (1/2) 877
CABLAGGIO LINEA TETTO (2/2) 878
PROLUNGA FARO ROTANTE 879
CABLAGGIO MOTORE TERGICRISTALLO ANTERIORE 880
CABLAGGIO FARI DI LAVORO ANTERIORI E POSTERIORI SU TETTO 889
CABLAGGIO FARI ANTERIORI INFERIORI SU CABINA 887
CABLAGGIO FARO DI LAVORO ANTERIORE INFERIORE SU CABINA (SENZA SOLLEVATORE ANTERIORE) 888
CABLAGGIO FARO DI LAVORO ANTERIORE INFERIORE (SU CABINA) (CON SOLLEVATORE ANTERIORE) 888
CENTRALINA – FUSIBILI – RELÈ (1/2) 899
CENTRALINA – FUSIBILI – RELÈ (2/2) 900

S.V 08/24
