Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 WERKSTATTHANDBUCH PDF

Description

Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 WERKSTATTHANDBUCH – PDF DOWNLOAD

FILE DETAILS:

Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 WERKSTATTHANDBUCH – PDF DOWNLOAD

Language : German
Pages : 902
Downloadable : Yes
File Type : PDF

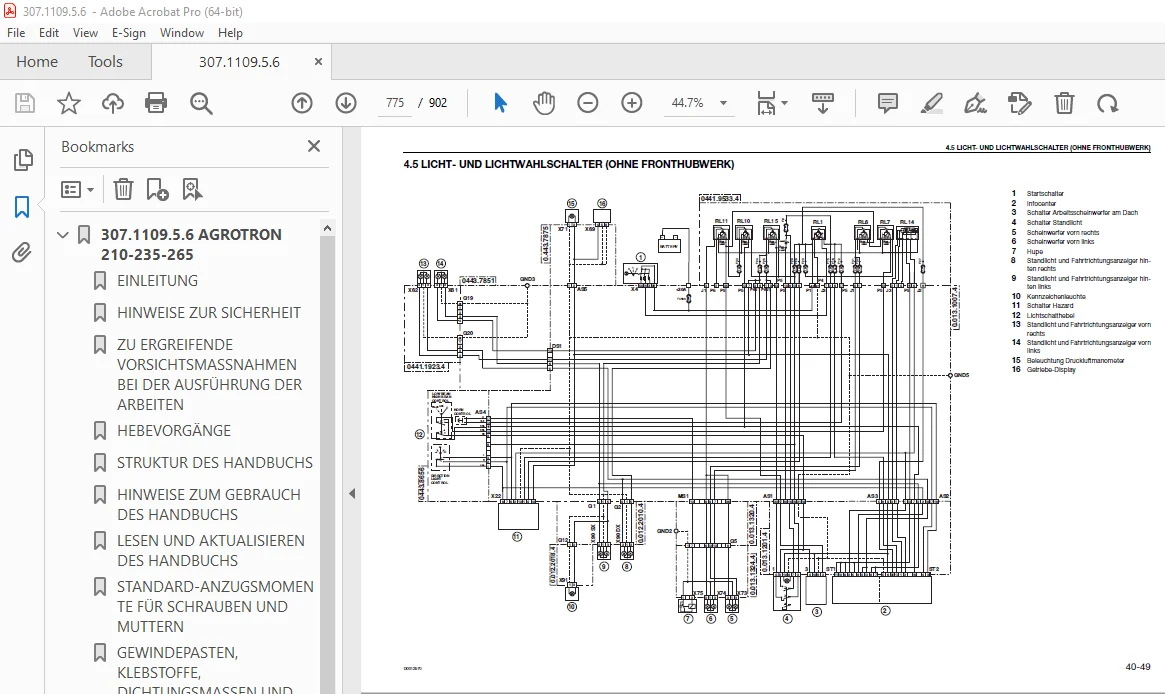

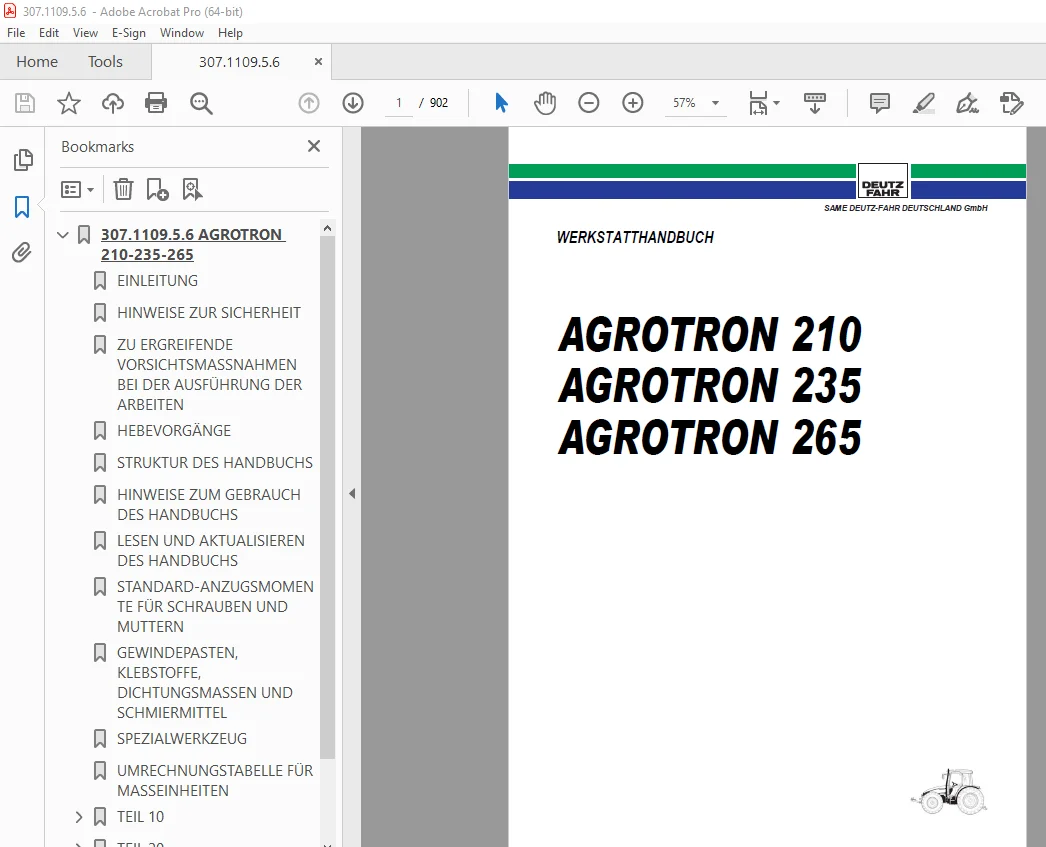

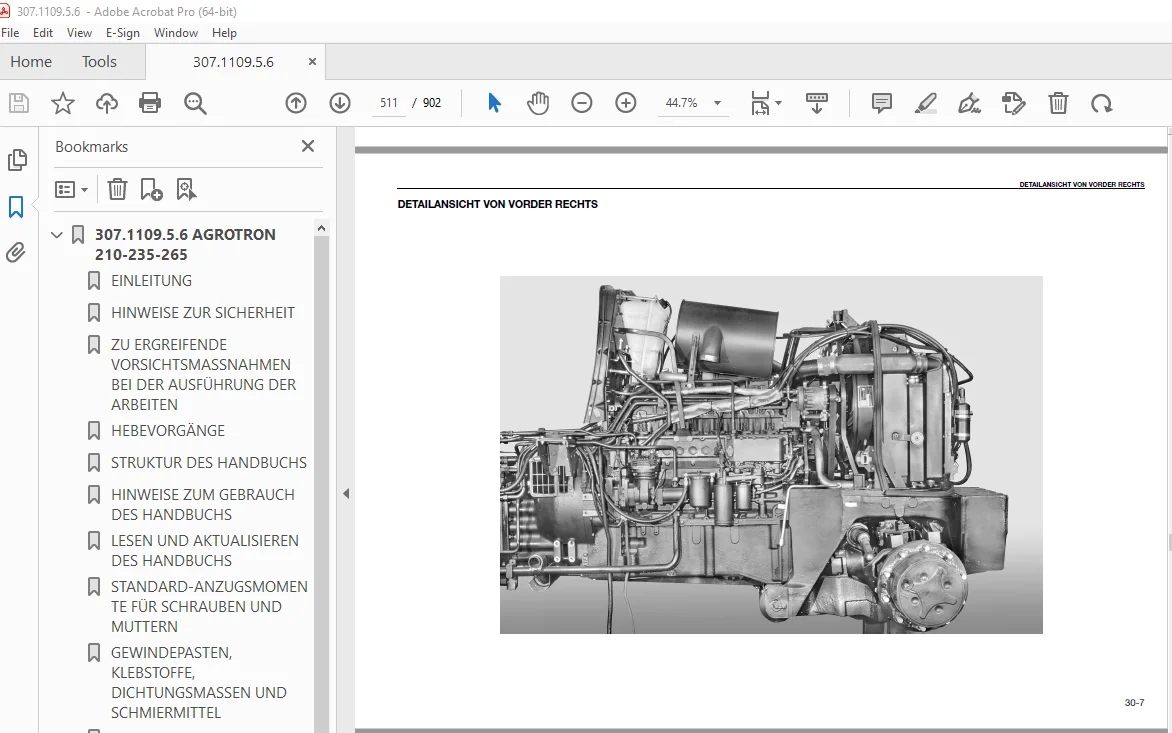

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz Fahr AGROTRON 210 AGROTRON 235 AGROTRON 265 WERKSTATTHANDBUCH – PDF DOWNLOAD

307 1109 5 6 AGROTRON 210-235-265 1
EINLEITUNG 3
HINWEISE ZUR SICHERHEIT 5
ZU ERGREIFENDE VORSICHTSMASSNAHMEN BEI DER AUSFÜHRUNG DER ARBEITEN 8
HEBEVORGÄNGE 10
STRUKTUR DES HANDBUCHS 11
HINWEISE ZUM GEBRAUCH DES HANDBUCHS 12
LESEN UND AKTUALISIEREN DES HANDBUCHS 13
STANDARD-ANZUGSMOMENTE FÜR SCHRAUBEN UND MUTTERN 14
GEWINDEPASTEN, KLEBSTOFFE, DICHTUNGSMASSEN UND SCHMIERMITTEL 15
SPEZIALWERKZEUG 17
UMRECHNUNGSTABELLE FÜR MASSEINHEITEN 18
TEIL 10 19
1 GETRIEBE 21
EINLEITUNG 21
1 1 VERBINDUNG MOTOR – GETRIEBE 22
1 1 1 ELASTISCHE KUPPLUNG 22
1 1 2 HYDRODYNAMISCHE KUPPLUNG 23
1 2 GETRIEBE 25
1 2 1 HAUPTKOMPONENTEN (VERSION MIT ZAPFWELLE MIT 1 DREHZAHL) 25
1 2 2 HAUPTKOMPONENTEN (VERSION MIT ZAPFWELLE MIT 2 DREHZAHLWERTEN) 28
1 2 3 GETRIEBE-HYDRAULIKANLAGE 31
1 2 4 GETRIEBE 32
GETRIEBEKOMPONENTEN 33
1 2 5 ZENTRALE KUPPLUNG 35
1 2 6 STEUERGERÄT HYDRAULIK-SCHALTGETRIEBE UND FAHRTRICHTUNGSUMKEHR 36
1 2 7 SCHEMA EINRÜCKEN KUPPLUNGEN UND AKTIVIERUNG MAGNETVENTILE 40
1 2 8 ELEKTRONIKSCHEMA GETRIEBE 41
1 3 HINTERACHSE 42
1 4 HECKZAPFWELLE 44
1 4 1 HECKZAPFWELLE MIT 1 DREHZAHL 45
1 4 2 HECKZAPFWELLE MIT 2 DREHZAHLWERTEN 46
2 BREMSANLAGE 47
2 1 HAUPTZYLINDER 48
2 2 BREMSVORRICHTUNG 49
2 3 ANHÄNGER-BREMSANLAGE 50
2 3 1 HYDRAULISCHE ANHÄNGER-BREMSUNG (VERSION ITALIEN) 50
2 3 2 HYDRAULISCHE ANHÄNGER-BREMSUNG (VERSION EXPORT) 52
2 3 3 ANHÄNGER-DRUCKLUFTBREMSUNG (VERSION ITALIEN) 54
2 3 4 ANHÄNGER-DRUCKLUFTBREMSUNG (VERSION EXPORT) 55
VERDICHTER 56
DRUCKREGLER 57
VERSORGUNGSVENTIL KABINENAUFHÄNGUNG 58
SCHALT-MAGNETVENTIL BREMSUNG 59
ANHÄNGER-STEUERVENTIL (2 LEITUNGEN) 60
ANHÄNGER-STEUERVENTIL (1 LEITUNG) 61
3 HYDRAULISCHE VORDERACHSFEDERUNG 62
3 1 STEUERBLOCK HYDROPNEUMATISCHE VORDERACHSFEDERUNG 63
4 VORDERACHSE 67
4 1 GELENKGEHÄUSE UND ACHSTRICHTER 68
4 2 AUSGLEICHSGETRIEBE 69
4 3 LENKEINSCHLAGSENSOR 70
5 HYDRAULIKANLAGE 71
HYDRAULIKANLAGE 72
5 1 PUMPE MIT VARIABLER FÖRDERLEISTUNG (Version LS) 73
5 1 1 AXIALKOLBEN – VERSTELLPUMPE 76
5 1 2 PUMPENREGLER MIT LOAD-SENSING-VENTIL, DRUCKBEGRENZUNGSVENTIL 78
5 2 HYDROLENKUNG 86
5 3 ÜBERDRUCKVENTIL 87
5 4 PRIORITÄTSVENTIL 88
5 5 ZUSATZSTEUERGERÄTE FÜR ARBEITSHYDRAULIK 89
5 5 1 STEUERGERÄTETYPEN 90
5 5 2 KRAFTHEBER REGELVENTIL 91
TEIL 20 95
1 DIAGNOSEGERÄT “ALL ROUND TESTER” 97
1 1 ALL ROUND TESTER 97
1 1 1 BESCHREIBUNG DES SETS 97
1 1 2 HINWEISE ZUM KORREKTEN GEBRAUCH 98
1 1 3 BESCHREIBUNG DES DIAGNOSEGERÄTS 98
1 1 4 ALLGEMEINE HINWEISE ZU ANSCHLUSS UND EINSCHALTUNG DES DIAGNOSEGERÄTS 99
1 1 5 WAHL DER BENUTZERSPRACHE 99
1 1 6 KONFIGURATION DER SERIELLEN ANSCHLÜSSE 101
1 2 SOFTWARE “SERDIA 3 5 LEVEL III” 103
1 2 1 BESCHREIBUNG DES SETS 103
1 3 SOFTWARE “EDS EST45” 104
1 3 1 BESCHREIBUNG DES SETS 104
2 ANSCHLUSS DER DIAGNOSEGERÄTE AN DIE STEUERGERÄTE 105
2 1 ANSCHLUSS DES DIAGNOSEGERÄTS ART FÜR HPSA-STEUEREINHEITEN UND STEUERARMLEHNE 105
2 2 ANSCHLUSS DES TRAGBAREN COMPUTERS MIT DER SOFTWARE “SERDIA 3 5” AN DAS MOTORSTEUERGERÄT 106
2 3 ANSCHLUSS DES TRAGBAREN COMPUTERS MIT DER SOFTWARE “EDS” AN DIE GETRIEBE-STEUEREINHEIT 107
2 3 1 ANSCHLUSS AN DAS GETRIEBESTEUERGERÄT 107
3 EINFÜHRUNG IN DAS ELEKTRONISCHE SYSTEM DES TRAKTORS 109
3 1 ELEKTRONISCHES SYSTEM 109
3 2 SYSTEM CANBUS 110
3 2 1 STEUERARMLEHNE 111
3 2 2 STEUEREINHEIT DES MOTORS (DEUTZ EMR2) 112
3 2 3 HPSA-STEUEREINHEIT 113
3 3 GETRIEBE-STEUEREINHEIT 119
3 4 INSTRUMENTENTAFEL 120
4 INBETRIEBNAHME DES TRAKTORS 121
4 1 EINLEITUNG 121
4 2 AUSWECHSELN DES MOTORSTEUERGERÄTS 121
4 2 1 AUSLESEN UND SICHERN DER DATEN 121
4 2 2 PROGRAMMIERUNG DES STEUERGERÄTS 122
4 2 3 KALIBRIERUNG DES FAHRPEDALS 123
4 3 AUSWECHSELN DES GETRIEBESTEUERGERÄTS 124
4 3 1 KONFIGURATION VON TYP UND SERIENNUMMER DES TRAKTORS 124
4 3 2 KALIBRIERUNG DES KUPPLUNGSPEDAL-STELLUNGSGEBERS 126
4 3 3 KALIBRIERUNG DES REGELMAGNETVENTILS DER HAUPTKUPPLUNG 128
4 4 AUSTAUSCH DER HPSA-STEUEREINHEIT 130
4 4 1 INITIALISIERUNG DER HPSA-STEUEREINHEIT 130
4 4 2 EINSTELLUNG DER RADTYPEN 131
4 4 3 EINSTELLUNG DES ZAPFWELLEN-MANAGEMENTS (NUR FÜR USA) 133
4 4 4 EINSTELLUNG DES POSITIONSSENSORTYPS FÜR DEN KRAFTHEBER (nur bei Version mit Sensor AB) 135
4 4 5 EINSTELLUNG DES INSTALLIERTEN ZAPFWELLENTYPS (nur bei Zapfwellenversion mit einer Drehzahl) 137
4 4 6 KALIBRIERUNG DER OBEREN UND UNTEREN POSITION DES KRAFTHEBERS 139
4 4 7 KALIBRIERUNG DES GASPEDALS 141
4 4 8 EINSTELLUNG DES UMFANGS DER REIFEN 143
4 4 9 EINSTELLUNG DES SCHAFTTYPS DER ZAPFWELLE 144
4 4 10 EINSTELLUNG DER SPRACHE FÜR INFOCENTER 146
4 4 11 KONFIGURATION DER VORLIEGENDEN ODER NICHT VORLIEGENDEN INSTALLATION DER FRONTZAPFWELLE 147
4 4 12 KONFIGURATION DER VORLIEGENDEN ODER NICHT VORLIEGENDEN INSTALLATION DES SYSTEMS DER VORDERACHSEN-AUFHÄNGUNG 148
4 4 13 KONFIGURATION DER VORLIEGENDEN ODER NICHT VORLIEGENDEN INSTALLATION DES RADAR-FUNKGERÄTS 149
4 5 AUSTAUSCH DER STEUEREINHEIT DER STEUERARMLEHNE 150
4 5 1 KALIBRIERUNG DES HANDGASHEBELS 150
4 5 2 KALIBRIERUNG DES JOYSTICKS ZUR STEUERUNG DER STEUERGERÄTE NR 3 UND NR 4 152
5 ALARME 157
5 1 ALARMMELDUNGEN MIT ANZEIGE AUF DER INSTRUMENTENTAFEL 158
5 2 ALARME DER HPSA-STEUEREINHEIT 169
5 3 ALARME DER MOTOR-STEUEREINHEIT 225
5 4 ALARME DER GETRIEBE-STEUEREINHEIT 249
5 4 1DEFINITION DER GETRIEBE-BETRIEBSARTEN 249
5 4 2 NICHT VOM GETRIEBESTEUERGERÄT ERFASSTE SYSTEMSTÖRUNGEN 250
5 4 3 AUF DEM DISPLAY ERSCHEINT DIE MELDUNG “EE” 320
5 4 4 DIE SOFTWARE EDS KANN KEINE VERBINDUNG MIT DER GETRIEBE-STEUEREINHEIT AUFBAUEN 320
5 4 5 DAS GETRIEBE SCHALTET UNERWARTET AUS DEM VORWÄRTS- ODER RÜCKWÄRTSGANG IN DEN LEERLAUF 321
5 4 6 DAS GETRIEBE SCHALTET FORTWÄHREND UND AUTOMATISCH ALLE 1 ODER 2 SEKUNDEN IN EINEN ANDEREN GRUPPENGETRIEBEBEREICH 321
5 4 7 KURZE UNTERBRECHUNG DES ANTRIEBSMOMENTS BEI FAHRENDEM TRAKTOR 322
5 4 8 DAS GETRIEBE BLEIBT IN DEN LEERLAUF GESCHALTET 323
5 5 ALARME DER STEUERARMLEHNE 328
5 6 VERZEICHNIS DER ALARMMELDUNGEN DES ELEKTROHYDRAULISCHEN STEUERGERÄTS BOSCH 340
5 6 1 TABELLE DER LEICHTEN STÖRUNGEN 340
5 6 2 TABELLE DER MITTELSCHWEREN STÖRUNGEN 341
5 6 3 TABELLE DER SCHWEREN STÖRUNGEN 341
5 7 CANBUS-ALARME 342
5 7 1 TABELLE DER ALARMMELDUNGEN 343
6 TESTER-ANLEITUNGEN FÜR HPSA-STEUEREINHEIT 354
6 1 SYSTEM ZUR PRÜFUNG UND EINSTELLUNG DER ELEKTRONISCHEN KOMPONENTEN 354
BESCHREIBUNG DES SYSTEMS 354
ERÖFFNUNGS-DISPLAYSEITE 355
HAUPTMENÜ 355
1 MONITOR 356
2 EICHUNGSMENÜ 362
3 TESTMENÜ 365
4 ALARMMENÜ 371
7 TESTER-ANLEITUNGEN FÜR STEUERARMLEHNE 374
ERÖFFNUNGS-DISPLAYSEITE 374
HAUPTMENÜ 374
1 MONITOR 375
2 TESTMENÜ 376
3 KALIBRIERUNGSMENÜ 379
4 ALARMLISTE 381
8 EDS (Elektronisches Diagnose-System) 382
1 ALLGEMEINE EINFÜHRUNG 382
1 1 FUNKTIONSUMFANG 382
1 2 HARDWAREVORAUSSETZUNGEN 383
1 3 STARTEN UND BEENDEN DES EDS-PROGRAMMS 385
2 GETRIEBE-DIAGNOSE 387
2 1 DAS HAUPTMENÜ 387
2 2 ONLINEHILFE 389
3 POWER-SHUTTLE – DIAGNOSEPROGRAMM DEST 45 390
3 1 VORBEREITUNGEN ZUR GETRIEBEDIAGNOSE MIT DEST 45 390
3 2 DEST 45 – PROGRAMMBESCHREIBUNG 391
3 3 FEHLER-CODES POWER-SHUTTLE / DEST 45 406
3 4 FEHLERCODES – POWERSHUTTLE-DISPLAY 407
3 5 FEHLERCODES MIT BESCHRIBUNG 408
3 6 SONSTIGE HINWEISE 419
3 7 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7100 420
3 8 ELEKTRO-HYDRAULISCHE SCHALTUNGT-7100 421
3 9 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7200 422
3 10 ELEKTRO-HYDRAULISCHE SCHALTUNG T-7200 / T-7300 423
3 11 FEHLERANALYSE 424
4 VORBEREITUNGEN ZUR DIAGNOSE DES INFOCENTERS 426
4 1 PROGRAMMBESCHREIBUNG 427
4 2 KONSTANTEN FÜR INFOCENTER 437
9 SCHULUNGSUNTERLAGEN 442
1 EINSTIEG UND KOMMUNIKATION 442
1 1 MINDESTAUSSTATTUNG 442
1 2 BESTELLUNG 443
1 3 NOTEBOOK EINSCHALTEN UND SOFTWARE INSTALLIEREN 444
1 4 BEDIENUNG DES PROGRAMMS 448
1 5 KOMMUNIKATION BEENDEN 451
2 STEUERGERÄTEAUSWAHL 452
2 1 AUSWAHL ZWEIER STEUERGERÄTE 452
2 2 DRUCKEN (AUSGABE) 453
2 3 PROTOKOLL 454
2 4 IDENTIFIKATIONS- UND MESSDATEN 454
3 MESSWERTE 456
3 1 AKTUELLE MESSWERTE (ALLGEMEIN) 456
3 2 RAM-WERTE 461
3 3 DATENREKORDER (NUR EMS2) 465
3 4 EIN/AUSGANGSBELEGUNG 465
3 5 CAN-STATUS 465
4 PARAMETRIERUNG 468
4 1 KONFIGURATION (ALLGEMEIN) 468
4 2 KOMPLETTPROGRAMMIERUNG 469
4 2 KALIBRIERUNG 470
5 FEHLERSPEICHER 471
5 1 ALLGEMEIN 471
5 2 FEHLERTABELLE 472
6 EXTRA 482
6 1 HÖCHSTGESCHWINDIGKEIT 482
6 2 LOGISTISCHE DATEN 482
6 3 LASTKOLLEKTIV 483
6 4 WARTUNGSÜBERSCHREITUNG 483
6 5 OVERRIDE-SPEICHER 483
6 6 WARTUNGSDATEN 483
7 AUFGABEN 484
7 1 EMR1 484
8 WAS IST ZU TUN, WENN ? 488
8 1 SERDIA ALLGEMEIN 488
8 2 EMR1 490
