Deutz Fahr AGROTRON 80 90 100 105 –> 6001 MANUALE D’OFFICINA PDF

Description

Deutz Fahr AGROTRON 80 90 100 105 –> 6001 MANUALE D’OFFICINA – PDF DOWNLOAD

FILE DETAILS:

Deutz Fahr AGROTRON 80 90 100 105 –> 6001 MANUALE D’OFFICINA – PDF DOWNLOAD

Language : Italian
Pages : 782
Downloadable : Yes
File Type : PDF

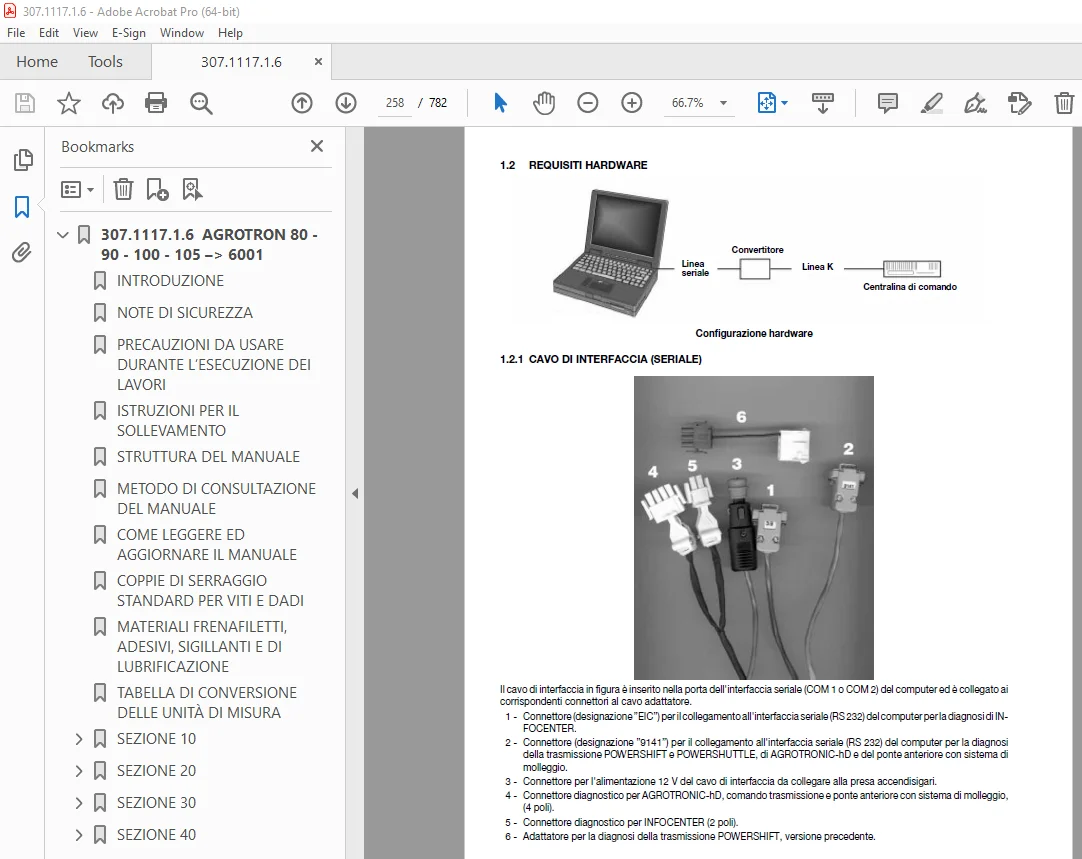

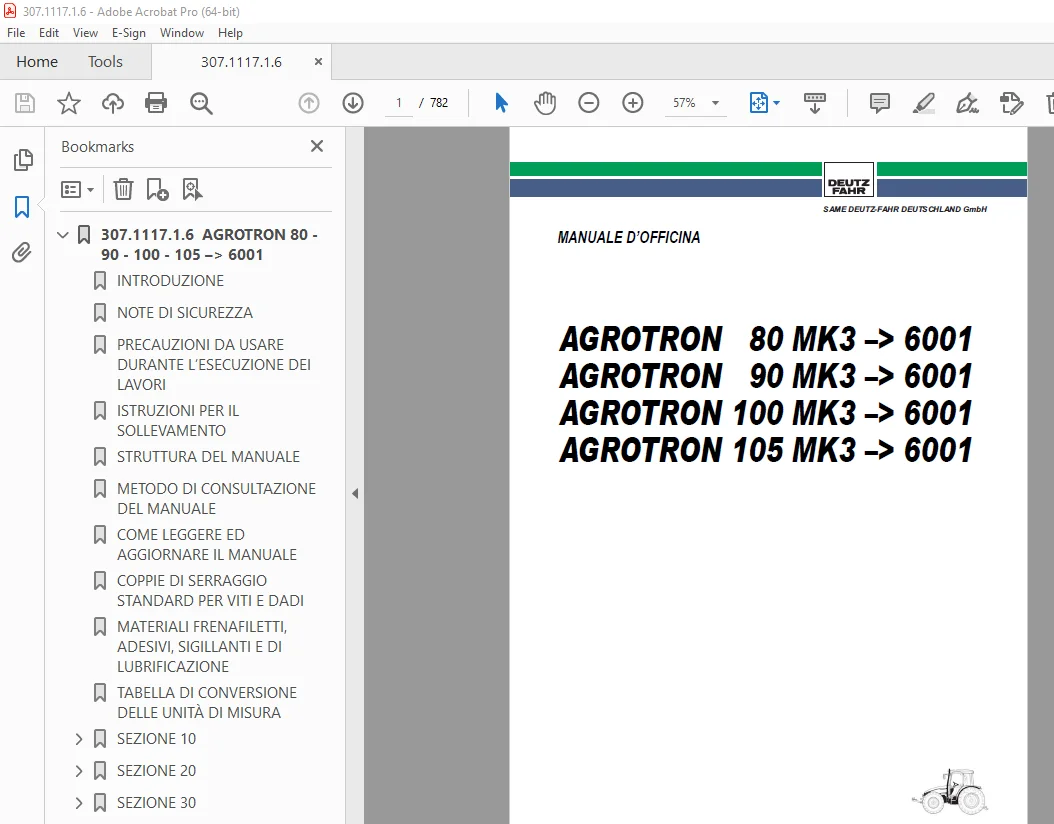

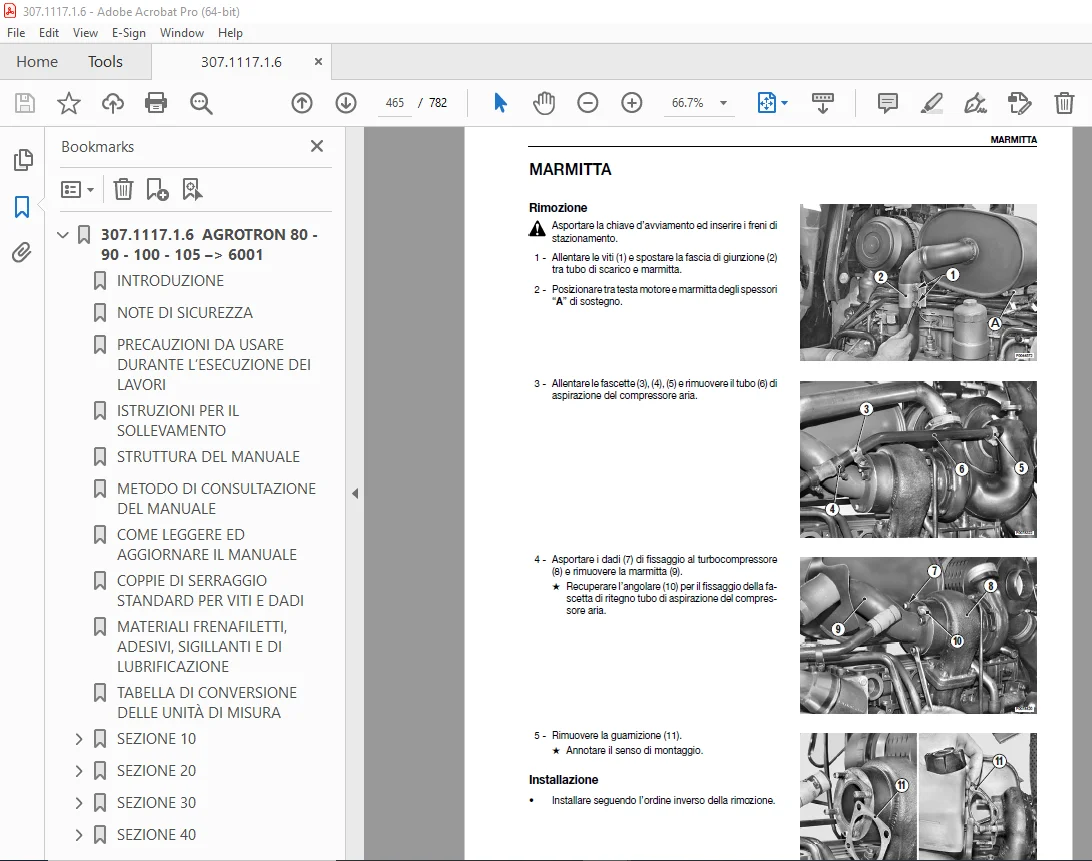

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz Fahr AGROTRON 80 90 100 105 –> 6001 MANUALE D’OFFICINA – PDF DOWNLOAD

AGROTRON 80 MK3 –> 6001
AGROTRON 90 MK3 –> 6001
AGROTRON 100 MK3 –> 6001
AGROTRON 105 MK3 –> 6001

307 1117 1 6 AGROTRON 80 – 90 – 100 – 105 –> 6001 1
INTRODUZIONE 3
NOTE DI SICUREZZA 5
PRECAUZIONI DA USARE DURANTE L’ESECUZIONE DEI LAVORI 8
ISTRUZIONI PER IL SOLLEVAMENTO 10
STRUTTURA DEL MANUALE 11
METODO DI CONSULTAZIONE DEL MANUALE 12
COME LEGGERE ED AGGIORNARE IL MANUALE 13
COPPIE DI SERRAGGIO STANDARD PER VITI E DADI 14
MATERIALI FRENAFILETTI, ADESIVI, SIGILLANTI E DI LUBRIFICAZIONE 18
TABELLA DI CONVERSIONE DELLE UNITÀ DI MISURA 20
SEZIONE 10 21
1 TRASMISSIONE 23
INTRODUZIONE 23
1 1 TRASMISSIONE POWER SHUTTLE 24
1 1 1 COMPONENTI PRINCIPALI 24
1 1 2 IMPIANTO IDRAULICO TRASMISSIONE 27
1 1 3 CAMBIO 28
1 1 4 FRIZIONE CENTRALE 30
1 1 5 DISTRIBUTORE COMANDO CAMBIO IDRAULICO E INVERSIONE DI MARCIA 31
1 1 6 SCHEMA INNESTO FRIZIONI ED AZIONAMENTO ELETTROVALVOLE 34
1 1 7 SCHEMA ELETTRONICO TRASMISSIONE 35
1 2 ASSALE POSTERIORE 37
1 3 PTO POSTERIORE 39
2 IMPIANTO FRENANTE 41
DESCRIZIONE 41
2 1 POMPA FRENI 42
2 2 DISPOSITIVO DI FRENATURA 43
2 3 IMPIANTO FRENATURA RIMORCHIO 44
2 3 1 FRENATURA IDRAULICA RIMORCHIO (VERSIONE ITALIA) 44
2 3 2 FRENATURA IDRAULICA RIMORCHIO (VERSIONE EXPORT) 46
2 3 3 FRENATURA PNEUMATICA RIMORCHIO (VERSIONE ITALIA) 48
2 3 4 FRENATURA PNEUMATICA RIMORCHIO (VERSIONE EXPORT) 49
COMPRESSORE 50
VALVOLA LIMITATRICE DI PRESSIONE 51
VALVOLA DI FRENATURA RIMORCHIO (2 VIE) 52
VALVOLA FRENATURA RIMORCHIO (1 VIA) 53
3 SOSPENSIONE IDRAULICA ASSALE ANTERIORE 54
DESCRIZIONE 54
3 1 DISTRIBUTORE COMANDO SOSPENSIONE ANTERIORE 55
4 ASSALE ANTERIORE 59
5 IMPIANTO IDRAULICO 60
5 1 SCHEMA IDRAULICO (versione distributori ausiliari senza regolatore di portata) 61
5 2 SCHEMA IDRAULICO (versione distributori ausiliari con regolatore di portata) 62
5 3 POMPA AD INGRANAGGI PER TRASMISSIONE ZF 7100 63
5 4 POMPA AD INGRANAGGI PER SERVIZI E STERZO 64
5 5 IDROGUIDA 65
5 6 DISTRIBUTORE SERVIZI AUSILIARI 66
5 6 1 TIPI DI DISTRIBUTORE 67
5 6 2 ELEMENTO COMANDO SERVIZI 69
5 6 3 DESCRIZIONE COMPONENTI 70
5 6 4 COLLETTORE D’ENTRATA (Versione CC) 72
5 6 5 ELEMENTO COMANDO SOLLEVATORE 75
SEZIONE 20 79
1 STRUMENTI DI DIAGNOSI 81
1 1 ALL ROUND TESTER 81
1 1 1 DESCRIZIONE DEL KIT 81
1 1 2 NOTE PER IL CORRETTO UTILIZZO 82
1 1 3 DESCRIZIONE DEL TESTER 82
1 1 4 NOTE GENERALI PER IL COLLEGAMENTO E L’ACCENSIONE DEL TESTER 83
1 1 5 SELEZIONE DELLA LINGUA DI VISUALIZZAZIONE 83
1 1 6 IMPOSTAZIONE DELLE PORTE SERIALI 85
1 2 SOFTWARE “SERDIA 3 5 LIVELLO III” 87
1 2 1 DESCRIZIONE DEL KIT 87
1 3 SOFTWARE “EDS EST45” 88
1 3 1 DESCRIZIONE DEL KIT 88
2 COLLEGAMENTO DEI TESTER ALLE CENTRALINE 89
2 1 COLLEGAMENTO ALL ROUND TESTER (ART) 89
2 2 COLLEGAMENTO DEL PC CON IL SOFTWARE “SERDIA” 90
2 3 COLLEGAMENTO DEL PC CON IL SOFTWARE “EDS” 91
2 3 1 COLLEGAMENTO ALLA CENTRALINA TRASMISSIONE 91
2 3 2 COLLEGAMENTO ALL’INFOCENTER 91
3 INTRODUZIONE AL SISTEMA ELETTRONICO DEL TRATTORE 93
3 1 CENTRALINA MOTORE (DEUTZ EMR2) 93
3 2 CENTRALINA TRASMISSIONE 95
3 3 CENTRALINA SOLLEVATORE 96
3 3 1 SISTEMA SOLLEVATORE 96
3 3 2 SISTEMA ASM 97
3 4 INFOCENTER 2 O 3 98
3 5 CENTRALINA SOSPENSIONE ASSALE ANTERIORE 99
3 6 CENTRALINA COMANDO PTO ANTERIORE E POSTERIORE 100
4 MESSA IN SERVIZIO DEL TRATTORE 101
4 1 INTRODUZIONE 101
4 2 SOSTITUZIONE DELLA CENTRALINA MOTORE 101
4 2 1 LETTURA E SALVATAGGIO DATI 101
4 2 2 PROGRAMMAZIONE DELLA CENTRALINA 102
4 2 3 CALIBRAZIONE PEDALE ACCELERATORE 103
4 2 4 CALIBRAZIONE ACCELERATORE A MANO 104
4 3 SOSTITUZIONE CENTRALINA TRASMISSIONE 105
4 3 1 IMPOSTAZIONE VARIANTE E MATRICOLA TRATTORE 105
4 3 2 CALIBRAZIONE SENSORE DI POSIZIONE PEDALE FRIZIONE 107
4 3 3 CALIBRAZIONE ELETTROVALVOLA PROPORZIONALE FRIZIONE CENTRALE 109
4 4 SOSTITUZIONE CENTRALINA SOLLEVATORE ED ASM 111
4 4 1 IMPOSTAZIONE TIPO DI TRATTORE 112
4 4 2 CONFIGURAZIONE ASSENZA RADAR 113
4 4 3 CALIBRAZIONE SENSORE DI POSIZIONE SOLLEVATORE 114
4 4 4 VERIFICA E CALIBRAZIONE LEVA COMANDO SOLLEVATORE 116
4 5 SOSTITUZIONE INFOCENTER 119
4 5 1 INSERIMENTO COSTANTI 119
4 6 SOSTITUZIONE CENTRALINA SOSPENSIONE ASSALE 121
4 6 1 VERIFICA CALIBRAZIONE SENSORE DI POSIZIONE SOSPENSIONE 121
5 ALLARMI 123
5 1 ALLARMI CENTRALINA SOLLEVATORE E ASM 123
5 1 1 ELENCO ALLARMI PER CODIFICA ESTESA 124
5 1 2 ELENCO ALLARMI PER CODIFICA STANDARD 126
5 1 3 ELENCO ALLARMI VISUALIZZATI SU ART 128
5 1 4 ANALISI DEGLI ALLARMI SOLLEVATORE ED ASM 130
5 2 ALLARMI CENTRALINA TRASMISSIONE 159
5 2 1 ANOMALIE DEL SISTEMA NON RILEVATE DALLA CENTRALINA TRASMISSIONE 159
5 2 2 ALLARMI VISUALIZZATI SU DISPLAY TRASMISSIONE E SUL PROGRAMMA EDS 159
5 2 3 DEFINIZIONE DEI MODI DI FUNZIONAMENTO DELLA TRASMISSIONE 163
5 2 4 ANALISI DEGLI ALLARMI 164
5 3 ELENCO ALLARMI VISUALIZZATI SU SERDIA 219
5 3 1 ALLARMI VISUALIZZATI SUL PROGRAMMA SERDIA 219
5 3 2 ANALISI DEGLI ALLARMI 221
5 4 ELENCO ALLARMI DISTRIBUTORE SOSPENSIONE ASSALE ANTERIORE 241
5 4 1 ELENCO ALLARMI PER CODIFICA ESTESA 241
5 4 2 ELENCO ALLARMI PER CODIFICA STANDARD 242
5 4 3 ELENCO ALLARMI VISUALIZZATI SU ART 243
5 4 4 ANALISI DEGLI ALLARMI 244
6 EDS (Electronic Diagnosis System) 257
1 INTRODUZIONE 257
1 1 SCOPO 257
1 2 REQUISITI HARDWARE 258
1 3 AVVIO E TERMINE DEL PROGRAMMA EDS 260
2 DIAGNOSI DELLA TRASMISSIONE 262
2 1 IL MENU PRINCIPALE 262
2 2 GUIDA IN LINEA 264
3 PROGRAMMA DIAGNOSTICO POWER-SHUTTLE DEST 45 265
3 1 PREPARATIVI PER LA DIAGNOSI DELLA TRASMISSIONE CON DEST 45 265
3 2 DEST 45 – DESCRIZIONE DEL PROGRAMMA 266
3 3 CODICI DI ERRORE POWER-SHUTTLE / DEST 45 281
3 4 CODICI ERRORE – DISPLAY POWERSHUTTLE 282
3 5 ELENCO DEI CODICI ERRORE CON DESCRIZIONE 283
3 6 ALTRE INFORMAZIONI 294
3 7 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7100 295
3 8 CAMBIO ELETTROIDRAULICO T-7100 296
3 9 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7200 297
3 10 CAMBIO ELETTROIDRAULICO T-7200 / T-7300 298
3 11 ANALISI DEGLI ERRORI 299
4 DIAGNOSI DI INFOCENTER 301
4 1 DESCRIZIONE DEL PROGRAMMA 302
4 2 VALORI COSTANTI DI INFOCENTER 312
7 ALL ROUND TESTER PER CENTRALINA SOLLEVATORE E ASM 317
SCHERMATA DI PRESENTAZIONE 317
MENU PRINCIPALE 317
1 MONITOR 318
2 CONFIGURAZIONE 322
3 CALIBRAZIONI 324
4 LISTA ALLARMI 329
8 ALL ROUND TESTER PER CENTRALINA SOSPENSIONE ASSALE ANTERIORE 331
SCHERMATA DI PRESENTAZIONE 331
MENU PRINCIPALE 331
1 MONITOR 332
2 PARAMETRI 333
3 LISTA ALLARMI 335
4 CONFIGURAZIONI 335
9 SERDIA 337
1 ACCESSO E COMUNICAZIONE 337
1 1 DOTAZIONE MINIMA 337
1 2 ORDINAZIONE 338
1 3 COLLEGAMENTO NOTEBOOK E INSTALLAZIONE SOFTWARE 339
1 4 COMANDI DEL PROGRAMMA 343
1 5 TERMINA COMUNICAZIONE 346
2 SELEZIONE CENTRALINA 347
2 1 SELEZIONE DI DUE CENTRALINE 347
2 2 STAMPA (ESPORTAZIONE) 348
2 3 PROTOCOLLO 349
2 4 DATI DI IDENTIFICAZIONE E MISURAZIONE 349
3 VALORI DI MISURAZIONE 351
3 1 VALORI ATTUALI (IN GENERALE) 351
3 2 VALORI RAM 356
3 3 REGISTRATORE DATI (SOLO EMS2) 360
3 4 CONFIGURAZIONE INPUT/OUTPUT 360
3 5 STATO CAN 360
4 PARAMETRI 363
4 1 CONFIGURAZIONE (GENERALE) 363
4 2 PROGRAMMAZIONE COMPLETA 364
4 3 CALIBRAZIONE 365
5 MEMORIA GUASTI 366
5 1 GENERALITÀ 366
5 2 TABELLA ERRORI 367
6 EXTRA 377
6 1 VELOCITÀ MASSIMA 377
6 2 DATI LOGISTICI 377
6 3 COLLETTIVO CARICHI 378
6 4 SUPERAMENTO DEI TERMINI DI MANUTENZIONE 378
6 5 MEMORIA OVERRIDE 378
6 6 DATI DI MANUTENZIONE 378
7 ATTIVITÀ 379
7 1 EMR1 379
8 COSA FARE SE ? 383
8 1 SERDIA IN GENERALE 383
8 2 EMR1 385
SEZIONE 30 397
METODO PER LA RIMOZIONE E L’INSTALLAZIONE DELLE TUBAZIONI RIGIDE E DEI CABLAGGI DEL CORPO MACCHINA 401
VISTA SUPERIORE CABLAGGI E TUBAZIONI 402
VISTA CABLAGGI E TUBAZIONI SUPERIORI 403
TUBAZIONI LATO DESTRO 404
VISTA SUPERIORE TUBAZIONI POSTERIORI 405
PARTICOLARE IMPIANTO PNEUMATICO DI FRENATURA RIMORCHIO 406
COFANATURE E GRUPPI OTTICI 407
Rimozione 407
Installazione 410
ACCUMULATORE 411
Rimozione 411
Installazione 412
SCALE DI ACCESSO CABINA 413
Rimozione 413
Installazione 413
SUPPORTO ACCUMULATORE 414
Rimozione 414
Installazione 414
MOTORINO D’AVVIAMENTO 415
Rimozione 415
Installazione 415
CINGHIA COMPRESSORE ARIA 416
Sostituzione 416
Tensionamento 416
COMPRESSORE ARIA 418
Rimozione 418
Installazione 420
CINGHIA AZIONAMENTO VENTOLA 421
Sostituzione 421
VENTOLA 423
Rimozione 423
Sostituzione 424
Installazione 425
CINGHIA ALTERNATORE 426
Sostituzione e tensionamento 426
ALTERNATORE 429
Rimozione 429
Installazione 429
SERBATOI ARIA 430
Rimozione 430
Installazione 430
VALVOLE IMPIANTO DI FRENATURA PNEUMATICA 431
Rimozione 431
Installazione 433
VALVOLE DI ATTACCO PER FRENATURA PNEUMATICA RIMORCHIO 434
Rimozione 434
Installazione 434
VALVOLE FRENATURA IDRAULICA RIMORCHIO 435
Rimozione 435
Installazione 436
IMPIANTO DI CONDIZIONAMENTO 437
Descrizione 437
Dati tecnici 437
Funzionamento 438
Manutenzione 439
Tensionamento cinghia compressore 439
Svuotamento, spurgo e ricarica 440
COMPRESSORE DELL’IMPIANTO DI CONDIZIONAMENTO 441
Rimozione 441
Installazione 442
FILTRO – DISIDRATATORE 443
Rimozione 443
Installazione 443
GRUPPO CONDENSATORE 444
Rimozione 444
Installazione 444
SCAMBIATORI OLIO CAMBIO – CARBURANTE 445
Rimozione 445
Installazione 446
RADIATORE 447
Rimozione 447
Installazione 448
VASCHETTA DI COMPENSAZIONE 449
Rimozione 449
Installazione 449
INTERCOOLER 450
Rimozione 450
Installazione 451
GRUPPO RADIATORE – SCAMBIATORI COMPLETO 452
Rimozione 452
Installazione 454
GIUNTO ELASTICO PTO ANTERIORE 455
Sostituzione 455
Installazione 458
TURBOCOMPRESSORE 459
Rimozione 459
Installazione 460
TUBO ASPIRAZIONE ARIA MOTORE 461
Rimozione 461
Installazione 461
FILTRO D’ASPIRAZIONE 462
Rimozione 462
Installazione 463
TUBO DI SCARICO 464
Rimozione 464
Installazione 464
MARMITTA 465
Rimozione 465
Installazione 465
ALBERO DI TRASMISSIONE PER DT 466
Rimozione 466
Installazione 467
ALBERO DI TRASMISSIONE PER DT 468
Rimozione 468
Installazione 471
POMPE FRENI 472
Rimozione 472
Installazione 473
CIRCUITI FRENANTI 474
Spurgo dell’aria 474
INTERRUTTORI LUCI STOP 476
Regolazione 476
IDROGUIDA 477
Controllo 477
Taratura 477
Rimozione 478
Installazione 478
Smontaggio 479
Assemblaggio 486
RUOTE ANTERIORI 496
Rimozione 496
Installazione 496
PARAFANGHI ANTERIORI 497
Rimozione 497
Installazione 497
RUOTE POSTERIORI 498
Rimozione 498
Installazione 498
BLOCCO VALVOLE DEL SOLLEVATORE 499
Rimozione 499
Installazione 499
CILINDRI DEL SOLLEVATORE ANTERIORE 500
Rimozione 500
Installazione 501
GRUPPO SOLLEVATORE ANTERIORE 502
Rimozione 502
Installazione 504
GRUPPO PTO ANTERIORE 505
Rimozione 505
Installazione 505
CILINDRI SOSPENSIONE ANTERIORE 506
Rimozione 506
Installazione 508
Smontaggio 509
Assemblaggio 510
ASSALE ANTERIORE E SUPPORTO OSCILLANTE 511
Rimozione 511
Installazione 513
GRUPPO ELETTROVALVOLE SOSPENSIONE ANTERIORE 514
Rimozione 514
Installazione 514
SENSORE DI POSIZIONE SOSPENSIONE ANTERIORE 515
Rimozione 515
Posizionamento 515
Controllo 516
LONGHERONI DI RINFORZO 517
Rimozione 517
Installazione 517
SUPPORTO ANTERIORE 518
Rimozione 518
Installazione 518
POTENZIOMETRO ACCELERATORE 519
Sostituzione 519
Installazione 519
SERBATOIO CARBURANTE 520
Rimozione 520
Installazione 520
POMPA AD INGRANAGGI PER IL CAMBIO 521
Rimozione 521
Installazione 522
POMPE PER L’IDROGUIDA – SOLLEVATORE E SERVIZI 525
Rimozione 525
Installazione 528
DISTRIBUTORI 529
Rimozione 529
Installazione 533
Smontaggio 534
Assemblaggio 536
GRUPPO DISTRIBUTORI COMPLETO 537
Rimozione 537
Installazione 540
CILINDRI DEL SOLLEVATORE 541
Rimozione 541
Installazione 542
Smontaggio 543
Assemblaggio 543
SENSORE DI POSIZIONE DEL SOLLEVATORE 544
Controllo 544
Rimozione 545
Installazione 545
Regolazione 546
SENSORE DI SFORZO DEL SOLLEVATORE 548
Rimozione 548
Installazione 548
SEDILE 549
Rimozione 549
Installazione 549
VOLANTE, DEVIOGUIDA, STRUMENTAZIONE 550
Rimozione 550
Installazione 551
DEVIOGUIDA E SELETTORE DEL SENSO DI MARCIA 552
Rimozione 552
Installazione 553
CRUSCOTTO E MOBILE CENTRALE 554
Rimozione 554
Installazione 557
CONSOLLE DESTRA 558
Rimozione e ribaltamento 558
Installazione 564
CONSOLLE SINISTRA 565
Rimozione 565
Installazione 566
CENTRALINE ELETTRONICHE SOLLEVATORE, SOSPENSIONE ANTERIORE E TRASMISSIONE 567
Rimozione 567
Installazione 568
GRUPPO FUSIBILI E RELÈ 569
Rimozione 569
Installazione 570
CENTRALINA CONTROLLO MOTORE 571
Rimozione 571
Installazione 571
PEDALE FRIZIONE E DISPOSITIVI CONNESSI 572
Rimozione potenziometro 572
Installazione potenziometro 572
Regolazione posizione e corsa pedale frizione 573
Sostituzione sensore di prossimità 573
QUADRI E LEVE DI COMANDO DISTRIBUTORI AUSILIARI E COMANDO P T O 574
Rimozione 574
Installazione 577
TRASMISSIONI FLESSIBILI PER INNESTO E SELEZIONE VELOCITÀ P T O 578
Rimozione 578
Installazione 579
TRASMISSIONI FLESSIBILI DEI DISTRIBUTORI AUSILIARI 581
Rimozione 581
Installazione 582
POSIZIONE INTERRUTTORE FRENO DI STAZIONAMENTO 583
Regolazione 583
PANNELLO COMANDI CLIMATIZZAZIONE CABINA 584
Rimozione 584
Installazione 584
VALVOLA DEL RISCALDAMENTO 585
Rimozione 585
Installazione 585
RADIATORE DEL RISCALDAMENTO CABINA 587
Rimozione 587
Installazione 589
EVAPORATORE DEL CONDIZIONATORE 590
Rimozione 590
Installazione 591
VENTOLA DESTRA DEL CLIMATIZZATORE 592
Rimozione 592
Installazione 592
VENTOLA SINISTRA DEL CLIMATIZZATORE 593
Rimozione 593
Installazione 593
FRENI DI STAZIONAMENTO 594
Registrazione 594
CAVO APERTURA PORTA CABINA 595
Sostituzione 595
MANOMETRO CONTROLLO PRESSIONE ARIA DI FRENATURA RIMORCHIO 597
Rimozione 597
Installazione 597
DISPLAY DELLO STATO DI FUNZIONAMENTO TRASMISSIONE 598
Rimozione 598
Installazione 598
CABINA 599
Rimozione 599
Installazione 606
MOTORE – TRASMISSIONE 607
Separazione 607
Giunzione 609
SEZIONE 40 611
STRUTTURA DEL GRUPPO 613
METODO DI CONSULTAZIONE DEL GRUPPO 614
1 INTRODUZIONE 615
1 1 ELENCO DEI CABLAGGI RAPPRESENTATI 615
1 2 DEFINIZIONE DEI COMPONENTI E DELLA SIMBOLOGIA 616
1 3 NORME GENERALI 616
1 3 1 MODIFICA DEL CIRCUITO ELETTRICO/ELETTRONICO DEL MEZZO 616
1 3 2 PRINCIPALI GUASTI AI CABLAGGI 616
1 3 3 RIMOZIONE, INSTALLAZIONE E ASCIUGATURA DEI CONNETTORI E DEI CABLAGGI 617
1 4 STRUMENTI NECESSARI ALLA DIAGNOSTICA 618
1 5 TABELLA INTERPRETAZIONE COLORI FILI 618
2 INDICI 619
2 1 INDICE PER DESCRIZIONE COMPONENTE 619
2 2 INDICE PER CODICE COMPONENTE 624
2 3 INDICE PER CONNETTORI 628
3 COMPONENTI 636
3 1 LAYOUT DEI CONNETTORI 636
3 2 DATI TECNICI COMPONENTI 641
3 3 PINNATURA E DESCRIZIONE DELLE CENTRALINE ELETTRONICHE 650
3 3 1 CENTRALINA MOTORE (0419 4998) 650
3 3 2 CENTRALINA TRASMISSIONE (0443 8083/10) 652
3 3 3 INFOCENTER (0443 7488/10) 654
3 3 4 CENTRALINA SOLLEVATORE (2 8519 013 0) 656
3 3 5 CENTRALINA SOSPENSIONE ANTERIORE (2 8519 008 0/10) 658
4 SISTEMI 659
4 1 PUNTI DI MASSA 659
4 2 AVVIAMENTO 660
4 3 PRERISCALDO 661
4 4 REGOLAZIONE ELETTRICONICA MOTORE 662
4 5 LUCI – DEVIOGUIDA SENZA SOLLEVATORE ANTERIORE 663
4 6 LUCI – DEVIOGUIDA CON SOLLEVATORE ANTERIORE 664
4 7 ACCESSORI CABINA 665
4 8 LUCI DI LAVORO SENZA SOLLEVATORE ANTERIORE 666
4 9 LUCI DI LAVORO CON SOLLEVATORE ANTERIORE 667
4 10 TERGICRISTALLI 668
4 11 INFOCENTER 669
4 12 PRESE DI CORRENTE 670
4 13 AUTORADIO – CB 671
4 14 ARIA CONDIZIONATA – VENTOLE RISCALDAMENTO 672
4 15 IMPIANTO FRENI 673
4 16 FRENI RIMORCHIO 674
4 17 SOSPENSIONE ASSALE ANTERIORE 675
4 18 TRASMISSIONE 676
4 19 ASM – DOPPIA TRAZIONE – DIFFERENZIALE 677
4 20 SOLLEVATORE ELETTRONICO 678
4 21 PTO ANTERIORE E POSTERIORE 679
5 CABLAGGI 681
CABLAGGIO MOTORE ENDOTERMICO (4 CILINDRI) (1/2) 681
CABLAGGIO MOTORE ENDOTERMICO (4 CILINDRI) (2/2) 682
CABLAGGIO MOTORE ENDOTERMICO (6 CILINDRI) (1/2) 683
CABLAGGIO MOTORE ENDOTERMICO (6 CILINDRI) (2/2) 684
CABLAGGIO MOTORE (1/2) 689
CABLAGGIO MOTORE (2/2) 690
CABLAGGIO TRASMISSIONE (1/2) 699
CABLAGGIO TRASMISSIONE (2/2) 700
CABLAGGIO LINEA FRENATURA IDRAULICA E PNEUMATICA RIMORCHIO (ITALIA) 709
CABLAGGIO LINEA FRENATURA PNEUMATICA RIMORCHIO 710
CABLAGGIO SOSPENSIONE ASSALE ANTERIORE (TELAIO) 713
CABLAGGIO LINEA ALIMENTAZIONE CABINA 717
CABLAGGIO LINEA SOSPENSIONE ASSALE ANTERIORE 723
CABLAGGIO LINEA PARAFANGO 727
CABLAGGIO LINEA LUCE TARGA 728
CABLAGGIO LINEA CRUSCOTTO FRONTALE (1/2) 733
CABLAGGIO LINEA CRUSCOTTO FRONTALE (2/2) 734
CABLAGGIO LINEA CRUSCOTTO LATERALE (1/2) 739
CABLAGGIO LINEA CRUSCOTTO LATERALE (2/2) 740
CABLAGGIO LINEA ARIA CONDIZIONATA (CABINA) 749
CABLAGGIO LINEA DISPLAY 755
CABLAGGIO LINEA TETTO (1/2) 759
CABLAGGIO LINEA TETTO (2/2) 760
CABLAGGIO FARI DI LAVORO ANTERIORI E POSTERIORI SU TETTO 769
CABLAGGIO FARI ANTERIORI INFERIORI SU CABINA 767
CABLAGGIO MOTORE TERGICRISTALLO ANTERIORE 767
CABLAGGIO FARO DI LAVORO ANTERIORE INFERIORE SU CABINA (SENZA SOLLEVATORE ANTERIORE) 768
CABLAGGIO FARO DI LAVORO ANTERIORE INFERIORE (SU CABINA) (CON SOLLEVATORE ANTERIORE) 768
DEVIOLUCI 775
CABLAGGIO LINEA BRACCIOLO 779
CENTRALINA – FUSIBILI – RELÈ (1/2) 781
CENTRALINA – FUSIBILI – RELÈ (2/2) 782

S.V 08/24
