DEUTZ-FAHR AGROTRON K90 K100 K110 K120 MANUEL D’ATELIER – PDF DOWNLOAD

Description

DEUTZ-FAHR AGROTRON K90 K100 K110 K120 MANUEL D’ATELIER – PDF DOWNLOAD

DÉTAILS DU FICHIER :

DEUTZ-FAHR AGROTRON K90 K100 K110 K120 MANUEL D’ATELIER – PDF DOWNLOAD

Language : French
Pages :700
Downloadable : Yes
File Type : PDF
Size:26.0 MB

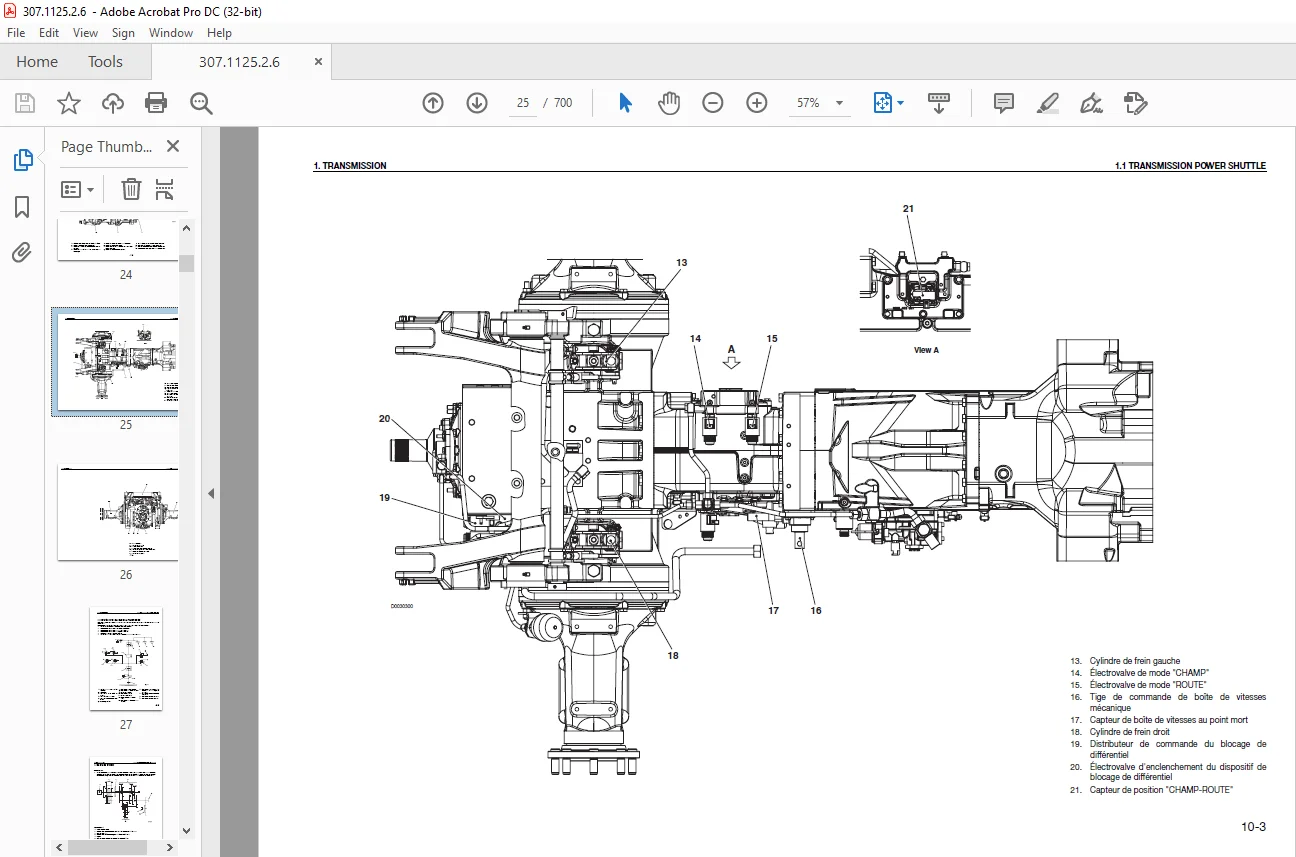

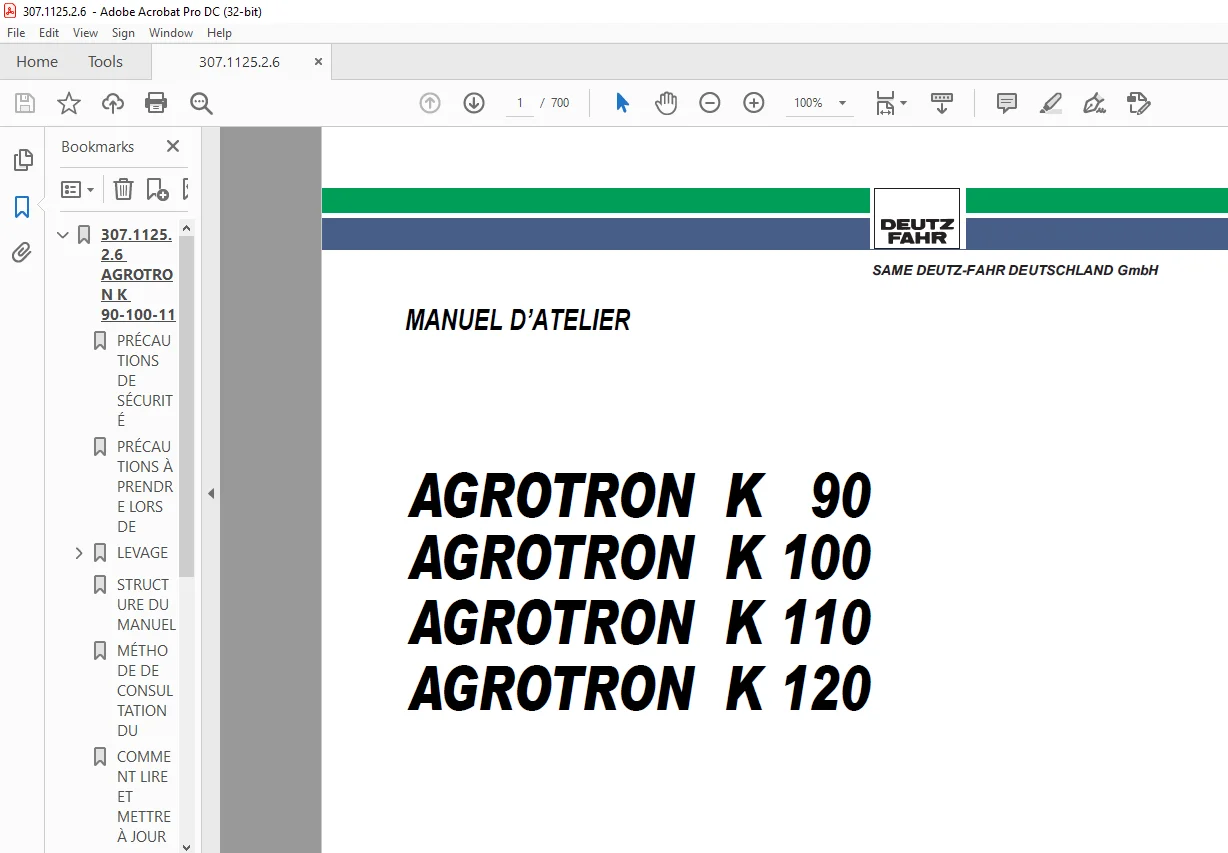

APERÇU DES IMAGES DU MANUEL :

DESCRIPTION:

DEUTZ-FAHR AGROTRON K90 K100 K110 K120 MANUEL D’ATELIER – PDF DOWNLOAD

AGROTRON K 90
AGROTRON K 100
AGROTRON K 110
AGROTRON K 120

INTRODUCTION

• Le présent manuel d’atelier se veut autant un outil précieux à la formation des techniciens répateurs qu’un guide pratique pour améliorer la qualité des réparations. En effet, le présent manuel d’atelier réunit à l’intention des techniciens de réparation les informations qui leur permettront :
• d’exécuter correctement la recherche des pannes, d’effectuer les interventions sans s’exposer à un danger, de bien connaître les méthodes et les conditions nécessaires pour un contrôle ou examen dimensionnel et/ ou visuel soigné des parties soumises aux réparations, de découvrir les produits à utiliser, les couples de serrage et les données de réglage.
• Le matériel contenu dans le présent manuel est de nature technique réservée et s’adresse aux concessionnaires et aux ateliers agréés qui seront immédiatement informés sur les variations introduites, par l’envoi de fascicules présentant les modifications, les mises à jour, les adjonctions concernant des dispositifs optionnels. Il est interdit aux techniciens et à leurs collaborateurs de diffuser,
• reproduire ou communiquer à des tiers, sous quelque forme et par quelque procédé que ce soit, tout ou partie des indications reportées ci-après sans avoir obtenu au préalable l’autorisation écrite du constructeur qui en est et reste le propriétaire exclusif. Les contrevenants seront passibles des sanctions prévues par la loi sur la protection de la propriété littéraire et artistique.

PRÉCAUTIONS DE SÉCURITÉ

• Les réparations effectuées correctement sont extrêmement importantes pour le fonctionnement régulier des tracteurs confiés à un atelier pour la réparation ou la révision. Les techniques de contrôle et de réparation conseillées et décrites dans le présent manuel sont des méthodes efficaces et sûres afin d’obtenir un bon fonctionnement. L’exécution de certaines opérations décrites demande un outillage bien particulier;
• ces outils spéciaux peuvent être commandés auprès du constructeur qui les a expressément conçus à cet effet. N’UTILISER QUE DES OUTILS APPROPRIÉS AU TRAVAIL À EXÉCUTER; l’utilisation d’outils inadaptés et improvisés pourrait, en effet, créer des conditions de risque potentiel et ne pas correspondre aux fonctions pour lesquels ils sont conçus et employés. Pour prévenir les accidents, les symboles et sont employés dans le présent manuel pour marquer les précautions de sécurité. Les avertissements qui accompagnent ces symboles devraient être toujours suivis attentivement.
• En cas de situation de danger, présente ou prévisible, il faut avant tout faire preuve de prudence et de bon jugement et entreprendre les actions nécessaires pour faire face à cet événement.

LA SÉCURITÉ EN GÉNÉRAL

1.  Même si l’on connaît parfaitement les tracteurs du point de vue de la composition, du fonctionnement et des commandes de ceux-ci, il faut toujours prêter beaucoup d’attention lors de l’exécution de manoeuvres ou de déplacements ; il est bon de rappeler que le tracteur confié à un atelier doit être réparé ou révisé et donc susceptible d’avoir des mouvements imprévisibles.
2. Avant d’entreprendre tous travaux, nettoyer soigneusement le tracteur pour le débarrasser de la boue, des poussières et des pierres. Bien nettoyer aussi la cabine pour éliminer toute trace d’huile, de neige ou glace des marches, poignées et prises généralement utilisées pour monter et descendre.
3. Quand on monte sur le tracteur ou qu’on en descend, s’assurer d’avoir toujours trois points de contact (de prise ou d’appui) pour être sûr de ne pas perdre l’équilibre et donc de tomber.
4. Les opérations de diagnostic des inconvénients doivent être exécutées avec beaucoup d’attention ; dans la plupart des cas, ces opérations sont effectuées par deux personnes qui ne doivent jamais se placer devant les roues du tracteur lorsque le moteur de celui-ci est en marche.
5. Lors des contrôles et des réparations, porter toujours des vêtements collants, des lunettes et des gants appropriés au travail à exécuter (nettoyage, vidange de fluides, réparations). Ne pas s’approcher des parties ou pièces en mouvement sans porter un filet ou un casque retenant les cheveux longs.
6. N’autoriser aucune personne étrangère à s’approcher de la machine ; les obliger à garder une distance de sécurité.
7. Il faut se tenir éloigné des parties ou pièces en mouvement ; moteur démarré, certaines parties sont peu visibles et par conséquent, même si celles- ci sont protégées, elles peuvent représenter un risque potentiel de coincement.

TABLE DES MATIÈRES:

DEUTZ-FAHR AGROTRON K90 K100 K110 K120 MANUEL D’ATELIER – PDF DOWNLOAD

307112526 AGROTRON K 90-100-110-120 3
PRÉCAUTIONS DE SÉCURITÉ 5
PRÉCAUTIONS À PRENDRE LORS DE L’EXÉCUTION DES TRAVAUX 8
LEVAGE 10
CÂBLES MÉTALLIQUES-ÉLINGUES 10
STRUCTURE DU MANUEL 11
MÉTHODE DE CONSULTATION DU MANUEL 12
COMMENT LIRE ET METTRE À JOUR LE MANUEL 13
COUPLES DE SERRAGE 14
1 VIS ET ÉCROUS 14
2 RACCORDS 15
3 BOUCHONS 16
4 RACCORDS AVEC JOINT À 37 17
5 RACCORDS POUR TUBES AVEC FIXATION PAR ANNEAU 17
PRODUITS FREIN DE FILET, ADHÉSIFS, PRODUITS D’ÉTANCHÉITÉ ET DE LUBRIFICATION 18
TABLEAU DE CONVERSION DES UNITÉS DE MESURE 20
SECTION 10 21
1 TRANSMISSION 23
INTRODUCTION 23
11 TRANSMISSION POWER SHUTTLE 24
111 ORGANES PRINCIPAUX 24
112 SYSTÈME HYDRAULIQUE DE LA TRANSMISSION 27
113 BOÎTE DE VITESSES 28
114 EMBRAYAGE CENTRAL 30
115 DISTRIBUTEUR DE COMMANDE DE LA BOÎTE DE VITESSES HYDRAULIQUE ET D’INVERSION DE SENS DE MARCHE 31
116 SCHÉMA D’ENGAGEMENT DES EMBRAYAGES ET D’ACTIONNEMENT DES ÉLECTROVALVES 34
117 SCHÉMA ÉLECTRONIQUE DE LA TRANSMISSION 35
12 ESSIEU ARRIÈRE 37
13 PRISE DE FORCE ARRIÈRE 39
2 SYSTÈME DE FREINAGE 41
DESIGNATION 41
21 MAÎTRE CYLINDRE DES FREINS 42
22 DISPOSITIF DE FREINAGE 43
23 SYSTÈME DE FREINAGE DE REMORQUE 44
231 FREINAGE HYDRAULIQUE DE REMORQUE (VERSION ITALIE) 44
232 FREINAGE HYDRAULIQUE DE REMORQUE (VERSION EXPORT) 46
233 FREINAGE PNEUMATIQUE DE REMORQUE (VERSION ITALIE) 48
234 FREINAGE PNEUMATIQUE DE REMORQUE (VERSION EXPORT) 49
3 SUSPENSION HYDRAULIQUE DU PONT AVANT 55
31 DISTRIBUTEUR DE COMMANDE DE LA SUSPENSION AVANT 56
4 PONT AVANT 61
5 SYSTÈME HYDRAULIQUE 62
DESIGNATION 62
51 SCHÉMA HYDRAULIQUE (version de base) 63
52 SCHÉMA HYDRAULIQUE (version complète) 64
53 POMPE À ENGRENAGE POUR TRANSMISSION ZF 7100 65
54 POMPE À ENGRENAGE POUR SERVITUDES ET D’ASSISTANCE DE DIRECTION 66
55 DIRECTION HYDROSTATIQUE 67
56 DISTRIBUTEUR DES SERVICES AUXILIAIRES 68
57 ÉLECTROVALVE D’ACTIONNEMENT DU RELEVAGE AVANT 69
58 ÉLÉMENT DE COMMANDE DU RELEVAGE 70
59 VALVE OU SOUPAPE DE PRIORITÉ POUR LA SUSPENSION DE PONT AVANT 71
SECTION 20 73
1 INSTRUMENT DE DIAGNOSTIC 75
11 ALL ROUND TESTER 75
111 DESCRIPTION DU KIT 75
112 NOTES RELATIVES À L’UTILISATION CORRECTE DE L’ART 76
113 DESCRIPTION DU TESTEUR 76
114 NOTES GÉNÉRALES RELATIVES À LA CONNEXION ET À L’ALLUMAGE DU TESTEUR 77
115 SÉLECTION DE LA LANGUE DE VISUALISATION 77
116 CONFIGURATION DES PORTS SÉRIE 79
12 LOGICIEL “SERDIA 2000 NIVEAU III” 81
121 DESCRIPTION DU KIT 81
13 LOGICIEL “EDS EST45” 82
131 DESCRIPTION DU KIT 82
2 RACCORDEMENT DU TESTEUR AVEC LES CENTRALES ÉLECTRONIQUES 83
21 RACCORDEMENT DE L’ART AVEC LES CENTRALES HLHP 83
22 RACCORDEMENT DU PC PORTABLE AVEC LE LOGICIEL “SERDIA 2000” À LA CENTRALE ÉLECTRONIQUE DU MOTEUR 84
3 INTRODUCTION AU SYSTÈME ÉLECTRONIQUE DU TRACTEUR 85
31 SYSTÈME ÉLECTRONIQUE 85
32 BUS CAN 86
33 CENTRALE ÉLECTRONIQUE DE LA TRANSMISSION 93
34 INFOCENTER 94
4 MISE EN SERVICE DU TRACTEUR 95
41 INTRODUCTION 95
42 REMPLACEMENT DE LA CENTRALE ÉLECTRONIQUE DU MOTEUR 95
421 LECTURE ET SAUVEGARDE DES DONNÉES 95
422 PROGRAMMATION DE LA CENTRALE ÉLECTRONIQUE 96
423 SAISIE DES HEURES DE FONCTIONNEMENT DU MOTEUR 97
424 ÉTALONNAGE DE LA PÉDALE D’ACCÉLÉRATEUR (AVEC LE PROGRAMME SERDIA) 98
425 ÉTALONNAGE DE LA PÉDALE D’ACCÉLÉRATEUR (AVEC ART) 99
426 ÉTALONNAGE DE L’ACCÉLÉRATEUR MANUEL (AVEC LE PROGRAMME SERDIA)100
427 ÉTALONNAGE DE L’ACCÉLÉRATEUR MANUEL (AVEC ART)101
43 REMPLACEMENT DE LA CENTRALE ÉLECTRONIQUE DE LA TRANSMISSION104
431 CONFIGURATION DU MODÈLE104
432 CONFIGURATION DE LA ROUE STANDARD107
433 CONFIGURATION DE LA CIRCONFÉRENCE DE LA ROUE (AVEC ART)109
434 ÉTALONNAGE DE LA CIRCONFÉRENCE DE LA ROUE (SANS ART)111
435 CONFIGURATION DE LA VITESSE D’AVANCEMENT MAXIMALE (MARCHÉ ALLEMAND UNIQUEMENT)112
436 ÉTALONNAGE DE LA PÉDALE D’EMBRAYAGE114
437 ÉTALONNAGE DE L’EMBRAYAGE PRINCIPAL116
438 CALIBRATION DU CAPTEUR ROUTE/CHAMP118
439 EFFACEMENT DE TOUTES LES ALARMES120
44 REMPLACEMENT DE LA CENTRALE ÉLECTRONIQUE HLHP121
441 INITIALISATION DE LA CENTRALE ÉLECTRONIQUE HLHP121
442 DÉFINITION DE LA PRÉSENCE DE LA PRISE DE FORCE AVANT (SI MONTÉE)123
443 VALIDATION DU SYSTÈME ASM (SI MONTÉ)124
444 CALIBRATION DU CAPTEUR D’ANGLE DE BRAQUAGE (AVEC ASM UNIQUEMENT)126
445 CONFIGURATION DE LA PRÉSENCE DU RADAR (SI MONTÉ)127
446 ÉTALONNAGE DES POSITIONS HAUTE ET BASSE DU RELEVAGE129
447 CONFIGURATION DE LA PRÉSENCE DU SYSTÈME DE SUSPENSION DE PONT AVANT (SI MONTÉ)131
448 DÉFINITION DE LA LANGUE D’AFFICHAGE TEXTE SUR INFOCENTER132
449 EFFACEMENT DE TOUTES LES ALARMES134
5 ALARMES135
INTRODUCTION135
51 ALARMES VISUALISÉES SUR INFOCENTER136
52 ALARMES CENTRALE ÉLECTRONIQUE HLHP147
53 ALARMES DE LA CENTRALE ÉLECTRONIQUE DU MOTEUR231
54 ALARMES DE LA CENTRALE ÉLECTRONIQUE DE LA TRANSMISSION255
541 DÉFINITION DES MODES DE FONCTIONNEMENT DE LA TRANSMISSION255
542 ANOMALIES DU SYSTÈME NON DÉCELÉES PAR LA CENTRALE DE LA TRANSMISSION256
55 ALARMES BUS CAN337
6 PROGRAMME DE TESTEUR DE CONTRÔLE DE LA CENTRALE ÉLECTRONIQUE MOTEUR347
6 1 ACCÈS ET COMMUNICATION347
6 11 EQUIPEMENT MINIMUM347
6 12 COMMANDE347
6 13 RACCORDEMENT AVEC LE NOTEBOOK ET INSTALLATION DU LOGICIEL348
6 14 COMMANDES DU PROGRAMME352
6 15 TERMINER COMMUNICATION354
6 2 SÉLECTION DE LA CENTRALE ÉLECTRONIQUE355
6 21 SÉLECTION DE DEUX CENTRALES ÉLECTRONIQUES355
6 22 IMPRESSION (EXPORTATION)356
6 23 PROTOCOLE357
6 24 DONNÉES D’IDENTIFICATION ET DE MESURE357
6 3 VALEURS DE MESURE358
6 31 VALEURS ACTUELLES (EN GÉNÉRAL)358
6 32 VALEURS RAM362
6 33 CONFIGURATION DES ENTRÉES/SORTIES367
6 34 ÉTAT DE CAN367
6 4 PARAMÈTRES370
6 41 CONFIGURATION (GÉNÉRALE)370
6 42 PROGRAMMATION COMPLÈTE371
6 43 CALIBRATION372
6 5 MÉMOIRE DES PANNES373
6 51 GÉNÉRALITÉS373
6 6 EXTRA375
6 61 MAXIMUM SPEED375
6 62 LOGISTICAL DATA375
6 63 LOAD SPECTRUM376
6 7 TASKS377
6 71 EMR2377
6 8 QUE FAIRE QUAND… ?381
6 81 SERDIA EN GÉNÉRAL381
6 82 EMR2382
SECTION 30393
CAPOT MOTEUR397
Dépose397
Repose397
ROUES398
ROUES AVANT398
Dépose398
Repose398
ROUES ARRIÈRE399
Dépose399
Repose399
GARDE-BOUES AVANT400
Dépose400
Repose400
MARCHEPIEDS401
Dépose401
Repose401
RÉSERVOIR DE COMBUSTIBLE402
Dépose402
Repose403
ENSEMBLE ÉCHANGEURS-RADIATEUR404
GROUPE COMPLET404
Dépose404
Repose407
ÉCHANGEUR CARBURANT409
Dépose409
Repose409
ÉCHANGEUR HUILE DE TRANSMISSION410
Dépose410
Repose411
RADIATEUR LIQUIDE DE REFROIDISSEMENT412
Dépose412
Repose415
FILTRE À AIR416
Dépose416
Repose416
INTERCOOLER417
Dépose417
Repose417
CLIMATISATION418
CARACTÉRISTIQUES TECHNIQUES418
Fonctionnement419
Vidange, purge et recharge420
1 Vidange de l’installation420
2 Purge et recharge de l’installation420
FILTRE – DÉSHYDRATEUR422
Dépose422
Repose422
CONDENSEUR423
Dépose423
Repose423
COMPRESSEUR424
Dépose424
Repose425
GROUPE CHAUFFAGE426
GROUPE COMPLET426
Dépose426
Repose428
(DEMI-)CONDUITE SUPÉRIEURE429
Repose429
VENTILATEUR430
Dépose430
Repose430
ÉCHANGEUR CHAUFFAGE431
Dépose431
Repose431
ÉVAPORATEUR DE CONDITIONNEMENT D’AIR432
Dépose432
Repose432
VENTILATEUR DE MOTEUR433
VENTILATEUR DE MOTEUR433
Dépose433
Repose434
COURROIE DE VENTILATEUR DE MOTEUR435
Dépose435
Repose436
Tension437
ALTERNATEUR438
ALTERNATEUR438
Dépose438
Repose438
COURROIE D’ALTERNATEUR439
Dépose439
Repose440
Tension441
DÉMARREUR442
Dépose442
Repose442
CIRCUIT D’AIR COMPRIMÉ443
COMPRESSEUR D’AIR443
Dépose443
Repose444
COURROIE D’ENTRAÎNEMENT DU COMPRESSEUR445
Dépose445
Repose445
Tension446
PRISE DE FORCE AVANT447
GROUPE COMPLET447
Dépose447
Repose447
ACCOUPLEMENT ÉLASTIQUE448
Remplacement448
Repose448
ARBRE 4RM449
Dépose449
Repose450
SUPPORT AVANT451
ENSEMBLE COMPLET (Version sans suspension de pont)451
Dépose451
Repose452
MAÎTRES CYLINDRES DE FREINS453
Dépose453
Repose455
DIRECTION HYDROSTATIQUE456
ENSEMBLE DIRECTION COMPLET456
Dépose456
Repose458
Dépose459
Repose465
CLAPET DE DÉCHARGE476
Contrôle du tarage476
Tarage476
POMPES HYDRAULIQUES477
POMPE DE LA TRANSMISSION477
Dépose477
Repose478
POMPE D’ASSISTANCE DE DIRECTION ET DES SERVITUDES481
Dépose481
Repose483
TUYAU D’ÉCHAPPEMENT COMPLET484
SILENCIEUX484
Dépose484
Repose484
TUYAU D’ÉCHAPPEMENT485
Dépose485
Repose485
CABINE486
Dépose486
Repose492
MOTEUR493
Opérations préliminaires pour la dépose493
Opérations préliminaires pour la séparation493
Séparation ou dépose494
Repose498
DISQUE FLEXIBLE499
Dépose499
Repose499
TAPIS DE PLANCHER500
Dépose500
Dépose500
SIÈGE501
Dépose501
Repose501
POTENTIOMÈTRE DE LA PÉDALE D’ACCÉLÉRATEUR502
Dépose502
Repose503
CAPOTAGES CÔTÉ DROIT504
CAPOT LEVIER DES DISTRIBUTEURS AUXILIAIRES504
Dépose504
Repose504
CONSOLE CÔTÉ DROIT505
Dépose505
Repose507
COMMANDES SOUPLES (FLEXIBLES)508
COMMANDE EN CROIX DU DISTRIBUTEUR DES SERVICES AUXILIAIRES508
Dépose508
Repose508
COMMANDE 3ÈME ÉLÉMENT DU DISTRIBUTEUR DES SERVICES AUXILIAIRES509
Dépose509
Repose509
COMMANDE DE SÉLECTION DU RÉGIME DE LA PRISE DE FORCE ARRIÈRE510
Dépose510
Repose511
COMMANDE DES VITESSES512
Dépose512
Repose513
FREIN DE STATIONNEMENT514
CÂBLE DE COMMANDE514
Dépose514
Repose515
LEVIER DU FREIN DE STATIONNEMENT516
Réglage516
FREIN DE TRAVAIL517
DISPOSITIF DE FREINAGE517
Réglage517
VOLANT518
Dépose518
Repose518
LEVIER D’INVERSEUR519
Dépose519
Repose520
COMODO521
Dépose521
Repose522
CONSOLE AVANT523
Dépose523
Repose525
PÉDALE D’EMBRAYAGE ET ACCESSOIRES526
CAPTEUR DE POSITION526
Dépose526
Repose526
DÉTECTEUR DE PROXIMITÉ (capteur de pédale d’embrayage enfoncée)529
Dépose529
Repose529
CÂBLE D’OUVERTURE DE LA PORTE DE CABINE530
Remplacement530
CAPTEUR D’EFFORT DU RELEVAGE532
Dépose532
Repose532
CAPTEUR DE POSITION DU RELEVAGE533
Contrôle533
Dépose533
Remplacer la douille de coulissement du capteur de position (si nécessaire uniquement)534
Repose534
Réglage534
CAPTEUR D’EFFORT DU RELEVAGE536
Dépose536
Repose536
SECTION 40537
STRUCTURE DU GROUPE539
MÉTHODE DE CONSULTATION DU GROUPE540
1 INTRODUCTION541
11 LISTE DES CÂBLAGES REPRÉSENTÉS541
12 DÉFINITION DES COMPOSANTS ET DES SYMBOLES542
13 RÈGLES GÉNÉRALES543
131 MODIFICATION DU CIRCUIT ÉLECTRIQUE/ÉLECTRONIQUEDU TRACTEUR543
132 CAUSES PRINCIPALES DES DÉFAUTS DES CÂBLAGES543
133 DÉPOSE, REPOSE ET SÉCHAGE DES CONNECTEURS ET DES CÂBLAGES544
14 INSTRUMENTS NÉCESSAIRES AU DIAGNOSTIC545
15 TABLEAU D’IDENTIFICATION DES COULEURS DES FILS545
2 INDEX546
21 INDEX PAR DESCRIPTION COMPOSANT546
22 INDEX PAR CODE OU RÉFÉRENCE COMPOSANT554
23 INDEX PAR CONNECTEURS560
3 COMPOSANTS570
31 CARACTÉRISTIQUES TECHNIQUES DES COMPOSANTS570
32 BROCHAGE ET DESCRIPTION DES CENTRALES ÉLECTRONIQUES DECOMMANDE578
CENTRALE MOTEUR (04213098)578
322 CENTRALE TRANSMISSION (285190280)580
323 CENTRALE HLHP (CODE 285190270/10)582
324 INFOCENTER585
4 SYSTÈMES587
41 POINTS DE MASSE587
42 DÉMARRAGE588
43 PRÉCHAUFFAGE589
44 RÉGULATION ÉLECTRONIQUE DU MOTEUR590
45 ÉCLAIRAGE – COMODO (VERSION SANS RELEVAGE AVANT)591
46 ÉCLAIRAGE – COMODO (VERSION AVEC RELEVAGE AVANT)592
47 ACCESSOIRES DIAGNOSTIC593
48 PHARES DE TRAVAIL (VERSION SANS RÉTROVISEURS DÉGIVRANT ÉLECTRIQUE)594
49 PHARES DE TRAVAIL (VERSION AVEC RÉTROVISEURS DÉGIVRANTS)595
410 ESSUIE-GLACE596
411 TABLEAU DE BORD597
412 RADIO598
413 CONDITIONNEMENT D’AIR MANUEL599
414 FREINS600
415 SUSPENSION DE PONT AVANT601
416 TRANSMISSION602
417 ASM – 4RM – DIFFÉRENTIEL603
418 RELEVAGE ÉLECTRONIQUE604
419 PRISES DE FORCE AVANT ET ARRIÈRE605
420 DISTRIBUTEURS606
421 BUS CAN607
5 CÂBLAGES609
FAISCEAU MOTEUR ENDOTHERMIQUE (4 CYLINDRES) (1/2)609
FAISCEAU MOTEUR ENDOTHERMIQUE (4 CYLINDRES) (2/2)610
FAISCEAU MOTEUR ENDOTHERMIQUE (6 CYLINDRES) (1/2)611
FAISCEAU MOTEUR ENDOTHERMIQUE (6 CYLINDRES) (2/2)612
FAISCEAU CAPOT MOTEUR617
FAISCEAU PHARES DE TRAVAIL AVANT618
FAISCEAU TRANSMISSION DROIT (1/2)621
FAISCEAU TRANSMISSION DROIT (2/2)622
FAISCEAU TRANSMISSION GAUCHE (1/2)629
FAISCEAU TRANSMISSION GAUCHE (2/2)630
FAISCEAU FREINAGE DE REMORQUE ITALIE639
FAISCEAU FREINAGE DE REMORQUE ALLEMAGNE641
FAISCEAU SUSPENSION DE PONT AVANT643
FAISCEAU POSITIF BATTERIE – FAISCEAU NÉGATIF BATTERIE645
FAISCEAU ALIMENTATION (1/2)646
FAISCEAU ALIMENTATION (2/2)647
FAISCEAU TABLEAU DE BORD (1/2)653
FAISCEAU TABLEAU DE BORD (2/2)654
FAISCEAU GARDE-BOUES655
FAISCEAU FEUX SUR BRAS656
FAISCEAU PHARES ADDITIONNELS SUR BRAS657
FAISCEAU PHARES SUPÉRIEURS (VERSION AVEC RELEVAGE)658
FAISCEAU PHARES DE TRAVAIL SUR BRAS (VERSION SANS RELEVAGE)659
FAISCEAU COMODO673
FAISCEAU CENTRAL (1/2)675
FAISCEAU CENTRAL (2/2)676
FAISCEAU MOTEUR677
CÂBLAGE TOIT (1/2)685
FAISCEAU LIGNE TOIT (2/2)686
FAISCEAU PHARES DE TRAVAIL, MIRROR DEFROST SUR CABINE (VERSION HL)687
FAISCEAU PHARES DE TRAVAIL SUR CABINE (VERSION STANDARD)688
FAISCEAU ESSUIE-GLACE AVANT689
FAISCEAU GYROPHARE690
FAISCEAU DISTRIBUTEUR697
FAISCEAU ÉLECTROVALVE DE DISTRIBUTEUR698
FAISCEAU DISTRIBUTEUR699

VEUILLEZ NOTER:

• Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
• La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
• Pour toute question / doute concernant votre achat, n’hésitez pas à contacter [email protected]

SM
