Deutz-Fahr INVERSORE IDRAULICO 80-105 Manuale D’Officina PDF

Description

Deutz-Fahr INVERSORE IDRAULICO 80-105 Manuale D’Officina – PDF DOWNLOAD

FILE DETAILS:

Deutz-Fahr INVERSORE IDRAULICO 80-105 Manuale D’Officina – PDF DOWNLOAD

Language : Italian
Pages : 112
Downloadable : Yes
File Type : PDF

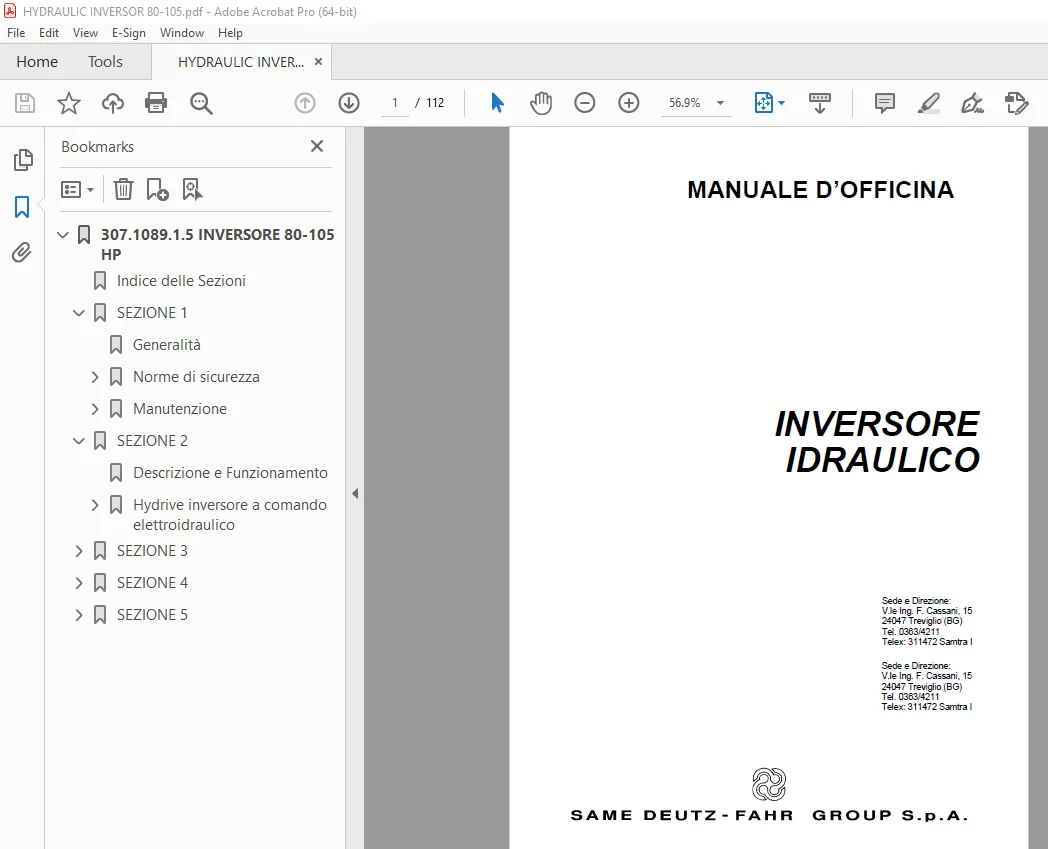

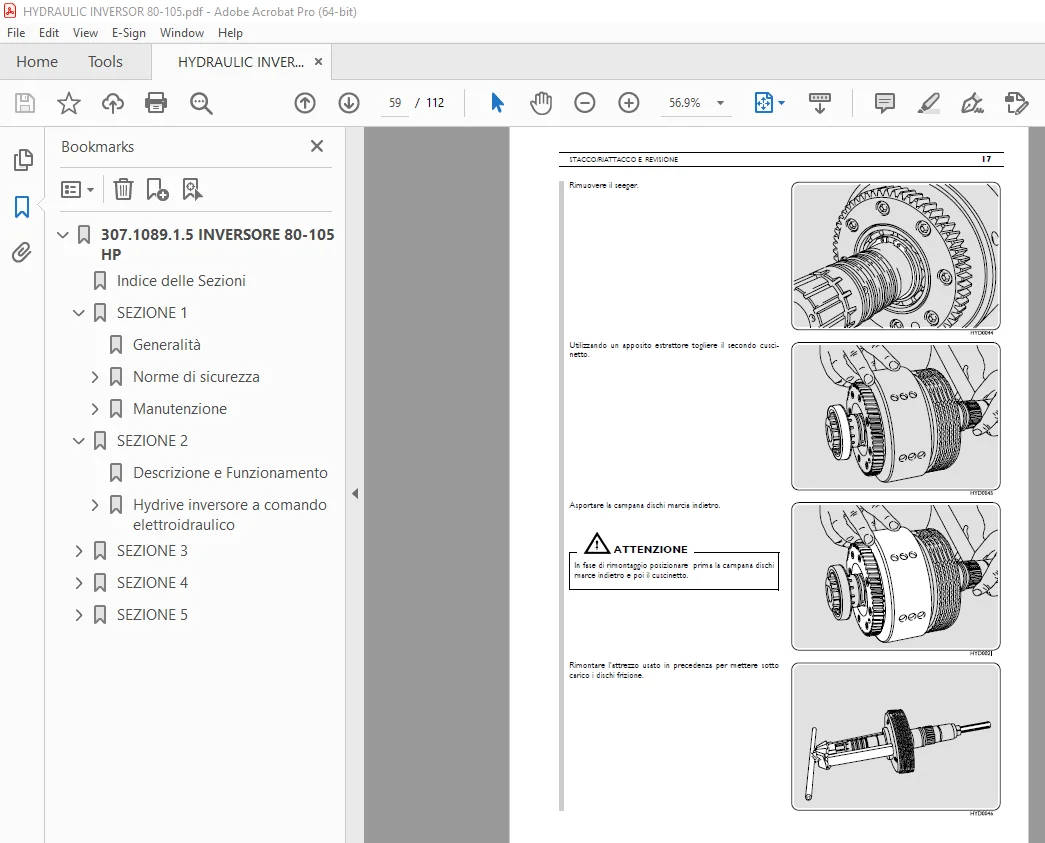

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Deutz-Fahr INVERSORE IDRAULICO 80-105 Manuale D’Officina – PDF DOWNLOAD

307 1089 1 5 INVERSORE 80-105 HP 1
Indice delle Sezioni 3
SEZIONE 1 5
Generalità 5
Norme di sicurezza 7
Generalità 7
Avviamento 7
Funzionamento 8
Arresto 10
Manutenzione 10
Generalità 10
Motore 13
Impianto Elettrico 13
Impianto idraulico 14
Pneumatici e ruote 14
Riconoscere le norme di sicurezza 15
Capire le parole di segnalazione 15
Salvaguardia dell’ambiente 15
Seguire le norme di sicurezza 16
Prepararsi alle emergenze 16
Indossare indumenti protettivi 17
Proteggersi contro il rumore 17
Ispezionare la macchina 17
Usare maniglie e scalini 18
Regolare il sedile dell’operatore 18
Allacciare le cinture di sicurezza 18
Far funzionare la macchina solamente dal posto guida 19
Non trasportare passeggeri sulla macchina 19
Evitare lesioni causate da incidenti in retromarcia 20
Evitare incidenti causati da movimento della macchina 20
Eseguire la manutenzione in sicurezza 21
Avvertire gli altri del lavoro di manutenzione 21
Stare lontani da parti in movimento 22
Proteggersi da schegge volanti 22
Smaltire i rifiuti in modo appropriato 22
Lavorare in un’area pulita 22
Illuminare adeguatamente l’area di lavoro 23
Lavare la macchina regolarmente 23
Prevenire ustioni da acido 23
Avviamento tramite batterie ausiliarie 24
Evitare esplosioni delle batterie 24
Evitare le scottature 25
Tenere la macchina pulita 25
Attenzione ai fluidi sotto pressione 26
Evitare che particolari vengano scagliati via 27
Maneggiare i fluidi in condizioni di sicurezza – Evitare incendi 27
Prevenire gli incendi 28
Evacuazione in caso d’incendio 29
Attenzione ai gas di scarico 29
Usare utensili adeguati 29
Evitare il riscaldamento vicino a tubazioni sotto pressione 30
Evitare il riscaldamento di tubazioni contenenti fluidi infiammabili 30
Rimuovere la vernice prima di saldare o scaldare parti 30
Coppie di serraggio (in Nm) di viti, dadi e viti prigionieri 31
SEZIONE 2 33
Descrizione e Funzionamento 33
Hydrive inversore a comando elettroidraulico 35
Caratteristiche innovative del sistema 35
Principio di funzionamento 35
Schema del sistema inversore elettroidraulico 36
SEZIONE 3 43
Stacco/Riattacco e Revisione 43
Stacco/Riattacco inversore da corpo unione 45
Stacco: 45
Riattacco 48
Revisione del gruppo inversore 52
Riassemblaggio 62
SEZIONE 4 65
Diagnosi Inconvenienti 65
Avvertenze generali per i componenti elettronici 66
Menù di presentazione 68
Menù principale 68
Pedale frizione 78
Manipolatore (cambio direzione) 79
Cambio marcia HML 79
Pulsante di consenso 79
LISTA ALLARMI INVERSORE IDRAULICO 85
Centralina controllo inversore 67
Diagnosi con ALL Round Tester 67
SEZIONE 5 87
Impianto elettrico e componenti elettronici 87
Schede Circuitali 87

S.V 08/24
