Deutz-Fahr PONT AVANT CARRARO 20.49 MANUEL DE RÉPARATION – PDF DOWNLOAD

Description

Deutz-Fahr PONT AVANT CARRARO 20.49 MANUEL DE RÉPARATION – PDF DOWNLOAD

DÉTAILS DU FICHIER :

Deutz-Fahr PONT AVANT CARRARO 20.49 MANUEL DE RÉPARATION – PDF DOWNLOAD

Language : French
Pages :113
Downloadable : Yes
File Type : PDF
Size:4.16 MB

DESCRIPTION

Deutz-Fahr PONT AVANT CARRARO 20.49 MANUEL DE RÉPARATION – PDF DOWNLOAD

Informations générales

• Les contrôles, révisions et réparations doivent exclusivement être confiés à du personnel technique qualifié, parfaitement à connaissance des caractéristiques particulières de la machine ainsi que des consignes de sécurité (prévention des accidents). Avant d’entreprendre une opération quelconque, bien décrasser le groupe pour éliminer la terre et les traces d’huile ou de graisse.
• Tous les organes mécaniques déposés doivent être soigneusement nettoyés à l’aide de produits appropriés pour éviter de les endommager. Vérifier qu’ils sont en bon état et les remplacer s’ils sont endommagés, usés, fissurés, grippés ou s’ils présentent des anomalies qui pourraient compromettre le fonctionnement. Contrôler plus particulièrement l’état des pièces en mouvement (roulements, engrenages, arbres) et des éléments d’étanchéité (joints toriques, bagues d’étanchéité), soumis à de fortes contraintes, à l’usure et au vieillissement.
• Il est conseillé de remplacer les joints d’étanchéité à chaque révision ou réparation. Il est rappelé qu’un pignon du couple conique ne doit jamais être remplacé seul. Toujours remplacer les deux pignons à la fois. Utiliser exclusivement les pièces détachées et la visserie indiquées.
• De plus, utiliser des outils métriques avec la visserie métrique et des outils anglo-saxons pour la visserie anglo-saxone. Certaines opérations sont destructives pour les éléments déposés. Lire attentivement la description des interventions et procéder avec précaution pour éviter de causer des dommages à d’autres éléments.

TABLE DES MATIÈRES:

Deutz-Fahr PONT AVANT CARRARO 20.49 MANUEL DE RÉPARATION – PDF DOWNLOAD

Utilisation du manuel 4
Propriété des informations 5
Conventions et définitions 6
Informations générales 8
Recommandations pour les réparations 9
INFORMATIONS EN MATIÈRE DE SÉCURITÉ 11
Informations générales en matière de sécurité 12
Symboles de sécurité 13
Précautions générales 14
CARACTÉRISTIQUES GÉNÉRALES 16
Utilisation prévue 17
Identification du produit 17
Description générale 18
Caractéristiques techniques 19
Remplacement de l’huile et vérifications 22
Graisse au montage 26
Adhésifs et joints 27
Couples de serrage 29
DÉMONTAGE ET REMONTAGE 32
Flasque 33
Supports 37
Capteur 44
Vérin de direction 53
Train épicycloïdal 57
Moyeu de roue 61
Poutre d’essieu 69
Support du différentiel 72
Différentiel 81
Groupe pignon 85
Pincement/angle de braquage 92
Essais après le montage 96
DIAGNOSTIC DES PANNES 97
Guide de diagnostic des pannes 100
Diagnostic des anomalies du pont 104
OUTILS SPÉCIAUX 106
Outils spéciaux 107

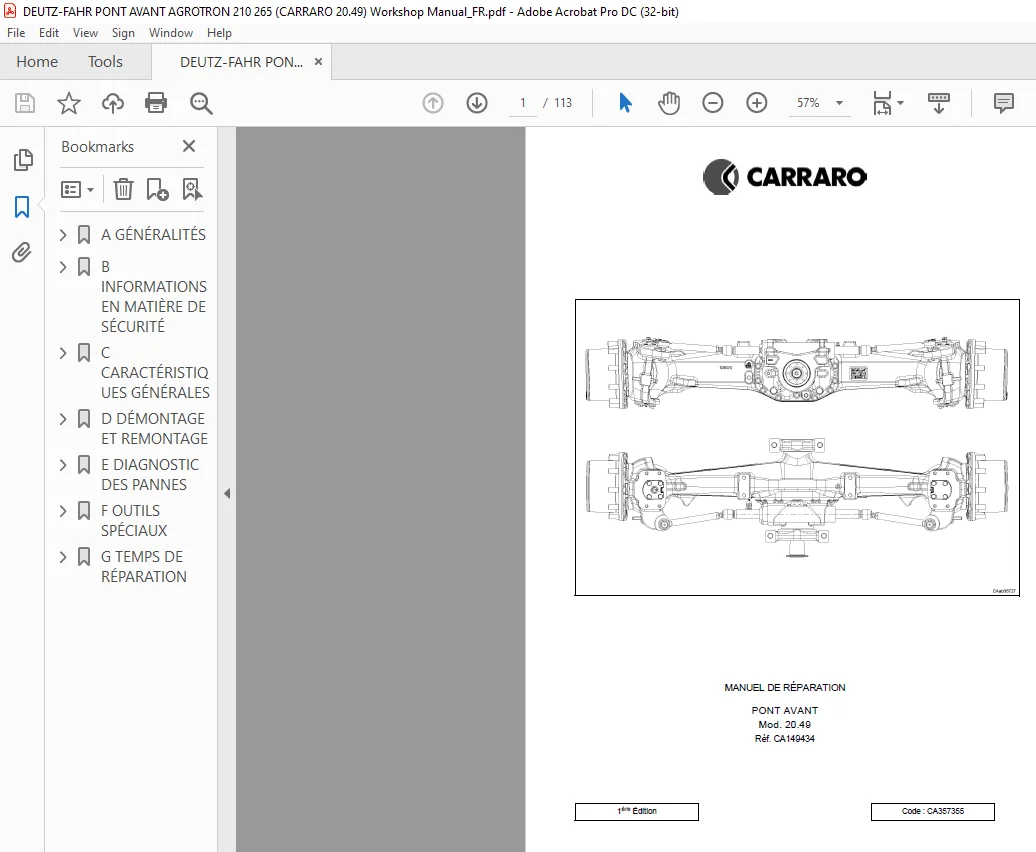

APERÇU DES IMAGES DU MANUEL :
