Deutz-Fahr VORDERACHSE AGROTRON 150 150.7 165.7 REPARATURHANDBUCH CA357357 – PDF DOWNLOAD (Deutsch)

Description

Deutz-Fahr VORDERACHSE AGROTRON 150 150.7 165.7 REPARATURHANDBUCH CA357357 – PDF DOWNLOAD (Deutsch)

DESCRIPTION:

Deutz-Fahr VORDERACHSE AGROTRON 150 150.7 165.7 REPARATURHANDBUCH CA357357 – PDF DOWNLOAD (Deutsch)

Gebrauch des Handbuchs
Zielgruppe
• Mechaniker
• Fahrer
• Wartungsfachkraft
Wartung
LESEN SIE DAS GESAMTE HANDBUCH GEWISSENHAFT DURCH. Ein störungsfreier und effizienter Betrieb der
mechanischen Komponenten hängt vor allem von einer regelmäßigen und vorschriftsgemäßen Wartung ab, die
maßgeblichen Einfluss auf Standzeit und Funktionstüchtigkeit der Vorderachse hat.
Im Fall von Fehlern oder Störungen gewährleistet eine unverzügliche Reparatur durch Fachpersonal eine höhere
Standzeit der Vorderachse und verhindert, dass die Schwere des Schadens zunimmt.
Reparatur
Die Demontage- und Montageanweisungen ermöglichen eine vollständige Überholung der Vorderachse. Sie zeigen
unter Zuhilfenahme von Abbildungen den jeweiligen zeitlichen Ablauf und liefern eine umfassende und sichere
Anleitung für jeden Arbeitsgang.
Die Beschreibung der Arbeitsschritte geht davon aus, dass die Vorderachse aus dem Fahrzeug ausgebaut ist.
Schlagen Sie den Ausbau der Vorderachse aus dem Fahrzeug in der Betriebsanleitung des Fahrzeugherstellers nach.

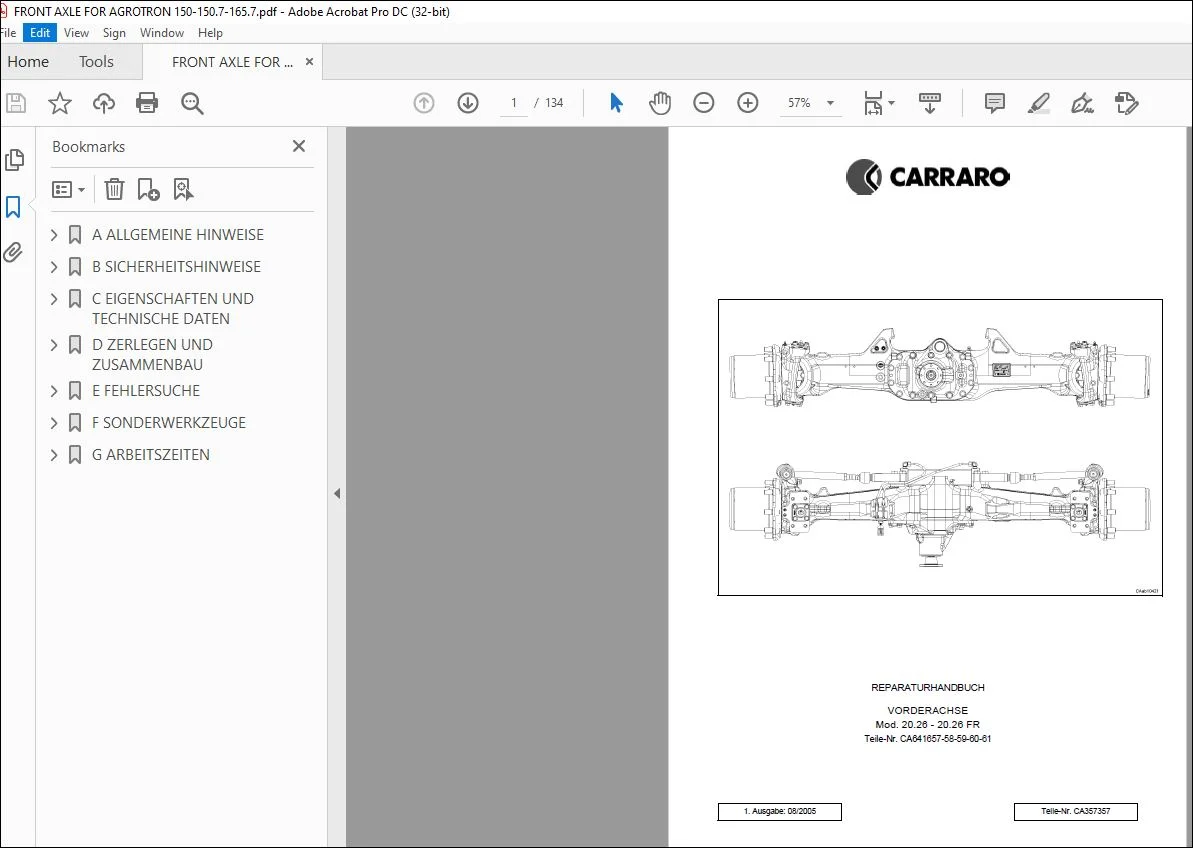

IMAGES PREVIEW OF THE MANUAL:
