Manuale dell’operatore Ditch Witch FX50/FXT50 Tier 4 053-3116 (I) PDF

Description

Ditch Witch FX50/FXT50 Tier 4 Manuale dell’operatore 053-3116 (I) – PDF DOWNLOAD

Scarica il Manuale dell’Operatore Ditch Witch FX50/FXT50 Tier 4 (053-3116) in formato PDF. Copre sicurezza, controlli, operazioni e manutenzione per un uso efficiente. Risorsa essenziale per prestazioni ottimali.

FILE DETAILS:

Ditch Witch FX50/FXT50 Tier 4 Manuale dell’operatore 053-3116 (I) – PDF DOWNLOAD

Language : Italian
Pages : 175
Downloadable : Yes
File Type : PDF

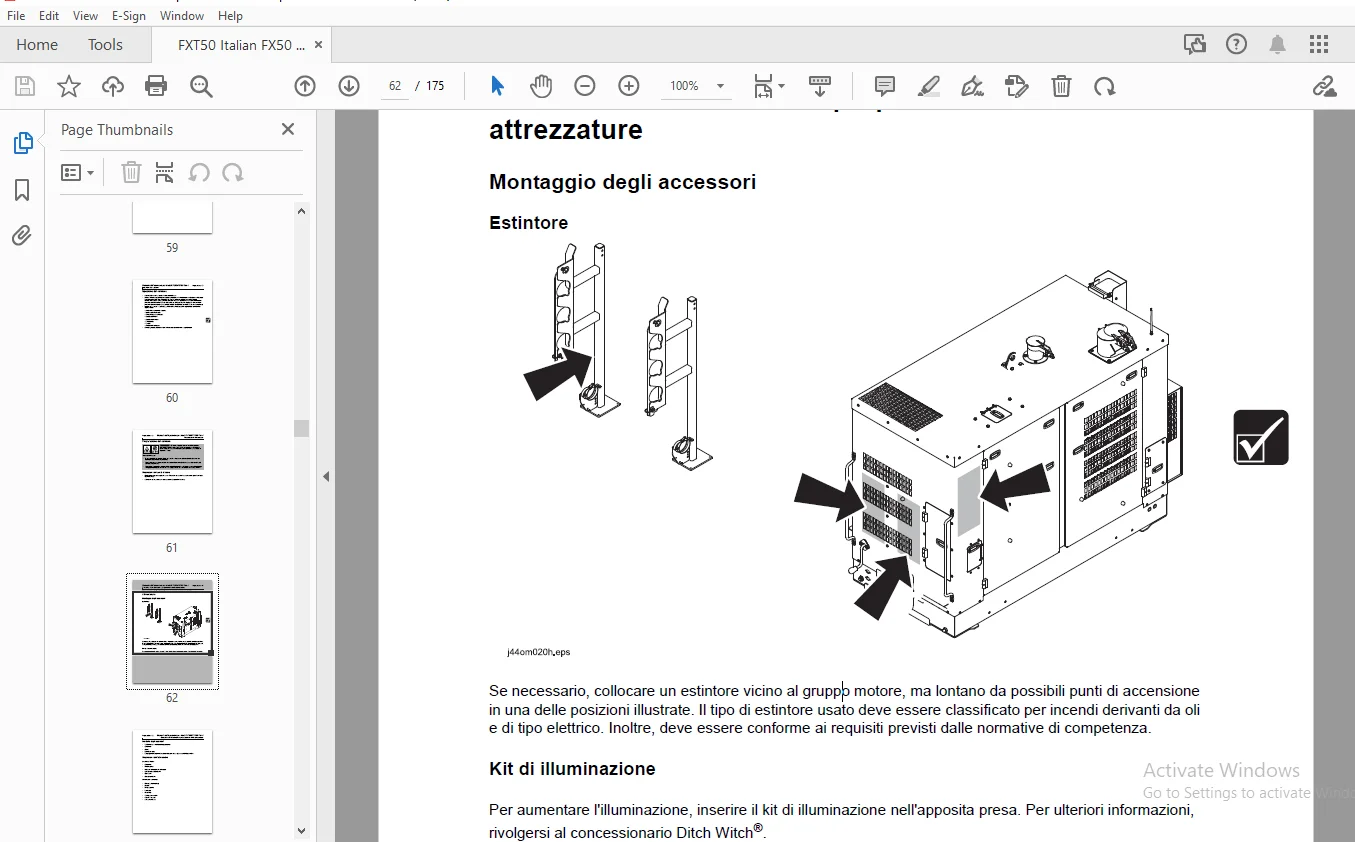

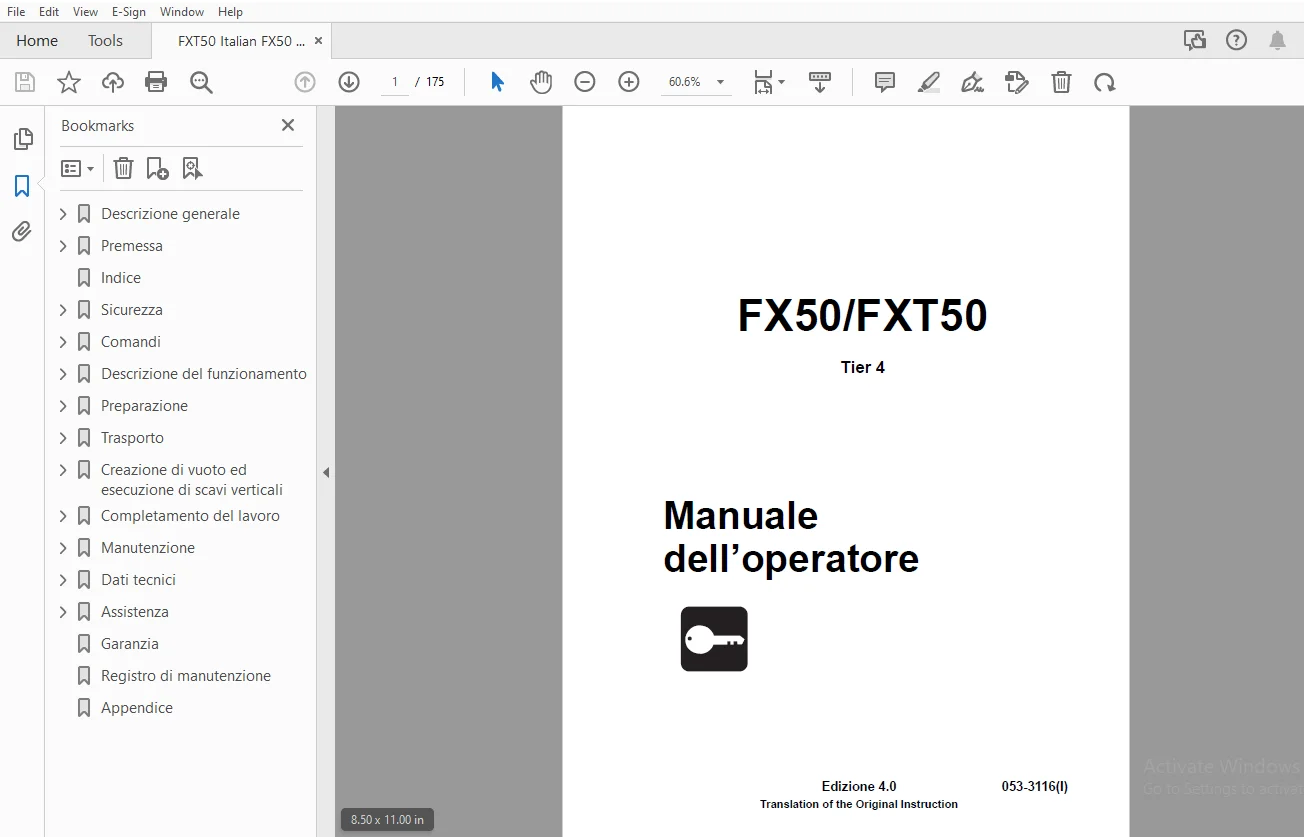

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ditch Witch FX50/FXT50 Tier 4 Manuale dell’operatore 053-3116 (I) – PDF DOWNLOAD

Descrizione generale............................................................................................................................................  2
	Posizione del numero di matricola...........................................................................................................................  3
	Uso previsto................................................................................................................................................  3
	Modifica dell’attrezzatura..................................................................................................................................  4
	Componenti dell’unità FX50..................................................................................................................................  4
		Serbatoio da 800 Gal (3028 l)...........................................................................................................................  4
		Serbatoio da 1200 Gal (4542 l)..........................................................................................................................  5
	Componenti dell’unità FXT50.................................................................................................................................  6
		Serbatoio da 500 Gal (1893 l)...........................................................................................................................  6
		Serbatoio da 800 Gal (3028 l)...........................................................................................................................  7
	Dichiarazione di conformità alle norme FCC – Trasmettitore interno..........................................................................................  8
	Dichiarazione sull’esposizione alle radiofrequenze..........................................................................................................  8
	Posizione dell’operatore....................................................................................................................................  9
	Informazioni su questo manuale..............................................................................................................................  9
		Elenchi puntati.........................................................................................................................................  9
		Elenchi numerati........................................................................................................................................  9
Premessa........................................................................................................................................................ 10
	Segnalazione di difetti di sicurezza........................................................................................................................ 10
Indice.......................................................................................................................................................... 12
Sicurezza....................................................................................................................................................... 14
	Direttive................................................................................................................................................... 15
	Procedure di emergenza...................................................................................................................................... 16
		Contatto con linee elettriche........................................................................................................................... 16
		Danneggiamento di una linea elettrica................................................................................................................... 17
		Danneggiamento di una tubazione del gas................................................................................................................. 18
		Danneggiamento di un cavo a fibre ottiche............................................................................................................... 19
		Incendio della macchina................................................................................................................................. 19
	Classificazione delle avvertenze di sicurezza............................................................................................................... 20
	Avvertenze di sicurezza della macchina FX50T4............................................................................................................... 21
		Gruppo motore........................................................................................................................................... 21
		Serbatoio da 800 galloni................................................................................................................................ 23
		Serbatoio da 1200 galloni............................................................................................................................... 25
	Avvertenze di sicurezza della macchina FXT50T4.............................................................................................................. 27
		Gruppo motore........................................................................................................................................... 27
		Serbatoi................................................................................................................................................ 29
	Avvertenze di sicurezza su filtri e cicloni FX.............................................................................................................. 31
Comandi......................................................................................................................................................... 32
	Gruppo di alimentazione..................................................................................................................................... 33
		Comandi e connettori.................................................................................................................................... 33
		Display................................................................................................................................................. 37
	Serbatoi da 800............................................................................................................................................. 40
		Unità di comando pensile................................................................................................................................ 40
		Comandi della macchina.................................................................................................................................. 41
	Serbatoio da 1200........................................................................................................................................... 43
		Comandi del serbatoio................................................................................................................................... 43
		Comandi della macchina.................................................................................................................................. 45
	Braccio a depressione (opzionale)........................................................................................................................... 48
	Modulo di comando wireless.................................................................................................................................. 50
	Riscaldatore dell’acqua (opzionale)......................................................................................................................... 52
Descrizione del funzionamento................................................................................................................................... 54
	Pianificazione.............................................................................................................................................. 55
	Approntamento in cantiere................................................................................................................................... 55
		FX50.................................................................................................................................................... 55
		FXT50................................................................................................................................................... 55
	Creazione di vuoto.......................................................................................................................................... 55
	Esecuzione di scavi verticali............................................................................................................................... 56
	Funzionamento degli attrezzi pneumatici ausiliari........................................................................................................... 56
	Abbandono del cantiere...................................................................................................................................... 56
	Rimessaggio delle attrezzature.............................................................................................................................. 56
Preparazione.................................................................................................................................................... 58
	Acquisizione di informazioni................................................................................................................................ 59
		Controllo del traffico.................................................................................................................................. 59
		Preparazione per il lavoro in prossimità di utenze esistenti............................................................................................ 59
		Pianificazione dei servizi di emergenza................................................................................................................. 59
	Ispezione del cantiere...................................................................................................................................... 60
	Preparazione del cantiere................................................................................................................................... 61
		Preparazione del punto di scavo......................................................................................................................... 61
	Controllo delle forniture e preparazione delle attrezzature................................................................................................. 62
		Montaggio degli accessori............................................................................................................................... 62
		Controllo degli accessori............................................................................................................................... 63
		Preparazione dell’attrezzatura.......................................................................................................................... 63
Trasporto....................................................................................................................................................... 64
	Sollevamento................................................................................................................................................ 65
		Punti................................................................................................................................................... 65
		Procedura............................................................................................................................................... 65
	Trasporto con autocarro..................................................................................................................................... 66
		Ispezione del rimorchio................................................................................................................................. 66
		Attacco del rimorchio................................................................................................................................... 67
		Distacco del rimorchio.................................................................................................................................. 67
Creazione di vuoto ed esecuzione di scavi verticali............................................................................................................. 68
	Collegamento dei tubi flessibili............................................................................................................................ 69
	Determinazione del livello di riempimento del serbatoio (solo per il rimorchio FX50)........................................................................ 69
		Serbatoio a depressione da 800 gal (3028 l) su rimorchio T18S........................................................................................... 70
		I valori visualizzati includono le seguenti opzioni: riscaldatore, braccio e filtro ciclonico. Tali valori possono variare per altre configurazioni..... 70
		Serbatoio a depressione da 800 gal (3028 l) su rimorchio T22S........................................................................................... 71
		Serbatoio a depressione da 1200 gal (4542 l) su rimorchio BT26.......................................................................................... 72
	Avviamento dell’unità....................................................................................................................................... 73
		Procedura standard...................................................................................................................................... 73
		Procedura di avviamento a freddo........................................................................................................................ 73
	Posizionamento del braccio a depressione.................................................................................................................... 74
		Precauzioni in prossimità di linee elettriche........................................................................................................... 74
		Procedura............................................................................................................................................... 75
	Rimozione dei detriti....................................................................................................................................... 76
		Procedura............................................................................................................................................... 76
	Scavi verticali............................................................................................................................................. 77
		Con acqua............................................................................................................................................... 77
		Con aria................................................................................................................................................ 79
		Uso..................................................................................................................................................... 80
	Scarico del serbatoio....................................................................................................................................... 81
	Svuotamento in un altro serbatoio........................................................................................................................... 83
	Apertura/chiusura del portello del serbatoio................................................................................................................ 84
		Serbatoio da 800:....................................................................................................................................... 84
		Serbatoio da 1200:...................................................................................................................................... 85
Completamento del lavoro........................................................................................................................................ 86
	Antigelo dell'escavatore.................................................................................................................................... 87
		Aggiunta di antigelo.................................................................................................................................... 87
		Recupero di antigelo.................................................................................................................................... 87
	Lavaggio dell’attrezzatura.................................................................................................................................. 88
	Scollegamento............................................................................................................................................... 89
	Sistemazione degli attrezzi................................................................................................................................. 90
Manutenzione.................................................................................................................................................... 92
	Precauzioni per la manutenzione............................................................................................................................. 93
		Interventi sotto il serbatoio dei detriti sollevato..................................................................................................... 93
		Lavorare sotto il portello del serbatoio sollevato...................................................................................................... 94
		Precauzioni per la saldatura............................................................................................................................ 94
		Precauzioni per il lavaggio............................................................................................................................. 94
	Lubrificanti consigliati/simboli di manutenzione............................................................................................................ 95
		Tabella delle temperature dell'olio motore.............................................................................................................. 96
		Carburante approvato.................................................................................................................................... 97
		Liquidi di raffreddamento approvati..................................................................................................................... 97
	Ad ogni uso................................................................................................................................................. 98
		Impianto a vuoto........................................................................................................................................ 98
		Rimorchio............................................................................................................................................... 99
	Ogni 10 ore.................................................................................................................................................100
		Impianto a vuoto........................................................................................................................................101
		Serbatoio dei detriti...................................................................................................................................109
	Ogni 25 ore.................................................................................................................................................111
		Impianto a vuoto........................................................................................................................................111
	Ogni 50 ore.................................................................................................................................................112
		Impianto a vuoto........................................................................................................................................112
		Serbatoio dei detriti...................................................................................................................................115
		Braccio a depressione...................................................................................................................................115
	Ogni 100 ore................................................................................................................................................116
		Impianto a vuoto........................................................................................................................................116
		Serbatoio dei detriti...................................................................................................................................117
		Braccio a depressione...................................................................................................................................118
	Ogni 250 ore................................................................................................................................................118
		Impianto a vuoto........................................................................................................................................118
	Ogni 500 ore................................................................................................................................................119
		Impianto a vuoto........................................................................................................................................119
	Ogni 1.000 ore..............................................................................................................................................120
		Impianto a vuoto........................................................................................................................................120
	Ogni 2.000 ore..............................................................................................................................................121
		Impianto a vuoto........................................................................................................................................121
	Secondo necessità...........................................................................................................................................122
		Impianto a vuoto........................................................................................................................................123
		Sostituzione cinghia pompa idraulica....................................................................................................................126
		Lubrificazione valvola a 4 vie flusso inverso...........................................................................................................126
		Serbatoio dei detriti...................................................................................................................................127
		Rimorchio...............................................................................................................................................129
	Ogni 200 mile (300 km)......................................................................................................................................134
		Rimorchio...............................................................................................................................................134
	Ogni 3000 mile (5000 km)....................................................................................................................................136
		Rimorchio...............................................................................................................................................136
	Ogni 10,000 mile (16000 km).................................................................................................................................138
		Autocarro...............................................................................................................................................138
	Ogni 12,000 mile (20000 km).................................................................................................................................139
		Rimorchio...............................................................................................................................................139
Dati tecnici....................................................................................................................................................140
	FX50-800....................................................................................................................................................140
	FX50-1200...................................................................................................................................................145
	FXT50-500...................................................................................................................................................149
	FXT50-800...................................................................................................................................................153
	Impianto dell'aria..........................................................................................................................................157
		Serie 10................................................................................................................................................157
		Serie 12................................................................................................................................................157
Assistenza......................................................................................................................................................160
	Procedura...................................................................................................................................................160
	Manualistica e corsi di formazione..........................................................................................................................160
		Pubblicazioni...........................................................................................................................................160
		Centro di addestramento Ditch Witch.....................................................................................................................160
Garanzia........................................................................................................................................................161
Registro di manutenzione........................................................................................................................................164
Appendice.......................................................................................................................................................166

S.S 03/24
