Ditch Witch JT1720 Mach 1 Manual del operador 736-010 (S) PDF
$24.95
The Ditch Witch JT1720 Mach 1 Manual del operador 736-010 (S) is a Spanish-language operator’s guide for the horizontal directional drilling machine. This PDF download offers essential information on equipment use, safety, and maintenance, providing users with convenient access to maximize operational efficiency and compliance.
Description
Ditch Witch JT1720 Mach 1 Manual del operador 736-010 (S) –ย PDF DOWNLOAD
The Ditch Witch JT1720 Mach 1 Manual del operador 736-010 (S) is a Spanish-language operator’s guide for the horizontal directional drilling machine. This PDF download offers essential information on equipment use, safety, and maintenance, providing users with convenient access to maximize operational efficiency and compliance.
FILE DETAILS:
Ditch Witch JT1720 Mach 1 Manual del operador 736-010 (S) –ย PDF DOWNLOAD
Language : Spanish
Pages : 194
Downloadable : Yes
File Type : PDF

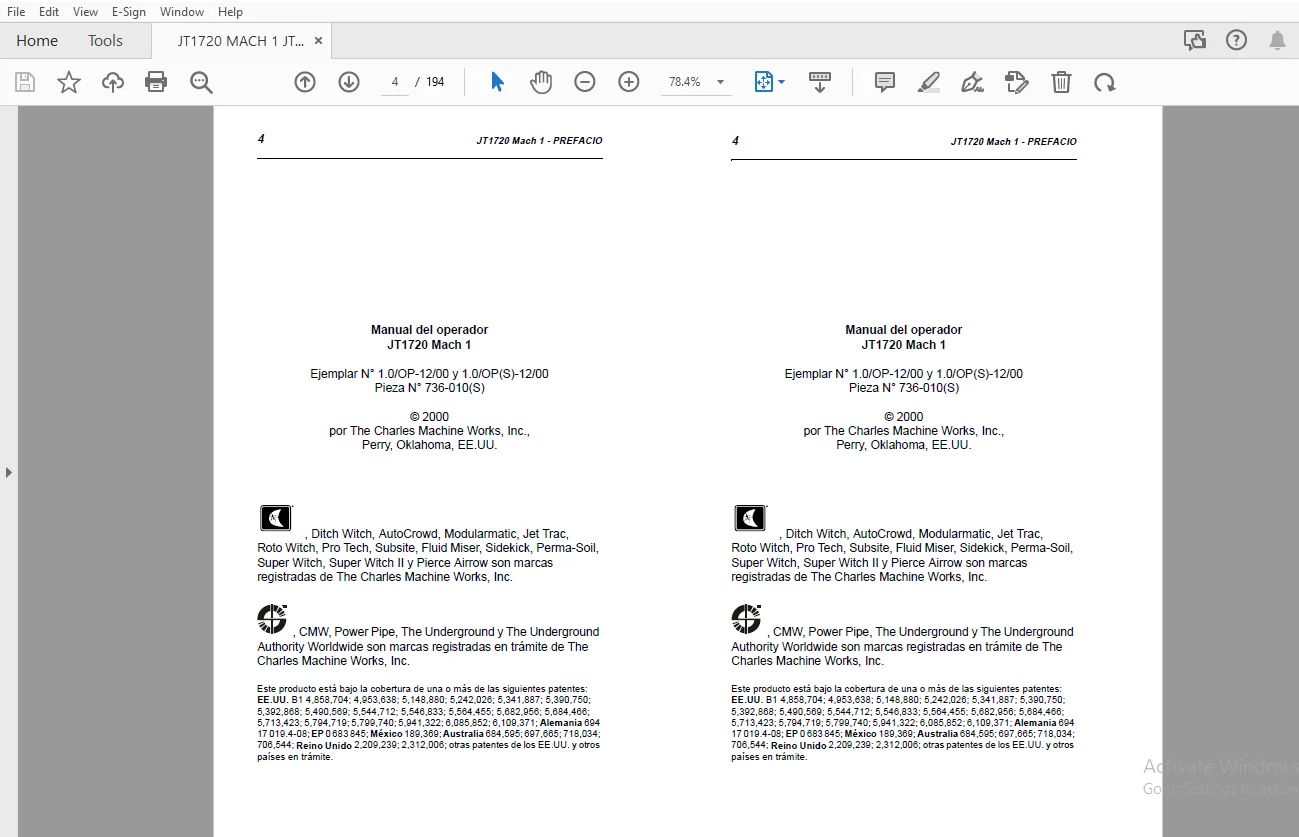

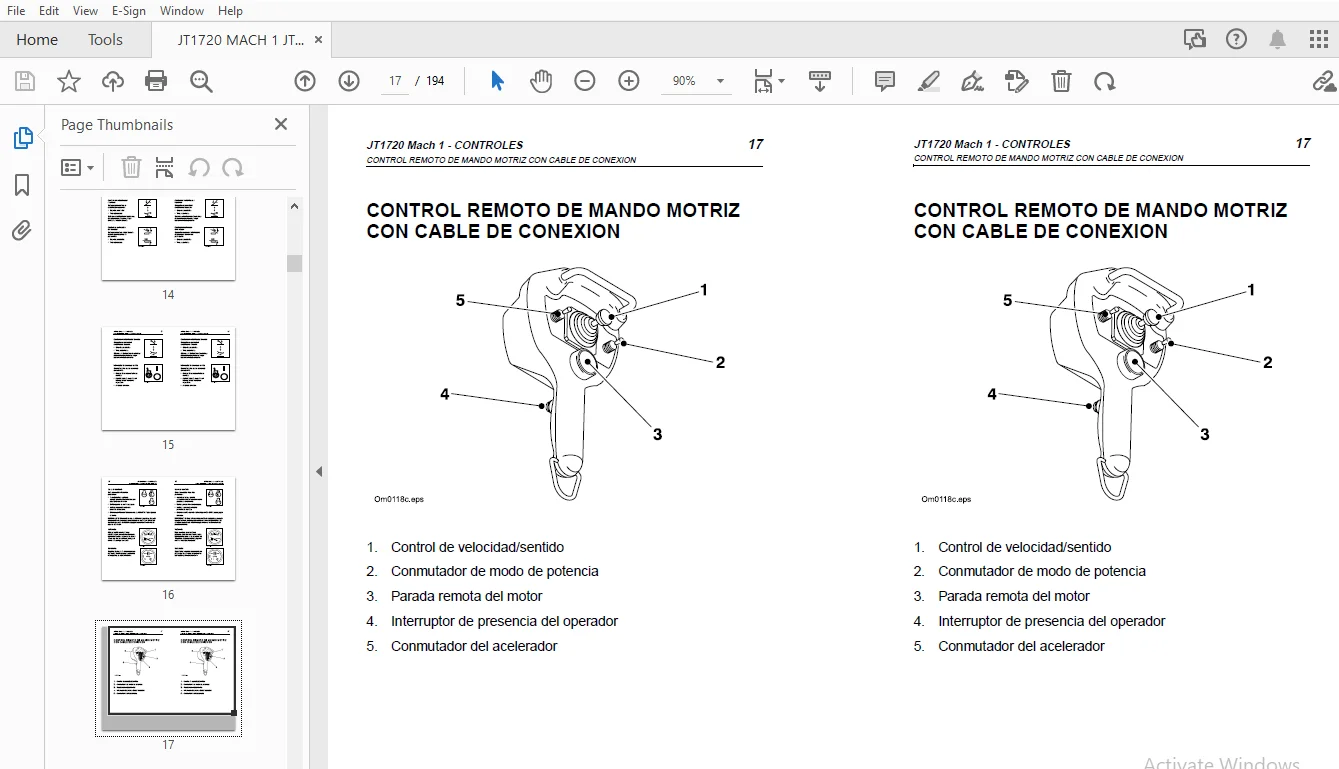

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Ditch Witch JT1720 Mach 1 Manual del operador 736-010 (S) –ย PDF DOWNLOAD
SERVICIO 1
Nรบmero de serie 1
Cรณmo obtener apoyo 2
Recursos 2
PREFACIO 3
DESCRIPCION GENERAL 11
CONTROLES 13
Consola de emplazamiento 13
Control remoto de mando motriz con cable
de conexiรณn 17
Consola de control izquierda 20
Consola de control derecha 25
Consola auxiliar 35
Controles del asiento 37
Consola del sistema de anclaje 38
Controles de caja de anulaciรณn de funciones 41
ESID 44
Pantalla Subsite 750 47
SEGURIDAD 53
Accesorios 54
Peligros subterrรกneos 54
Procedimientos de emergencia 55
Clasificaciรณn de la obra 58
Clasificaciรณn de los sรญmbolos de seguridad 62
Avisos de seguridad 63
PREPARACION 69
Recopilaciรณn de informaciรณn 69
Inspecciรณn de la obra 70
Planificaciรณn de la trayectoria de perforaciรณn 73
Revisiรณn de los materiales y preparaciรณn
del equipo 78
Preparaciรณn del sitio de trabajo 80
Registro de la trayectoria de perforaciรณn 81
TRANSPORTE 83
Izamiento 83
Amarre 85
Uso de unidad de control de mando motriz remoto
con cable de conexiรณn 86
Acarreo 87
Remolque 89
EMPLAZAMIENTO 91
Descarga 91
Armado del sistema indicador de choque elรฉctrico 92
Anclaje 94
Armado de la cabeza direccional 95
Instalaciรณn del conector de transiciรณn en la
cabeza direccional 96
Conexiรณn del tubo de perforaciรณn 97
Conexiรณn del sistema de fluido 98
FUNCIONAMIENTO 99
Uso del modo de control desde localizador 100
Uso del control del carro 103
Arranque del sistema 104
Perforaciรณn inicial 105
Adiciรณn de tubos 106
Uso del control de crucero 112
Retiro/adiciรณn de la caja de tuberรญa 114
Correcciรณn de la direcciรณn 116
Adiciรณn de tubos a la caja de tuberรญa 118
Salida de la cabeza direccional 121
Armado del varillaje de retroensanchamiento 123
Retiro del tubo 126
Retiro de tubos de la caja de tuberรญa 134
Retiro del aparato tractor 136
Protecciรณn de la perforadora contra la
congelaciรณn 138
DESMONTAJE 139
Retiro de anclajes 139
Enjuague del equipo 140
Desconexiรณn 140
Almacenamiento de las herramientas 140
LUBRICACION 141
Descripciรณn general 142
Aceite del motor 144
Bastidor 145
Cajas de engranajes 150
Aceite hidrรกulico 153
Bomba de fluido 155
MANTENIMIENTO 157
Descripciรณn general 157
Componentes generales 158
Filtros 163
Componentes motrices 165
Control de cargador de tubos 167
Tubo 168
Localizaciรณn de averรญas en sistema indicador
de choque elรฉctrico 169
Utilizaciรณn del simulador de choque elรฉctrico 171
Localizaciรณn de averรญas en la perforadora 173
ESPECIFICACIONES 179
APENDICE 183
A Lรญmites de curvatura 183
B Inclinaciรณn de entrada, desplazamiento
y profundidad 186
C Requisitos del fluido para perforar 187
D Caudal de las boquillas 190
S.S 02/2024
