Ditch Witch JT1720 Mach 1 Manuel d’utilisation 732-010 PDF

Description

Ditch Witch JT1720 Mach 1 Manuel d’utilisation 732-010 (F) – PDF DOWNLOAD

FILE DETAILS:

Ditch Witch JT1720 Mach 1 Manuel d’utilisation 732-010 (F) – PDF DOWNLOAD

Language : French
Pages : 194
Downloadable : Yes
File Type : PDF

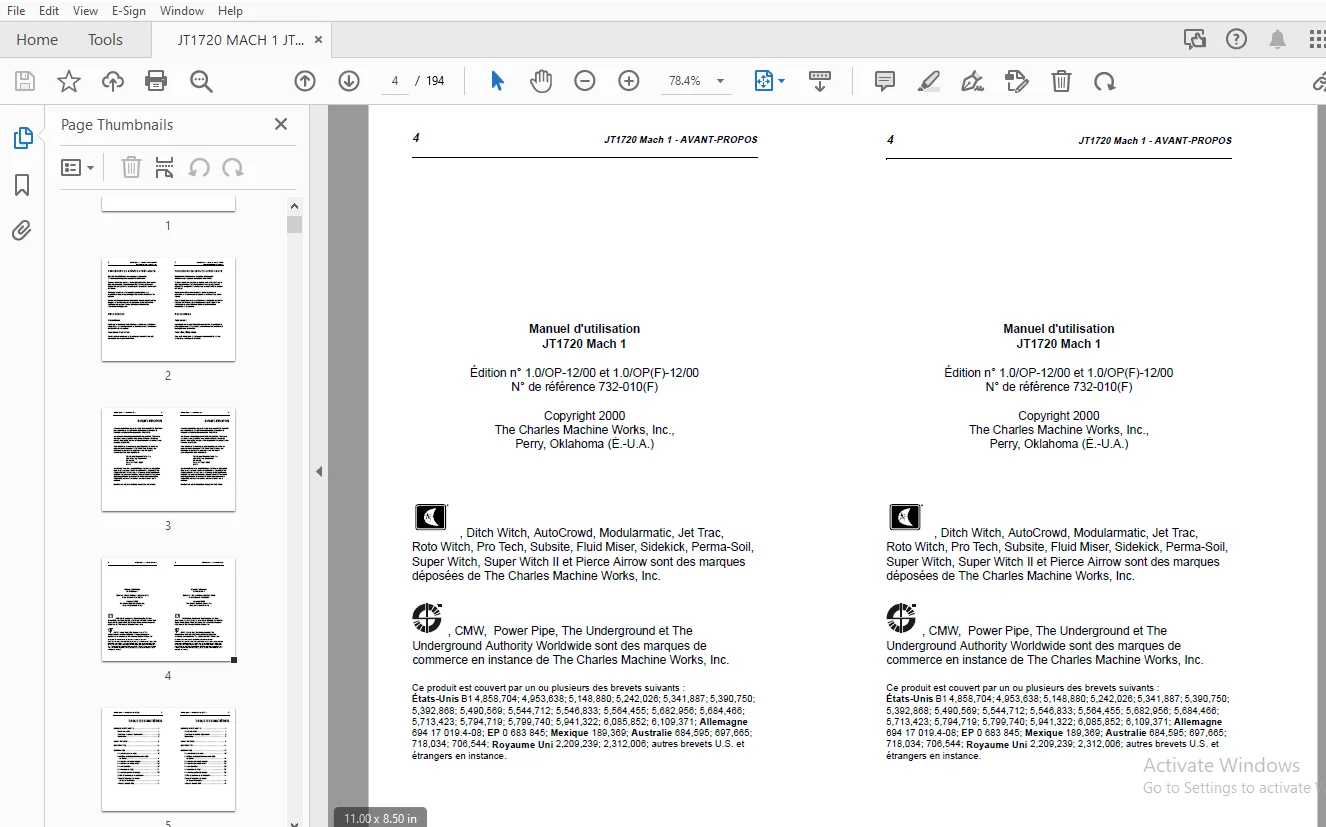

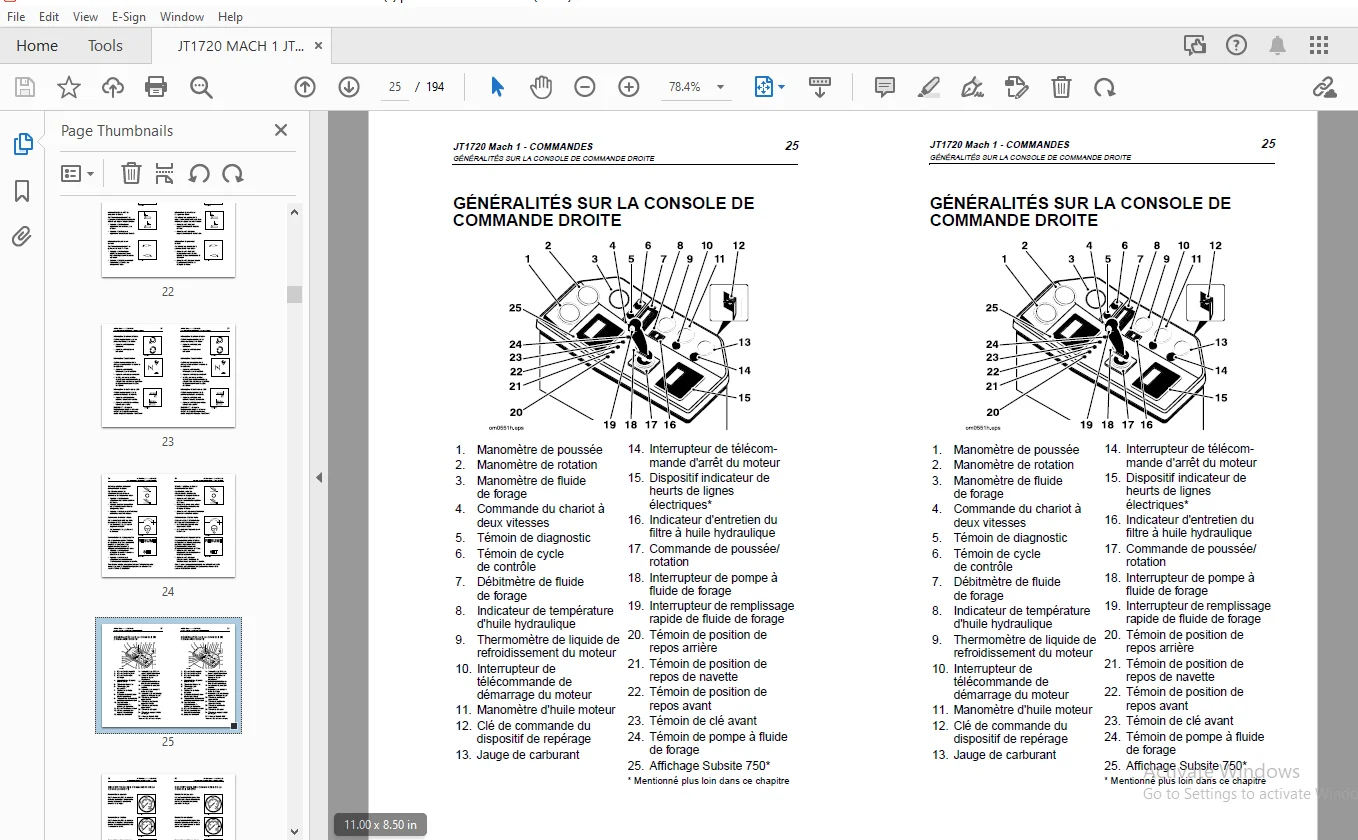

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ditch Witch JT1720 Mach 1 Manuel d’utilisation 732-010 (F) – PDF DOWNLOAD

SERVICE APRÈS-VENTE 1
Numéro de série 1
Procédure du service après-vente 2
Ressources 2
AVANT-PROPOS 3
GÉNÉRALITÉS 11
COMMANDES 13
Console de mise en place 13
Contrôleur de déplacement au sol à câble
de liaison 17
Console de commande gauche 20
Console de commande droite 25
Console auxiliaire 35
Commandes du siège 37
Console du système d’ancrage 38
Boîtier de commande de dérivation 41
Dispositif indicateur de heurts
de lignes électriques 44
Affichage Subsite 750 47
SÉCURITÉ 53
Accessoires 54
Dangers souterrains 54
Procédures d’urgence 55
Classification des chantiers 58
Types de mises en garde 62
Mises en garde 63
PRÉPARATION 69
Recueil d’informations 69
Inspection du chantier 70
Planification de la trajectoire du forage 73
Vérification des fournitures et préparation
du matériel 78
Préparation du chantier 80
Consignation de la trajectoire du forage 81
TRANSPORT 83
Levage 83
Amarrage 85
Utilisation du contrôleur de déplacement
au sol à câble de liaison 86
Transport sur remorque 87
Remorquage 89
MISE EN PLACE 91
Déchargement 91
Montage du système indicateur de heurts
de lignes électriques 92
Ancrage 94
Assemblage de la tête de forage 95
Fixation d’un raccord de transition à la tête
de forage 96
Raccordement des tubes de forage 97
Raccordement du circuit de fluide 98
FONCTIONNEMENT 99
Utilisation du mode de commande par dispositif
de repérage 100
Utilisation de la commande de chariot 103
Mise en service du système 104
Forage avec le premier tube 105
Addition de tubes 106
Utilisation du régulateur de vitesse 112
Retrait/Addition de parc à tubes 114
Correction de la direction 116
Addition de tubes dans le parc 118
Sortie de la tête de forage 121
Assemblage du train de tiges de réalésage 123
Retrait de tube 128
Retrait de tubes du parc à tubes 134
Retrait du dispositif de tirage 136
Protection de l’unité de forage contre le gel 138
DÉMONTAGE 139
Retrait des ancrages 139
Rinçage du matériel 140
Débranchement 140
Rangement des outils 140
LUBRIFICATION 141
Généralités 142
Huile moteur 144
Châssis 145
Boîtes d’engrenages 150
Huile hydraulique 153
Pompe à fluide 155
ENTRETIEN 157
Généralités 157
Composants principaux 158
Filtres 163
Composants d’entraînement 165
Commande de chargeur de tubes 167
Tubes 168
Dépannage du système indicateur de heurts 169
Usage du simulateur de heurts
de lignes électriques 171
Dépannage de l’unité de forage 173
CARACTÉRISTIQUES TECHNIQUES 179
ANNEXE 183
A Limites de flexion 183
B Inclinaison d’entrée, recul et profondeur 186
C Besoins en fluide de forage 187
D Débit des buses 190

S.S 02/2024
