Ditch Witch JT520 Руководство по эксплуатации 753-007 (R) PDF

Description

Ditch Witch JT520 Руководство по эксплуатации 753-007 (R) – PDF DOWNLOAD

Ditch Witch JT520 Operation Manual 753-007 (R) – PDF DOWNLOAD: Comprehensive guide for efficient use of the JT520 directional drill. Covers setup, operation, and maintenance in a downloadable PDF format.

FILE DETAILS:

Ditch Witch JT520 Руководство по эксплуатации 753-007 (R) – PDF DOWNLOAD

Language : Russian
Pages : 140
Downloadable : Yes
File Type : PDF

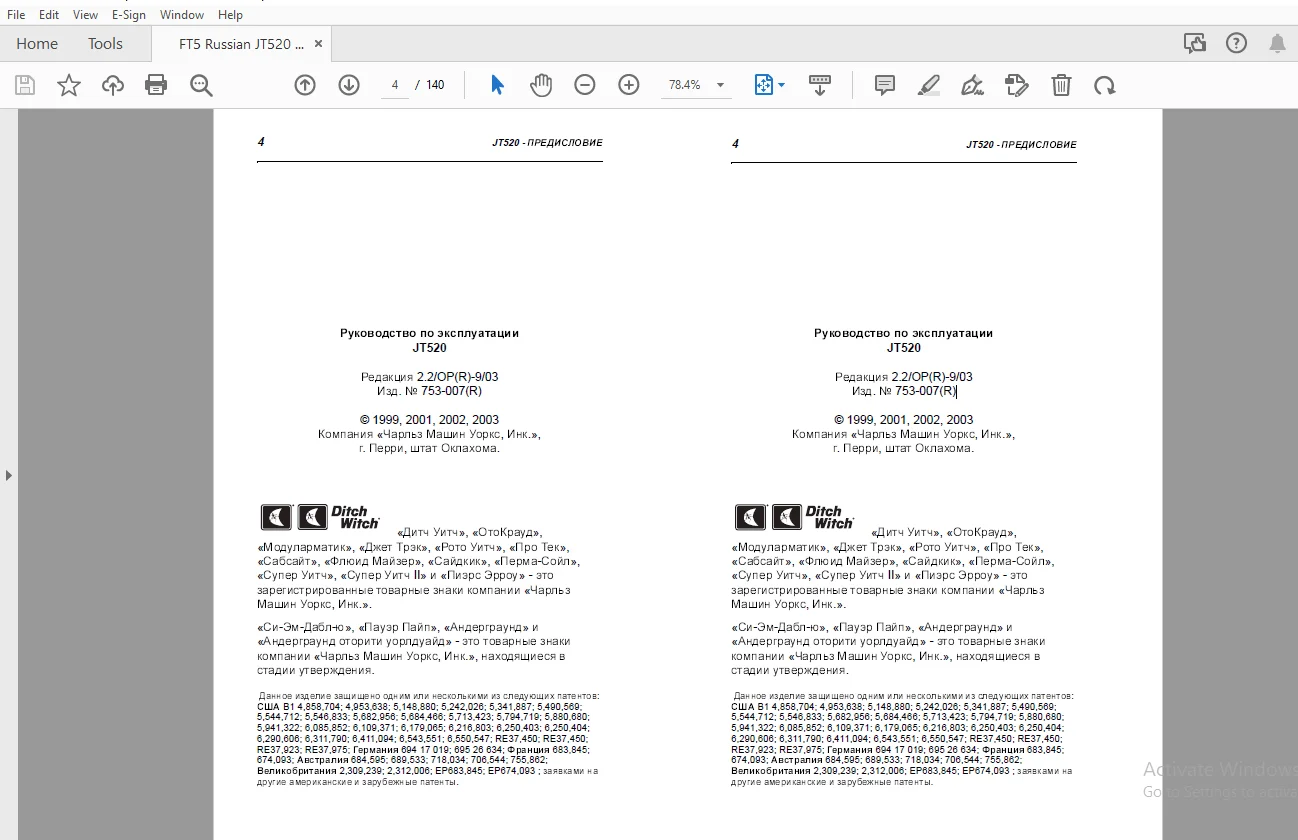

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ditch Witch JT520 Руководство по эксплуатации 753-007 (R) – PDF DOWNLOAD

ОБСЛУЖИВАНИЕ 1
Серийный номер 1
Процедура послепродажной поддержки 2
Информационные ресурсы 2
ВВЕДЕНИЕ 3
ОБЩИЕ СВЕДЕНИЯ 9
ОРГАНЫ УПРАВЛЕНИЯ 11
Установочный пульт 11
Описание элементов установочного пульта 12

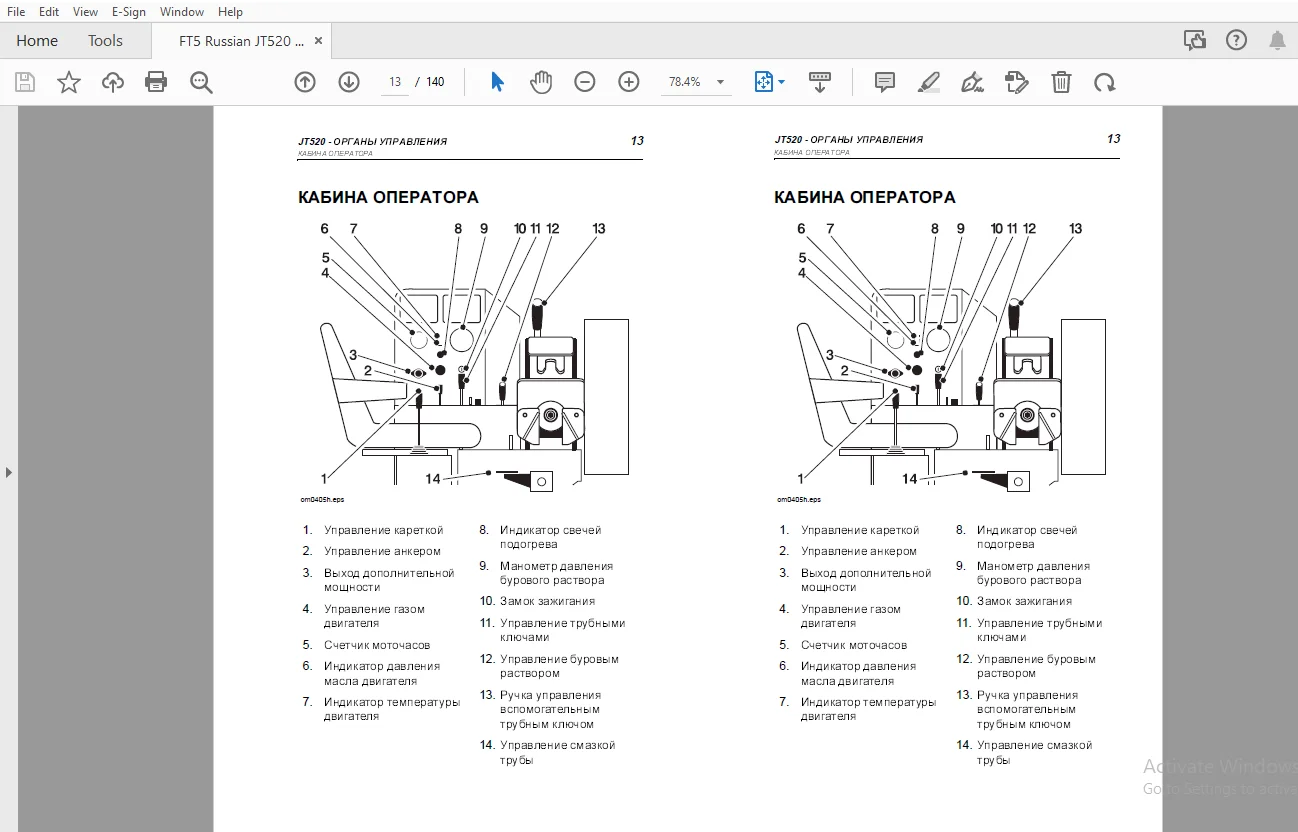

Кабина оператора 13
Описание органов управления кабины
оператора 14
Устройство обнаружения электрического
удара 20
Дисплей «Сабсайт 750» 23
ТЕХНИКА БЕЗОПАСНОСТИ 29
Принадлежности 30
Подземные источники опасности 30
Схема действий в аварийной ситуации 31
Классификация рабочей площадки 34
Классификация предупреждений по технике
безопасности 38
Предупредительные надписи по технике
безопасности 39
ПОДГОТОВКА К РАБОТЕ 45
Соберите информацию 45
Обследуйте рабочую площадку 46
Планируйте маршрут бурения 49
Проверьте наличие принадлежностей
и подготовьте оборудование 88
Подготовьте рабочую площадку 56
Запишите маршрут бурения 58
ТРАНСПОРТИРОВКА 59
Подъем 59
Крепление 60
Перевозка 62
Буксировка 64
НАСТРОЙКА 67
Разгрузите 67
Соберите систему защиты от электрического
удара 68
Выполните анкеровку 70
Соберите бурильную колонну 71
РАБОТА 77
Запустите систему 77
Рычаг управления кареткой 78
Пробурите на длину первой трубы 80
Добавьте трубу 82
Корректируйте направление 84
Выведите бурильную головку на поверхность 86
Соберите колонну обратного разбуривания 87
Удалите трубу 95
Извлеките устройство вытягивания 97
ОКОНЧАНИЕ РАБОТЫ 99
Извлеките анкер 99
Промойте оборудование 98
Отсоедините 100
Уложите инструменты 100
СМАЗКА 101
Общие сведения 103
Масло двигателя 104
Рама 105
Гидравлическая жидкость 107
Буровой насос 108
ТЕХОБСЛУЖИВАНИЕ 111
Общие сведения 111
Основные компоненты 112
Фильтры 117
Силовые компоненты 119
Бурильная труба 121
Поиск и устранение неисправностей в системе
защиты от электрического удара 123
Использование имитатора электрического
удара 126
СПЕЦИФИКАЦИИ 127
ПРИЛОЖЕНИЕ 131
А Предельные углы изгиба 131
Б Входной угол тангажа, длина подсвечника
и глубина 134
В Расход бурового раствора 135
Г Расход через насадку 137

S.S 03/24
