Instruktionsbok Ditch Witch JT7020 Mach 1 738-020 (SW) PDF

Description

Ditch Witch JT7020 Mach 1 Instruktionsbok 738-020 (SW) – PDF DOWNLOAD

FILE DETAILS:

Ditch Witch JT7020 Mach 1 Instruktionsbok 738-020 (SW) – PDF DOWNLOAD

Language : Swedish
Pages : 220
Downloadable : Yes
File Type : PDF

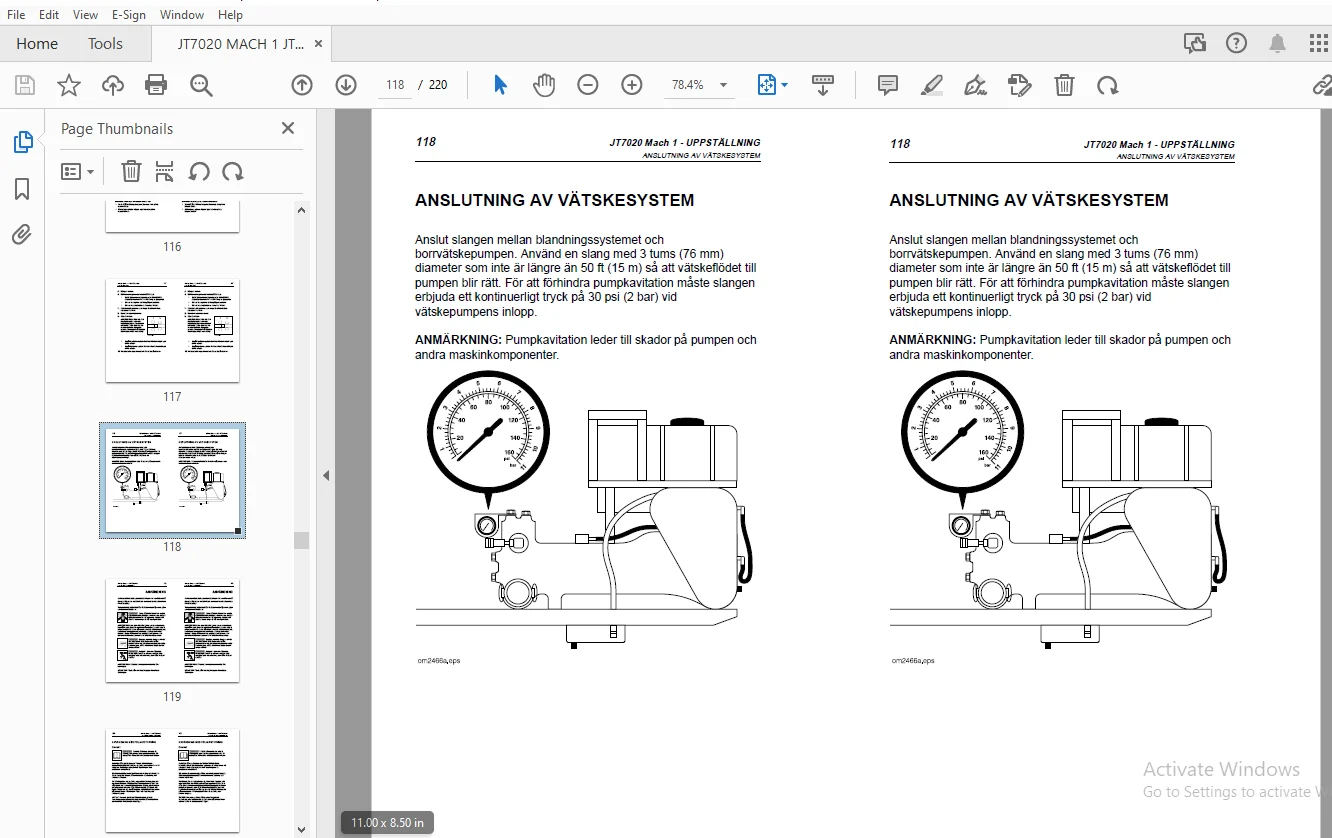

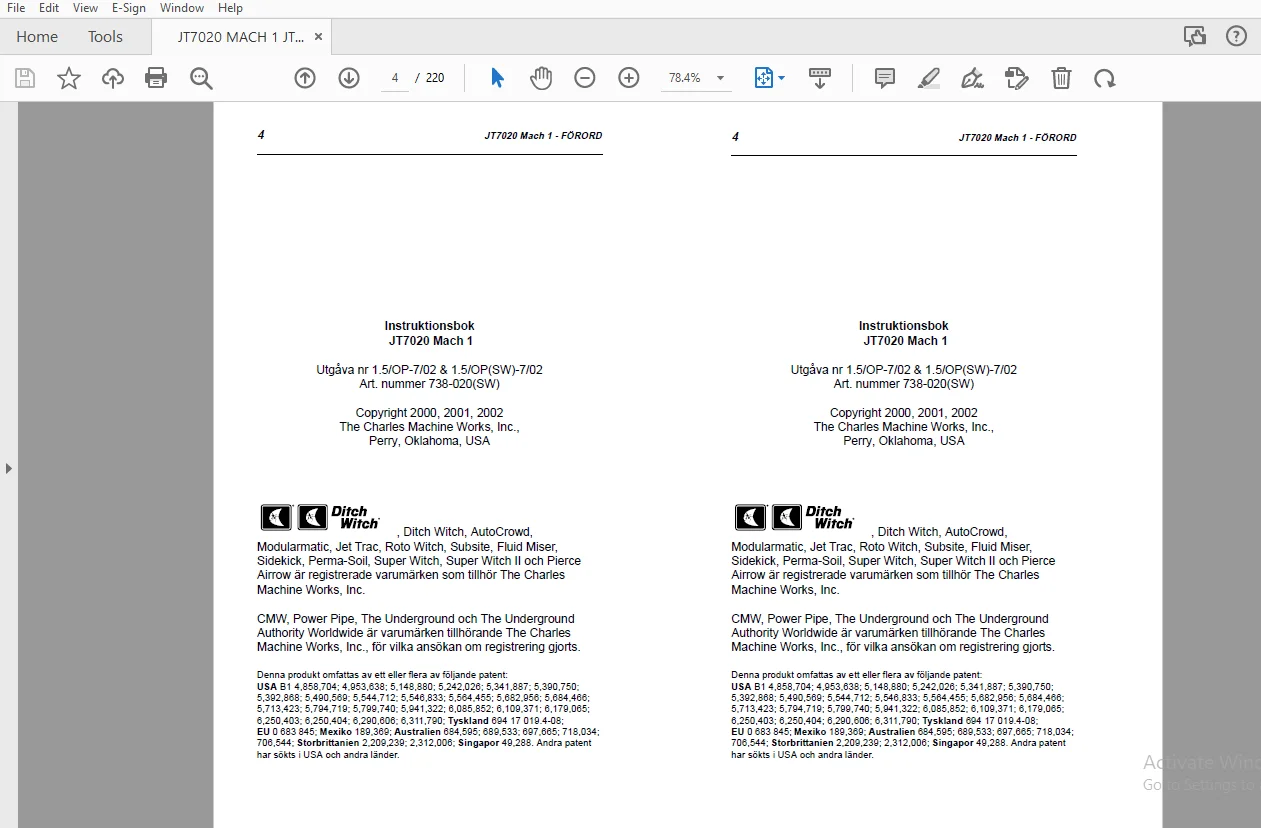

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Ditch Witch JT7020 Mach 1 Instruktionsbok 738-020 (SW) – PDF DOWNLOAD

ОБСЛУЖИВАНИЕ 1
Серийный номер 1
Процедура послепродажной поддержки 2
Информационные ресурсы 2
ВВЕДЕНИЕ 3
ОБЩИЙ ОБЗОР 11
ОРГАНЫ УПРАВЛЕНИЯ 13
Общие сведения об установочной
панели управления 13
Общие сведения о левой панели управления 18
Общие сведения о правой панели управления 27
Общие сведения о подвесной панели управления 36
Описание рычагов регулировки сиденья 41
Общие сведения о системе управления
подъемным краном с поводком 43
Вспомогательные разъемы питания 47
Общие сведения об узле блокировки
автоматического управления 48
Общие сведения об устройстве обнаружения
электрического удара 51
Общие сведения о дисплее «Сабсайт 750» 54
ТЕХНИКА БЕЗОПАСНОСТИ 59
Принадлежности 60
Подземные источники опасности 60
Схема действий в аварийной обстановке 61
Классификация рабочей площадки по
факторам риска 64
Классификация предупреждений по
технике безопасности 68
Предупредительные надписи по
технике безопасности 69
Меры безопасности при эксплуатации
подъемного крана 74
ПОДГОТОВКА К РАБОТЕ 79
Сбор информации 79
Обследование рабочей площадки 80
Планирование маршрута бурения 83
Проверка комплектности ЗИП и подготовка
оборудования 88
Подготовка рабочей площадки 90
Запись маршрута бурения 92
ТРАНСПОРТИРОВКА 93
Подъем 93
Крепление 97
Работа следящего устройства 98
Погрузка и разгрузка 99
Буксировка 101
УСТАНОВКА 103
Разгрузка 103
Сборка системы защиты от поражения
электрическим током 104
Анкерное крепление 106
Добавление/удаление ящика с трубами 108
Сборка бурильной головки 110
Прикрепление соединителя «ИЗИ-коннект»
к бурильной головке 111
Закрепление переходного переводника 113
Крепление бурильной трубы 114
Подключение системы подачи бурового
раствора 118
ЭКСПЛУАТАЦИЯ 119
Работа следящего устройства в режиме
управления 120
Управление кареткой 123
Запуск системы 124
Бурение под первую трубу 125
Добавление трубы 126
Работа «на автопилоте» 132
Добавление/удаление ящика с трубами 134
Корректировка направления 136
Подъем бурильной головки на поверхность 138
Сборка колонны обратного разбуривания 141
Удаление трубы 147
Удаление устройства вытягивания 152
Заливка антифриза в буровой агрегат 154
РАЗБОРКА АГРЕГАТА 155
Снятие анкеров 155
Промывка оборудования 157
Отсоединение 157
Укладка инструментов 157
Подготовка бурового агрегата к погрузке 157
СМАЗКА 159
Общие сведения о буровом агрегате 160
Моторное масло 162
Рама агрегата 163
Коробки передач 168
Гидравлическая жидкость 171
Буровой насос 173
Подъемный кран 174
ТЕХОБСЛУЖИВАНИЕ 177
Общие сведения 177
Основные компоненты 178
Фильтры 185
Силовые компоненты 188
Буровой насос 190
Управление трубопогрузчиком 192
Труба 194
Поиск и устранение неисправностей в системе
защиты от поражения электрическим током 195
Использование устройства моделирования
электрического удара 198
Поиск и устранение неисправностей в
буровом агрегате 200
СПЕЦИФИКАЦИИ 205
ПРИЛОЖЕНИЕ 209
А Предельные углы сгибания 209
Б Входной угол тангажа, длина подсвечника
и глубина 212
В Расход бурового раствора 213
Г Промывочная насадка 216

S.S 02/24
