Ditch Witch JT7020 Mach 1 Instruktionsbok 738-020 (SW) PDF
$26.95
The Ditch Witch JT7020 Mach 1 Instruktionsbok (738-020) is a Swedish guide for operating the JT7020 horizontal directional drilling machine. This PDF download covers machine specs, safety, controls, drilling processes, and maintenance, ensuring effective and secure equipment usage.
Description
Ditch Witch JT7020 Mach 1 Instruktionsbok 738-020 (SW) – PDF DOWNLOAD
The Ditch Witch JT7020 Mach 1 Instruktionsbok (738-020) is a Swedish guide for operating the JT7020 horizontal directional drilling machine. This PDF download covers machine specs, safety, controls, drilling processes, and maintenance, ensuring effective and secure equipment usage.
FILE DETAILS:
Ditch Witch JT7020 Mach 1 Instruktionsbok 738-020 (SW) – PDF DOWNLOAD
Language : Swedish
Pages : 220
Downloadable : Yes
File Type : PDF

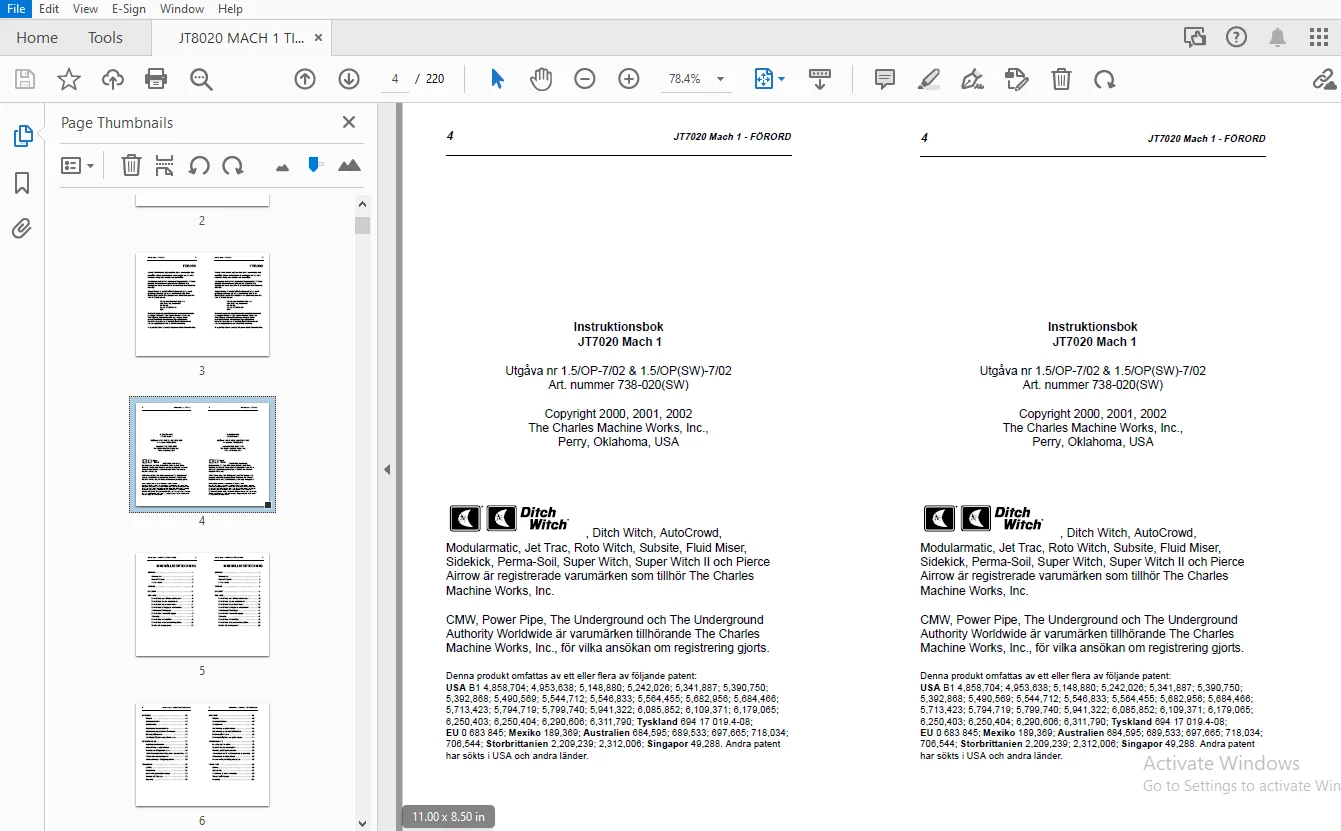

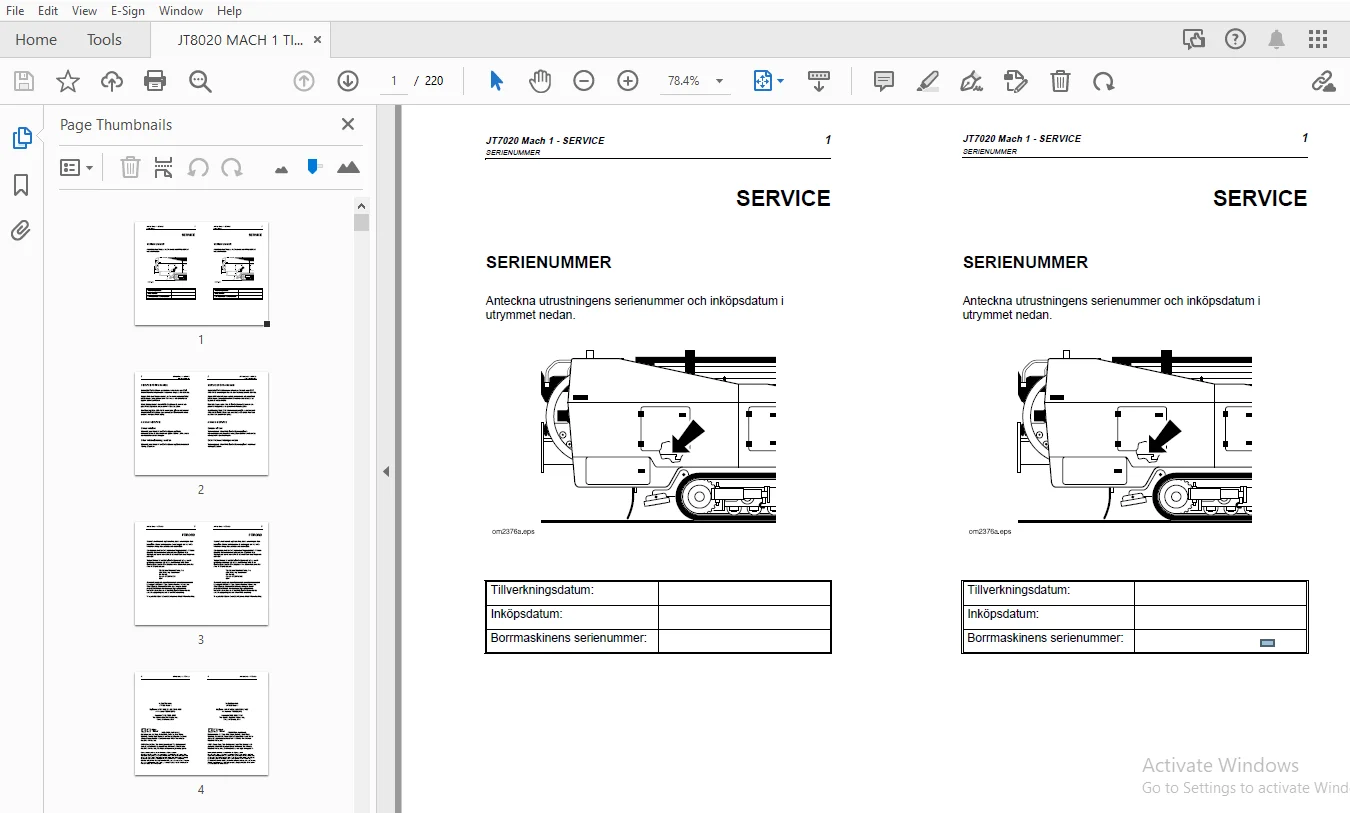

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Ditch Witch JT7020 Mach 1 Instruktionsbok 738-020 (SW) – PDF DOWNLOAD
SERVICE 1
Serienummer 1
Serviceförfarande 2
Annan service 2
FÖRORD 3
ÖVERSIKT 11
REGLAGE 13
Översikt över uppställningsmanöverbord 13
Översikt över vänster manöverbord 18
Översikt över höger manöverbord 27
Översikt över överliggande manöverbord 36
Beskrivning på sitsreglage 41
Översikt över kranens fjärreglage 43
Extra uttag 47
Översikt över nöddriftslåda 48
Översikt över elskyddsanordning (ESID) 50
Subsite 750-visningsenhet 53
SÄKERHET 59
Tillbehör 60
Underjordiska faror 60
Nödfallsrutiner 61
Klassificering av arbetsplatsen 64
Klassificering av säkerhetspåminnelser 68
Säkerhetspåminnelser 69
Försiktighetsåtgärder som gäller kranen 74
FÖRBEREDELSE 79
Insamling av information 79
Undersökning av arbetsplatsen 80
Planering av förläggningsbanan 83
Kontroll av material och förberedelse av utrustning 88
Förberedelse av arbetsplatsen 90
Dokumentering av förläggningsbanan 92
TRANSPORT 93
Lyftning 93
Fastsurrning 97
Användning av larvbandsreglage 98
Transport på släpvagn 99
Bogsering 101
UPPSTÄLLNING 103
Avlastning 103
Hopsättning av elskyddssystem 104
Förankringsdon 106
Tillsättning/borttagning av rörbox 108
Hopsättning av verktygshuvud 110
Fastsättning av ”EZ-Connect” på verktygshuvudet 111
Fastsättning av övergångsskarvdon 113
Anslutning av borrör 114
Anslutning av vätskesystem 118
ANVÄNDNING 119
Användning med följarstyrning 120
Användning av vagnsreglage 123
Start av systemet 124
Borrning av det första röret 125
Tillsättning av rör 126
Användning av farthållare 132
Tillsättning/borttagning av rörbox 134
Riktningskorrigering 136
Upptagning av verktygshuvudet till markytan 138
Hopsättning av expandersträng 141
Borttagning av rör 147
Borttagning av draganordning 152
Frostskydd för borrmaskinen 154
DEMONTERING 155
Borttagning av förankringsdon 155
Rengöring av utrustningen 157
Losskoppling 157
Förvaring av verktyg 157
Förberedelse av borrmaskinen för lastning 157
SMÖRJNING 159
Översikt över borrmaskinen 160
Motorolja 162
Ram 163
Växellådor 168
Hydraulolja 171
Vätskepump 173
Kran 174
UNDERHÅLL 177
Översikt 177
Allmänt 178
Filter 185
Framdrivningskomponenter 188
Borrvätskepump 190
Rörlastarreglage 192
Rör 194
Felsökning av elskyddssystemet 195
Användning av simulator för kontaktmed
elektriska ledningar 198
Felsökning av borrmaskinen 200
SPECIFIKATIONER 205
BILAGA 209
A. Böjningsgränser 209
B. Ingångsvinkel, förskjutning och djup 212
C. Borrvätskebehov 213
D. Munstycksflöde 216
