Dynapac Paver SD2550C Spare Parts Manual SN 0G001384 PDF DOWNLOAD

Description

Dynapac Paver SD2550C Spare Parts Manual SN 0G001384 PDF DOWNLOAD

FILE DETAILS:

Dynapac Paver SD2550C Spare Parts Manual SN 0G001384 PDF DOWNLOAD

Language : English
Pages : 1039
Downloadable : Yes
File Type : PDF

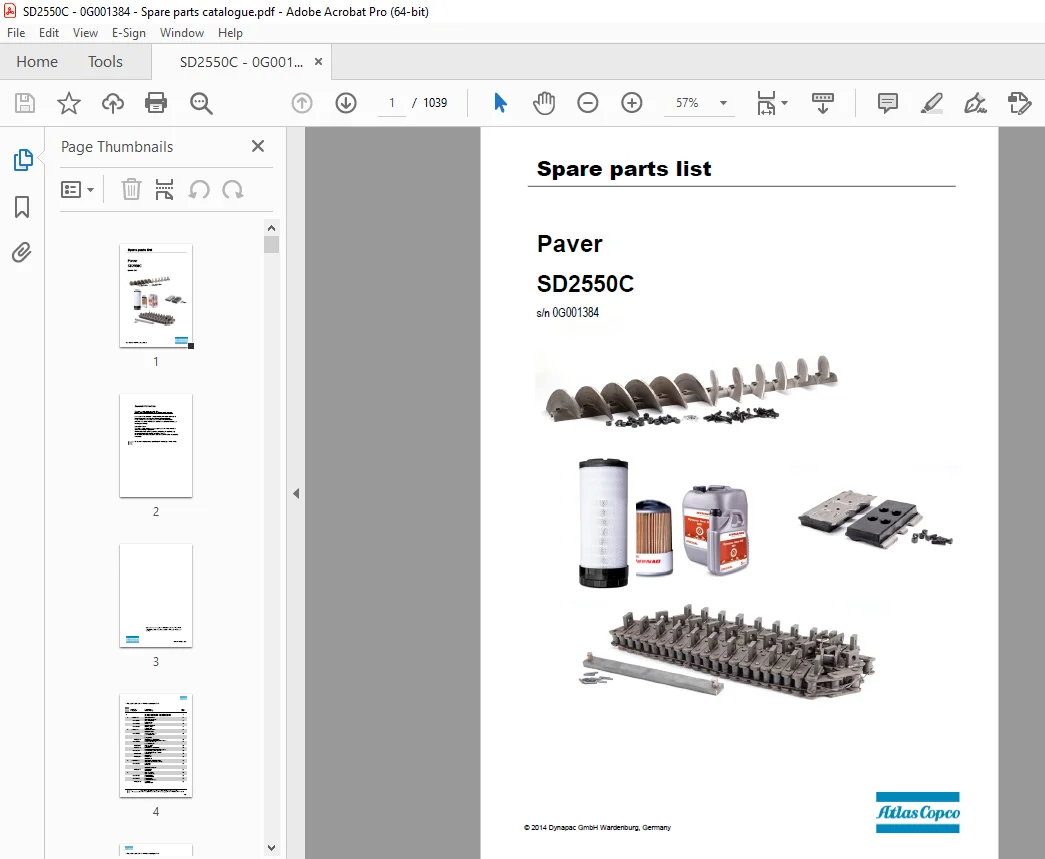

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Dynapac Paver SD2550C Spare Parts Manual SN 0G001384 PDF DOWNLOAD

TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
X SD2550C s/n 0G001384 – V6000E s/n 3101419 1
SD2550C s/n 0G001384 – V6000E s/n 3101419
X 4812006122 Gr.01 Main frame 11
Gr.01 Hauptrahmen
4812028721 Side arm guiding 12
Holmfuehrung
4812028725 Splash guard 13
Mischgutabweiser
4812036083 Steering guide 14
Peilstab, kpl.
X 4812027763 Gr.02 Track group 15
Gr.02 Laufwerk
4812027755 Track group, long, l.h. 16
Laufwerk, lang, li.
4812035017 Drive gear box 19
Fahrgetriebe
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4812027756 Track group, long, r.h. 21
Laufwerk, lang, re.
4812035017 Drive gear box 19
Fahrgetriebe
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten

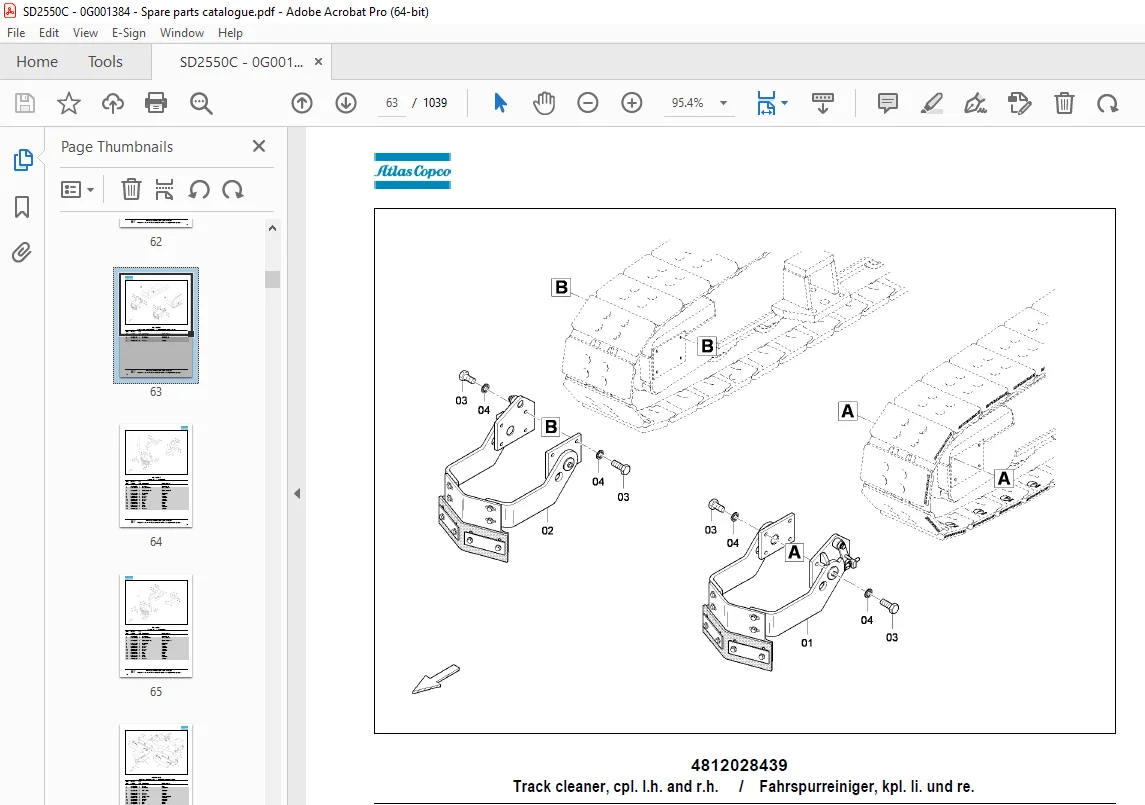

4812028439 Track cleaner, cpl. l.h. and r.h. 26
Fahrspurreiniger, kpl. li. und re.
4812030910 Scraper, l.h. 27
Abstreifer, li.
4812030911 Scraper, r.h. 28
Abstreifer, re.
X 4812030492A Gr.03 Push roller, hydraulic 29
Gr.03 Schubrolle, hydraulisch
4812046568 Pillow block 30
Stehlager
4812027642 Hydraulic, push roller 31
Hydraulik, Schubrolle
4812033247 Control block 33
Steuerblock
X Gr.04 Conveyor 35
Gr.04 Lattenrost
4812027438 Conveyor drive 36
Lattenrostantrieb
4812026817 Conveyor turn 37
Lattenrostumlenkung
4812026815 Tensioner 38
Spannzylinder
TOC 2
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812028402 Wear part kit conveyor plates 39
Verschleissteilsatz Lattenrostbleche
D635060800A Chain guide 40
Kettenfuehrung
4812028403 Wear part kit conveyor guide plates 41
Verschleissteils. Lattenrostleitbleche
X 4812028401A Gr.04 Conveyor, double no. of bars 43
Gr.04 Lattenrost, dopp. Stege
4812028516 Wear part kit conveyor chain 44
Verschleissteilsatz Lattenrostkette
4812031231 Conveyor motor 45
Lattenrostmotor
4812029121 Hydraulic conveyor 46
Hydrl. Lattenrost
4812029121A Hydraulic conveyor 47
Hydrl. Lattenrost
4812030488A Conveyor limit switch, PLC 48
Lattenrostendschalter SPS kpl.
4812044937 Conveyor limit switch, r.h. 49
Lattenrostendschalter, re.
4812044936 Conceyor limit switch, l.h. 50
Lattenrostendschalter, li.
X 4812044750 Gr.05 Thermo hopper, Bulk material flap 51
Gr.05 Thermo Mulde m. Schuettgkl.
4812044753 Thermo hopper, l.h. 52
Thermo Mulde, li.
4812029458 Hopper lock 53
Muldensicherung
4812044754 Thermo hopper, r.h. 54
Thermo Mulde, re.
4812029458 Hopper lock 53
Muldensicherung
4812028563 Bulk material flap 56
Schuettgutklappe
4812044751 Gr.05 Thermo hopper, front hopper flap 57
Gr.05 Thermo Mulde m. Frontm.kl.
4812044755 Thermo hopper, l.h. 58
Thermo Mulde, li.
4812029458 Hopper lock 53
Muldensicherung
4812044756 Thermo hopper, r.h. 60
Thermo Mulde, re.
4812029458 Hopper lock 53
Muldensicherung
4812028712 Front hopper, middle, long 62
Frontmulde, mitte, lang
4812027636 Hydraulic, front flap 63
Hydraulik, Frontklappe
TOC 3
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812030415 Front hopper, l.h. 64
Frontmulde, li.
4812030416 Front hopper, r.h. 65
Frontmulde, re.
X 4812027553A Gr.06 Side screed arms, hydr. locked 67
Gr.06 Holme, hydr. verriegelt
4812029165 Side screed arm, l.h. 69
Holm, li.
4720000097 Side arm guiding 71
Holmfuehrung
4812029197 Side screed arm, r.h. 72
Holm, re.
4720000097 Side arm guiding 71
Holmfuehrung
4812029191 Locking, hydraulic 75
Verriegelung, hydraulisch
4812027609 Hydraulic 76
Hydraulik
4812033247 Control block 33
Steuerblock
X 4812032786A Gr.07 Drive TIER 3 79
Gr.07 Antrieb TIER 3
4812026687 Engine 80
Dieselmotor
4812039040 Combined cooler / air filter 81
Kombikuehler / Luftfilter
4812038352 Combined cooler 84
Kombikuehler
4812010983 Combined cooler / air filter 85
Kombikuehler / Luftfilter
4812010984 Combined cooler 88
Kombikuehler
4812008735 Combined cooler 89
Kombikuehler
4812028928 Fuel tank 90
Kraftstofftank
4812028928A Fuel tank 92
Kraftstofftank
4812225145 Fuel tank 94
Kraftstofftank
D977436121 Ground strap 95
Masseband
4812030294 Attaching parts 96
Anbauteile Motor
4812030230 Muffler 98
Schalldaempfer
4812037845 End pipe / rotary feedthrough 99
Abgasendrohr mit Drehdurchf.
TOC 4
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812037585 Joint rod 100
Verbindungsstange
4812030290 Fuel system 101
Kraftstoffanlage
4812046937 Engine support 102
Motoraufhaengung
4812046937A Engine support 103
Motoraufhaengung
Service parts 104
Serviceteile
4812005952 Cable W12 106
Kabel W12
4812009667 Cable W12 109
Kabel W12
4812032787A Gr.07 Drive TIER 4i 113
Gr.07 Antrieb TIER 4i
4812026135 Engine 114
Dieselmotor
4812031182A Combined cooler / air filter 115
Kombikuehler / Luftfilter
4812038352 Combined cooler 84
Kombikuehler
4812039150 Hose 119
Schlauch
4812046061 Combined cooler / air filter 120
Kombikuehler / Luftfilter
4812038352 Combined cooler 84
Kombikuehler
4812028928 Fuel tank 90
Kraftstofftank
4812028928A Fuel tank 92
Kraftstofftank
4812225145 Fuel tank 94
Kraftstofftank
D977436121 Ground strap 95
Masseband
4812030294 Attaching parts 96
Anbauteile Motor
4812030356 Muffler 132
Schalldaempfer
4812041871 Particle filter 133
Partikelfilter
4812037845 End pipe / rotary feedthrough 99
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 100
Verbindungsstange
4812032010 Fuel system 136
Kraftstoffanlage
TOC 5
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812046937 Engine support 102
Motoraufhaengung
4812046937A Engine support 103
Motoraufhaengung
4812033156 Electric parts Tier 4 139
E-Teile Tier 4
4812046340 Electric / heating 140
Elektrik / Heizung
4812009670 Cable W50 141
Kabel W50
4812005953 Cable W12 142
Kabel W12
4812009668 Cable W12 145
Kabel W12
Service parts 148
Serviceteile
4812041871 Particle filter 133
Partikelfilter
X 4812039759 Gr.08 Split gear 151
Gr.08 Stirnradgetriebe
4812038966 Split gear 152
Stirnradgetriebe
4812009002 Motor coupling 155
Motorkupplung
4812037689 Gear oil drain 156
Getriebeoelablass
X Gr.08 Split gear box 157
Gr.08 Pumpenverteilergetriebe
4812026128 Pump 159
Pumpe
4812031533 Variable displacement pump 160
Verstellpumpe
4812026146 Pump 161
Pumpe
4812026131 Pump 162
Pumpe
X 4812007685 Gr.09 Hydraulic 163
Gr.09 Hydraulik
4812027654 Hydraulic, drive system 165
Hydraulik, Fahrantrieb
4812026146 Pump 161
Pumpe
4812026522 Manual pump 169
Handpumpe
4812026131 Pump 162
Pumpe
4812007687 Hydraulic, auger 171
Hydraulik, Schnecke
TOC 6
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026128 Pump 159
Pumpe
4812027656A Hydraulic, conveyor 174
Hydraulik, Lattenrost
4812010974 Connecting plate 177
Anschlussplatte
4812010925 Connecting plate 178
Anschlussplatte
4812031533 Variable displacement pump 160
Verstellpumpe
4812007012 Control block 180
Steuerblock
4812007689 Hydraulic, tamper/vibration Konstant Pumpe/constant 181
pump
Hydraulik, Stampfer/Vibration Konstant
Pumpe/constant pump
4812026526 Control block 183
Steuerblock
4812009815 Hydraulic, tamper/vibration Verstell Pumpe/variable 184
pump
Hydraulik, Stampfer/Vibration Verstell Pumpe/variable
pump
4812009370 Pump 185
Pumpe
4812007690 Work hydraulic 186
Arbeitshydraulik
4812026616 Control block 190
Steuerblock
4812036359 Control block 191
Steuerblock
4812036358 Control block 192
Steuerblock
4812033967 Control block 193
Steuerblock
4812029598 Control block 194
Steuerblock
4812044338 Filter 195
Filter
4812044676 Add on kit 196
Nachruestsatz
4812027659A Hydraulic, fan 197
Hydraulik, Luefter
4812044338 Filter 195
Filter
4812007710 Hydraulic, fan 200
Hydraulik, Luefter
4812044338 Filter 195
Filter
4812007692 Hydraulic tank, collector 203
Hydrauliktank, Sammler
TOC 7
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812028192 Hydraulic tank, cpl. 205
Hydrauliktank, kpl.
4812009435 Return suction filter 206
Ruecklauf-Saugfilter
4812225757 Hydraulic tank, cpl. 207
Hydrauliktank, kpl.
4812225231 Hydraulic tank 209
Hydrauliktank
4812009435 Return suction filter 206
Ruecklauf-Saugfilter
4812035052 Ganged valve support 211
Ventilblockhalter
4812035032A Hose package screed 616 / 617 212
Schlauchpaket Bohle 616 / 617
4812036460 Screed in / out 213
Bohle ein / aus
4812035034A Tamper / Vibration 214
Stampfer / Vibration
4812037372 Hose package roof profile 616/617 216
Schlauchpaket Dachprofil 616/617
4812007695 Hose package hydr. end plate 616/617 217
Schlauchpaket Hyd. Begr.- blech 616/617
4812007545 Hose package screed R300 Konstant / constant 218
Schlauchpaket Bohle R300 Konstant / constant
4812036353A Screed in / out 219
Bohle ein / aus
4812007542 Tamper / Vibration Konstant / constant 220
Stampfer / Vibration Konstant / constant
4812007541 Hose package screed R300 Konstant / constant 222
Schlauchpaket Bohle R300 + hyd. VT Konstant /
constant
4812007509 Screed in / out R300 VT 223
Bohle ein / aus R300 VT
4812007542 Tamper / Vibration Konstant / constant 220
Stampfer / Vibration Konstant / constant
Cylinder schema 226
Zylinderuebersicht
X 4812005834 Gr.10 Electric 229
Gr.10 Elektrik
4812006527 Electric, PLC 230
Elektrik, SPS
4812005852 Junction box 234
Klemmenkasten
4812005856 Operator desk 239
Bedienpult
4812038371 Vandalism protection 242
Vandalismusschutz
4812227674 Vandalism protection 243
Vandalismusschutz
TOC 8
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812005865 Cable W11 244
Kabel W11
4812005861 Wiring 245
Verdrahtung
4812029580 Cable W1 253
Kabel W1
4812029589 Cable W3 254
Kabel W3
4812038524 Cable W4 255
Kabel W4
4812029591 Cable W4 256
Kabel W4
4812029590 Cable W5 257
Kabel W5
4812038525 Cable W6 258
Kabel W6
4812029592 Cable W6 259
Kabel W6
4812038526 Cable W7 260
Kabel W7
4812029593 Cable W7 261
Kabel W7
4812029594 Cable W8 262
Kabel W8
4812029594 Cable W8 262
Kabel W8
4812029595 Cable W9 264
Kabel W9
4812029596 Cable W10 265
Kabel W10
4812029858 Cable harness W13 266
Kabelbaum W13
4812005977 Cable harness W14 268
Kabelbaum W14
4812005956 Cable harness W15 270
Kabelbaum W15
4812005988 Cable harness W16 272
Kabelbaum W16
4812029862 Cable harness W17 274
Kabelbaum W17
4812029971 Cable harness W23 275
Kabelbaum W23
4812007165 Cable W27 276
Kabel W27
4812005976 Cable W25 277
Kabel W25
4812005974 Cable W26 278
Kabel W26
TOC 9
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
D977436121 Ground strap 95
Masseband
4812005865 Cable W11 244
Kabel W11
4812030003 Cable W24 281
Kabel W24
4812009184 Cable harness W19 282
Kabelbaum W19
4812009669 Cable W2 285
Kabel W2
4812005952 Cable W12 106
Kabel W12
4812009667 Cable W12 109
Kabel W12
4812005953 Cable W12 142
Kabel W12
4812009668 Cable W12 145
Kabel W12
4812009670 Cable W50 141
Kabel W50
4812011121 Cable W3 299
Kabel W3
4812011127 Cable W4 300
Kabel W4
4812011128 Cable W6 301
Kabel W6
4812011129 Cable W7 302
Kabel W7
4812026356 Steering unit 303
Lenkungseinheit
4812007816 Remote control 304
Fernbedienung
4812009904 Remote control 305
Fernbedienung
X 4812005069 Gr.11 Op. platf., moveable, roof 307
Gr.11 Bed.stand, verschiebb., Dach
4812004995 Platform 308
Plattform
4812005181 Bottom plate, middle 310
Bodenplatte, mitte
4812005148 Track shoe 311
Bodenplatte
4812006340 Sheet tub 312
Blechwanne
4812005977 Cable harness W14 268
Kabelbaum W14
4812007261 Crash protection, r.h. 315
Absturzsicherung, re.
TOC 10
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812007268 Crash protection, l.h. 316
Absturzsicherung, li.
4812009765 Cover 317
Abdeckung
4812226465 Cover, l.h. 318
Abdeckung, li.
4812034849 Cover, l.h. 319
Abdeckung, li.
4812226464 Cover, r.h. 320
Abdeckung, re.
4812034891 Cover, r.h. 321
Abdeckung, re.
4812009765A Cover 322
Abdeckung
4812226903 Cover, l.h. 323
Abdeckung, li.
4812226815 Cover, l.h. 324
Abdeckung, li.
4812226904 Cover, r.h. 325
Abdeckung, re.
4812225707 Cover, r.h. 326
Abdeckung, re.
4812006431 Guide 327
Fuehrung
4812008045 Guide 328
Fuehrung
4812008054 Guide pipe 329
Fuehrungsrohr
4812008046 Guide profile l.h. 330
Fuehrungsprofil lks
4812008047 Guide profile r.h. 331
Fuehrungsprofil rts
4812008045 Guide 328
Fuehrung
4812008054 Guide pipe 329
Fuehrungsrohr
4812008046 Guide profile l.h. 330
Fuehrungsprofil lks
4812008047 Guide profile r.h. 331
Fuehrungsprofil rts
4812006436 Guide 336
Fuehrung
4812047665 Fuse holder 337
Sicherungshalter
4812006903 Retainer 338
Halter
4812005029 Roof 339
Wetterdach
TOC 11
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812005032 Roof frame 341
Dachrahmen
4812005140 Joint 342
Gelenk B-Saeule li.
4812227442 Joint 343
Gelenk B-Saeule li.
4812005141 Joint 344
Gelenk B-Saeule re.
4812227441 Joint 345
Gelenk B-Saeule re.
4812006331 Roof 346
Dach
4812005177 Roof hydraulic 347
Dachhydraulik
4812043525 Hydr. roof adjustment 348
Hydr. Wetterdachverstellung
4812005734 Front frame 349
Frontrahmen
4812005621 Roof support, l.h. 350
Laengsholm, li.
4812005553 Roof support, r.h. 351
Laengsholm, re.
4812005850 Crash protection 352
Absturzsicherung
4812005932 Lamp holder 353
Lampenhalter
4812005976 Cable W25 277
Kabel W25
4812007165 Cable W27 276
Kabel W27
4812007336 Crash protection 356
Absturzsicherung
4812037845 End pipe / rotary feedthrough 99
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 100
Verbindungsstange
4812027610 Hydraulic, operation platform 359
Hydraulik, Bedienstand
4812033247 Control block 33
Steuerblock
4812046936 Operation panel 361
Bedienungspult
4812005193 Console 363
Konsole
4812004479 Track roller 364
Laufrolle
4812004461 Pinch roller 365
Andruckrolle
TOC 12
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812005454 Holding plate 366
Halteblech
4812006727 Telescopic column 367
Teleskopsaeule
4812007259 Stop bolt 368
Rastbolzen
4812005355 Cover 369
Deckel
4812007995 Fold away step r.h. 370
Klapptritt re.
4812005840 Seat retainer 371
Sitzaufnahme
4812007996 Fold away step l.h. 372
Klapptritt li.
4812005925 Seat retainer 373
Sitzaufnahme
4812005070 Gr.11 Op. platf., moveable, house 375
Gr.11 Bed.stand, verschiebb., Haus
4812004995 Platform 308
Plattform
4812005181 Bottom plate, middle 310
Bodenplatte, mitte
4812005148 Track shoe 311
Bodenplatte
4812006340 Sheet tub 312
Blechwanne
4812005977 Cable harness W14 268
Kabelbaum W14
4812007261 Crash protection, r.h. 315
Absturzsicherung, re.
4812007268 Crash protection, l.h. 316
Absturzsicherung, li.
4812009765 Cover 317
Abdeckung
4812226465 Cover, l.h. 318
Abdeckung, li.
4812034849 Cover, l.h. 319
Abdeckung, li.
4812226464 Cover, r.h. 320
Abdeckung, re.
4812034891 Cover, r.h. 321
Abdeckung, re.
4812009765A Cover 322
Abdeckung
4812226903 Cover, l.h. 323
Abdeckung, li.
4812226815 Cover, l.h. 324
Abdeckung, li.
TOC 13
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812226904 Cover, r.h. 325
Abdeckung, re.
4812225707 Cover, r.h. 326
Abdeckung, re.
4812006431 Guide 327
Fuehrung
4812008045 Guide 328
Fuehrung
4812008054 Guide pipe 329
Fuehrungsrohr
4812008046 Guide profile l.h. 330
Fuehrungsprofil lks
4812008047 Guide profile r.h. 331
Fuehrungsprofil rts
4812008045 Guide 328
Fuehrung
4812008054 Guide pipe 329
Fuehrungsrohr
4812008046 Guide profile l.h. 330
Fuehrungsprofil lks
4812008047 Guide profile r.h. 331
Fuehrungsprofil rts
4812006436 Guide 336
Fuehrung
4812047665 Fuse holder 337
Sicherungshalter
4812006903 Retainer 338
Halter
4812006422 Weather protection house 407
Wetterhaus
4812005029 Roof 339
Wetterdach
4812005032 Roof frame 341
Dachrahmen
4812005140 Joint 342
Gelenk B-Saeule li.
4812227442 Joint 343
Gelenk B-Saeule li.
4812005141 Joint 344
Gelenk B-Saeule re.
4812227441 Joint 345
Gelenk B-Saeule re.
4812006331 Roof 346
Dach
4812005177 Roof hydraulic 347
Dachhydraulik
4812043525 Hydr. roof adjustment 348
Hydr. Wetterdachverstellung
TOC 14
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812005734 Front frame 349
Frontrahmen
4812005621 Roof support, l.h. 350
Laengsholm, li.
4812005553 Roof support, r.h. 351
Laengsholm, re.
4812005850 Crash protection 352
Absturzsicherung
4812005932 Lamp holder 353
Lampenhalter
4812005976 Cable W25 277
Kabel W25
4812007165 Cable W27 276
Kabel W27
4812007336 Crash protection 356
Absturzsicherung
4812006405 Weather protection house 426
Wetterhaus
4812005491 Front pane top 427
Frontscheibe oben
4812005511 Wiper system 428
Wischersystem mit Waschanlage
4812005539 Wiper system 429
Wischersystem mit Waschanlage
4812005874 Front pane bottom 430
Frontscheibe unten
4812005783 Window l.h. 431
Fenster li.
4812005063 Window r.h. 433
Fenster re.
4812005813 Side pane bottom 435
Seitenscheibe unten
4812005933 Safety lock 436
Transportsicherung
4812005974 Cable W26 278
Kabel W26
4812006426 Water tank 438
Wassertank
4812027610 Hydraulic, operation platform 359
Hydraulik, Bedienstand
4812033247 Control block 33
Steuerblock
4812037845 End pipe / rotary feedthrough 99
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 100
Verbindungsstange
4812046936 Operation panel 361
Bedienungspult
TOC 15
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812005193 Console 363
Konsole
4812004479 Track roller 364
Laufrolle
4812004461 Pinch roller 365
Andruckrolle
4812005454 Holding plate 366
Halteblech
4812006727 Telescopic column 367
Teleskopsaeule
4812007259 Stop bolt 368
Rastbolzen
4812005355 Cover 369
Deckel
4812007995 Fold away step r.h. 370
Klapptritt re.
4812005840 Seat retainer 371
Sitzaufnahme
4812007996 Fold away step l.h. 372
Klapptritt li.
4812005925 Seat retainer 373
Sitzaufnahme
4812004491 Gr.12 Covering, isolated 457
Gr.12 Verkleidung, isoliert
4812006736 Bulk head 460
Trennwand
4812226416 Hood fastener 461
Haubenhalter
4812030755 Hood fastener 462
Haubenhalter
4812226456 Intermediate section 463
Mittelstueck
4812030891 Intermediate section 464
Mittelstueck
4812226457 Air guide, r.h. 465
Luftfuehrungsblech, re.
4812034771 Air guide, r.h. 466
Luftfuehrungsblech, re.
4812034772 Air guide, rear 467
Luftfuehrungsblech, hinten
4812034763 Support plate, l.h. 468
Blechtasche, li.
4812034767 Support plate, r.h. 469
Blechtasche, re.
4812226458 Air guide, l.h. 470
Luftfuehrungsblech, li.
4812034770 Air guide, l.h. 471
Luftfuehrungsblech, li.
TOC 16
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812034779 Retainer 472
Halter
4812034776 Cover 473
Abdeckung
4812226459 Door, l.h. 474
Tuer, li.
4812225469 Door, l.h. 475
Tuer, li.
4812041407 Support rod 476
Haltestange
4812225708 Door, l.h. 477
Tuer, li.
4812226336 Door, l.h. 478
Tuer, li.
4812041407 Support rod 476
Haltestange
4812005343 Door, r. h. 480
Tuer, re.
4812041407 Support rod 476
Haltestange
4812225725 Door, r. h. 482
Tuer, re.
4812041407 Support rod 476
Haltestange
4812226460 Hood center part, r.h. 484
Haube MT, re.
4812044306 Hood center part, r.h. 485
Haube MT, re.
4812034713 Locking 486
Verriegelung
4812226461 Hood center part, l.h. 487
Haube MT, li.
4812044371 Hood center part, l.h. 488
Haube MT, li.
4812034713 Locking 486
Verriegelung
4812226462 Covering center part, l.h. 490
Verkleidung MT. li.
4812033243 Covering center part, l.h. 491
Verkleidung MT. li.
4812033244 Covering center part, r.h. 492
Verkleidung MT, re.
4812226463 Disc frame 493
Lamellenrahmen
4812044596 Disc frame 494
Lamellenrahmen
4812005748 Retainer 495
Halter
TOC 17
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812226380 Retainer, l.h. 496
Halter, li.
4812226135 Retainer, r.h. 497
Halter, re.
4812009008 Isolation 498
Isolation
X 4812004491A Gr.12 Covering, isolated 499
Gr.12 Verkleidung, isoliert
4812006736 Bulk head 460
Trennwand
4812226900 hood support 503
Haubentraeger
4812225685 hood support 504
Haubentraeger
4812226906 Intermediate section 505
Mittelstueck
4812225631 Intermediate section 506
Mittelstueck
4812226457 Air guide, r.h. 465
Luftfuehrungsblech, re.
4812034771 Air guide, r.h. 466
Luftfuehrungsblech, re.
4812034772 Air guide, rear 467
Luftfuehrungsblech, hinten
4812034763 Support plate, l.h. 468
Blechtasche, li.
4812034767 Support plate, r.h. 469
Blechtasche, re.
4812226458 Air guide, l.h. 470
Luftfuehrungsblech, li.
4812034770 Air guide, l.h. 471
Luftfuehrungsblech, li.
4812034779 Retainer 472
Halter
4812034776 Cover 473
Abdeckung
4812225708 Door, l.h. 477
Tuer, li.
4812226336 Door, l.h. 478
Tuer, li.
4812041407 Support rod 476
Haltestange
4812225725 Door, r. h. 482
Tuer, re.
4812041407 Support rod 476
Haltestange
4812226905 Iso- hood r.h. 521
Iso- Haube re.
TOC 18
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812225715 Iso- hood r.h. 522
Iso- Haube re.
4812034713 Locking 486
Verriegelung
4812226907 Iso- hood l.h. 525
Iso- Haube lks.
4812225717 Iso- hood l.h. 526
Iso- Haube lks.
4812034713 Locking 486
Verriegelung
4812226462 Covering center part, l.h. 490
Verkleidung MT. li.
4812033243 Covering center part, l.h. 491
Verkleidung MT. li.
4812033244 Covering center part, r.h. 492
Verkleidung MT, re.
4812226463 Disc frame 493
Lamellenrahmen
4812044596 Disc frame 494
Lamellenrahmen
4812009008 Isolation 498
Isolation
4812226380 Retainer, l.h. 496
Halter, li.
4812226135 Retainer, r.h. 497
Halter, re.
4812008403 Gr.12 Covering, isolated T4F 537
Gr.12 Verkleidung, isoliert T4F
4812200656 Bulk head 540
Trennwand
4812228154 hood support 541
Haubentraeger
4812009280 Intermediate section 542
Mittelstueck
4812226367 Intermediate section 543
Mittelstueck
4812226899 Air guide, r.h. 544
Luftfuehrungsblech, re.
4812034771 Air guide, r.h. 466
Luftfuehrungsblech, re.
4812225657 Air guide, rear 546
Luftfuehrungsblech, hinten
4812226902 Air guide, l.h. 547
Luftfuehrungsblech, li.
4812225640 Air guide, l.h. 548
Luftfuehrungsblech, li.
4812225682 Retainer 549
Halter
TOC 19
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812225689 Cover 550
Abdeckung
4812225708 Door, l.h. 477
Tuer, li.
4812226336 Door, l.h. 478
Tuer, li.
4812041407 Support rod 476
Haltestange
4812225725 Door, r. h. 482
Tuer, re.
4812041407 Support rod 476
Haltestange
4812009276 Hood, r.h. 556
Haube, re.
4812226362 Hood, r.h. 557
Haube, re.
4812034713 Locking 486
Verriegelung
4812009281 Hood, l.h. 559
Haube, li.
4812200634 Hood, l.h. 560
Haube, li.
4812034713 Locking 486
Verriegelung
4812226901 Covering center part, l.h. 563
Verkleidung MT. li.
4812225667 Covering center part, l.h. 564
Verkleidung MT. li.
4812225731 Covering center part, r.h. 565
Verkleidung MT, re.
4812226463 Disc frame 493
Lamellenrahmen
4812044596 Disc frame 494
Lamellenrahmen
4812226464 Cover, r.h. 320
Abdeckung, re.
4812034891 Cover, r.h. 321
Abdeckung, re.
4812226465 Cover, l.h. 318
Abdeckung, li.
4812034849 Cover, l.h. 319
Abdeckung, li.
4812008405 Carrier 572
Traeger
4812009008 Isolation 498
Isolation
4812226380 Retainer, l.h. 496
Halter, li.
TOC 20
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812226135 Retainer, r.h. 497
Halter, re.
4812225681 Support plate 576
Blechtasche
X 4812046976 Gr.12 Ascension f. Varioscreed / f. Variobohle 577
Gr.12 Aufstieg f. Varioscreed / f. Variobohle
4812046977 Ascent, middle 578
Aufstieg, Mitte
4812046978 Ascent, l.h. 579
Aufstieg, li.
4812046979 Ascent, r.h. 581
Aufstieg, re.
4812047312 Gr.12 Ascension f. R-Screed / f. R-Bohle 583
Gr.12 Aufstieg f. R-Screed / f. R-Bohle
4812047313 Ascent, middle 584
Aufstieg, Mitte
4812046978 Ascent, l.h. 579
Aufstieg, li.
4812046979 Ascent, r.h. 581
Aufstieg, re.
X 4812031059 Auger Ø430mm, 2,50m 589
Schnecke Ø430mm, 2,50m
4812031822 Auger Ø430mm, basic width 590
Schnecke Ø430mm, Grundbreite
4812027684 Auger box 591
Schneckenkasten
4812026736 Outer support 593
Aussenlager
4812004559 Auger support 595
Schneckenlager
4812027479 Mounting parts 596
Montageteile
4812027733 Wear part kit auger wing Ø430mm 597
Verschleissteilsatz Schneckenfl. Ø430mm
4812027592 Auger gear 598
Schneckengetriebe
4812034819 Spare parts gear 599
Ersatzteile Getriebe
4812045075 Auger gear 600
Schneckengetriebe
4812047231 Gr.13 Auger Ø430mm, 3,14m 601
Gr.13 Schnecke Ø430mm, 3,14m
4812047162 Extension part f. auger Ø430mm 602
Anbauteile f. Schnecke Ø430mm MA
4812031953 Auger Ø430mm, 3,14m 603
Schnecke Ø430mm, 3,14m
TOC 21
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812047235 Gr.13 Auger Ø430mm, 3,78m 605
Gr.13 Schnecke Ø430mm, 3,78m
4812047190 Extension part f. auger Ø430mm 606
Anbauteile f. Schnecke Ø430mm MA
4812032281 Auger Ø430mm, 3,78m 607
Schnecke Ø430mm, 3,78m
4812032499 additional Extension parts 608
weitere Anbauteile
4812047239 Gr.13 Auger Ø430mm, 4,42m 609
Gr.13 Schnecke Ø430mm, 4,42m
4812047193 Extension part f. auger Ø430mm 610
Anbauteile f. Schnecke Ø430mm MA
4812032357 Auger Ø430mm, 4,42m 611
Schnecke Ø430mm, 4,42m
4812047243 Gr.13 Auger Ø430mm, 5,06m 613
Gr.13 Schnecke Ø430mm, 5,06m
4812047196 Extension part f. auger Ø430mm 614
Anbauteile f. Schnecke Ø430mm MA
4812032363 Auger Ø430mm, 5,06m 615
Schnecke Ø430mm, 5,06m
4812032500 additional Extension parts 616
weitere Anbauteile
4812047247 Gr.13 Auger Ø430mm, 5,70m 617
Gr.13 Schnecke Ø430mm, 5,70m
4812047199 Extension part f. auger Ø430mm 618
Anbauteile f. Schnecke Ø430mm MA
4812032383 Auger Ø430mm, 5,70m 619
Schnecke Ø430mm, 5,70m
4812032499 additional Extension parts 608
weitere Anbauteile
4812047252 Gr.13 Auger Ø430mm, 6,34m 621
Gr.13 Schnecke Ø430mm, 6,34m
4812047204 Extension part f. auger Ø430mm 622
Anbauteile f. Schnecke Ø430mm MA
4812032399 Auger Ø430mm, 6,34m 623
Schnecke Ø430mm, 6,34m
4812032504 additional Extension parts 624
weitere Anbauteile
4812047257 Gr.13 Auger Ø430mm, 6,98m 625
Gr.13 Schnecke Ø430mm, 6,98m
4812047208 Extension part f. auger Ø430mm 626
Anbauteile f. Schnecke Ø430mm MA
4812032410 Auger Ø430mm, 6,98m 627
Schnecke Ø430mm, 6,98m
4812032502 additional Extension parts 628
weitere Anbauteile
TOC 22
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812047262 Gr.13 Auger Ø430mm, 7,62m 629
Gr.13 Schnecke Ø430mm, 7,62m
4812047212 Extension part f. auger Ø430mm 630
Anbauteile f. Schnecke Ø430mm MA
4812032413 Auger Ø430mm, 7,62m 631
Schnecke Ø430mm, 7,62m
4812032499 additional Extension parts 608
weitere Anbauteile
X 4812047266 Gr.13 Auger Ø430mm, 8,26m 633
Gr.13 Schnecke Ø430mm, 8,26m
4812047215 Extension part f. auger Ø430mm 634
Anbauteile f. Schnecke Ø430mm MA
4812032419 Auger Ø430mm, 8,26m 635
Schnecke Ø430mm, 8,26m
4812047269 Gr.13 Auger Ø430mm, 8,90m 637
Gr.13 Schnecke Ø430mm, 8,90m
4812047218 Extension part f. auger Ø430mm 638
Anbauteile f. Schnecke Ø430mm MA
4812032430 Auger Ø430mm, 8,90m 639
Schnecke Ø430mm, 8,90m
4812032499 additional Extension parts 608
weitere Anbauteile
4812047271 Gr.13 Auger Ø430mm, 9,54m 641
Gr.13 Schnecke Ø430mm, 9,54m
4812047220 Extension part f. auger Ø430mm 642
Anbauteile f. Schnecke Ø430mm MA
4812032435 Auger Ø430mm, 9,54m 643
Schnecke Ø430mm, 9,54m
4812032499 additional Extension parts 608
weitere Anbauteile
4812047273 Gr.13 Auger Ø430mm, 10,18m 645
Gr.13 Schnecke Ø430mm, 10,18m
4812047222 Extension part f. auger Ø430mm 646
Anbauteile f. Schnecke Ø430mm MA
4812032437 Auger Ø430mm, 10,18m 647
Schnecke Ø430mm, 10,18m
4812032504 additional Extension parts 624
weitere Anbauteile
4812047275 Gr.13 Auger Ø430mm, 10,82m 649
Gr.13 Schnecke Ø430mm, 10,82m
4812047224 Extension part f. auger Ø430mm 650
Anbauteile f. Schnecke Ø430mm MA
4812032439 Auger Ø430mm, 10,82m 651
Schnecke Ø430mm, 10,82m
4812032502 additional Extension parts 628
weitere Anbauteile
TOC 23
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
X Gr.13 Auger extensions 653
Gr.13 Schneckenverbreiterungen
4720000140 Auger extension, l.h. L:320mm 657
Schneckenverl., li. L:320mm
4720000816 Auger extension, r.h. L:320mm 658
Schneckenverl., re. L:320mm
4720000818 Auger extension, l.h. L:640mm 659
Schneckenverl., li. L:640mm
4720000137 Auger extension, r.h. L:640mm 660
Schneckenverl., re. L:640mm
4720000138 Auger extension, l.h. L:960mm 661
Schneckenverl., li. L:960mm
4720000139 Auger extension, r.h. L:960mm 662
Schneckenverl., re. L:960mm
4812028794 Material tunnel, cpl. L:320mm 663
Materialschacht, kpl. L:320mm
4812028792 Material tunnel, cpl. L:640mm 664
Materialschacht, kpl. L:640mm
4812030927 Material tunnel, cpl. L:960mm 665
Materialschacht, kpl. L:960mm
4812028782 Strut material duct, l.h. L:960mm 666
Abstr.-schacht, li. L:960mm
4812028787 Strut material duct, r.h. L:960mm 667
Abstr.-schacht, re. L:960mm
4812028789 Strut material duct L:960mm 668
Abstrebungsschacht L:960mm
4812031805 End support, cpl. 669
Endlager, kpl.
D439082200 End support 670
Endlager
4812031804 Outer support 672
Aussenlager
D438081200 End support 673
Endlager
4812029259 Brace 675
Abstrebung
4812028882 Cross struts 677
Verstrebung
4812032195 Auger wing Ø380mm, l.h. 678
Schneckenfluegel Ø380mm, li.
4812032196 Auger wing Ø380mm, r.h. 679
Schneckenfluegel Ø380mm, re.
4812030868 additional Extension parts 680
weitere Anbauteile
4812030869 additional Extension parts 681
weitere Anbauteile
4812032496 additional Extension parts 682
weitere Anbauteile
TOC 24
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812030870 additional Extension parts 683
weitere Anbauteile
X Gr.14 Inscription, Tools, Accessories 685
Gr.14 Beschriftung, Werkzeug, Zubehoer
4812036436A Decals tracked paver 686
Schilder Kettenfertiger
4812010458 Decals tracked paver 688
Schilder Kettenfertiger
4812010460 Decals tracked paver RUS 689
Schilder Kettenfertiger RUS
4812010459 Decals tracked paver F 690
Schilder Kettenfertiger F
Inscription 691
Beschriftung
4812035048 Tools and accessories 692
Werkzeug und Zubehoer
4812009821 Tools and accessories 693
Werkzeug und Zubehoer
4812038453 Infrared thermometer 694
Infrarotthermometer
D978000024 Welding protection 695
Schweissschutzwaechter
4812005418 Test adapter 696
Pruefadapter
Color 697
Farbe
Gr.15 Options 699
Gr.15 Optionen
X 4812038654 without fume absorbing system 701
ohne Absaugung
4812038583 without fume absorbing system 702
ohne Absaugung
4812028730 Maintenance lid 703
Wartungsklappe
4812011195 Maintenance lid 704
Wartungsklappe
4812028733 Cover 705
Tunnelabdeckblech
4812006037 Fume control 707
Absauganlage
4812045091 Blower 709
Geblaese
4812044912 Oil drain 710
Oelablass
4812006393 Hydr. fume control 711
Hydr. Absaugung
TOC 25
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
X 4812041091 Indicator thickness 713
Anzeiger Einbaudicke
4812041093 Pointer 714
Zeiger
X 4812009465 Drivers seat Standard 715
Fahrersitz Standard
4812009466 Drivers seat, cpl. 716
Fahrersitz, kpl.
4812035452 Drivers seat Grammer, beheizbar 717
Fahrersitz Grammer, beheizbar
4812030001 Seat heater 718
Sitzheizung
X 4812027698 Hydr. hight adj. auger 719
Hydrl. hoehenverst. Schnecke
4812027603 Hydraulic, auger 720
Hydraulik, Schnecke
X 4812031793 Auger limit switch ultrasonic 721
Schneckenendschalter Ultraschall
4812228334 Retainer 722
Halter
4812032431 Electric 723
Elektrik
4812041024 Material chute 725
Materialschaechte klappb.
4812032415 Bio hydraulic oil / Panolin 727
Bio Hydraulikoel / Pandolin
4812027607 Hydr. partial flow filter 728
Hydrl. Nebenstromfilter
D964013553 Partial flow filter 729
Nebenstromfilter
4812045427 Material tunnel installation kit 731
Materialschacht 230-Anbau-KIT
4812045416 Material tunnel 230 732
Materialschacht 230
4812045421 Protection cover 733
Schuerze
4812006381 Spot light LED 735
Scheinwerfer LED
4812006383 Spot light 736
Arbeitsscheinwerfer
4812006382 Mounting parts 737
Montageteile
4812006378 Lamp holder 738
Lampenhalter
X 4812035023 Spot light for auger 739
Scheinwerfer f. Schneckenraum
TOC 26
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812028823 Spot light 740
Scheinwerfer
4812033051 Option engine room lighting 741
Option Motorraumbeleuchtung
4812029937 Engine room lighting, electric 742
Motorraumbeleuchtung Elektrik
4812032841 Lamp interior 743
Innenleuchte
4812030003 Cable W24 281
Kabel W24
4812032889 Engine room lighting 745
Motorraumbeleuchtung
X 4812035395 Spot light 747
Arbeitsscheinwerfer
4812043272 Option LED working light 749
Option LED Arbeitsscheinwerfer
4812006942 Halogen spot light 751
Halogenstrahler
4812006904 Halogen spot light 752
Halogenstrahler
4812006905 Halogen spot light 753
Halogenstrahler
4812036596 cable cpl. 754
Kabel kpl
4812006986 Lamp holder 755
Lampenhalter
4812005285 Lighting balloon 757
Leuchtballon
4812005276 Lighting balloon 758
Leuchtballon
4812005719 Rotaflare light, PLC, with roof 759
Rundumleuchte, SPS, mit Dach
4812007216 Electric rotaflare light 760
Elektrik Rundumleuchte
4812007215 Slip-on pipe 761
Aufsteckrohr
4812005715 Retainer 762
Halter
4812037881 Central lubrication 763
Zentralschmierung
4812037776 Pump 764
Pumpe
4812037777 Pump 765
Pumpe
4812037782 Kit central lubrication f. auger 767
Kit Zentralschmierung f. Schnecke
TOC 27
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812030073 El. option central lubrication 768
El. Option Zentralschmierung
4812040056 Fire extinguisher 769
Feuerloescher
4812028982 Refueling equipment 771
Betankungsanlage
4812029968 Refueling equipment 772
Betankungsanlage
X 4812034869 Gloria spraying device 773
Gloria-Spritze
4812029934 Back-up alarm 775
Rueckfahrwarnung
4812044828 Bucket, long 777
Kuebel, lang
4812029932 Emergency stop 778
Nothalt
4812032974 Socket, 230V 779
Steckdose, 230V
4812008671 12V installation 781
12V-Anlage
4812029971 Cable harness W23 275
Kabelbaum W23
4812007784 First-aid kit 783
Verbandkasten
4812002731 First-aid kit 784
Verbandkasten
X 4812030771 Auxiliary weight 785
Zusatzgewicht
4812027605 Crown adjustment 787
Hydr. Dachprofilverstellung
4812033247 Control block 33
Steuerblock
4812046393 Control block 789
Steuerblock
4812006368 Option camera 791
Option Kamera
4812006369 Camera system 792
Kamerasystem
4812006748 Retainer 793
Halter
4812007883 Mounting parts 794
Montageteile
X 4812036723A Generator drive, crawler, 33kVA 795
Generatorantrieb, Kette, 33kVA
TOC 28
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812034530A Electric / heating ab/from SN 3000547 797
Elektrik / Heizung ab/from SN 3000547
4812033507 Generatorcable 798
Generatorkabel
4812040618 Control box 799
Schaltschrank
4812039600 Vandalism protection 805
Vandalismusschutz
4812005418 Test adapter 696
Pruefadapter
4812039600 Vandalism protection 805
Vandalismusschutz
4812045965 Universal joint protection 808
Gelenkwellenschutz
4812006314 Generator drive, 60kVA 809
Generatorantrieb, 60kVA
4812045965 Universal joint protection 808
Gelenkwellenschutz
4812034537A Electric / heating 812
Elektrik / Heizung
4812032103 Generatorcable 813
Generatorkabel
4812040619 Control box 814
Schaltschrank
4812039600 Vandalism protection 805
Vandalismusschutz
4812005418 Test adapter 696
Pruefadapter
4812039600 Vandalism protection 805
Vandalismusschutz
4812008239 Wiring 823
Verdrahtung
4812038524 Cable W4 255
Kabel W4
4812038525 Cable W6 258
Kabel W6
4812038526 Cable W7 260
Kabel W7
4812038527 Cable W8 827
Kabel W8
4812042814 Gravel field kit 829
Schotter- Kette
4812042762 Conveyor chain, long 830
Lattenrostkette, lang
4812042830 Gusset plate 831
Verstaerkungsblech
4812042848 Bulk material flap 832
Schuettgutklappe
TOC 29
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
X 4812007491 Oil drain 833
Oelablass
X 4812009259 Cap 835
Verschlussdeckel
X 4812226413 Indicator thickness, top 837
Anzeiger Einbaudicke, oben
4812038808 Emulsion spray system 839
Emulsionsspruehanlage
4812038837 Tank with pump 840
Tank mit Pumpe
4812042128 Hose package 842
Schlauchpaket
4812039908 Electric emulsion spray system 843
Elektrik Emulsionsspruehanlage
4812038790 Emulsion spray system 845
Emulsionsspruehanlage
4812038837 Tank with pump 840
Tank mit Pumpe
4812042118 Hose reel 848
Schlauchaufroller
4812039908 Electric emulsion spray system 843
Elektrik Emulsionsspruehanlage
4812227324 Emulsion spray system 851
Emulsionsspruehanlage
4812227321 Tank with pump 852
Tank mit Pumpe
4812227339 Hose reel 853
Schlauchaufroller
4812010335 El. option 854
El. Option
4812227323 Emulsion spray system 857
Emulsionsspruehanlage
4812227321 Tank with pump 852
Tank mit Pumpe
4812227350 Hose package 859
Schlauchpaket
4812010335 El. option 854
El. Option
4812043196 Steering control 14m 863
Lenkautomat 14m
4812043252 Retainer 865
Halter
4812029931 Steering sensor 866
Lenksensor
4812009173 Steering control 14m 867
Lenkautomat 14m
TOC 30
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812043252 Retainer 865
Halter
4812009171 Steering sensor 870
Lenksensor
4812009163 Cable W53 871
Kabel W53
4812009643 Mounting parts 872
Montageteile
4812007686 Hydraulic Hydr. end plate 873
Hydraulik Hydr. Begrenzungsbleche
4812010449 Control block 874
Steuerblock
4812009244 Tools and accessories 875
Werkzeug und Zubehoer
Gr.16 Levelling 877
Gr.16 Nivellierung
X 4812004663 CAN-sensor kit 2+1 879
CAN-Sensorsatz 2+1
4812004662 CAN-sensor kit 1+1 881
CAN-Sensorsatz 1+1
4812038489 Leveling 883
Nivellierung
D900626011 Slope transmitter 884
Neigungssensor
4812038541 Sonic-Ski 885
Sonic-Ski
4812038617 Digirotary Kit 886
Digirotary Kit
4812038616 Ultrasonic sensor 887
Ultraschallsensor
4812038602 Sensor 888
Sensor
4812011781 Box MOBA-Matic 889
Koffer MOBA-MATIC
4812041999 Big Ski 13 m cpl. 890
Big Ski 13 m kpl.
4812038564 Electric parts big ski 891
E-Teile Big Ski
4812011781 Box MOBA-Matic 889
Koffer MOBA-MATIC
4812041925 Big Ski 13 m 893
Big Ski 13 m
4812004304 Side arm support 894
Holmhalterung
4812042045 Big Ski 9 m cpl. 895
Big Ski 9 m kpl.
TOC 31
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812038564 Electric parts big ski 891
E-Teile Big Ski
4812011781 Box MOBA-Matic 889
Koffer MOBA-MATIC
4812042035 Big Ski 9 m 898
Big Ski 9 m
4812004304 Side arm support 894
Holmhalterung
D830031300 Trailing ski, 6m 900
Schleppski 6m
4700688225 Trailing ski, 6m 901
Schleppski 6m
4700691720 Mounting parts 903
Anbauteile fuer Nivellierung
D830031400 Trailing ski, 9m 904
Schleppski 9m
4700688226 Trailing ski, 9m 905
Schleppski 9m
4700691720 Mounting parts 903
Anbauteile fuer Nivellierung
4720000701 Wire tensioner cpl. 908
Drahtspanner kpl.
X Gr.17 Doku 909
Gr.17 Doku
X Gr.18 Wear part and Inspection kits TIER 3 915
Gr.18 Verschleissteil- und Inspektionss. TIER 3
4812028402 Wear part kit conveyor plates 39
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 41
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 44
Verschleissteilsatz Lattenrostkette
4812035552 Wear part kit conveyor drive 920
Verschleissteilsatz Lattenrostantrieb
4812035553 Wear part kit reversing roller 921
Verschleissteilsatz Umlenkrolle
4812027733 Wear part kit auger wing Ø430mm 597
Verschleissteilsatz Schneckenfl. Ø430mm
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4700691229 Service kit 500 h TIER 3 924
Inspektionssatz 500 h TIER 3
4812041235 Service kit 1000 h TIER 3 925
Inspektionssatz 1000 h TIER 3
4812046969 Service kit 1000 h TIER 3, stage 2 926
Inspektionssatz 1000 h TIER 3, stage 2
4812043983 Service kit 500 h Plus TIER 3 927
Servicesatz 500 h Plus TIER 3
TOC 32
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
Lubricants and operating substances T3 928
Betriebsstoffe T3
4812045783 Hopper rubber kit, standard 930
Muldengummi-Kit, standard
4812007262 Hopper rubber kit, standard 931
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 932
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 933
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 934
Muldengummi-Kit, standard, hydr. Mulde
Gr.18 Wear part and Inspection kits TIER 4i 935
Gr.18 Verschleissteil- und Inspektionss. TIER 4i
4812028402 Wear part kit conveyor plates 39
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 41
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 44
Verschleissteilsatz Lattenrostkette
4812035552 Wear part kit conveyor drive 920
Verschleissteilsatz Lattenrostantrieb
4812035553 Wear part kit reversing roller 921
Verschleissteilsatz Umlenkrolle
4812027733 Wear part kit auger wing Ø430mm 597
Verschleissteilsatz Schneckenfl. Ø430mm
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4812042198 Service kit 500 h TIER 4i 944
Inspektionssatz 500 h TIER 4i
4812012378 Service kit 500 h TIER 4i 945
Inspektionssatz 500 h TIER 4i
4812042200 Service kit 1000 h TIER 4i 946
Inspektionssatz 1000 h TIER 4i
4812046970 Service kit 1000 h TIER 4i, stage 2 947
Inspektionssatz 1000 h TIER 4i, stage 2
4812012383 Service kit 1000 h TIER 4i 948
Inspektionssatz 1000 h TIER 4i
4812012384 Service kit 1000 h TIER 4i, stage 2 949
Inspektionssatz 1000 h TIER 4i, stage 2
4812043984 Service kit 500 h Plus TIER 4i 950
Servicesatz 500 h Plus TIER 4i
4812012382 Service kit 500 h Plus TIER 4i 951
Servicesatz 500 h Plus TIER 4i
Lubricants and operating substances T4 952
Betriebsstoffe T4
4812045783 Hopper rubber kit, standard 930
Muldengummi-Kit, standard
TOC 33
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812007262 Hopper rubber kit, standard 931
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 932
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 933
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 934

PLEASE NOTE:

•  This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
• You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
• Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted

S.S
