Dynapac Paver SD2550CS Spare parts list Manual SN0G000995 – PDF DOWNLOAD

Description

Dynapac Paver SD2550CS Spare parts list Manual SN0G000995 – PDF DOWNLOAD

FILE DETAILS:

Dynapac Paver SD2550CS Spare parts list Manual SN0G000995 – PDF DOWNLOAD

Language : English
Pages : 949
Downloadable : Yes
File Type : PDF
Size:  94.9  MB

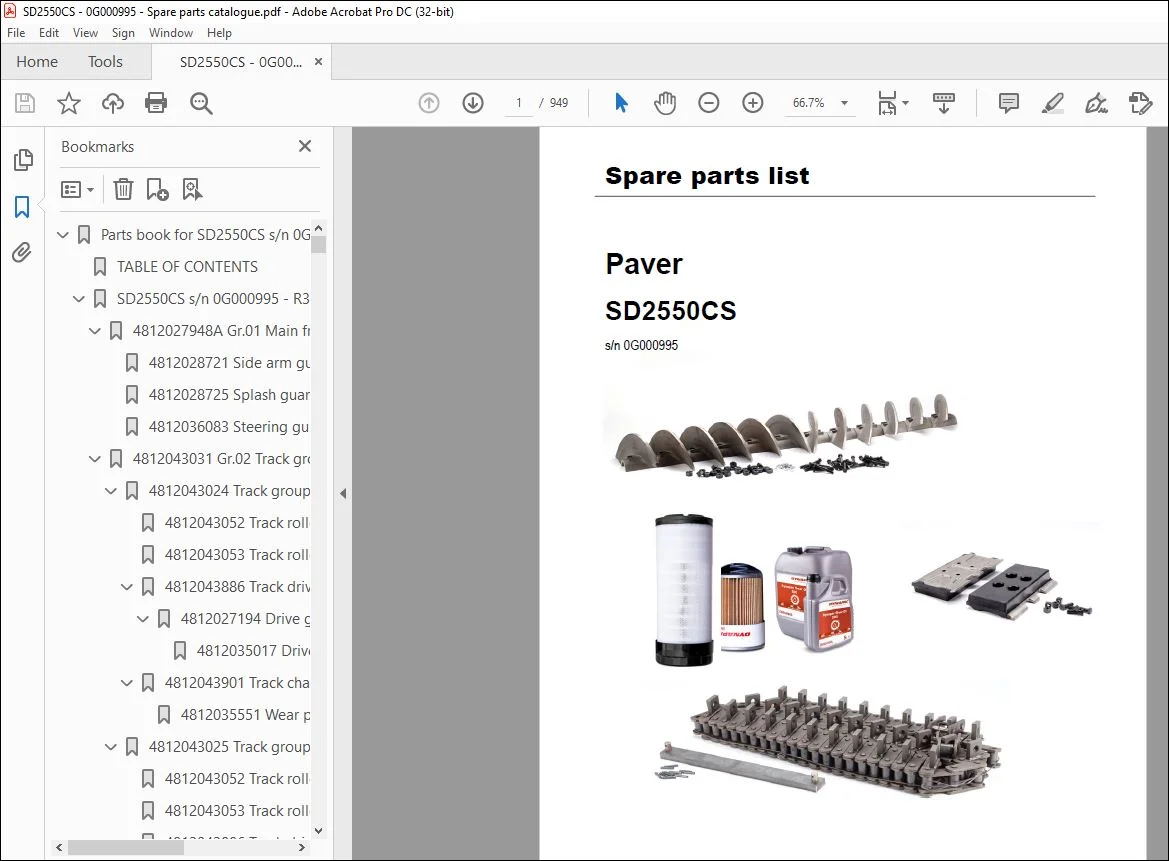

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Dynapac Paver SD2550CS Spare parts list Manual SN0G000995 – PDF DOWNLOAD

SD2550CS s/n 0G000995 – R300TV s/n 3101019 1
SD2550CS s/n 0G000995 – R300TV s/n 3101019
X 4812027948A Gr.01 Main frame 9
Gr.01 Hauptrahmen
4812028721 Side arm guiding 10
Holmfuehrung
4812028725 Splash guard 11
Mischgutabweiser
4812036083 Steering guide 12
Peilstab, kpl.
4812043031 Gr.02 Track group 13
Gr.02 Laufwerk
4812043024 Track group, long, r.h. 14
Laufwerk, lang, re.
4812043052 Track roller 16
Laufrolle
4812043053 Track roller 17
Laufrolle
4812043886 Track drive 18
Laufwerksantrieb
4812027194 Drive gear box 19
Fahrgetriebe
4812035017 Drive gear box 20
Fahrgetriebe
4812043901 Track chain 21
Raupenkette
4812035551 Wear part kit rubber plates 22
Verschleissteilsatz Gummibodenplatten
4812043025 Track group, long, l.h. 23
Laufwerk, lang, li.
4812043052 Track roller 16
Laufrolle
4812043053 Track roller 17
Laufrolle
4812043886 Track drive 18
Laufwerksantrieb
4812027194 Drive gear box 19
Fahrgetriebe
4812035017 Drive gear box 20
Fahrgetriebe
4812043901 Track chain 21
Raupenkette
4812035551 Wear part kit rubber plates 22
Verschleissteilsatz Gummibodenplatten
4812044050 Track group support 32
Laufwerkslagerung
4812043329 Track cleaner, cpl. 33
Fahrspurreiniger, kpl.
TOC 2
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812043340 Track cleaner 34
Fahrspurreiniger
4812043349 Locking laver 35
Feststellhebel
X 4812027763 Gr.02 Track group 37
Gr.02 Laufwerk
4812027755 Track group, long, l.h. 38
Laufwerk, lang, li.
4812035017 Drive gear box 20
Fahrgetriebe
4812035551 Wear part kit rubber plates 22
Verschleissteilsatz Gummibodenplatten
4812027756 Track group, long, r.h. 43
Laufwerk, lang, re.
4812035017 Drive gear box 20
Fahrgetriebe
4812035551 Wear part kit rubber plates 22
Verschleissteilsatz Gummibodenplatten
4812028439 Track cleaner, cpl. l.h. and r.h. 48
Fahrspurreiniger, kpl. li. und re.
4812030910 Scraper, l.h. 49
Abstreifer, li.
4812030911 Scraper, r.h. 50
Abstreifer, re.
X 4812030492A Gr.03 Push roller, hydraulic 51
Gr.03 Schubrolle, hydraulisch
4812046568 Pillow block 52
Stehlager
4812027642 Hydraulic, push roller 53
Hydraulik, Schubrolle
4812033247 Control block 55
Steuerblock
X Gr.04 Conveyor 57
Gr.04 Lattenrost
4812027438 Conveyor drive 58
Lattenrostantrieb
4812026817 Conveyor turn 59
Lattenrostumlenkung
4812026815 Tensioner 60
Spannzylinder
4812028402 Wear part kit conveyor plates 61
Verschleissteilsatz Lattenrostbleche
D635060800A Chain guide 62
Kettenfuehrung
4812028403 Wear part kit conveyor guide plates 63
Verschleissteils. Lattenrostleitbleche
X 4812028401A Gr.04 Conveyor, double no. of bars 65
Gr.04 Lattenrost, dopp. Stege
TOC 3
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812028516 Wear part kit conveyor chain 66
Verschleissteilsatz Lattenrostkette
4812031231 Conveyor motor 67
Lattenrostmotor
4812029121 Hydraulic conveyor 68
Hydrl. Lattenrost
4812029121A Hydraulic conveyor 69
Hydrl. Lattenrost
4812030488A Conveyor limit switch, PLC 70
Lattenrostendschalter SPS kpl.
4812044937 Conveyor limit switch, r.h. 71
Lattenrostendschalter, re.
4812044936 Conceyor limit switch, l.h. 72
Lattenrostendschalter, li.
4812044750 Gr.05 Thermo hopper, Bulk material flap 73
Gr.05 Thermo Mulde m. Schuettgkl.
4812044753 Thermo hopper, l.h. 74
Thermo Mulde, li.
4812029458 Hopper lock 75
Muldensicherung
4812044754 Thermo hopper, r.h. 76
Thermo Mulde, re.
4812029458 Hopper lock 75
Muldensicherung
4812028563 Bulk material flap 78
Schuettgutklappe
4812044751 Gr.05 Thermo hopper, front hopper flap 79
Gr.05 Thermo Mulde m. Frontm.kl.
4812044755 Thermo hopper, l.h. 80
Thermo Mulde, li.
4812029458 Hopper lock 75
Muldensicherung
4812044756 Thermo hopper, r.h. 82
Thermo Mulde, re.
4812029458 Hopper lock 75
Muldensicherung
4812028712 Front hopper, middle, long 84
Frontmulde, mitte, lang
4812027636 Hydraulic, front flap 85
Hydraulik, Frontklappe
4812030415 Front hopper, l.h. 86
Frontmulde, li.
4812030416 Front hopper, r.h. 87
Frontmulde, re.
4812029004 Gr.05 Hopper, hydraulic 89
Gr.05 Mulde, hydraulisch
4812029003 Hopper, l.h. 90
Mulde, li.
TOC 4
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029458 Hopper lock 75
Muldensicherung
4812029037 Hopper, r.h. 92
Mulde, re.
4812029458 Hopper lock 75
Muldensicherung
4812028712 Front hopper, middle, long 84
Frontmulde, mitte, lang
4812027636 Hydraulic, front flap 85
Hydraulik, Frontklappe
4812027432 Front hopper, l.h. 96
Frontmulde, li.
4812027433 Front hopper, r.h. 97
Frontmulde, re.
4812031995 Gr.05 Hopper 99
Gr.05 Mulde
4812031998 Hopper, l.h. 100
Mulde, li.
4812029458 Hopper lock 75
Muldensicherung
4812031999 Hopper, r.h. 102
Mulde, re.
4812029458 Hopper lock 75
Muldensicherung
4812028563 Bulk material flap 78
Schuettgutklappe
X 4812031995 Gr.05 Hopper 99
Gr.05 Mulde
4812031998 Hopper, l.h. 100
Mulde, li.
4812029458 Hopper lock 75
Muldensicherung
4812031999 Hopper, r.h. 102
Mulde, re.
4812029458 Hopper lock 75
Muldensicherung
4812028563 Bulk material flap 78
Schuettgutklappe
X 4812027553 Gr.06 Side screed arms, hydr. locked 111
Gr.06 Holme, hydr. verriegelt
4812029165 Side screed arm, l.h. 113
Holm, li.
4720000097 Side arm guiding 115
Holmfuehrung
4812029197 Side screed arm, r.h. 116
Holm, re.
4720000097 Side arm guiding 115
Holmfuehrung
TOC 5
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029191 Locking, hydraulic 119
Verriegelung, hydraulisch
4812027609 Hydraulic 120
Hydraulik
4812033247 Control block 55
Steuerblock
XX 4812030251A Gr.07 Drive TIER 3 123
Gr.07 Antrieb TIER 3
4812026687 Engine 124
Dieselmotor
4812039040 Combined cooler / air filter 125
Kombikuehler / Luftfilter
4812038352 Combined cooler 128
Kombikuehler
4812010983 Combined cooler / air filter 129
Kombikuehler / Luftfilter
4812010984 Combined cooler 132
Kombikuehler
4812008735 Combined cooler 133
Kombikuehler
4812028928 Fuel tank 134
Kraftstofftank
4812028928 Fuel tank 134
Kraftstofftank
4812030294 Attaching parts 138
Anbauteile Motor
4812030230 Muffler 140
Schalldaempfer
4812037845 End pipe / rotary feedthrough 141
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 142
Verbindungsstange
4812030290 Fuel system 143
Kraftstoffanlage
4812046937 Engine support 144
Motoraufhaengung
4812046937A Engine support 145
Motoraufhaengung
4812005952 Cable W12 146
Kabel W12
Service parts 149
Serviceteile
4812032787 Gr.07 Drive TIER 4i 151
Gr.07 Antrieb TIER 4i
4812026135 Engine 152
Dieselmotor
4812031182 Combined cooler / air filter 153
Kombikuehler / Luftfilter
TOC 6
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812038352 Combined cooler 128
Kombikuehler
4812039150 Hose 157
Schlauch
4812031182A Combined cooler / air filter 158
Kombikuehler / Luftfilter
4812038352 Combined cooler 128
Kombikuehler
4812039150 Hose 157
Schlauch
4812028928 Fuel tank 134
Kraftstofftank
4812030294 Attaching parts 138
Anbauteile Motor
4812030280 Engine support 167
Motoraufhaengung
4812030356 Muffler 168
Schalldaempfer
4812041871 Particle filter 169
Partikelfilter
4812037863 End pipe / push variant 170
Abgasendrohr Steckvariante
4812037845 End pipe / rotary feedthrough 141
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 142
Verbindungsstange
4812032010 Fuel system 173
Kraftstoffanlage
4812033156 Electric parts Tier 4 174
E-Teile Tier 4
4812046340 Electric / heating 175
Elektrik / Heizung
4812009670 Cable W50 176
Kabel W50
4812005953 Cable W12 177
Kabel W12
4812009668 Cable W12 180
Kabel W12
Service parts 183
Serviceteile
4812041871 Particle filter 169
Partikelfilter
X 4812039759 Gr.08 Split gear 187
Gr.08 Stirnradgetriebe
4812038966 Split gear 188
Stirnradgetriebe
4812009002 Motor coupling 191
Motorkupplung
TOC 7
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812037689 Gear oil drain 192
Getriebeoelablass
X Gr.08 Split gear box 193
Gr.08 Pumpenverteilergetriebe
4812026128 Pump 195
Pumpe
4812026140 Pump 196
Pumpe
4812026132 Pump 197
Pumpe
Gr.08 Split gear box, w. suction 199
Gr.08 Pumpenverteilergetriebe, m. Absaugung
4812026128 Pump 195
Pumpe
4812026140 Pump 196
Pumpe
4812026132 Pump 197
Pumpe
X 4812038608A Gr.09 Hydraulic 205
Gr.09 Hydraulik
4812027654 Hydraulic, drive system 207
Hydraulik, Fahrantrieb
4812026146 Pump 210
Pumpe
4812026522 Manual pump 211
Handpumpe
4812026131 Pump 212
Pumpe
4812027655 Hydraulic, auger 213
Hydraulik, Schnecke
4812026128 Pump 195
Pumpe
4812027656A Hydraulic, conveyor 216
Hydraulik, Lattenrost
4812010974 Connecting plate 219
Anschlussplatte
4812010925 Connecting plate 220
Anschlussplatte
4812031533 Variable displacement pump 221
Verstellpumpe
4812007012 Control block 222
Steuerblock
4812046992 Hydraulic, tamper/vibration 223
Hydraulik, Stampfer/Vibration
4812026526 Control block 225
Steuerblock
4812038622 Work hydraulic 226
Arbeitshydraulik
TOC 8
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026616 Control block 230
Steuerblock
4812036359 Control block 231
Steuerblock
4812036358 Control block 232
Steuerblock
4812033967 Control block 233
Steuerblock
D964006104 Filter 234
Filter
4812029598 Control block 235
Steuerblock
4812038622A Work hydraulic 236
Arbeitshydraulik
4812026616 Control block 230
Steuerblock
4812036359 Control block 231
Steuerblock
4812036358 Control block 232
Steuerblock
4812033967 Control block 233
Steuerblock
D964006104 Filter 234
Filter
4812029598 Control block 235
Steuerblock
4812044676 Add on kit 246
Nachruestsatz
4812027659 Hydraulic, fan 247
Hydraulik, Luefter
D964006104 Filter 234
Filter
4812027659A Hydraulic, fan 250
Hydraulik, Luefter
4812044338 Filter 252
Filter
4812032615 Hydraulic tank, collector 253
Hydrauliktank, Sammler
4812028192 Hydraulic tank, cpl. 254
Hydrauliktank, kpl.
4812009435 Return suction filter 255
Ruecklauf-Saugfilter
4812032615A Hydraulic tank, collector 256
Hydrauliktank, Sammler
4812028192A Hydraulic tank, cpl. 257
Hydrauliktank, kpl.
4812009435 Return suction filter 255
Ruecklauf-Saugfilter
TOC 9
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812035052 Ganged valve support 260
Ventilblockhalter
4812035032A Hose package screed 616 / 617 261
Schlauchpaket Bohle 616 / 617
4812036460 Screed in / out 262
Bohle ein / aus
4812035034A Tamper / Vibration 263
Stampfer / Vibration
4812007545 Hose package screed R300 Konstant / constant 265
Schlauchpaket Bohle R300 Konstant / constant
4812036353A Screed in / out 266
Bohle ein / aus
4812007542 Tamper / Vibration Konstant / constant 267
Stampfer / Vibration Konstant / constant
4812007541 Hose package screed R300 Konstant / constant 269
Schlauchpaket Bohle R300 + hyd. VT Konstant /
constant
4812007509 Screed in / out R300 VT 270
Bohle ein / aus R300 VT
4812007542 Tamper / Vibration Konstant / constant 267
Stampfer / Vibration Konstant / constant
4812037372 Hose package roof profile 616/617 273
Schlauchpaket Dachprofil 616/617
4812037363A Hose package screed 616 / 617 274
Schlauchpaket Bohle 616 / 617
4812036460 Screed in / out 262
Bohle ein / aus
4812036309 Hose package screed R300 Verstell / variable 276
Schlauchpaket Bohle R300 Verstell / variable
4812036353A Screed in / out 266
Bohle ein / aus
4812036364 Tamper / Vibration 278
Stampfer / Vibration
4812007508 Hose package screed R300 Verstell / variable 280
Schlauchpaket Bohle R300 + hyd. VT Verstell /
variable
4812007509 Screed in / out R300 VT 270
Bohle ein / aus R300 VT
4812036364 Tamper / Vibration 278
Stampfer / Vibration
Cylinder schema 284
Zylinderuebersicht
X 4812038539 Gr.10 Electric 287
Gr.10 Elektrik
4812029470 Electric, PLC 288
Elektrik, SPS
4812028945 Junction box 291
Klemmenkasten
TOC 10
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812038534 Operator desk 296
Bedienpult
4812038371 Vandalism protection 299
Vandalismusschutz
4812227674 Vandalism protection 300
Vandalismusschutz
4812029597 Cable W11 301
Kabel W11
4812038540 Wiring 302
Verdrahtung
4812029580 Cable W1 312
Kabel W1
4812029581 Cable W2 313
Kabel W2
4812029589 Cable W3 314
Kabel W3
4812038524 Cable W4 315
Kabel W4
4812029590 Cable W5 316
Kabel W5
4812038525 Cable W6 317
Kabel W6
4812038526 Cable W7 318
Kabel W7
4812038527 Cable W8 319
Kabel W8
4812029595 Cable W9 320
Kabel W9
4812029596 Cable W10 321
Kabel W10
4812029858 Cable harness W13 322
Kabelbaum W13
4812029860 Cable harness W15 324
Kabelbaum W15
4812029861 Cable harness W16 326
Kabelbaum W16
4812029862 Cable harness W17 328
Kabelbaum W17
4812038555 Cable harness W19 329
Kabelbaum W19
4812038554 Cable W19 330
Kabel W19
4812033060 Mounting parts W19 333
Montageteile W19
D977436121 Ground strap 334
Masseband
4812029597 Cable W11 301
Kabel W11
TOC 11
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026356 Steering unit 336
Lenkungseinheit
4812038587 Remote control 337
Fernbedienung
4812009789 Remote control 338
Fernbedienung
4812041717 Gr.11 Op. platf., moveable, roof, short 339
Gr.11 Bed.stand, verschiebb., Dach, kurz
4812041577 Operation platform V3, moveable, roof, short 340
Bedienstand V3, verschiebb., Dach, kurz
4812041414 Platform, moveable 341
Plattform verschiebbar
4812040753 Platform 342
Plattform
4812041298 Bottom plate, middle 344
Bodenplatte, mitte
4812041406 Railing, side 345
Gelaender, Seite
4812041254 Railing, front 346
Gelaender, vorne
4812041408 Track shoe 347
Bodenplatte
4812040290 Linear guide 348
Linearfuehrung vorne kpl.
4812040799 Console. l.h. 350
Konsole, li.
4812040830 Seat retainer 351
Sitzaufnahme
4812041041 Console, r.h. 352
Konsole, re.
4812041042 Seat retainer 353
Sitzaufnahme
4812040752 Support operator desk, foldable 354
Bedienpulttraeger schwenkbar
4812040864 Roof, short, cpl. 356
Wetterdach, kurz kpl.
4812040471 Roof, short 357
Dach, kurz
4812040344 Front frame 358
Frontrahmen
4812040391 Roof frame 359
Dachrahmen
4812040327 Joint 360
Gelenk B-Saeule li. kpl.
4812040329 Joint 361
Gelenk B-Saeule re. kpl.
4812043406 Roof hydraulic 362
Dachhydraulik
TOC 12
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812043525 Hydr. roof adjustment 363
Hydr. Wetterdachverstellung
4812033253 Wiring roof 364
Verdrahtung Dach
4812033224 Cable W25 365
Kabel W25
4812037524 Lamp holder 366
Lampenhalter
4812029859 Cable harness W14 367
Kabelbaum W14
4812037845 End pipe / rotary feedthrough 141
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 142
Verbindungsstange
4812027610 Hydraulic, operation platform 371
Hydraulik, Bedienstand
4812033247 Control block 55
Steuerblock
4812041720 Gr.11 Op. platf., moveable, roof, long 373
Gr.11 Bed.stand, verschiebb., Dach, lang
4812041580 Operation platform V3, moveable, roof 374
Bedienstand V3, versch, W-Dach
4812041414 Platform, moveable 341
Plattform verschiebbar
4812040753 Platform 342
Plattform
4812041298 Bottom plate, middle 344
Bodenplatte, mitte
4812041406 Railing, side 345
Gelaender, Seite
4812041254 Railing, front 346
Gelaender, vorne
4812041408 Track shoe 347
Bodenplatte
4812040290 Linear guide 348
Linearfuehrung vorne kpl.
4812040799 Console. l.h. 350
Konsole, li.
4812040830 Seat retainer 351
Sitzaufnahme
4812041041 Console, r.h. 352
Konsole, re.
4812041042 Seat retainer 353
Sitzaufnahme
4812040752 Support operator desk, foldable 354
Bedienpulttraeger schwenkbar
4812040865 Roof, long, cpl. 390
Wetterdach, lang kpl.
TOC 13
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812040344 Front frame 358
Frontrahmen
4812040391 Roof frame 359
Dachrahmen
4812040503 Roof, long 393
Dach, lang
4812040327 Joint 360
Gelenk B-Saeule li. kpl.
4812040329 Joint 361
Gelenk B-Saeule re. kpl.
4812043406 Roof hydraulic 362
Dachhydraulik
4812043525 Hydr. roof adjustment 363
Hydr. Wetterdachverstellung
4812033253 Wiring roof 364
Verdrahtung Dach
4812033224 Cable W25 365
Kabel W25
4812037524 Lamp holder 366
Lampenhalter
4812029859 Cable harness W14 367
Kabelbaum W14
4812037845 End pipe / rotary feedthrough 141
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 142
Verbindungsstange
4812027610 Hydraulic, operation platform 371
Hydraulik, Bedienstand
4812033247 Control block 55
Steuerblock
X 4812033337 Gr.11 Op. platf., moveable, roof, short 407
Gr.11 Bed.stand, verschiebb., Dach, kurz
4812030582 Operation platform, moveable 408
Bedienstand, verschiebbar
4812030610 Operation platform, moveable 409
Bedienstand, verschiebbar
4812040799 Console. l.h. 350
Konsole, li.
4812040830 Seat retainer 351
Sitzaufnahme
4812041041 Console, r.h. 352
Konsole, re.
4812041042 Seat retainer 353
Sitzaufnahme
4812036917 Guiding, front 416
Fuehrung, vorn
4812040752 Support operator desk, foldable 354
Bedienpulttraeger schwenkbar
TOC 14
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029859 Cable harness W14 367
Kabelbaum W14
4812033253 Wiring roof 364
Verdrahtung Dach
4812033224 Cable W25 365
Kabel W25
4812030616 Roof frame 423
Dachrahmen
4812036948 Roof hydraulic 425
Dachhydraulik
4812033253 Wiring roof 364
Verdrahtung Dach
4812033224 Cable W25 365
Kabel W25
4812037029 Roof, short 428
Dach, kurz
4812037524 Lamp holder 366
Lampenhalter
4812037029 Roof, short 428
Dach, kurz
4812041845 Safety bow 431
Sicherungsbuegel
4812041017 Safety bow 432
Sicherungsbuegel
4812027610 Hydraulic, operation platform 371
Hydraulik, Bedienstand
4812033247 Control block 55
Steuerblock
4812044672 Gr.12 Covering Isoliert 435
Gr.12 Verkleidung Isoliert
4812034799 Bulk head 438
Trennwand
4812030755 Hood fastener 439
Haubenhalter
4812030891 Intermediate section 440
Mittelstueck
4812034771 Air guide, r.h. 441
Luftfuehrungsblech, re.
4812034772 Air guide, rear 442
Luftfuehrungsblech, hinten
4812034763 Support plate, l.h. 443
Blechtasche, li.
4812034767 Support plate, r.h. 444
Blechtasche, re.
4812034770 Air guide, l.h. 445
Luftfuehrungsblech, li.
4812034779 Retainer 446
Halter
TOC 15
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812034776 Cover 447
Abdeckung
4812044351 Door 448
Tuer
4812041407 Support rod 450
Haltestange
4812034765 Door 451
Tuer
4812041407 Support rod 450
Haltestange
4812033167 Stop bolt 453
Rastbolzen
4812044306 Hood center part, r.h. 454
Haube MT, re.
4812034713 Locking 455
Verriegelung
4812044371 Hood center part, l.h. 456
Haube MT, li.
4812034713 Locking 455
Verriegelung
4812033243 Covering center part, l.h. 458
Verkleidung MT. li.
4812033244 Covering center part, r.h. 459
Verkleidung MT, re.
4812044596 Disc frame 460
Lamellenrahmen
4812034891 Cover, r.h. 461
Abdeckung, re.
4812034849 Cover, l.h. 462
Abdeckung, li.
X 4812030826 Gr.12 Covering 463
Gr.12 Verkleidung
4812030755 Hood fastener 439
Haubenhalter
4812030891 Intermediate section 440
Mittelstueck
4812034712 Door 468
Tuer
4812041407 Support rod 450
Haltestange
4812034765 Door 451
Tuer
4812041407 Support rod 450
Haltestange
4812033167 Stop bolt 453
Rastbolzen
4812032211 Hood center part, r.h. 473
Haube MT, re.
TOC 16
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812034713 Locking 455
Verriegelung
4812032151 Hood center part, l.h. 475
Haube MT, li.
4812034713 Locking 455
Verriegelung
4812033243 Covering center part, l.h. 458
Verkleidung MT. li.
4812033244 Covering center part, r.h. 459
Verkleidung MT, re.
4812032307 Disc frame 479
Lamellenrahmen
4812034763 Support plate, l.h. 443
Blechtasche, li.
4812034767 Support plate, r.h. 444
Blechtasche, re.
4812034770 Air guide, l.h. 445
Luftfuehrungsblech, li.
4812034771 Air guide, r.h. 441
Luftfuehrungsblech, re.
4812034772 Air guide, rear 442
Luftfuehrungsblech, hinten
4812034776 Cover 447
Abdeckung
4812034779 Retainer 446
Halter
4812034799 Bulk head 438
Trennwand
4812034849 Cover, l.h. 462
Abdeckung, li.
4812034891 Cover, r.h. 461
Abdeckung, re.
4812039571 Gr.12 Ascension f. Varioscreed / f. Variobohle 491
Gr.12 Aufstieg f. Varioscreed / f. Variobohle
4812039193 Ascent, middle 492
Aufstieg, Mitte
4812038797 Ascent, l.h. 493
Aufstieg, li.
4812039420 Ascent, r.h. 495
Aufstieg, re.
4812039563 Box 497
Kasten
X 4812039573 Gr.12 Ascension für R- Bohlen 499
Gr.12 Aufstieg für R- Bohlen
4812039568 Ascent, middle 500
Aufstieg, Mitte
4812038797 Ascent, l.h. 493
Aufstieg, li.
TOC 17
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812039420 Ascent, r.h. 495
Aufstieg, re.
4812039563 Box 497
Kasten
X 4812031064 Gr.13 Auger Ø500mm, 2,50m 507
Gr.13 Schnecke Ø500mm, 2,50m
4812031823 Auger Ø500mm, basic width 508
Schnecke Ø500mm, Grundbreite
4812027684 Auger box 509
Schneckenkasten
4812026736 Outer support 511
Aussenlager
4812004559 Auger support 513
Schneckenlager
4812027479 Mounting parts 514
Montageteile
4812027736 Wear part kit auger wing Ø500mm 515
Verschleissteilsatz Schneckenfl. Ø500mm
4812027592 Auger gear 516
Schneckengetriebe
4812034819 Spare parts gear 517
Ersatzteile Getriebe
4812045075 Auger gear 518
Schneckengetriebe
4812047232 Gr.13 Auger Ø500mm, 3,14m 519
Gr.13 Schnecke Ø500mm, 3,14m
4812047188 Extension part f. auger Ø500mm 520
Anbauteile f. Schnecke Ø500mm MA
4812031954 Auger Ø500mm, 3,14m 521
Schnecke Ø500mm, 3,14m
4812047236 Gr.13 Auger Ø500mm, 3,78m 523
Gr.13 Schnecke Ø500mm, 3,78m
4812047191 Extension part f. auger Ø500mm 524
Anbauteile f. Schnecke Ø500mm MA
4812032079 Auger Ø500mm, 3,78m 525
Schnecke Ø500mm, 3,78m
4812032541 additional Extension parts 526
weitere Anbauteile
4812047240 Gr.13 Auger Ø500mm, 4,42m 527
Gr.13 Schnecke Ø500mm, 4,42m
4812047194 Extension part f. auger Ø500mm 528
Anbauteile f. Schnecke Ø500mm MA
4812032360 Auger Ø500mm, 4,42m 529
Schnecke Ø500mm, 4,42m
4812047244 Gr.13 Auger Ø500mm, 5,06m 531
Gr.13 Schnecke Ø500mm, 5,06m
TOC 18
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812047197 Extension part f. auger Ø500mm 532
Anbauteile f. Schnecke Ø500mm MA
4812032380 Auger Ø500mm, 5,06m 533
Schnecke Ø500mm, 5,06m
4812032543 additional Extension parts 534
weitere Anbauteile
4812047248 Gr.13 Auger Ø500mm, 5,70m 535
Gr.13 Schnecke Ø500mm, 5,70m
4812047200 Extension part f. auger Ø500mm 536
Anbauteile f. Schnecke Ø500mm MA
4812032379 Auger Ø500mm, 5,70m 537
Schnecke Ø500mm, 5,70m
4812032541 additional Extension parts 526
weitere Anbauteile
4812047253 Gr.13 Auger Ø500mm, 6,34m 539
Gr.13 Schnecke Ø500mm, 6,34m
4812047205 Extension part f. auger Ø500mm 540
Anbauteile f. Schnecke Ø500mm MA
4812032408 Auger Ø500mm, 6,98m 541
Schnecke Ø500mm, 6,98m
4812032544 additional Extension parts 542
weitere Anbauteile
4812047258 Gr.13 Auger Ø500mm, 6,98m 543
Gr.13 Schnecke Ø500mm, 6,98m
4812047209 Extension part f. auger Ø500mm 544
Anbauteile f. Schnecke Ø500mm MA
4812032412 Auger Ø500mm, 6,98m 545
Schnecke Ø500mm, 6,98m
4812032502 additional Extension parts 546
weitere Anbauteile
4812047263 Gr.13 Auger Ø500mm, 7,62m 547
Gr.13 Schnecke Ø500mm, 7,62m
4812047213 Extension part f. auger Ø500mm 548
Anbauteile f. Schnecke Ø500mm MA
4812032418 Auger Ø500mm, 7,62m 550
Schnecke Ø500mm, 7,62m
4812032541 additional Extension parts 526
weitere Anbauteile
4812047267 Gr.13 Auger Ø500mm, 8,26m 553
Gr.13 Schnecke Ø500mm, 8,26m
4812047216 Extension part f. auger Ø500mm 554
Anbauteile f. Schnecke Ø500mm MA
4812032422 Auger Ø500mm, 8,26m 555
Schnecke Ø500mm, 8,26m
X 4812047270 Gr.13 Auger Ø500mm, 8,90m 557
Gr.13 Schnecke Ø500mm, 8,90m
TOC 19
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812047219 Extension part f. auger Ø500mm 558
Anbauteile f. Schnecke Ø500mm MA
4812032434 Auger Ø500mm, 8,90m 560
Schnecke Ø500mm, 8,90m
4812032541 additional Extension parts 526
weitere Anbauteile
4812047272 Gr.13 Auger Ø500mm, 9,54m 563
Gr.13 Schnecke Ø500mm, 9,54m
4812047221 Extension part f. auger Ø500mm 564
Anbauteile f. Schnecke Ø500mm MA
4812032436 Auger Ø500mm, 9,54m 566
Schnecke Ø500mm, 9,54m
4812032541 additional Extension parts 526
weitere Anbauteile
4812047274 Gr.13 Auger Ø500mm, 10,18m 569
Gr.13 Schnecke Ø500mm, 10,18m
4812047223 Extension part f. auger Ø500mm 570
Anbauteile f. Schnecke Ø500mm MA
4812032438 Auger Ø500mm, 10,18m 572
Schnecke Ø500mm, 10,18m
4812032544 additional Extension parts 542
weitere Anbauteile
4812047276 Gr.13 Auger Ø500mm, 10,82m 575
Gr.13 Schnecke Ø500mm, 10,82m
4812047225 Extension part f. auger Ø500mm 576
Anbauteile f. Schnecke Ø500mm MA
4812032440 Auger Ø500mm, 10,82m 577
Schnecke Ø500mm, 10,82m
4812032502 additional Extension parts 546
weitere Anbauteile
4812047277 Gr.13 Auger Ø500mm, 11,46m 579
Gr.13 Schnecke Ø500mm, 11,46m
4812047226 Extension part f. auger Ø500mm 580
Anbauteile f. Schnecke Ø500mm MA
4812032442 Auger Ø500mm, 11,46m 582
Schnecke Ø500mm, 11,46m
4812032541 additional Extension parts 526
weitere Anbauteile
4812047278 Gr.13 Auger Ø500mm, 12,10m 585
Gr.13 Schnecke Ø500mm, 12,10m
4812047227 Extension part f. auger Ø500mm 586
Anbauteile f. Schnecke Ø500mm MA
4812032443 Auger Ø500mm, 12,10m 587
Schnecke Ø500mm, 12,10m
4812047279 Gr.13 Auger Ø500mm, 12,74m 589
Gr.13 Schnecke Ø500mm, 12,74m
TOC 20
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812047228 Extension part f. auger Ø500mm 590
Anbauteile f. Schnecke Ø500mm MA
4812032444 Auger Ø500mm, 12,74m 592
Schnecke Ø500mm, 12,74m
4812032552 additional Extension parts 593
weitere Anbauteile
X Gr.13 Auger extensions 595
Gr.13 Schneckenverbreiterungen
4720000140 Auger extension, l.h. L:320mm 599
Schneckenverl., li. L:320mm
4720000816 Auger extension, r.h. L:320mm 600
Schneckenverl., re. L:320mm
4720000818 Auger extension, l.h. L:640mm 601
Schneckenverl., li. L:640mm
4720000137 Auger extension, r.h. L:640mm 602
Schneckenverl., re. L:640mm
4720000138 Auger extension, l.h. L:960mm 603
Schneckenverl., li. L:960mm
4720000139 Auger extension, r.h. L:960mm 604
Schneckenverl., re. L:960mm
4812028794 Material tunnel, cpl. L:320mm 605
Materialschacht, kpl. L:320mm
4812028792 Material tunnel, cpl. L:640mm 606
Materialschacht, kpl. L:640mm
4812030927 Material tunnel, cpl. L:960mm 607
Materialschacht, kpl. L:960mm
4812028782 Strut material duct, l.h. L:960mm 608
Abstr.-schacht, li. L:960mm
4812028787 Strut material duct, r.h. L:960mm 609
Abstr.-schacht, re. L:960mm
4812028789 Strut material duct L:960mm 610
Abstrebungsschacht L:960mm
4812031805 End support, cpl. 611
Endlager, kpl.
D439082200 End support 612
Endlager
4812031804 Outer support 614
Aussenlager
D438081200 End support 615
Endlager
4812029259 Brace 617
Abstrebung
4812028882 Cross struts 619
Verstrebung
4812032195 Auger wing Ø380mm, l.h. 620
Schneckenfluegel Ø380mm, li.
4812032196 Auger wing Ø380mm, r.h. 621
Schneckenfluegel Ø380mm, re.
TOC 21
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812030868 additional Extension parts 622
weitere Anbauteile
4812030869 additional Extension parts 623
weitere Anbauteile
4812032496 additional Extension parts 624
weitere Anbauteile
4812030870 additional Extension parts 625
weitere Anbauteile
X Gr.14 Inscription, Tools, Accessories 627
Gr.14 Beschriftung, Werkzeug, Zubehoer
4812036436 Decals tracked paver 628
Schilder Kettenfertiger
Inscription 630
Beschriftung
4812035048 Tools and accessories 631
Werkzeug und Zubehoer
4812009821 Tools and accessories 632
Werkzeug und Zubehoer
4812035580 Tools and accessories (Rus) 633
Werkzeug und Zubehoer (Rus)
4812038453 Infrared thermometer 634
Infrarotthermometer
D978000024 Welding protection 635
Schweissschutzwaechter
4812005418 Test adapter 636
Pruefadapter
Replace key 637
Ersatzschluessel
Gr.15 Options 639
Gr.15 Optionen
4812006037 Fume control 641
Absauganlage
4812045091 Blower 643
Geblaese
4812044912 Oil drain 644
Oelablass
4812006393 Hydr. fume control 645
Hydr. Absaugung
X 4812038654 without fume absorbing system 647
ohne Absaugung
4812038583 without fume absorbing system 648
ohne Absaugung
4812028730 Maintenance lid 649
Wartungsklappe
4812011195 Maintenance lid 650
Wartungsklappe
4812028733 Cover 651
Tunnelabdeckblech
TOC 22
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
X 4812041091 Indicator thickness 653
Anzeiger Einbaudicke
4812041093 Pointer 654
Zeiger
X 4812035458 Drivers seat Standard, Cobo, kpl 655
Fahrersitz Standard, Cobo, kpl
4812035452 Drivers seat Grammer, beheizbar 657
Fahrersitz Grammer, beheizbar
4812030001 Seat heater 658
Sitzheizung
X 4812027698 Hydr. hight adj. auger 659
Hydrl. hoehenverst. Schnecke
4812027603 Hydraulic, auger 660
Hydraulik, Schnecke
X 4812031793 Auger limit switch ultrasonic 661
Schneckenendschalter Ultraschall
4812228334 Retainer 662
Halter
4812032431 Electric 663
Elektrik
4812041024 Material chute 665
Materialschaechte klappb.
4812032415 Bio hydraulic oil / Panolin 667
Bio Hydraulikoel / Pandolin
4812027607 Hydr. partial flow filter 668
Hydrl. Nebenstromfilter
D964013553 Partial flow filter 669
Nebenstromfilter
4812045427 Material tunnel installation kit 671
Materialschacht 230-Anbau-KIT
4812045416 Material tunnel 230 672
Materialschacht 230
4812045421 Protection cover 673
Schuerze
X 4812035023 Spot light for auger 675
Scheinwerfer f. Schneckenraum
4812028823 Spot light 676
Scheinwerfer
4812033051 Option engine room lighting 677
Option Motorraumbeleuchtung
4812029937 Engine room lighting, electric 678
Motorraumbeleuchtung Elektrik
4812032841 Lamp interior 679
Innenleuchte
4812030003 Cable W24 680
Kabel W24
TOC 23
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812032889 Engine room lighting 681
Motorraumbeleuchtung
4812035395 Spot light 683
Arbeitsscheinwerfer
4812030495 500W Spot light 685
500W Strahler
4812036650 Halogen spot light 686
Halogenstrahler
D977900136 Halogen spot light 687
Halogenstrahler
4812036596 cable cpl. 688
Kabel kpl
4812005285 Lighting balloon 689
Leuchtballon
4812005276 Lighting balloon 690
Leuchtballon
4812036192 Rotaflare light, PLC, with roof 691
Rundumleuchte, SPS, mit Dach
4812029933 Electric rotaflare light 692
Elektrik Rundumleuchte
4812035837 Slip-on pipe 693
Aufsteckrohr
4812036227 Retainer 694
Halter
4812037881 Central lubrication 695
Zentralschmierung
4812037776 Pump 696
Pumpe
4812037777 Pump 697
Pumpe
4812037782 Kit central lubrication f. auger 699
Kit Zentralschmierung f. Schnecke
4812030073 El. option central lubrication 700
El. Option Zentralschmierung
X 4812040056 Fire extinguisher 701
Feuerloescher
4812028982 Refueling equipment 703
Betankungsanlage
4812029968 Refueling equipment 704
Betankungsanlage
4812038808 Emulsion spray system 705
Emulsionsspruehanlage
4812038837 Tank with pump 706
Tank mit Pumpe
4812042128 Hose package 708
Schlauchpaket
TOC 24
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812039908 Electric emulsion spray system 709
Elektrik Emulsionsspruehanlage
4812038790 Emulsion spray system 711
Emulsionsspruehanlage
4812038837 Tank with pump 706
Tank mit Pumpe
4812042118 Hose reel 714
Schlauchaufroller
4812039908 Electric emulsion spray system 709
Elektrik Emulsionsspruehanlage
X 4812034869 Gloria spraying device 717
Gloria-Spritze
4812029934 Back-up alarm 719
Rueckfahrwarnung
4812044828 Bucket, long 721
Kuebel, lang
4812029932 Emergency stop 722
Nothalt
4812032974 Socket, 230V 723
Steckdose, 230V
4812029936 12V installation 725
12V-Anlage
4812029971 Cable harness W23 726
Kabelbaum W23
4812002731 First-aid kit 727
Verbandkasten
X 4812030771 Auxiliary weight 729
Zusatzgewicht
4812027605 Crown adjustment 731
Hydr. Dachprofilverstellung
4812033247 Control block 55
Steuerblock
4812046393 Control block 733
Steuerblock
4812035398 Option camera 735
Option Kamera
4812032352 Camera system 736
Kamerasystem
4812043182 Mounting parts 737
Montageteile
4812043177 Holding plate 738
Halteblech
4812043196 Steering control 14m 739
Lenkautomat 14m
TOC 25
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812043252 Retainer 741
Halter
4812029931 Steering sensor 742
Lenksensor
4812036723A Generator drive, crawler, 33kVA 743
Generatorantrieb, Kette, 33kVA
4812034530A Electric / heating ab/from SN 3000547 745
Elektrik / Heizung ab/from SN 3000547
4812033507 Generatorcable 746
Generatorkabel
4812040618 Control box 747
Schaltschrank
4812039600 Vandalism protection 753
Vandalismusschutz
4812005418 Test adapter 636
Pruefadapter
4812039600 Vandalism protection 753
Vandalismusschutz
4812045965 Universal joint protection 756
Gelenkwellenschutz
4812006314 Generator drive, 60kVA 757
Generatorantrieb, 60kVA
4812045965 Universal joint protection 756
Gelenkwellenschutz
4812034537A Electric / heating 760
Elektrik / Heizung
4812032103 Generatorcable 761
Generatorkabel
4812040619 Control box 762
Schaltschrank
4812039600 Vandalism protection 753
Vandalismusschutz
4812005418 Test adapter 636
Pruefadapter
4812039600 Vandalism protection 753
Vandalismusschutz
4812008239 Wiring 771
Verdrahtung
4812038524 Cable W4 315
Kabel W4
4812038525 Cable W6 317
Kabel W6
4812038526 Cable W7 318
Kabel W7
4812038527 Cable W8 319
Kabel W8
4812042814 Gravel field kit 777
Schotter- Kette
TOC 26
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812042762 Conveyor chain, long 778
Lattenrostkette, lang
4812042830 Gusset plate 779
Verstaerkungsblech
4812042848 Bulk material flap 780
Schuettgutklappe
4812043272 Option LED working light 781
Option LED Arbeitsscheinwerfer
Gr.16 Levelling 783
Gr.16 Nivellierung
4812038489 Leveling 785
Nivellierung
D900626011 Slope transmitter 786
Neigungssensor
4812038541 Sonic-Ski 787
Sonic-Ski
4812038617 Digirotary Kit 788
Digirotary Kit
4812038616 Ultrasonic sensor 789
Ultraschallsensor
4812038602 Sensor 790
Sensor
4812011781 Box MOBA-Matic 791
Koffer MOBA-MATIC
4812041999 Big Ski 13 m cpl. 792
Big Ski 13 m kpl.
4812038564 Electric parts big ski 793
E-Teile Big Ski
4812011781 Box MOBA-Matic 791
Koffer MOBA-MATIC
4812041925 Big Ski 13 m 795
Big Ski 13 m
4812004304 Side arm support 796
Holmhalterung
4812042045 Big Ski 9 m cpl. 797
Big Ski 9 m kpl.
4812038564 Electric parts big ski 793
E-Teile Big Ski
4812011781 Box MOBA-Matic 791
Koffer MOBA-MATIC
4812042035 Big Ski 9 m 800
Big Ski 9 m
4812004304 Side arm support 796
Holmhalterung
D830031300 Trailing ski, 6m 802
Schleppski 6m
4700688225 Trailing ski, 6m 803
Schleppski 6m
TOC 27
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4700691720 Mounting parts 805
Anbauteile fuer Nivellierung
D830031400 Trailing ski, 9m 806
Schleppski 9m
4700688226 Trailing ski, 9m 807
Schleppski 9m
4700691720 Mounting parts 805
Anbauteile fuer Nivellierung
4720000701 Wire tensioner cpl. 810
Drahtspanner kpl.
4812004013 Moba gradline 2+1 811
Moba Gradline 2+1
4812004014 Moba gradline 1+1 813
Moba Gradline 1+1
4812004662 CAN-sensor kit 1+1 815
CAN-Sensorsatz 1+1
X 4812004663 CAN-sensor kit 2+1 817
CAN-Sensorsatz 2+1
X Gr.17 Doku 819
Gr.17 Doku
DVD W-A-S 11.x (for service technicans) 830
DVD W-A-S 11.x (fuer Servicetechniker)
X Gr.18 Wear part and Inspection kits TIER3 831
Gr.18 Verschleissteil- und Inspektionss. TIER3
4812028402 Wear part kit conveyor plates 61
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 63
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 66
Verschleissteilsatz Lattenrostkette
4812035552 Wear part kit conveyor drive 836
Verschleissteilsatz Lattenrostantrieb
4812035553 Wear part kit reversing roller 837
Verschleissteilsatz Umlenkrolle
4812027736 Wear part kit auger wing Ø500mm 515
Verschleissteilsatz Schneckenfl. Ø500mm
4812035551 Wear part kit rubber plates 22
Verschleissteilsatz Gummibodenplatten
4700691229 Service kit 500 h TIER 3 840
Inspektionssatz 500 h TIER 3
4812041235 Service kit 1000 h TIER 3 841
Inspektionssatz 1000 h TIER 3
4812046969 Service kit 1000 h TIER 3, stage 2 842
Inspektionssatz 1000 h TIER 3, stage 2
4812043983 Service kit 500 h Plus TIER 3 843
Servicesatz 500 h Plus TIER 3
TOC 28
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
Lubricants and operating substances T3 844
Betriebsstoffe T3
4812045783 Hopper rubber kit, standard 846
Muldengummi-Kit, standard
4812007262 Hopper rubber kit, standard 847
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 848
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 849
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 850
Muldengummi-Kit, standard, hydr. Mulde
Gr.18 Wear part and Inspection kits TIER 4i 851
Gr.18 Verschleissteil- und Inspektionss. TIER 4i
4812028402 Wear part kit conveyor plates 61
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 63
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 66
Verschleissteilsatz Lattenrostkette
4812035552 Wear part kit conveyor drive 836
Verschleissteilsatz Lattenrostantrieb
4812035553 Wear part kit reversing roller 837
Verschleissteilsatz Umlenkrolle
4812027736 Wear part kit auger wing Ø500mm 515
Verschleissteilsatz Schneckenfl. Ø500mm
4812035551 Wear part kit rubber plates 22
Verschleissteilsatz Gummibodenplatten
4812042198 Service kit 500 h TIER 4i 860
Inspektionssatz 500 h TIER 4i
4812012378 Service kit 500 h TIER 4i 861
Inspektionssatz 500 h TIER 4i
4812042200 Service kit 1000 h TIER 4i 862
Inspektionssatz 1000 h TIER 4i
4812046970 Service kit 1000 h TIER 4i, stage 2 863
Inspektionssatz 1000 h TIER 4i, stage 2
4812012383 Service kit 1000 h TIER 4i 864
Inspektionssatz 1000 h TIER 4i
4812012384 Service kit 1000 h TIER 4i, stage 2 865
Inspektionssatz 1000 h TIER 4i, stage 2
4812043984 Service kit 500 h Plus TIER 4i 866
Servicesatz 500 h Plus TIER 4i
4812012382 Service kit 500 h Plus TIER 4i 867
Servicesatz 500 h Plus TIER 4i
Lubricants and operating substances T4 868
Betriebsstoffe T4
4812045783 Hopper rubber kit, standard 846
Muldengummi-Kit, standard
TOC 29
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812007262 Hopper rubber kit, standard 847
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 848
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 849
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 850
Muldengummi-Kit, standard, hydr. Mulde

PLEASE NOTE:

• This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
• Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.

S.m
