Dynapac Paver SD2550CS Spare parts list Manual SN0G001011 – PDF DOWNLOAD

Description

Dynapac Paver SD2550CS Spare parts list Manual SN0G001011 – PDF DOWNLOAD

FILE DETAILS:
Dynapac Paver SD2550CS Spare parts list Manual SN0G001011 – PDF DOWNLOAD

Language : English
Pages : 929
Downloadable : Yes
File Type : PDF
Size: 93.2 MB

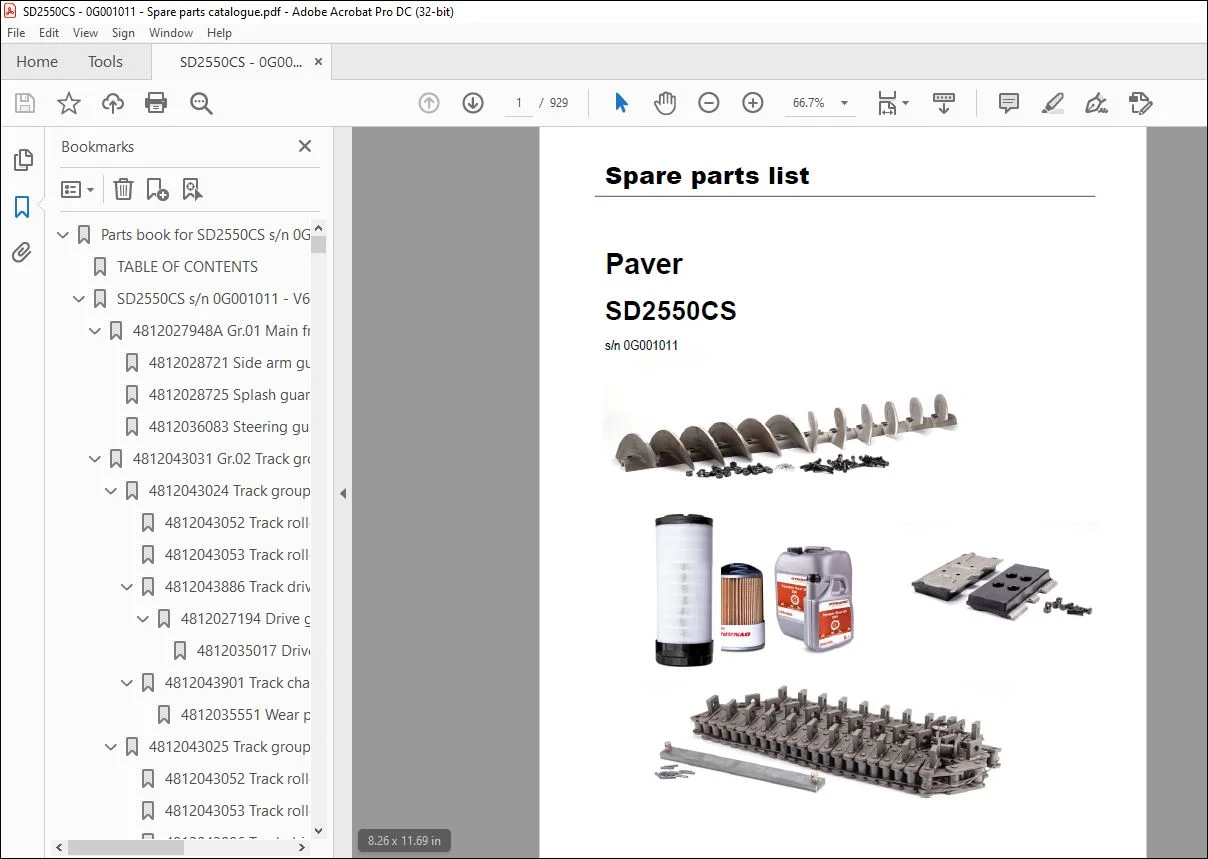

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Dynapac Paver SD2550CS Spare parts list Manual SN0G001011 – PDF DOWNLOAD

SD2550CS s/n 0G001011 – V6000TV s/n 3101070 1
SD2550CS s/n 0G001011 – V6000TV s/n 3101070
X 4812027948A Gr.01 Main frame 7
Gr.01 Hauptrahmen
4812028721 Side arm guiding 8
Holmfuehrung
4812028725 Splash guard 9
Mischgutabweiser
4812036083 Steering guide 10
Peilstab, kpl.
4812043031 Gr.02 Track group 11
Gr.02 Laufwerk
4812043024 Track group, long, r.h. 12
Laufwerk, lang, re.
4812043052 Track roller 14
Laufrolle
4812043053 Track roller 15
Laufrolle
4812043886 Track drive 16
Laufwerksantrieb
4812027194 Drive gear box 17
Fahrgetriebe
4812035017 Drive gear box 18
Fahrgetriebe
4812043901 Track chain 19
Raupenkette
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4812043025 Track group, long, l.h. 21
Laufwerk, lang, li.
4812043052 Track roller 14
Laufrolle
4812043053 Track roller 15
Laufrolle
4812043886 Track drive 16
Laufwerksantrieb
4812027194 Drive gear box 17
Fahrgetriebe
4812035017 Drive gear box 18
Fahrgetriebe
4812043901 Track chain 19
Raupenkette
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4812044050 Track group support 30
Laufwerkslagerung
4812043329 Track cleaner, cpl. 31
Fahrspurreiniger, kpl.
TOC 2
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812043340 Track cleaner 32
Fahrspurreiniger
4812043349 Locking laver 33
Feststellhebel
X 4812027763 Gr.02 Track group 35
Gr.02 Laufwerk
4812027755 Track group, long, l.h. 36
Laufwerk, lang, li.
4812035017 Drive gear box 18
Fahrgetriebe
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4812027756 Track group, long, r.h. 41
Laufwerk, lang, re.
4812035017 Drive gear box 18
Fahrgetriebe
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4812028439 Track cleaner, cpl. l.h. and r.h. 46
Fahrspurreiniger, kpl. li. und re.
4812030910 Scraper, l.h. 47
Abstreifer, li.
4812030911 Scraper, r.h. 48
Abstreifer, re.
X 4812030492A Gr.03 Push roller, hydraulic 49
Gr.03 Schubrolle, hydraulisch
4812046568 Pillow block 50
Stehlager
4812027642 Hydraulic, push roller 51
Hydraulik, Schubrolle
4812033247 Control block 53
Steuerblock
X Gr.04 Conveyor 55
Gr.04 Lattenrost
4812027438 Conveyor drive 56
Lattenrostantrieb
4812026817 Conveyor turn 57
Lattenrostumlenkung
4812026815 Tensioner 58
Spannzylinder
4812028402 Wear part kit conveyor plates 59
Verschleissteilsatz Lattenrostbleche
D635060800A Chain guide 60
Kettenfuehrung
4812028403 Wear part kit conveyor guide plates 61
Verschleissteils. Lattenrostleitbleche
X 4812028401A Gr.04 Conveyor, double no. of bars 63
Gr.04 Lattenrost, dopp. Stege
TOC 3
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812028516 Wear part kit conveyor chain 64
Verschleissteilsatz Lattenrostkette
4812031231 Conveyor motor 65
Lattenrostmotor
4812029121 Hydraulic conveyor 66
Hydrl. Lattenrost
4812029121A Hydraulic conveyor 67
Hydrl. Lattenrost
4812030488A Conveyor limit switch, PLC 68
Lattenrostendschalter SPS kpl.
4812044937 Conveyor limit switch, r.h. 69
Lattenrostendschalter, re.
4812044936 Conceyor limit switch, l.h. 70
Lattenrostendschalter, li.
4812044750 Gr.05 Thermo hopper, Bulk material flap 71
Gr.05 Thermo Mulde m. Schuettgkl.
4812044753 Thermo hopper, l.h. 72
Thermo Mulde, li.
4812029458 Hopper lock 73
Muldensicherung
4812044754 Thermo hopper, r.h. 74
Thermo Mulde, re.
4812029458 Hopper lock 73
Muldensicherung
4812028563 Bulk material flap 76
Schuettgutklappe
4812044751 Gr.05 Thermo hopper, front hopper flap 77
Gr.05 Thermo Mulde m. Frontm.kl.
4812044755 Thermo hopper, l.h. 78
Thermo Mulde, li.
4812029458 Hopper lock 73
Muldensicherung
4812044756 Thermo hopper, r.h. 80
Thermo Mulde, re.
4812029458 Hopper lock 73
Muldensicherung
4812028712 Front hopper, middle, long 82
Frontmulde, mitte, lang
4812027636 Hydraulic, front flap 83
Hydraulik, Frontklappe
4812030415 Front hopper, l.h. 84
Frontmulde, li.
4812030416 Front hopper, r.h. 85
Frontmulde, re.
4812029004 Gr.05 Hopper, hydraulic 87
Gr.05 Mulde, hydraulisch
4812029003 Hopper, l.h. 88
Mulde, li.
TOC 4
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029458 Hopper lock 73
Muldensicherung
4812029037 Hopper, r.h. 90
Mulde, re.
4812029458 Hopper lock 73
Muldensicherung
4812028712 Front hopper, middle, long 82
Frontmulde, mitte, lang
4812027636 Hydraulic, front flap 83
Hydraulik, Frontklappe
4812027432 Front hopper, l.h. 94
Frontmulde, li.
4812027433 Front hopper, r.h. 95
Frontmulde, re.
X 4812031995 Gr.05 Hopper 97
Gr.05 Mulde
4812031998 Hopper, l.h. 98
Mulde, li.
4812029458 Hopper lock 73
Muldensicherung
4812031999 Hopper, r.h. 100
Mulde, re.
4812029458 Hopper lock 73
Muldensicherung
4812028563 Bulk material flap 76
Schuettgutklappe
X 4812027553 Gr.06 Side screed arms, hydr. locked 103
Gr.06 Holme, hydr. verriegelt
4812029165 Side screed arm, l.h. 105
Holm, li.
4720000097 Side arm guiding 107
Holmfuehrung
4812029197 Side screed arm, r.h. 108
Holm, re.
4720000097 Side arm guiding 107
Holmfuehrung
4812029191 Locking, hydraulic 111
Verriegelung, hydraulisch
4812027609 Hydraulic 112
Hydraulik
4812033247 Control block 53
Steuerblock
X 4812030251 Gr.07 Drive 115
Gr.07 Antrieb
4812039040 Combined cooler / air filter 116
Kombikuehler / Luftfilter
4812038352 Combined cooler 119
Kombikuehler
TOC 5
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812030230 Muffler 120
Schalldaempfer
4812037863 End pipe / push variant 121
Abgasendrohr Steckvariante
4812037845 End pipe / rotary feedthrough 122
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 123
Verbindungsstange
4812026687 Engine 124
Dieselmotor
4812030280 Engine support 125
Motoraufhaengung
4812030290 Fuel system 126
Kraftstoffanlage
4812028928 Fuel tank 127
Kraftstofftank
4812030294 Attaching parts 129
Anbauteile Motor
Service parts 131
Serviceteile
4812005952 Cable W12 133
Kabel W12
4812031183 Gr.07 Drive TIER 4i 137
Gr.07 Antrieb TIER 4i
4812026135 Engine 138
Dieselmotor
4812031182 Combined cooler / air filter 139
Kombikuehler / Luftfilter
4812038352 Combined cooler 119
Kombikuehler
4812039150 Hose 143
Schlauch
4812031182A Combined cooler / air filter 144
Kombikuehler / Luftfilter
4812038352 Combined cooler 119
Kombikuehler
4812039150 Hose 143
Schlauch
4812028928 Fuel tank 127
Kraftstofftank
4812030294 Attaching parts 129
Anbauteile Motor
4812030280 Engine support 125
Motoraufhaengung
4812030356 Muffler 154
Schalldaempfer
4812041871 Particle filter 155
Partikelfilter
TOC 6
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812037863 End pipe / push variant 121
Abgasendrohr Steckvariante
4812037845 End pipe / rotary feedthrough 122
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 123
Verbindungsstange
4812032010 Fuel system 159
Kraftstoffanlage
4812033156 Electric parts Tier 4 160
E-Teile Tier 4
4812046340 Electric / heating 161
Elektrik / Heizung
4812009670 Cable W50 162
Kabel W50
4812005953 Cable W12 163
Kabel W12
4812009668 Cable W12 166
Kabel W12
Service parts 169
Serviceteile
4812041871 Particle filter 155
Partikelfilter
X 4812039759 Gr.08 Split gear 173
Gr.08 Stirnradgetriebe
4812038966 Split gear 174
Stirnradgetriebe
4812009002 Motor coupling 177
Motorkupplung
4812037689 Gear oil drain 178
Getriebeoelablass
X Gr.08 Split gear box 179
Gr.08 Pumpenverteilergetriebe
4812026128 Pump 181
Pumpe
4812031533 Variable displacement pump 182
Verstellpumpe
4812026146 Pump 183
Pumpe
4812026131 Pump 184
Pumpe
Gr.08 Split gear box, w. suction 185
Gr.08 Pumpenverteilergetriebe, m. Absaugung
4812026128 Pump 181
Pumpe
4812031533 Variable displacement pump 182
Verstellpumpe
4812026146 Pump 183
Pumpe
TOC 7
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026131 Pump 184
Pumpe
X 4812038608A Gr.09 Hydraulic 191
Gr.09 Hydraulik
4812027654 Hydraulic, drive system 193
Hydraulik, Fahrantrieb
4812026146 Pump 183
Pumpe
4812026522 Manual pump 197
Handpumpe
4812026131 Pump 184
Pumpe
4812027655 Hydraulic, auger 199
Hydraulik, Schnecke
4812026128 Pump 181
Pumpe
4812027656A Hydraulic, conveyor 202
Hydraulik, Lattenrost
4812010974 Connecting plate 205
Anschlussplatte
4812010925 Connecting plate 206
Anschlussplatte
4812031533 Variable displacement pump 182
Verstellpumpe
4812007012 Control block 208
Steuerblock
4812046992 Hydraulic, tamper/vibration 209
Hydraulik, Stampfer/Vibration
4812026526 Control block 211
Steuerblock
4812038622 Work hydraulic 212
Arbeitshydraulik
4812026616 Control block 216
Steuerblock
4812036359 Control block 217
Steuerblock
4812036358 Control block 218
Steuerblock
4812033967 Control block 219
Steuerblock
D964006104 Filter 220
Filter
4812029598 Control block 221
Steuerblock
4812038622A Work hydraulic 222
Arbeitshydraulik
4812026616 Control block 216
Steuerblock
TOC 8
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812036359 Control block 217
Steuerblock
4812036358 Control block 218
Steuerblock
4812033967 Control block 219
Steuerblock
D964006104 Filter 220
Filter
4812029598 Control block 221
Steuerblock
4812044676 Add on kit 232
Nachruestsatz
4812027659 Hydraulic, fan 233
Hydraulik, Luefter
D964006104 Filter 220
Filter
4812027659A Hydraulic, fan 236
Hydraulik, Luefter
4812044338 Filter 238
Filter
4812032615 Hydraulic tank, collector 239
Hydrauliktank, Sammler
4812028192 Hydraulic tank, cpl. 240
Hydrauliktank, kpl.
4812009435 Return suction filter 241
Ruecklauf-Saugfilter
4812032615A Hydraulic tank, collector 242
Hydrauliktank, Sammler
4812028192A Hydraulic tank, cpl. 243
Hydrauliktank, kpl.
4812009435 Return suction filter 241
Ruecklauf-Saugfilter
4812035052 Ganged valve support 246
Ventilblockhalter
4812035032A Hose package screed 616 / 617 247
Schlauchpaket Bohle 616 / 617
4812036460 Screed in / out 248
Bohle ein / aus
4812035034A Tamper / Vibration 249
Stampfer / Vibration
4812007545 Hose package screed R300 Konstant / constant 251
Schlauchpaket Bohle R300 Konstant / constant
4812036353A Screed in / out 252
Bohle ein / aus
4812007542 Tamper / Vibration Konstant / constant 253
Stampfer / Vibration Konstant / constant
4812007541 Hose package screed R300 Konstant / constant 255
Schlauchpaket Bohle R300 + hyd. VT Konstant /
constant
TOC 9
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812007509 Screed in / out R300 VT 256
Bohle ein / aus R300 VT
4812007542 Tamper / Vibration Konstant / constant 253
Stampfer / Vibration Konstant / constant
4812037372 Hose package roof profile 616/617 259
Schlauchpaket Dachprofil 616/617
4812037363A Hose package screed 616 / 617 260
Schlauchpaket Bohle 616 / 617
4812036460 Screed in / out 248
Bohle ein / aus
4812036309 Hose package screed R300 Verstell / variable 262
Schlauchpaket Bohle R300 Verstell / variable
4812036353A Screed in / out 252
Bohle ein / aus
4812036364 Tamper / Vibration 264
Stampfer / Vibration
4812007508 Hose package screed R300 Verstell / variable 266
Schlauchpaket Bohle R300 + hyd. VT Verstell /
variable
4812007509 Screed in / out R300 VT 256
Bohle ein / aus R300 VT
4812036364 Tamper / Vibration 264
Stampfer / Vibration
Cylinder schema 270
Zylinderuebersicht
X 4812038539 Gr.10 Electric 273
Gr.10 Elektrik
4812029470 Electric, PLC 274
Elektrik, SPS
4812028945 Junction box 277
Klemmenkasten
4812038534 Operator desk 282
Bedienpult
4812038371 Vandalism protection 285
Vandalismusschutz
4812227674 Vandalism protection 286
Vandalismusschutz
4812029597 Cable W11 287
Kabel W11
4812038540 Wiring 288
Verdrahtung
4812029580 Cable W1 298
Kabel W1
4812029581 Cable W2 299
Kabel W2
4812029589 Cable W3 300
Kabel W3
4812038524 Cable W4 301
Kabel W4
TOC 10
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029590 Cable W5 302
Kabel W5
4812038525 Cable W6 303
Kabel W6
4812038526 Cable W7 304
Kabel W7
4812038527 Cable W8 305
Kabel W8
4812029595 Cable W9 306
Kabel W9
4812029596 Cable W10 307
Kabel W10
4812029858 Cable harness W13 308
Kabelbaum W13
4812029860 Cable harness W15 310
Kabelbaum W15
4812029861 Cable harness W16 312
Kabelbaum W16
4812029862 Cable harness W17 314
Kabelbaum W17
4812038555 Cable harness W19 315
Kabelbaum W19
4812038554 Cable W19 316
Kabel W19
4812033060 Mounting parts W19 319
Montageteile W19
D977436121 Ground strap 320
Masseband
4812029597 Cable W11 287
Kabel W11
4812026356 Steering unit 322
Lenkungseinheit
4812038587 Remote control 323
Fernbedienung
4812009789 Remote control 324
Fernbedienung
4812041717 Gr.11 Op. platf., moveable, roof, short 325
Gr.11 Bed.stand, verschiebb., Dach, kurz
4812041577 Operation platform V3, moveable, roof, short 326
Bedienstand V3, verschiebb., Dach, kurz
4812041414 Platform, moveable 327
Plattform verschiebbar
4812040753 Platform 328
Plattform
4812041298 Bottom plate, middle 330
Bodenplatte, mitte
4812041406 Railing, side 331
Gelaender, Seite
TOC 11
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812041254 Railing, front 332
Gelaender, vorne
4812041408 Track shoe 333
Bodenplatte
4812040290 Linear guide 334
Linearfuehrung vorne kpl.
4812040799 Console. l.h. 336
Konsole, li.
4812040830 Seat retainer 337
Sitzaufnahme
4812041041 Console, r.h. 338
Konsole, re.
4812041042 Seat retainer 339
Sitzaufnahme
4812040752 Support operator desk, foldable 340
Bedienpulttraeger schwenkbar
4812040864 Roof, short, cpl. 342
Wetterdach, kurz kpl.
4812040471 Roof, short 343
Dach, kurz
4812040344 Front frame 344
Frontrahmen
4812040391 Roof frame 345
Dachrahmen
4812040327 Joint 346
Gelenk B-Saeule li. kpl.
4812040329 Joint 347
Gelenk B-Saeule re. kpl.
4812043406 Roof hydraulic 348
Dachhydraulik
4812043525 Hydr. roof adjustment 349
Hydr. Wetterdachverstellung
4812033253 Wiring roof 350
Verdrahtung Dach
4812033224 Cable W25 351
Kabel W25
4812037524 Lamp holder 352
Lampenhalter
4812029859 Cable harness W14 353
Kabelbaum W14
4812037845 End pipe / rotary feedthrough 122
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 123
Verbindungsstange
4812027610 Hydraulic, operation platform 357
Hydraulik, Bedienstand
4812033247 Control block 53
Steuerblock
TOC 12
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812041720 Gr.11 Op. platf., moveable, roof, long 359
Gr.11 Bed.stand, verschiebb., Dach, lang
4812041580 Operation platform V3, moveable, roof 360
Bedienstand V3, versch, W-Dach
4812041414 Platform, moveable 327
Plattform verschiebbar
4812040753 Platform 328
Plattform
4812041298 Bottom plate, middle 330
Bodenplatte, mitte
4812041406 Railing, side 331
Gelaender, Seite
4812041254 Railing, front 332
Gelaender, vorne
4812041408 Track shoe 333
Bodenplatte
4812040290 Linear guide 334
Linearfuehrung vorne kpl.
4812040799 Console. l.h. 336
Konsole, li.
4812040830 Seat retainer 337
Sitzaufnahme
4812041041 Console, r.h. 338
Konsole, re.
4812041042 Seat retainer 339
Sitzaufnahme
4812040752 Support operator desk, foldable 340
Bedienpulttraeger schwenkbar
4812040865 Roof, long, cpl. 376
Wetterdach, lang kpl.
4812040344 Front frame 344
Frontrahmen
4812040391 Roof frame 345
Dachrahmen
4812040503 Roof, long 379
Dach, lang
4812040327 Joint 346
Gelenk B-Saeule li. kpl.
4812040329 Joint 347
Gelenk B-Saeule re. kpl.
4812043406 Roof hydraulic 348
Dachhydraulik
4812043525 Hydr. roof adjustment 349
Hydr. Wetterdachverstellung
4812033253 Wiring roof 350
Verdrahtung Dach
4812033224 Cable W25 351
Kabel W25
TOC 13
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812037524 Lamp holder 352
Lampenhalter
4812029859 Cable harness W14 353
Kabelbaum W14
4812037845 End pipe / rotary feedthrough 122
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 123
Verbindungsstange
4812027610 Hydraulic, operation platform 357
Hydraulik, Bedienstand
4812033247 Control block 53
Steuerblock
X 4812033337 Gr.11 Op. platf., moveable, roof, short 393
Gr.11 Bed.stand, verschiebb., Dach, kurz
4812030582 Operation platform, moveable 394
Bedienstand, verschiebbar
4812030610 Operation platform, moveable 395
Bedienstand, verschiebbar
4812040799 Console. l.h. 336
Konsole, li.
4812040830 Seat retainer 337
Sitzaufnahme
4812041041 Console, r.h. 338
Konsole, re.
4812041042 Seat retainer 339
Sitzaufnahme
4812036917 Guiding, front 402
Fuehrung, vorn
4812040752 Support operator desk, foldable 340
Bedienpulttraeger schwenkbar
4812029859 Cable harness W14 353
Kabelbaum W14
4812033253 Wiring roof 350
Verdrahtung Dach
4812033224 Cable W25 351
Kabel W25
4812030616 Roof frame 409
Dachrahmen
4812036948 Roof hydraulic 411
Dachhydraulik
4812033253 Wiring roof 350
Verdrahtung Dach
4812033224 Cable W25 351
Kabel W25
4812037029 Roof, short 414
Dach, kurz
4812037524 Lamp holder 352
Lampenhalter
TOC 14
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812037029 Roof, short 414
Dach, kurz
4812041845 Safety bow 417
Sicherungsbuegel
4812041017 Safety bow 418
Sicherungsbuegel
4812027610 Hydraulic, operation platform 357
Hydraulik, Bedienstand
4812033247 Control block 53
Steuerblock
4812044672 Gr.12 Covering Isoliert 421
Gr.12 Verkleidung Isoliert
4812034799 Bulk head 424
Trennwand
4812030755 Hood fastener 425
Haubenhalter
4812030891 Intermediate section 426
Mittelstueck
4812034771 Air guide, r.h. 427
Luftfuehrungsblech, re.
4812034772 Air guide, rear 428
Luftfuehrungsblech, hinten
4812034763 Support plate, l.h. 429
Blechtasche, li.
4812034767 Support plate, r.h. 430
Blechtasche, re.
4812034770 Air guide, l.h. 431
Luftfuehrungsblech, li.
4812034779 Retainer 432
Halter
4812034776 Cover 433
Abdeckung
4812044351 Door 434
Tuer
4812041407 Support rod 436
Haltestange
4812034765 Door 437
Tuer
4812041407 Support rod 436
Haltestange
4812033167 Stop bolt 439
Rastbolzen
4812044306 Hood center part, r.h. 440
Haube MT, re.
4812034713 Locking 441
Verriegelung
4812044371 Hood center part, l.h. 442
Haube MT, li.
TOC 15
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812034713 Locking 441
Verriegelung
4812033243 Covering center part, l.h. 444
Verkleidung MT. li.
4812033244 Covering center part, r.h. 445
Verkleidung MT, re.
4812044596 Disc frame 446
Lamellenrahmen
4812034891 Cover, r.h. 447
Abdeckung, re.
4812034849 Cover, l.h. 448
Abdeckung, li.
X 4812030826 Gr.12 Covering 449
Gr.12 Verkleidung
4812030755 Hood fastener 425
Haubenhalter
4812030891 Intermediate section 426
Mittelstueck
4812034712 Door 454
Tuer
4812041407 Support rod 436
Haltestange
4812034765 Door 437
Tuer
4812041407 Support rod 436
Haltestange
4812033167 Stop bolt 439
Rastbolzen
4812032211 Hood center part, r.h. 459
Haube MT, re.
4812034713 Locking 441
Verriegelung
4812032151 Hood center part, l.h. 461
Haube MT, li.
4812034713 Locking 441
Verriegelung
4812033243 Covering center part, l.h. 444
Verkleidung MT. li.
4812033244 Covering center part, r.h. 445
Verkleidung MT, re.
4812032307 Disc frame 465
Lamellenrahmen
4812034763 Support plate, l.h. 429
Blechtasche, li.
4812034767 Support plate, r.h. 430
Blechtasche, re.
4812034770 Air guide, l.h. 431
Luftfuehrungsblech, li.
TOC 16
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812034771 Air guide, r.h. 427
Luftfuehrungsblech, re.
4812034772 Air guide, rear 428
Luftfuehrungsblech, hinten
4812034776 Cover 433
Abdeckung
4812034779 Retainer 432
Halter
4812034799 Bulk head 424
Trennwand
4812034849 Cover, l.h. 448
Abdeckung, li.
4812034891 Cover, r.h. 447
Abdeckung, re.
X 4812039571 Gr.12 Ascension f. Varioscreed / f. Variobohle 477
Gr.12 Aufstieg f. Varioscreed / f. Variobohle
4812039193 Ascent, middle 478
Aufstieg, Mitte
4812038797 Ascent, l.h. 479
Aufstieg, li.
4812039420 Ascent, r.h. 481
Aufstieg, re.
4812039563 Box 483
Kasten
4812039573 Gr.12 Ascension für R- Bohlen 485
Gr.12 Aufstieg für R- Bohlen
4812039568 Ascent, middle 486
Aufstieg, Mitte
4812038797 Ascent, l.h. 479
Aufstieg, li.
4812039420 Ascent, r.h. 481
Aufstieg, re.
4812039563 Box 483
Kasten
X 4812031064 Gr.13 Auger Ø500mm, 2,50m 493
Gr.13 Schnecke Ø500mm, 2,50m
4812031823 Auger Ø500mm, basic width 494
Schnecke Ø500mm, Grundbreite
4812027684 Auger box 495
Schneckenkasten
4812026736 Outer support 497
Aussenlager
4812004559 Auger support 499
Schneckenlager
4812027479 Mounting parts 500
Montageteile
4812027736 Wear part kit auger wing Ø500mm 501
Verschleissteilsatz Schneckenfl. Ø500mm
TOC 17
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812027592 Auger gear 502
Schneckengetriebe
4812034819 Spare parts gear 503
Ersatzteile Getriebe
4812045075 Auger gear 504
Schneckengetriebe
4812047232 Gr.13 Auger Ø500mm, 3,14m 505
Gr.13 Schnecke Ø500mm, 3,14m
4812047188 Extension part f. auger Ø500mm 506
Anbauteile f. Schnecke Ø500mm MA
4812031954 Auger Ø500mm, 3,14m 507
Schnecke Ø500mm, 3,14m
4812047236 Gr.13 Auger Ø500mm, 3,78m 509
Gr.13 Schnecke Ø500mm, 3,78m
4812047191 Extension part f. auger Ø500mm 510
Anbauteile f. Schnecke Ø500mm MA
4812032079 Auger Ø500mm, 3,78m 511
Schnecke Ø500mm, 3,78m
4812032541 additional Extension parts 512
weitere Anbauteile
4812047240 Gr.13 Auger Ø500mm, 4,42m 513
Gr.13 Schnecke Ø500mm, 4,42m
4812047194 Extension part f. auger Ø500mm 514
Anbauteile f. Schnecke Ø500mm MA
4812032360 Auger Ø500mm, 4,42m 515
Schnecke Ø500mm, 4,42m
4812047244 Gr.13 Auger Ø500mm, 5,06m 517
Gr.13 Schnecke Ø500mm, 5,06m
4812047197 Extension part f. auger Ø500mm 518
Anbauteile f. Schnecke Ø500mm MA
4812032380 Auger Ø500mm, 5,06m 519
Schnecke Ø500mm, 5,06m
4812032543 additional Extension parts 520
weitere Anbauteile
4812047248 Gr.13 Auger Ø500mm, 5,70m 521
Gr.13 Schnecke Ø500mm, 5,70m
4812047200 Extension part f. auger Ø500mm 522
Anbauteile f. Schnecke Ø500mm MA
4812032379 Auger Ø500mm, 5,70m 523
Schnecke Ø500mm, 5,70m
4812032541 additional Extension parts 512
weitere Anbauteile
4812047253 Gr.13 Auger Ø500mm, 6,34m 525
Gr.13 Schnecke Ø500mm, 6,34m
4812047205 Extension part f. auger Ø500mm 526
Anbauteile f. Schnecke Ø500mm MA
TOC 18
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812032408 Auger Ø500mm, 6,98m 527
Schnecke Ø500mm, 6,98m
4812032544 additional Extension parts 528
weitere Anbauteile
4812047258 Gr.13 Auger Ø500mm, 6,98m 529
Gr.13 Schnecke Ø500mm, 6,98m
4812047209 Extension part f. auger Ø500mm 530
Anbauteile f. Schnecke Ø500mm MA
4812032412 Auger Ø500mm, 6,98m 531
Schnecke Ø500mm, 6,98m
4812032502 additional Extension parts 532
weitere Anbauteile
4812047263 Gr.13 Auger Ø500mm, 7,62m 533
Gr.13 Schnecke Ø500mm, 7,62m
4812047213 Extension part f. auger Ø500mm 534
Anbauteile f. Schnecke Ø500mm MA
4812032418 Auger Ø500mm, 7,62m 536
Schnecke Ø500mm, 7,62m
4812032541 additional Extension parts 512
weitere Anbauteile
X 4812047267 Gr.13 Auger Ø500mm, 8,26m 539
Gr.13 Schnecke Ø500mm, 8,26m
4812047216 Extension part f. auger Ø500mm 540
Anbauteile f. Schnecke Ø500mm MA
4812032422 Auger Ø500mm, 8,26m 541
Schnecke Ø500mm, 8,26m
4812047270 Gr.13 Auger Ø500mm, 8,90m 543
Gr.13 Schnecke Ø500mm, 8,90m
4812047219 Extension part f. auger Ø500mm 544
Anbauteile f. Schnecke Ø500mm MA
4812032434 Auger Ø500mm, 8,90m 546
Schnecke Ø500mm, 8,90m
4812032541 additional Extension parts 512
weitere Anbauteile
4812047272 Gr.13 Auger Ø500mm, 9,54m 549
Gr.13 Schnecke Ø500mm, 9,54m
4812047221 Extension part f. auger Ø500mm 550
Anbauteile f. Schnecke Ø500mm MA
4812032436 Auger Ø500mm, 9,54m 552
Schnecke Ø500mm, 9,54m
4812032541 additional Extension parts 512
weitere Anbauteile
4812047274 Gr.13 Auger Ø500mm, 10,18m 555
Gr.13 Schnecke Ø500mm, 10,18m
4812047223 Extension part f. auger Ø500mm 556
Anbauteile f. Schnecke Ø500mm MA
TOC 19
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812032438 Auger Ø500mm, 10,18m 558
Schnecke Ø500mm, 10,18m
4812032544 additional Extension parts 528
weitere Anbauteile
4812047276 Gr.13 Auger Ø500mm, 10,82m 561
Gr.13 Schnecke Ø500mm, 10,82m
4812047225 Extension part f. auger Ø500mm 562
Anbauteile f. Schnecke Ø500mm MA
4812032440 Auger Ø500mm, 10,82m 563
Schnecke Ø500mm, 10,82m
4812032502 additional Extension parts 532
weitere Anbauteile
4812047277 Gr.13 Auger Ø500mm, 11,46m 565
Gr.13 Schnecke Ø500mm, 11,46m
4812047226 Extension part f. auger Ø500mm 566
Anbauteile f. Schnecke Ø500mm MA
4812032442 Auger Ø500mm, 11,46m 568
Schnecke Ø500mm, 11,46m
4812032541 additional Extension parts 512
weitere Anbauteile
4812047278 Gr.13 Auger Ø500mm, 12,10m 571
Gr.13 Schnecke Ø500mm, 12,10m
4812047227 Extension part f. auger Ø500mm 572
Anbauteile f. Schnecke Ø500mm MA
4812032443 Auger Ø500mm, 12,10m 573
Schnecke Ø500mm, 12,10m
4812047279 Gr.13 Auger Ø500mm, 12,74m 575
Gr.13 Schnecke Ø500mm, 12,74m
4812047228 Extension part f. auger Ø500mm 576
Anbauteile f. Schnecke Ø500mm MA
4812032444 Auger Ø500mm, 12,74m 578
Schnecke Ø500mm, 12,74m
4812032552 additional Extension parts 579
weitere Anbauteile
X Gr.13 Auger extensions 581
Gr.13 Schneckenverbreiterungen
4720000140 Auger extension, l.h. L:320mm 585
Schneckenverl., li. L:320mm
4720000816 Auger extension, r.h. L:320mm 586
Schneckenverl., re. L:320mm
4720000818 Auger extension, l.h. L:640mm 587
Schneckenverl., li. L:640mm
4720000137 Auger extension, r.h. L:640mm 588
Schneckenverl., re. L:640mm
4720000138 Auger extension, l.h. L:960mm 589
Schneckenverl., li. L:960mm
TOC 20
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4720000139 Auger extension, r.h. L:960mm 590
Schneckenverl., re. L:960mm
4812028794 Material tunnel, cpl. L:320mm 591
Materialschacht, kpl. L:320mm
4812028792 Material tunnel, cpl. L:640mm 592
Materialschacht, kpl. L:640mm
4812030927 Material tunnel, cpl. L:960mm 593
Materialschacht, kpl. L:960mm
4812028782 Strut material duct, l.h. L:960mm 594
Abstr.-schacht, li. L:960mm
4812028787 Strut material duct, r.h. L:960mm 595
Abstr.-schacht, re. L:960mm
4812028789 Strut material duct L:960mm 596
Abstrebungsschacht L:960mm
4812031805 End support, cpl. 597
Endlager, kpl.
D439082200 End support 598
Endlager
4812031804 Outer support 600
Aussenlager
D438081200 End support 601
Endlager
4812029259 Brace 603
Abstrebung
4812028882 Cross struts 605
Verstrebung
4812032195 Auger wing Ø380mm, l.h. 606
Schneckenfluegel Ø380mm, li.
4812032196 Auger wing Ø380mm, r.h. 607
Schneckenfluegel Ø380mm, re.
4812030868 additional Extension parts 608
weitere Anbauteile
4812030869 additional Extension parts 609
weitere Anbauteile
4812032496 additional Extension parts 610
weitere Anbauteile
4812030870 additional Extension parts 611
weitere Anbauteile
X Gr.14 Inscription, Tools, Accessories 613
Gr.14 Beschriftung, Werkzeug, Zubehoer
4812036436 Decals tracked paver 614
Schilder Kettenfertiger
Inscription 616
Beschriftung
4812035048 Tools and accessories 617
Werkzeug und Zubehoer
4812009821 Tools and accessories 618
Werkzeug und Zubehoer
TOC 21
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812035580 Tools and accessories (Rus) 619
Werkzeug und Zubehoer (Rus)
4812038453 Infrared thermometer 620
Infrarotthermometer
D978000024 Welding protection 621
Schweissschutzwaechter
4812005418 Test adapter 622
Pruefadapter
Replace key 623
Ersatzschluessel
Gr.15 Options 625
Gr.15 Optionen
4812006037 Fume control 627
Absauganlage
4812045091 Blower 629
Geblaese
4812044912 Oil drain 630
Oelablass
4812006393 Hydr. fume control 631
Hydr. Absaugung
X 4812038654 without fume absorbing system 633
ohne Absaugung
4812038583 without fume absorbing system 634
ohne Absaugung
4812028730 Maintenance lid 635
Wartungsklappe
4812011195 Maintenance lid 636
Wartungsklappe
4812028733 Cover 637
Tunnelabdeckblech
X 4812041091 Indicator thickness 639
Anzeiger Einbaudicke
4812041093 Pointer 640
Zeiger
X 4812035458 Drivers seat Standard, Cobo, kpl 641
Fahrersitz Standard, Cobo, kpl
4812035452 Drivers seat Grammer, beheizbar 643
Fahrersitz Grammer, beheizbar
4812030001 Seat heater 644
Sitzheizung
X 4812027698 Hydr. hight adj. auger 645
Hydrl. hoehenverst. Schnecke
4812027603 Hydraulic, auger 646
Hydraulik, Schnecke
X 4812031793 Auger limit switch ultrasonic 647
Schneckenendschalter Ultraschall
TOC 22
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812228334 Retainer 648
Halter
4812032431 Electric 649
Elektrik
4812041024 Material chute 651
Materialschaechte klappb.
4812032415 Bio hydraulic oil / Panolin 653
Bio Hydraulikoel / Pandolin
4812027607 Hydr. partial flow filter 654
Hydrl. Nebenstromfilter
D964013553 Partial flow filter 655
Nebenstromfilter
4812045427 Material tunnel installation kit 657
Materialschacht 230-Anbau-KIT
4812045416 Material tunnel 230 658
Materialschacht 230
4812045421 Protection cover 659
Schuerze
X 4812035023 Spot light for auger 661
Scheinwerfer f. Schneckenraum
4812028823 Spot light 662
Scheinwerfer
4812033051 Option engine room lighting 663
Option Motorraumbeleuchtung
4812029937 Engine room lighting, electric 664
Motorraumbeleuchtung Elektrik
4812032841 Lamp interior 665
Innenleuchte
4812030003 Cable W24 666
Kabel W24
4812032889 Engine room lighting 667
Motorraumbeleuchtung
X 4812035395 Spot light 669
Arbeitsscheinwerfer
4812030495 500W Spot light 671
500W Strahler
4812036650 Halogen spot light 672
Halogenstrahler
D977900136 Halogen spot light 673
Halogenstrahler
4812036596 cable cpl. 674
Kabel kpl
4812005285 Lighting balloon 675
Leuchtballon
4812005276 Lighting balloon 676
Leuchtballon
TOC 23
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812036192 Rotaflare light, PLC, with roof 677
Rundumleuchte, SPS, mit Dach
4812029933 Electric rotaflare light 678
Elektrik Rundumleuchte
4812035837 Slip-on pipe 679
Aufsteckrohr
4812036227 Retainer 680
Halter
4812037881 Central lubrication 681
Zentralschmierung
4812037776 Pump 682
Pumpe
4812037777 Pump 683
Pumpe
4812037782 Kit central lubrication f. auger 685
Kit Zentralschmierung f. Schnecke
4812030073 El. option central lubrication 686
El. Option Zentralschmierung
4812040056 Fire extinguisher 687
Feuerloescher
4812028982 Refueling equipment 689
Betankungsanlage
4812029968 Refueling equipment 690
Betankungsanlage
X 4812038808 Emulsion spray system 691
Emulsionsspruehanlage
4812038837 Tank with pump 692
Tank mit Pumpe
4812042128 Hose package 694
Schlauchpaket
4812039908 Electric emulsion spray system 695
Elektrik Emulsionsspruehanlage
4812038790 Emulsion spray system 697
Emulsionsspruehanlage
4812038837 Tank with pump 692
Tank mit Pumpe
4812042118 Hose reel 700
Schlauchaufroller
4812039908 Electric emulsion spray system 695
Elektrik Emulsionsspruehanlage
4812034869 Gloria spraying device 703
Gloria-Spritze
4812029934 Back-up alarm 705
Rueckfahrwarnung
4812044828 Bucket, long 707
Kuebel, lang
TOC 24
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029932 Emergency stop 708
Nothalt
X 4812032974 Socket, 230V 709
Steckdose, 230V
X 4812029936 12V installation 711
12V-Anlage
4812029971 Cable harness W23 712
Kabelbaum W23
4812002731 First-aid kit 713
Verbandkasten
X 4812030771 Auxiliary weight 715
Zusatzgewicht
4812027605 Crown adjustment 717
Hydr. Dachprofilverstellung
4812033247 Control block 53
Steuerblock
4812046393 Control block 719
Steuerblock
4812035398 Option camera 721
Option Kamera
4812032352 Camera system 722
Kamerasystem
4812043182 Mounting parts 723
Montageteile
4812043177 Holding plate 724
Halteblech
4812043196 Steering control 14m 725
Lenkautomat 14m
4812043252 Retainer 727
Halter
4812029931 Steering sensor 728
Lenksensor
4812036723A Generator drive, crawler, 33kVA 729
Generatorantrieb, Kette, 33kVA
4812034530A Electric / heating ab/from SN 3000547 731
Elektrik / Heizung ab/from SN 3000547
4812033507 Generatorcable 732
Generatorkabel
4812040618 Control box 733
Schaltschrank
4812039600 Vandalism protection 739
Vandalismusschutz
4812005418 Test adapter 622
Pruefadapter
4812039600 Vandalism protection 739
Vandalismusschutz
TOC 25
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812045965 Universal joint protection 742
Gelenkwellenschutz
4812006314 Generator drive, 60kVA 743
Generatorantrieb, 60kVA
4812045965 Universal joint protection 742
Gelenkwellenschutz
4812034537A Electric / heating 746
Elektrik / Heizung
4812032103 Generatorcable 747
Generatorkabel
4812040619 Control box 748
Schaltschrank
4812039600 Vandalism protection 739
Vandalismusschutz
4812005418 Test adapter 622
Pruefadapter
4812039600 Vandalism protection 739
Vandalismusschutz
4812008239 Wiring 757
Verdrahtung
4812038524 Cable W4 301
Kabel W4
4812038525 Cable W6 303
Kabel W6
4812038526 Cable W7 304
Kabel W7
4812038527 Cable W8 305
Kabel W8
4812042814 Gravel field kit 763
Schotter- Kette
4812042762 Conveyor chain, long 764
Lattenrostkette, lang
4812042830 Gusset plate 765
Verstaerkungsblech
4812042848 Bulk material flap 766
Schuettgutklappe
4812043272 Option LED working light 767
Option LED Arbeitsscheinwerfer
Gr.16 Levelling 769
Gr.16 Nivellierung
4812038489 Leveling 771
Nivellierung
D900626011 Slope transmitter 772
Neigungssensor
4812038541 Sonic-Ski 773
Sonic-Ski
TOC 26
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812038617 Digirotary Kit 774
Digirotary Kit
4812038616 Ultrasonic sensor 775
Ultraschallsensor
4812038602 Sensor 776
Sensor
4812011781 Box MOBA-Matic 777
Koffer MOBA-MATIC
4812041999 Big Ski 13 m cpl. 778
Big Ski 13 m kpl.
4812038564 Electric parts big ski 779
E-Teile Big Ski
4812011781 Box MOBA-Matic 777
Koffer MOBA-MATIC
4812041925 Big Ski 13 m 781
Big Ski 13 m
4812004304 Side arm support 782
Holmhalterung
4812042045 Big Ski 9 m cpl. 783
Big Ski 9 m kpl.
4812038564 Electric parts big ski 779
E-Teile Big Ski
4812011781 Box MOBA-Matic 777
Koffer MOBA-MATIC
4812042035 Big Ski 9 m 786
Big Ski 9 m
4812004304 Side arm support 782
Holmhalterung
D830031300 Trailing ski, 6m 788
Schleppski 6m
4700688225 Trailing ski, 6m 789
Schleppski 6m
4700691720 Mounting parts 791
Anbauteile fuer Nivellierung
D830031400 Trailing ski, 9m 792
Schleppski 9m
4700688226 Trailing ski, 9m 793
Schleppski 9m
4700691720 Mounting parts 791
Anbauteile fuer Nivellierung
4720000701 Wire tensioner cpl. 796
Drahtspanner kpl.
4812004013 Moba gradline 2+1 797
Moba Gradline 2+1
4812004014 Moba gradline 1+1 799
Moba Gradline 1+1
X 4812004663 CAN-sensor kit 2+1 801
CAN-Sensorsatz 2+1
TOC 27
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
X Gr.17 Doku 803
Gr.17 Doku
DVD W-A-S 11.x (for service technicans) 814
DVD W-A-S 11.x (fuer Servicetechniker)
X Gr.18 Wear part and Inspection kits TIER3 815
Gr.18 Verschleissteil- und Inspektionss. TIER3
4812028402 Wear part kit conveyor plates 59
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 61
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 64
Verschleissteilsatz Lattenrostkette
4812035552 Wear part kit conveyor drive 820
Verschleissteilsatz Lattenrostantrieb
4812035553 Wear part kit reversing roller 821
Verschleissteilsatz Umlenkrolle
4812027736 Wear part kit auger wing Ø500mm 501
Verschleissteilsatz Schneckenfl. Ø500mm
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4700691229 Service kit 500 h TIER 3 824
Inspektionssatz 500 h TIER 3
4812041235 Service kit 1000 h TIER 3 825
Inspektionssatz 1000 h TIER 3
4812046969 Service kit 1000 h TIER 3, stage 2 826
Inspektionssatz 1000 h TIER 3, stage 2
4812043983 Service kit 500 h Plus TIER 3 827
Servicesatz 500 h Plus TIER 3
Lubricants and operating substances T3 828
Betriebsstoffe T3
4812045783 Hopper rubber kit, standard 830
Muldengummi-Kit, standard
4812007262 Hopper rubber kit, standard 831
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 832
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 833
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 834
Muldengummi-Kit, standard, hydr. Mulde
Gr.18 Wear part and Inspection kits TIER 4i 835
Gr.18 Verschleissteil- und Inspektionss. TIER 4i
4812028402 Wear part kit conveyor plates 59
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 61
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 64
Verschleissteilsatz Lattenrostkette
TOC 28
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812035552 Wear part kit conveyor drive 820
Verschleissteilsatz Lattenrostantrieb
4812035553 Wear part kit reversing roller 821
Verschleissteilsatz Umlenkrolle
4812027736 Wear part kit auger wing Ø500mm 501
Verschleissteilsatz Schneckenfl. Ø500mm
4812035551 Wear part kit rubber plates 20
Verschleissteilsatz Gummibodenplatten
4812042198 Service kit 500 h TIER 4i 844
Inspektionssatz 500 h TIER 4i
4812012378 Service kit 500 h TIER 4i 845
Inspektionssatz 500 h TIER 4i
4812042200 Service kit 1000 h TIER 4i 846
Inspektionssatz 1000 h TIER 4i
4812046970 Service kit 1000 h TIER 4i, stage 2 847
Inspektionssatz 1000 h TIER 4i, stage 2
4812012383 Service kit 1000 h TIER 4i 848
Inspektionssatz 1000 h TIER 4i
4812012384 Service kit 1000 h TIER 4i, stage 2 849
Inspektionssatz 1000 h TIER 4i, stage 2
4812043984 Service kit 500 h Plus TIER 4i 850
Servicesatz 500 h Plus TIER 4i
4812012382 Service kit 500 h Plus TIER 4i 851
Servicesatz 500 h Plus TIER 4i
Lubricants and operating substances T4 852
Betriebsstoffe T4
4812045783 Hopper rubber kit, standard 830
Muldengummi-Kit, standard
4812007262 Hopper rubber kit, standard 831
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 832
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 833
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 834
Muldengummi-Kit, standard, hydr. Mulde

PLEASE NOTE:

• This is the SAME MANUAL used by the dealerships to diagnose your vehicle
• No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
• Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
• So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com

S.M
