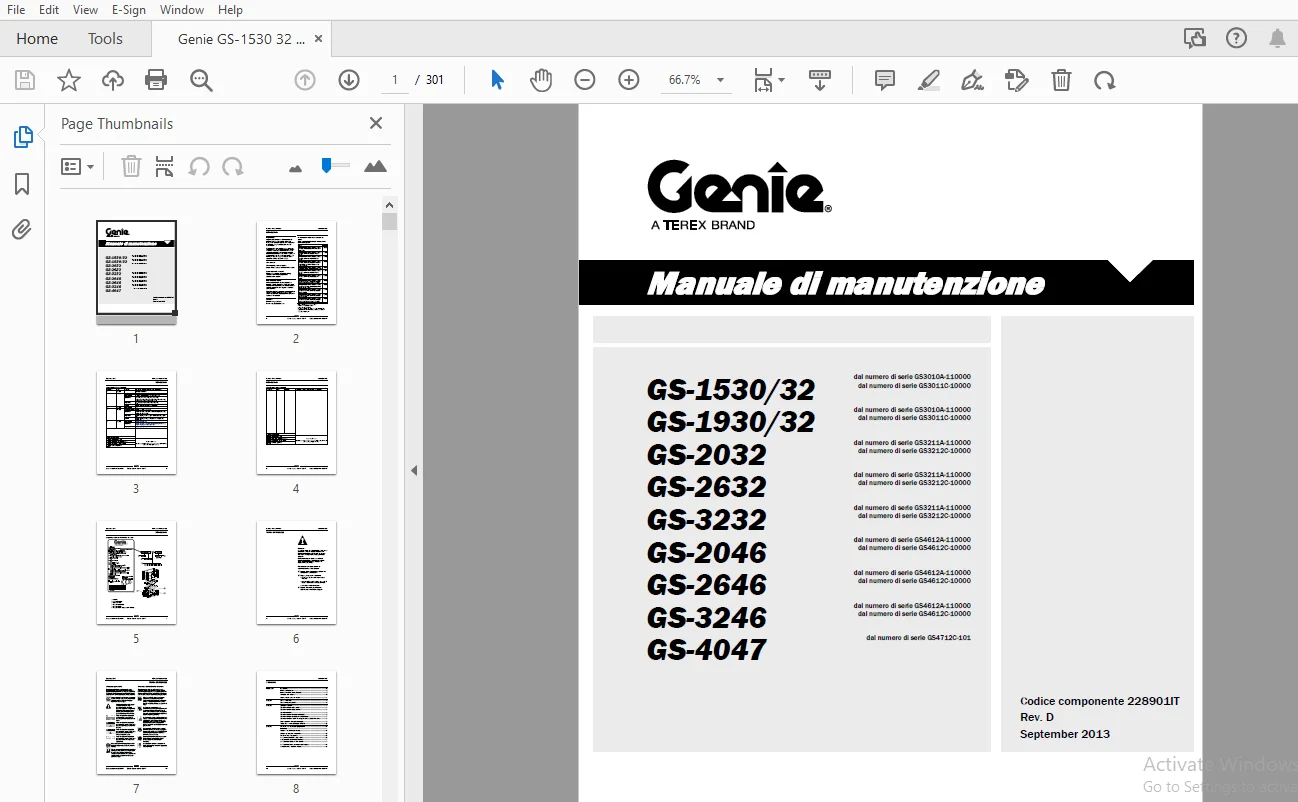

Genie GS-1530/32 GS-1930/32 GS-2032 GS-2632 Manuale di manutenzione – PDF

Description

Genie GS-1530/32 GS-1930/32 GS-2032 GS-2632 GS-3232 GS-2046 GS-2646 GS-3246 GS-4047 Manuale di manutenzione – PDF DOWNLOAD

Language : Italian
Pages : 301
Downloadable : Yes
File Type : PDF

Table of Contents:

Genie GS-1530/32 GS-1930/32 GS-2032 GS-2632 GS-3232 GS-2046 GS-2646 GS-3246 GS-4047 Manuale di manutenzione – PDF DOWNLOAD

Introduzione Introduzione ii
Informazioni importanti ii
Informazioni relative ai numeri di serie ii
Cronologia delle revisioni iii
Legenda relativa al numero di serie v
Sezione 1 Norme di sicurezza vi
Norme di sicurezza generali vi
Sezione 2 Specifiche tecniche 1
Specifiche tecniche della macchina 1
Specifiche tecniche delle prestazioni 3
Specifiche idrauliche 5
Specifiche tecniche dei componenti idraulici 6
Specifiche tecniche dei componenti del distributore 7
Specifiche tecniche di coppia di serraggio raccordi e tubazioni idrauliche 8
Procedura relativa alla coppia di serraggio 9
Tabelle SAE e metrica di serraggio dei fermi 10
Sezione 3 Procedure di manutenzione programmata 11
Introduzione 11
Rapporto Preparazione pre-consegna 13
Rapporto sui controlli di manutenzione 15
Procedure lista di controllo A 16
A-1 Controllo dei manuali e degli adesivi 16
A-2 Esecuzione del controllo preoperativo 17
A-3 Esecuzione della prova delle funzioni 17
A-4 Esecuzione della manutenzione dopo 30 giorni 18
A-5 Lubrificazione delle barre di sterzo 18
Procedure lista di controllo B 19
B-1 Controllo delle batterie 19
B-2 Controllo dei cablaggi elettrici 22
B-3 Controllo del contattore elettrico 23
B-4 Controllo di pneumatici, ruote e coppia di serraggio dei dadi a corona 23
B-5 Prova di arresto di emergenza 24
B-6 Prova dell’interruttore a chiave 25
B-7 Prova del clacson (se presente) 25
B-8 Prova dei freni di arresto traslazione 26
B-9 Prova della velocità di traslazione – Piattaforma retratta, modalità veloce 27
B-10 Prova della velocità di traslazione – Piattaforma sollevata 28
B-11 Prova della velocità di traslazione – Piattaforma retratta, modalità lenta 29
B-12 Analisi dell’olio del sistema idraulico 30
B-13 Controllo del tappo di sfiato del serbatoio idraulico 30
B-14 Controllo dei componenti del dispositivo di blocco del cassetto moduli 31
B-15 Controllo dell’invertitore di tensione (se presente) 32
B-16 Prova dell’interruttore di fine corsa sollevamento, del sensore di livello
e degli interruttori di fine corsa slitte 33
B-17 Prova dell’interruttore di fine corsa sollevamento (se presente) e degli
interruttori di fine corsa escursione massima in altezza (se presenti) 38
Procedure lista di controllo C 39
C-1 Prova del trasduttore di pressione sovraccarico piattaforma (se presente)
e del sensore di altezza della piattaforma (se presente) 39
C-2 Calibrazione del sistema di sovraccarico piattaforma (se presente) 42
C-3 Sostituzione del tappo di sfiato del serbatoio idraulico –
Modelli dotati di sistema idraulico ad olio opzionale 43
Procedure lista di controllo D 44
D-1 Controllo dei pattini frenanti dei bracci della struttura a forbice 44
D-2 Sostituzione dell’elemento del filtro di ritorno del serbatoio idraulico 46
Procedure lista di controllo E 47
E-1 Analisi o sostituzione dell’olio del sistema idraulico 47
Sezione 4 Procedure di riparazione 49
Introduzione 49
Comandi in piattaforma 50
1-1 Scheda circuiti 52
1-2 Joystick 53
1-3 Allarme comandi in piattaforma 54
1-4 Pulsante di arresto di emergenza in piattaforma 55
Comandi a terra 56
2-1 Versione software 57
2-2 Predisposizione della macchina 58
2-3 Caricamento o aggiornamento del software della macchina 59
2-4 Utilizzo di un router Wi-Fi per la connessione a SmartLink Web Service Tool 64
2-5 Service Override Mode 66
2-6 Sensori di livello 68
2-7 Cavo di abbassamento manuale della piattaforma 72
2-8 Calibrazione dei bracci estensibili 74
Serbatoio idraulico 75
3-1 Serbatoio idraulico 75
Pompa idraulica 76
4-1 Pompa idraulica 76

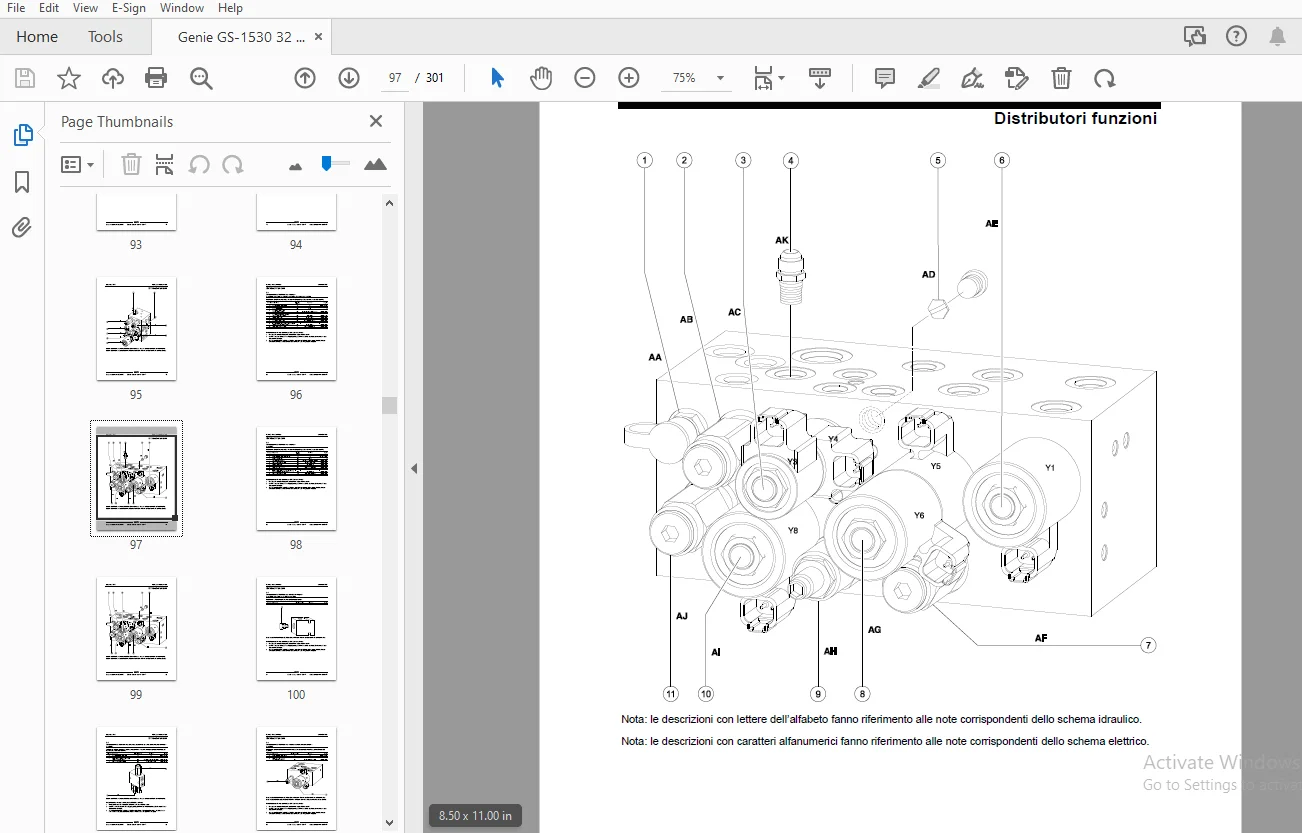

Distributori funzioni 78
5-1 Componenti del distributore funzioni –
GS-1530, GS-1532, GS-1930 e GS-1932 78
5-2 Componenti del distributore funzioni –
GS-2032, GS-2632, GS-3232, GS-2046, GS-2646 e GS-3246 80
5-3 Componenti del distributore funzioni –
GS-4047 82
5-4 Componenti del distributore valvola di ritegno –
GS-1530, GS-1532, GS-1930 e GS-1932 84
5-5 Componenti del distributore selettore pressione di sollevamento
piattaforma – GS-4047 85
5-6 Componenti del distributore funzioni dei bracci estensibili – GS-3232 86
5-7 Componenti del distributore cilindro dei bracci estensibili – GS-3232 87
5-8 Regolazione delle valvole – Distributore funzioni 88
5-9 Bobine delle elettrovalvole 95
Componenti dell’assale di sterzo 97
6-1 Barra di sterzo e motore di traslazione 97
6-2 Cilindro di sterzo 100
6-3 Leva a squadra dello sterzo 101
Componenti dell’assale non sterzante 102
7-1 Freno di arresto traslazione 102
Componenti della pompa a mano di rilascio dei freni 103
8-1 Componenti della pompa a mano di rilascio dei freni 103
Componenti della struttura a forbice 104
9-1 Struttura a forbice, GS-1530 e GS-1532 105
9-2 Struttura a forbice, GS-1930 e GS-1932 115
9-3 Struttura a forbice, GS-2032 e GS-2046 125
9-4 Struttura a forbice, GS-2632 e GS-2646 135
9-5 Struttura a forbice, GS-3232 e GS-3246 145
9-6 Struttura a forbice, GS-4047 157
9-7 Sensore di altezza della piattaforma 169
9-8 Cilindro di sollevamento 171
9-9 Trasduttore di pressione 184
9-10 Sistema di sovraccarico piattaforma 186
Componenti della piattaforma 191
10-1 Piattaforma 191
10-2 Elemento di estensione della piattaforma 192
Sezione 5 Diagnostica 193
Introduzione 193
Mappa I/O GCON senza circuito di rilevamento carico
(tutte le macchine tranne GS-3232) 196
Mappa I/O GCON con circuito di rilevamento carico
(tutte le macchine tranne GS-3232) 197
Mappa I/O GCON senza circuito di rilevamento carico (solo GS-3232) 198
Mappa I/O GCON con circuito di rilevamento carico (solo GS-3232) 200
Codici operativi di indicazione (OIC) 202
Codici di anomalia diagnostica (DTC) 202
Ricerca e risoluzione dei guasti di tipo “HXXX” e “PXXX” 203
Procedura di rilevamento dei guasti 204
Guasti di tipo “HXXX” 206
Guasti di tipo “PXXX” 210
Guasti di tipo “UXXX” 211
Guasti di tipo “FXXX” 213
Guasti di tipo “CXXX” 216
Sezione 6 Schemi 217
Introduzione 217
Legenda dei componenti elettrici e dei colori dei cavi 218
Schema di cablaggio comandi a terra e in piattaforma 220
Legenda degli interruttori di fine corsa 221
Legenda dei simboli elettrici 222
Schemi elettrici – Modelli ANSI e CSA 223
GS-1530/1532/1930/1932
(dal numero di serie GS3010A-110000 a GS3011A-110827) 224
GS-1530/1532/1930/1932 (dal numero di serie GS3011A-110828) 228
GS-2032 e GS-2632 (dal numero di serie GS3211A-110000) 232
GS-3232 (dal numero di serie GS3211A-110000) 236
GS-2046 e GS-2646 (dal numero di serie GS4612A-110000) 240
GS-3246 (dal numero di serie GS4612A-110000) 244
Schemi elettrici – Modelli CE e Australia 247
GS-1530/1532/1930/1932
(dal numero di serie GS3010A-110000 a GS3011A-110827) 248
GS-1530/1532/1930/1932
(dal numero di serie GS3011A-110828)
(dal numero di serie GS3011C-10000) 252
GS-2032 e GS-2632
(dal numero di serie GS3211A-110000)
(dal numero di serie GS3212C-10000) 256
GS-3232
(dal numero di serie GS3211A-110000)
(dal numero di serie GS3212C-10000) 260
GS-2046 e GS-2646
(dal numero di serie GS4612A-110000)
(dal numero di serie GS4612C-10000) 264
GS-3246
(dal numero di serie GS4612A-110000)
(dal numero di serie GS4612C-10000) 268
GS-4047 (dal numero di serie GS4712C-101) 272
Schema elettrico – Interruttore a pedale (opzionale) – Tutti i modelli 275
Interruttore a pedale (opzionale) – Tutti i modelli
(dal numero di serie GS3010A-110000, GS3011C-10000,
GS3211A-110000, GS3212C-10000, GS4612A-110000,
GS4612C-10000 e GS4712C-101) 276
Schemi idraulici 278
Legenda dei simboli idraulici 278
Legenda di riferimento dei componenti idraulici 279
Legenda delle abbreviazioni dei componenti idraulici 280
GS-1530, GS-1532, GS-1930 e GS-1932 –
(dal numero di serie GS3010A-110000)
(dal numero di serie GS3011C-10000) 281
GS-2032, GS2632 e GS3232 –
(dal numero di serie GS3211A-110000)
(dal numero di serie GS3212C-10000)
GS-2046, GS-2646 e GS-3246 –
(dal numero di serie GS4612A-110000)
(dal numero di serie GS4612C-10000) 282
GS-3232 –
(dal numero di serie GS3211A-110000)
(dal numero di serie GS3212C-10000) 283
GS-4047 – (dal numero di serie GS4712C-101) 284

S.S 04/24
