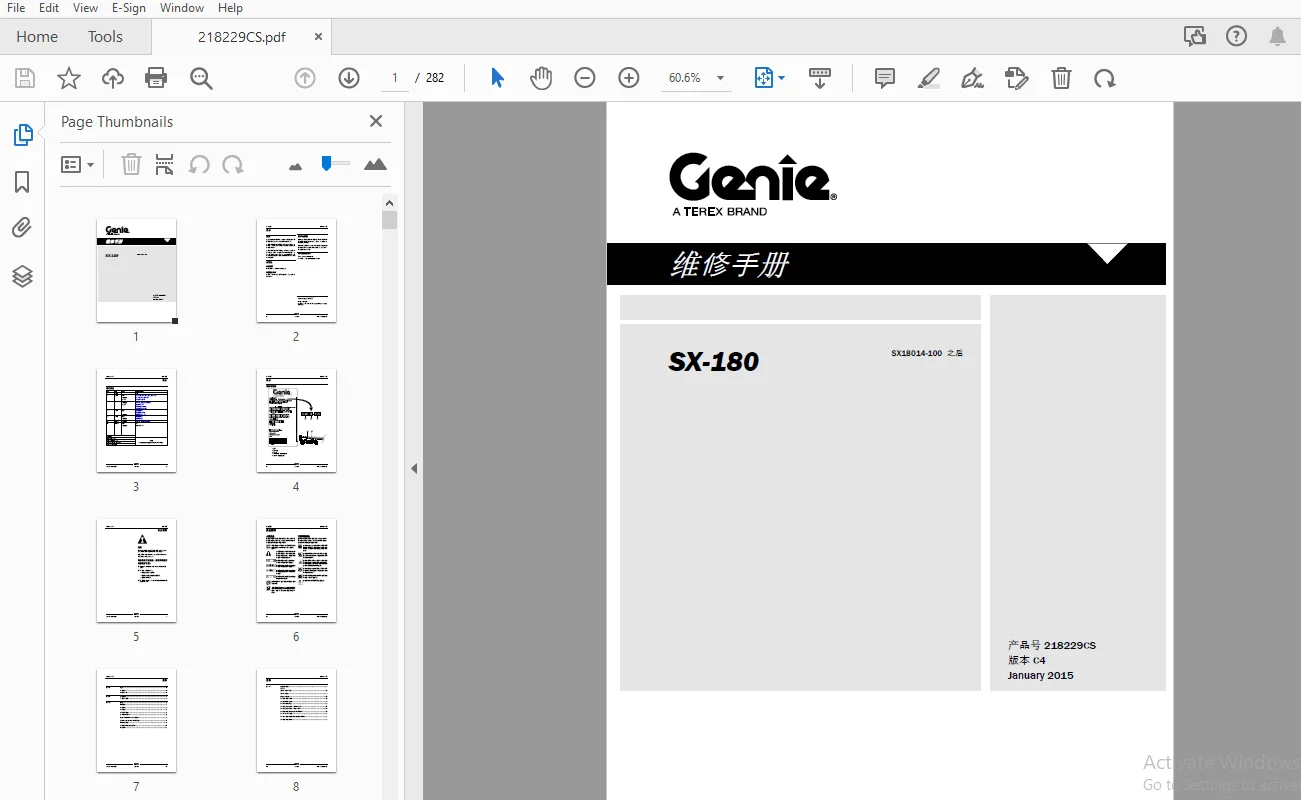

Genie SX-180 维修手册 218229CS – PDF DOWNLOAD

Description

Genie SX-180 维修手册 218229CS – PDF DOWNLOAD

Language : Chinese
Pages : 282
Downloadable : Yes
File Type : PDF

Table of Contents:

Genie SX-180 维修手册 218229CS – PDF DOWNLOAD

Section 1 简介........................  2
	重要信息............................  2
	序列号图例...........................  4
Section 2 安全规则......................  5
	一般安全规则..........................  5
Section 3 规格........................ 15
	机器规格............................ 15
	性能规格............................ 16
	液压规格............................ 17
	液压部件规格.......................... 19
	集流腔部件规格......................... 20
	Deutz TD2011L04i 发动机规格.......... 21
	Perkins 1104D-44T 发动机规格......... 22
	机器扭矩规格.......................... 23
	液压软管和接头扭矩规格..................... 24
	扭矩程序............................ 25
Section 4 定期维护程序.................... 27
	简介.............................. 27
	交付前的准备报告........................ 30
	维护检验报告.......................... 31
	检查表 A 程序........................ 33
		A-1 检查手册和标贴................. 33
		A-2 执行操作前检查................. 34
		A-3 执行功能测试.................. 34
		A-4 执行发动机维护 - Perkins 型号.... 35
		A-5 执行发动机维护 - Deutz 型号...... 35
		A-6 检查液压回油过滤器状态指示器.......... 36
		A-7  进行 30 天维修.............. 37
		A-8 为转盘旋转轴承和旋转齿轮涂润滑脂........ 37
		A-9 更换驱动轮毂油................. 38
	检查表 B 程序........................ 39
		B-1 检查蓄电池................... 39
		B-2 检查电气接线.................. 40
		B-3 测试钥匙开关.................. 42
		B-4 检查排放系统.................. 44
		B-5 确认制动器功能配置完好............. 45
		B-6 检查轮胎、车轮和凸耳螺母扭矩.......... 46
		B-7 检查驱动轮毂油位和紧固件扭矩.......... 47
		B-8 测试平台自动调平................ 48
		B-9 测试发动机怠速选择操作............. 49
		B-10 测试地面控制器超越控制............ 50
		B-11 测试驱动制动器................ 51
		B-12 测试驱动速度 - 收起位置.......... 52
		B-13 测试驱动速度 - 升起或伸展状态....... 53
		B-14 测试警报与闪光指示灯............. 54
		B-15 执行液压油分析................ 54
	检查表 C 程序........................ 55
		C-1 执行发动机维护 - Deutz 型号...... 55
		C-2 执行发动机维护 - Deutz 型号...... 55
		C-3 执行发动机维护 - Perkins 型号.... 56
		C-4 更换发动机空气过滤器元件............ 56
		C-5 为平台过载机械装置（如果配备）涂润滑脂..... 57
		C-6 测试平台过载系统（如果配备）.......... 58
		C-7 检查并调整发动机转速.............. 60
	检查表 D 程序........................ 64
		D-1 检查臂杆耐磨衬垫................ 64
		D-2 检查自由轮配置................. 65
		D-3 更换驱动轮毂油................. 66
		D-4 检查转盘旋转齿轮齿隙.............. 68
		D-5 更换液压过滤器................. 69
		D-6 执行发动机维护 - Deutz 型号...... 71
		D-7 执行发动机维护 - Perkins 型号.... 72
		D-8 检查转盘旋转轴承螺栓.............. 72
		D-9 检查转盘轴承磨损................ 74
		D-10 检查臂杆伸展和缩进电缆............ 75
	检测表 E 程序........................ 78
		E-1 测试或更换液压油................ 78
		E-2 执行发动机维护 - Perkins 型号.... 80
		E-3 执行发动机维护 - Deutz 型号...... 81
		E-4 执行发动机维护 - Perkins 型号.... 81
		E-5 执行发动机维护 - Perkins 型号.... 82
		E-6 执行发动机维护 - Deutz 型号...... 82
		E-7 执行发动机维护 - Perkins 型号.... 83
		E-8 执行发动机维护 - Deutz 型号...... 83
		E-9 更换臂杆伸展和缩进电缆............. 84
Section 5 修理程序...................... 85
	简介.............................. 85
	显示模块............................ 87
	平台控制器........................... 95
		1-1 平台电路板................... 95
		1-2 操纵杆..................... 96
	平台部件............................105
		2-1 平台......................105
		2-2 平台调平液压缸.................106
		2-3 平台旋转器...................107
		2-4 平台水平传感器.................109
		2-5 平台过载系统（如果配备）............110
		2-6 清除平台过载恢复消息的方法...........112
	短臂部件............................114
		3-1 短臂......................115
		3-2 短臂提升液压缸.................116
		3-3 拆下短臂曲拐的方法...............117
		3-4 短臂曲拐角传感器................118

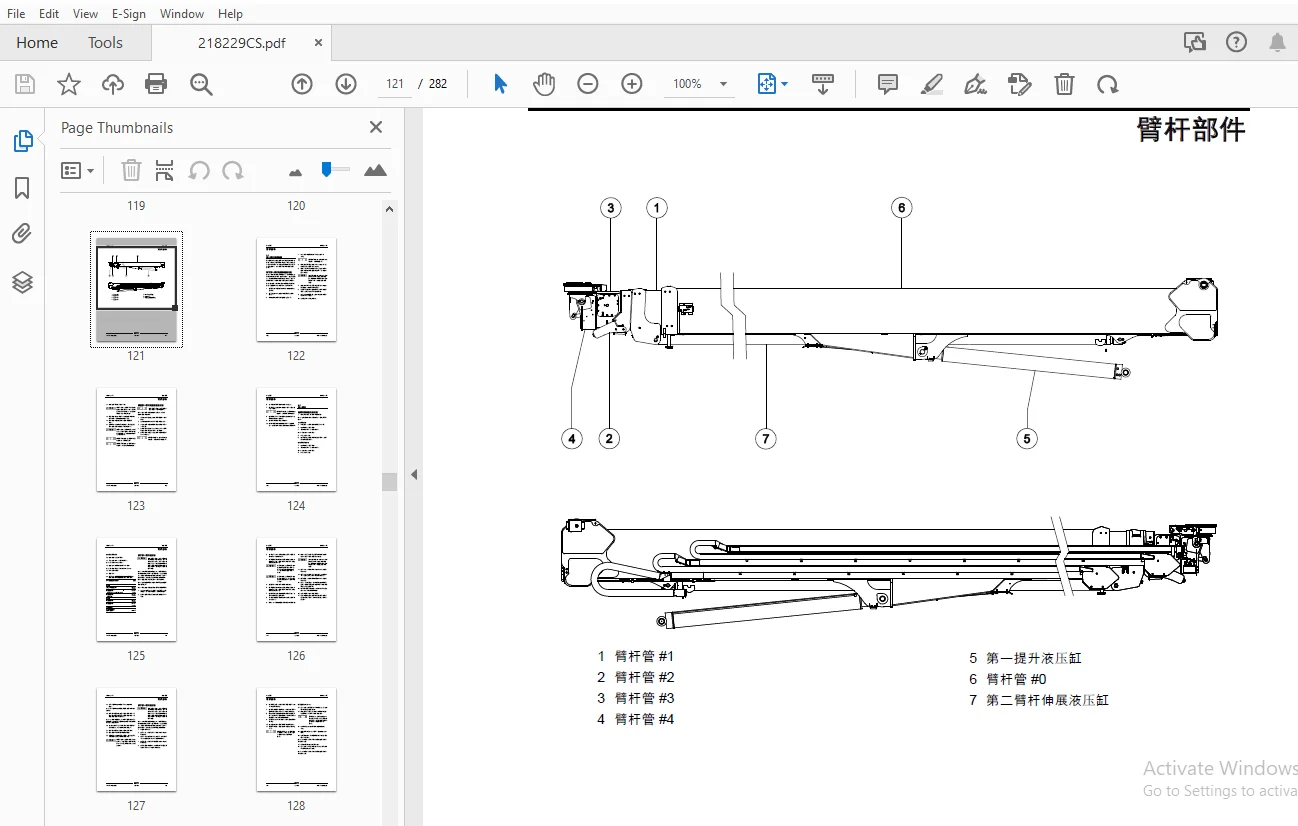

	臂杆部件............................121
		4-1 电缆轨道....................122
		4-2 第一臂杆....................124
		4-3 第一臂杆提升液压缸...............132
		4-4 伸展液压缸...................134
		4-5 臂杆伸展和缩进电缆...............138
		4-6 臂杆内部电缆轨道................146
		4-7 第一臂杆角传感器................149
		4-8 臂杆长度传感器.................152
	发动机.............................155
		5-1 转速调整....................155
		5-2 挠性板.....................155
	地面控制器...........................158
		6-1 操作旁路/恢复钥匙开关.............158
		6-2 电路板.....................160
	液压泵.............................162
		7-1 功能泵.....................162
		7-2 驱动泵.....................166
	集流腔.............................169
		8-1 阀调节 - 功能集流腔.............169
		8-2 功能集流腔...................169
		8-3 平台调平和旋转集流腔..............175
		8-4 短臂集流腔...................178
		8-5 功能启用集流腔.................179
		8-6 转向和轴集流腔.................180
		8-7 阀调节 - 转向和轴集流腔...........184
		8-8 牵引集流腔部件.................186
		8-9 阀调节 - 牵引集流腔.............190
		8-10 发电机集流腔部件...............191
		8-11 阀线圈....................192
	转盘旋转部件..........................194
		9-1 转盘旋转组件..................194
		9-2 转盘水平传感器.................196
	轴部件.............................199
		10-1 转向传感器..................199
		10-2 转向液压缸..................204
		10-3 轴伸展液压缸.................205
		10-4 轴角传感器..................206
	发电机.............................208
		11-1 焊机发电机..................208
Section 6 故障代码......................209
	简介..............................209
	控制系统故障代码........................210
		故障矩阵........................229
		故障代码来源......................230
Section 7 示意图.......................233
	简介..............................233
	接线电路图例..........................234
	接线颜色图例..........................238
	限位开关和角传感器.......................243
	电路连接器图例.........................247
	转盘控制器引脚图例.......................250
	驱动底盘和平台控制器引脚图例..................257
	安全控制器引脚图例.......................266
	发动机继电器和保险丝面板图例..................268
	远距离传送连接器引脚图例....................269
	电气符号图例..........................270
	液压符号图例..........................271
	发电机插座接线- ANSI/CSA...............274
	发电机插座接线- CE.....................275
	Perkins 1104D-44T 发动机电气示意图......278
	液压示意图...........................279
	电气简图............................281

S.S 04/24
