Grove Crane GMK 3060L Wartungsanleitung – PDF DOWNLOAD (German)
FILE DETAILS:
Grove Crane GMK 3060L Wartungsanleitung – PDF DOWNLOAD (German)
Language : German
Pages : 344
Downloadable : Yes
File Type : PDF
DESCRIPTION:
Grove Crane GMK 3060L Wartungsanleitung – PDF DOWNLOAD (German)
Sicherheitsregeln:
Beachten Sie bei der Durchführung der Wartungsarbeiten die geltenden
Unfallverhütungsvorschriften.
Beachten Sie die folgenden Sicherheitsregeln:
• Machen Sie sich mit der Bedienung des Mobilkranes vertraut.
Lesen Sie sorgfältig die Betriebsanleitung und lassen Sie sich durch den Kranfahrer einweisen.
• Führen Sie Wartungsarbeiten am Mobilkran nur dann durch, wenn Sie dazu befugt sind.
• Beachten Sie alle am Mobilkran angebrachten Sicherheits- und Gefahrenhinweise.
• Befolgen Sie alle in dieser Wartungsanleitung gegebenen Sicherheitshinweise.
• Informieren Sie sich, unter welchen Bedingungen der Oberwagen gedreht und der Ausleger in der
Horizontalen austeleskopiert werden darf.
• Führen Sie Wartungsarbeiten nur durch, wenn der Mobilkran auf ebenem und tragfähigem Untergrund
abgestellt und gegen Wegrollen gesichert ist.
• Halten Sie alle Griffe, Tritte, Geländer und Leitern frei von Verschmutzungen, Fett, Schnee und
Eis.
• Verwenden Sie bei Arbeiten über Körperhöhe dafür vorgesehene sicherheits- gerechte
Aufstiegshilfen und Arbeitsbühnen. Bei Wartungsarbeiten in größerer Höhe Absturzsicherungen tragen.
Sichern Sie sich mit Ihrer persönlichen Schutzausrüstung gegen Absturz am Mobilkran.
Alle Stellen am Mobilkran, die für das Befestigen eines Auffangsystems vorgesehen sind, sind mit
einem Symbol gekennzeichnet.
• Begehen Sie nur Maschinenteile, die mit entsprechenden Trittrosten und Geländern versehen sind
und somit einen sicheren Stand gewährleisten. Benutzen Sie bei Rüst- und Wartungsarbeiten an
Maschinenteilen über Körperhöhe, die keine Vorrichtungen zum Begehen haben, die mitgelieferte
Leiter (z. B. beim Abschmieren der Teleskopgleitflächen).
TABLE OF CONTENTS:
Grove Crane GMK 3060L Wartungsanleitung – PDF DOWNLOAD (German)

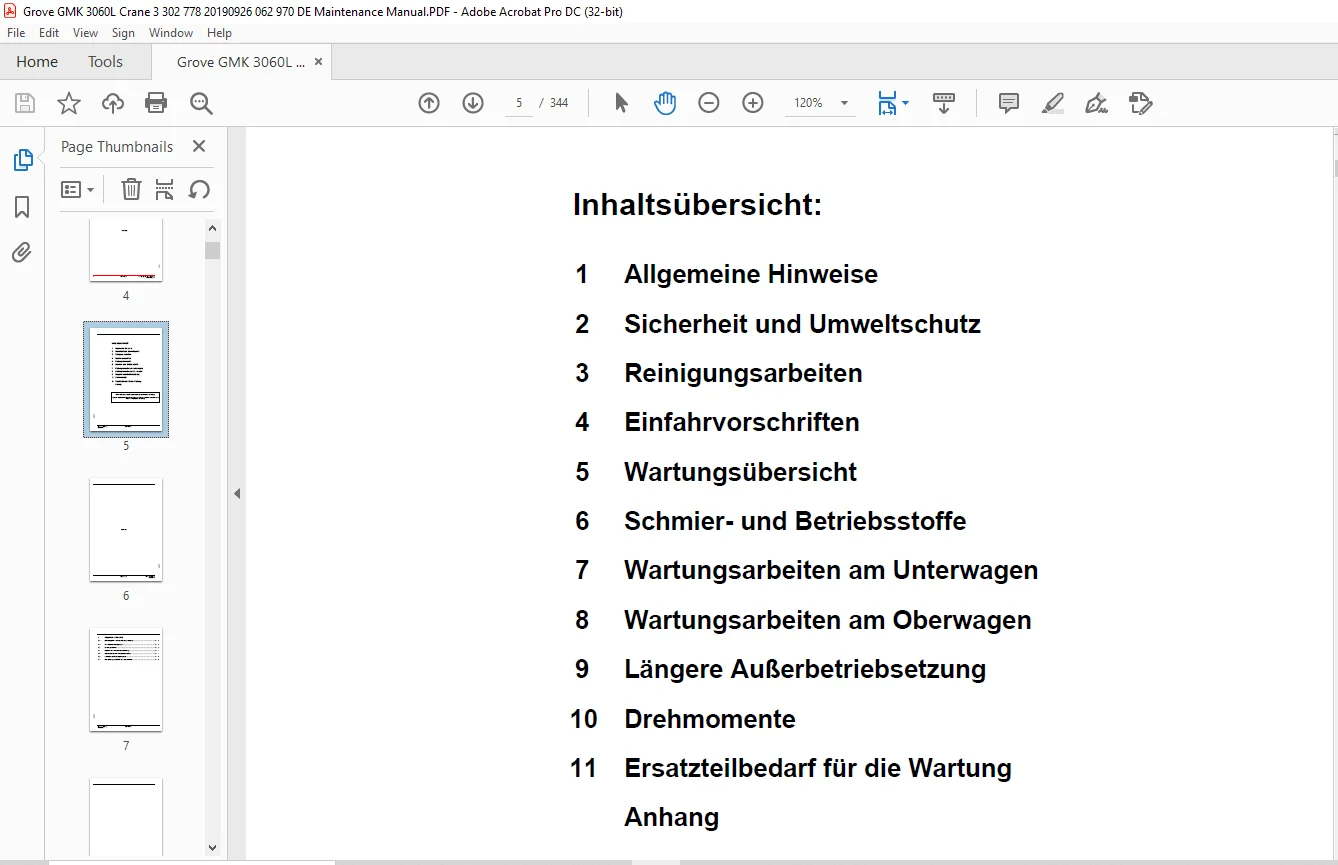

Wartungsanleitung........................................................................................................... 1 Korrekturblatt Wartungsanleitung GMK-Mobilkrane – Hubseile.................................................................. 3 Ablagereife............................................................................................................. 3 1 Allgemeine Hinweise....................................................................................................... 9 Benutzungshinweise zur Wartungsanleitung................................................................................ 9 Warnhinweise und Symbole................................................................................................ 9 Wartungshinweise........................................................................................................ 10 Hinweise zur elektronische Steuerung.................................................................................... 12 Sicherheitshinweise für Schweißarbeiten................................................................................. 12 Definition von Richtungsangaben......................................................................................... 13 Grundsätzliche Regel................................................................................................ 13 Schalter und Taster................................................................................................. 13 Umrechnungstabelle für US - Maßeinheiten................................................................................ 14 2 Sicherheit und Umweltschutz............................................................................................... 17 Sicherheitsregeln....................................................................................................... 17 Gegen unbefugte Benutzung sichern................................................................................... 19 Zum Umgang mit umweltgefährdenden Stoffen............................................................................... 20 Was gehört zu umweltgefährdenden Stoffen?........................................................................... 20 Geeignete Hilfsmittel verwenden..................................................................................... 20 Einfüllen und Ablassen.............................................................................................. 20 Getrennt sammeln und lagern......................................................................................... 21 Entsorgen lassen.................................................................................................... 21 Entsorgung des Mobilkrans............................................................................................... 22 Fachgerecht entsorgen lassen........................................................................................ 22 Nach der Entsorgung................................................................................................. 22 3 Reinigungsarbeiten........................................................................................................ 25 Während der ersten 3 Monate............................................................................................. 25 Nach den ersten 3 Monaten............................................................................................... 25 Übersicht der bei Reinigungsarbeiten gefährdeten Baugruppen............................................................. 26 4 Einfahrvorschriften....................................................................................................... 31 5 Wartungsübersicht......................................................................................................... 35 Wartungsintervalle...................................................................................................... 35 Wartungspläne........................................................................................................... 37 Wartungsplan T...................................................................................................... 38 Wartungsplan W...................................................................................................... 40 Wartungsplan M 1.................................................................................................... 42 Wartungsplan M 3.................................................................................................... 44 Wartungsplan M 6.................................................................................................... 46 Wartungsplan M 12................................................................................................... 48 Wartungsplan J 2.................................................................................................... 50 Wartungsplan J 6.................................................................................................... 50 Wartungsplan J 10................................................................................................... 51 Wiederkehrende Prüfungen................................................................................................ 53 Prüfung der Lasthaken............................................................................................... 54 Erforderliche Maßnahmen zur Überwachung der Winden...................................................................... 55 Theoretische Nutzungsdauer.......................................................................................... 55 Verbrauchter Anteil der theoretischen Nutzungsdauer................................................................. 56 Ermittlung der Betriebsbedingungen (Lastkollektiv).............................................................. 57 Ermittlung der effektiven Betriebsstunden Ti.................................................................... 58 Ermittlung des verbrauchten Anteils an der theoretischen Nutzungsdauer.......................................... 58 Abweichende Festlegung.......................................................................................... 59 Beispiel............................................................................................................ 60 Beispiel-Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. 1 (Haupthubwinde).... 62 6 Schmier- und Betriebsstoffe............................................................................................... 65 Schmierstoffe........................................................................................................... 65 Schmierstoff – Liste................................................................................................ 66 Schmierstoff – Verwendung........................................................................................... 67 Kältemittel............................................................................................................. 69 Betriebsstoffe.......................................................................................................... 69 Kraftstoff.......................................................................................................... 69 Zusätze Motor-Kühlflüssigkeit....................................................................................... 69 Abgasnachbehandlung................................................................................................. 70 Zusätze Scheibenwaschanlage......................................................................................... 70 Brennstoff für Heizung Krankabine................................................................................... 70 7 Wartungsarbeiten am Unterwagen............................................................................................ 75 Allgemeine Hinweise..................................................................................................... 75 Frontklappe......................................................................................................... 76 Abdeckungen......................................................................................................... 76 Übersicht Wartungsarbeiten am Unterwagen............................................................................ 78 Symbole für Wartungsarbeiten............................................................................................ 85 Armaturentafel...................................................................................................... 85 Mitte........................................................................................................... 85 Display CCS......................................................................................................... 87 CCS............................................................................................................. 87 Untermenü Warnung............................................................................................... 87 Motor................................................................................................................... 89 Ölstand kontrollieren............................................................................................... 89 Voraussetzungen................................................................................................. 89 Ölstand kontrollieren........................................................................................... 89 Öl nachfüllen....................................................................................................... 91 Öl.............................................................................................................. 91 Voraussetzungen................................................................................................. 91 Öl nachfüllen................................................................................................... 91 Luftfilter kontrollieren............................................................................................ 92 Ersatzteile und Werkzeuge....................................................................................... 92 Voraussetzungen................................................................................................. 92 Luftfilter wechseln............................................................................................. 92 Luftansaugsperre kontrollieren...................................................................................... 93 Zusatzausrüstung................................................................................................ 93 Zweck........................................................................................................... 93 Einbauort....................................................................................................... 93 CCS-Menü........................................................................................................ 93 Intervall....................................................................................................... 93 Voraussetzungen................................................................................................. 94 Kontrollieren................................................................................................... 94 Auf der Armaturentafel.......................................................................................... 95 Wiederholung aus der Krankabine................................................................................. 95 Nach der Kontrolle.............................................................................................. 95 Kühlflüssigkeitsstand kontrollieren................................................................................. 96 Kühlflüssigkeit auffüllen....................................................................................... 96 Allgemeine Kontrolle................................................................................................ 97 Öl- und Ölfilterwechsel............................................................................................. 98 Öl, Ersatzteile, Werkzeuge...................................................................................... 98 Voraussetzungen................................................................................................. 98 Wechseln........................................................................................................ 98 Kühler kontrollieren/reinigen lassen................................................................................100 Intervall verkürzen.............................................................................................100 Voraussetzungen.................................................................................................100 Verschmutzung kontrollieren.....................................................................................100 Kontrollieren...................................................................................................101 Reinigen lassen.................................................................................................102 Nach der Kontrolle/ Reinigung...................................................................................102 Kühlmittel wechseln.................................................................................................104 Werkzeuge.......................................................................................................104 Voraussetzungen.................................................................................................104 Wechseln........................................................................................................104 Kraftstoff-System.......................................................................................................107 Kraftstoff-Filter 1 entwässern......................................................................................108 Ersatzteile und Werkzeuge.......................................................................................108 Voraussetzungen.................................................................................................108 Sensor WIF......................................................................................................108 Entwässern......................................................................................................108 Kraftstoff-Filter 1 wechseln........................................................................................109 Ersatzteile und Werkzeuge.......................................................................................109 Voraussetzungen.................................................................................................109 Wechseln........................................................................................................109 Kraftstoff-Filter 2 wechseln........................................................................................111 Ersatzteile und Werkzeuge.......................................................................................111 Voraussetzungen.................................................................................................111 Filter 2 wechseln...............................................................................................111 Abgasanlage mit Abgasreinigung..........................................................................................113 Übersicht...........................................................................................................113 Füllstand AdBlue-Tank kontrollieren.................................................................................114 Kontrollieren...................................................................................................114 AdBlue tanken.......................................................................................................114 Betriebsstoff und Werkzeuge.....................................................................................114 Voraussetzungen.................................................................................................114 Tanken..........................................................................................................115 Abgasanlage auf äußere Schäden kontrollieren........................................................................115 Ersatzteile und Werkzeuge.......................................................................................115 Voraussetzungen.................................................................................................115 Kontrollieren...................................................................................................116 AdBlue-System kontrollieren lassen..................................................................................117 Rußpartikelfilter kontrollieren lassen..............................................................................118 Täglich kontrollieren...........................................................................................118 Erneuerung......................................................................................................119 Service-Partner.................................................................................................119 Voraussetzungen.................................................................................................119 Getriebe................................................................................................................121 Allgemeine Kontrolle................................................................................................121 Ölstand kontrollieren...............................................................................................121 Ersatzteile und Werkzeuge.......................................................................................121 Voraussetzungen.................................................................................................121 Ölstand kontrollieren...........................................................................................122 Ölwechsel...........................................................................................................122 Öl, Ersatzteile und Werkzeuge...................................................................................122 Voraussetzungen.................................................................................................123 Öl ablassen.....................................................................................................123 Öl auffüllen....................................................................................................124 Kontrolle nach dem Ölwechsel....................................................................................124 Achslinien..............................................................................................................125 Allgemeine Kontrolle................................................................................................125 Achsmittenantriebe – Ölstand kontrollieren..........................................................................125 Ersatzteile und Werkzeuge.......................................................................................125 Voraussetzungen.................................................................................................125 1. und 3. Achslinie.............................................................................................126 2. Achslinie....................................................................................................126 Achsmittenantriebe – Ölwechsel......................................................................................127 Öl, Ersatzteile, Werkzeuge......................................................................................127 Voraussetzungen.................................................................................................127 1. und 3. Achslinie.............................................................................................128 2. Achslinie....................................................................................................128 Radantriebe - Ölstand kontrollieren.................................................................................129 Ersatzteile und Werkzeuge.......................................................................................129 Voraussetzungen.................................................................................................129 Ölstandkontrolle................................................................................................129 Radantriebe - Ölwechsel.............................................................................................130 Öl, Ersatzteile, Werkzeuge......................................................................................130 Voraussetzungen.................................................................................................130 Öl ablassen.....................................................................................................131 Öl auffüllen....................................................................................................131 Gelenkwellen in den Achslinien schmieren............................................................................132 Fett, Ersatzteile, Werkzeuge....................................................................................132 Voraussetzungen.................................................................................................132 Schmieren.......................................................................................................132 Längs-Gelenkwellen schmieren........................................................................................133 Fett, Ersatzteile, Werkzeuge....................................................................................133 Voraussetzungen.................................................................................................133 Schmieren.......................................................................................................133 Räder...................................................................................................................135 Reifen auf Schäden kontrollieren....................................................................................135 Voraussetzungen.................................................................................................135 Kontrolle.......................................................................................................135 Reifenluftdruck kontrollieren.......................................................................................136 Radmuttern auf festen Sitz kontrollieren............................................................................136 Ersatzteile und Werkzeuge.......................................................................................136 Bei Aluminiumfelgen.............................................................................................137 Voraussetzungen.................................................................................................137 Radmuttern kontrollieren........................................................................................137 Räderwechsel........................................................................................................138 Ersatzteile und Werkzeuge.......................................................................................138 Voraussetzungen.................................................................................................138 Räderwechsel....................................................................................................138 Zweiteilige Aluminiumfelge erkennen.............................................................................139 Erweiterter Räderwechsel........................................................................................141 Fahrzeugbremse..........................................................................................................143 Bremsbelagstärke kontrollieren......................................................................................143 Ersatzteile und Werkzeuge.......................................................................................143 Voraussetzungen.................................................................................................143 Sicherheits- Hinweise...........................................................................................143 Kontrollieren...................................................................................................144 Instandsetzen lassen............................................................................................144 Einfahren lassen................................................................................................144 Federung................................................................................................................145 Federbeine - Ölstandkontrolle.......................................................................................145 Öl, Ersatzteile, Werkzeuge......................................................................................145 Voraussetzungen.................................................................................................145 Federbeine – Befestigung kontrollieren..............................................................................146 Ersatzteile und Werkzeuge.......................................................................................146 Voraussetzungen.................................................................................................146 Zwangshebel – Funktion kontrollieren................................................................................147 Druckspeicher – Gasdruck kontrollieren..............................................................................148 Lenkung.................................................................................................................149 Dichtheit kontrollieren.............................................................................................149 Auflageplatte der Lenkstange schmieren..............................................................................150 Fett, Werkzeuge.................................................................................................150 Voraussetzungen.................................................................................................150 Schmieren.......................................................................................................150 Kontrolle.......................................................................................................150 Druckspeicher – Gasdruck kontrollieren..............................................................................151 Druckluftanlage.........................................................................................................153 Druckluftanlage entwässern..........................................................................................153 Ersatzteile und Werkzeuge.......................................................................................153 Voraussetzungen.................................................................................................153 Druckluftanlage entwässern......................................................................................153 Dichtheit kontrollieren.............................................................................................154 Filterpatrone des Drucklufttrockners wechseln.......................................................................155 Ersatzteile und Werkzeuge.......................................................................................155 Voraussetzungen.................................................................................................155 Filterpatrone wechseln..........................................................................................155 Hydraulikanlage.........................................................................................................157 Ölstand kontrollieren...............................................................................................157 Voraussetzungen.................................................................................................157 Hydraulikschläuche kontrollieren....................................................................................158 Dichtheit kontrollieren.............................................................................................159 Belüftungsfilter wechseln...........................................................................................160 Intervall verkürzen.............................................................................................160 Ersatzteile und Werkzeuge.......................................................................................160 Voraussetzungen.................................................................................................160 Oberwagen drehen................................................................................................160 Wechseln........................................................................................................160 Ölproben entnehmen..................................................................................................162 Intervall verkürzen.............................................................................................162 Ersatzteile und Werkzeuge.......................................................................................162 Voraussetzungen.................................................................................................162 Entnahmeort auswählen...........................................................................................162 Schlauch vor Schmutz schützen...................................................................................163 Schlauch anschließen............................................................................................163 Ölprobe entnehmen...............................................................................................164 Schlauch abnehmen...............................................................................................164 Ölprobe an das Labor schicken...................................................................................165 Zustand des Öls feststellen.....................................................................................165 Hydrauliköl wechseln................................................................................................167 Öl, Ersatzteile, Werkzeuge......................................................................................167 Voraussetzungen.................................................................................................167 Hähne schließen.................................................................................................167 Handhabung der Ventile..........................................................................................168 Öl ablassen.....................................................................................................169 Öl auffüllen....................................................................................................169 Betriebszustand herstellen......................................................................................170 Hydraulikanlage entlüften.......................................................................................171 Vorbereitungen..................................................................................................171 Hydraulikölfilter wechseln..........................................................................................172 Ersatzteile und Werkzeuge.......................................................................................172 Voraussetzungen.................................................................................................173 Ölfilter 1 und 2 wechseln.......................................................................................173 Ölfilter 4 wechseln.............................................................................................174 Ölfilter 3 wechseln.............................................................................................174 Nach dem Wechseln...............................................................................................174 Handpumpe Fahrerhaus kontrollieren..................................................................................175 Öl, Werkzeug....................................................................................................175 Voraussetzungen.................................................................................................175 Kontrollieren...................................................................................................175 Handpumpe Notbetrieb kontrollieren..................................................................................176 Voraussetzungen.................................................................................................176 Kontrollieren...................................................................................................176 Zentralschmieranlage....................................................................................................177 Füllstand kontrollieren.............................................................................................177 Fett, Ersatzteile, Werkzeuge....................................................................................177 Voraussetzungen.................................................................................................177 Füllstand kontrollieren.........................................................................................177 Auffüllen.......................................................................................................178 Zentralschmieranlage entlüften......................................................................................179 Zwischenschmierung auslösen.........................................................................................179 Elektrische Anlage......................................................................................................181 Beleuchtung und Signaleinrichtungen kontrollieren...................................................................181 Batterien kontrollieren.............................................................................................182 Ladezustand der Batterien kontrollieren.............................................................................184 Ersatzteile und Werkzeuge.......................................................................................184 Tabelle Ladezustand.............................................................................................184 Batterien laden mit dem Ladegerät...................................................................................186 Voraussetzungen.................................................................................................186 Ladegerät.......................................................................................................186 Anschließen.....................................................................................................186 Laden...........................................................................................................186 Nach dem Laden..................................................................................................186 Fremdstart-Steckdose kontrollieren..................................................................................187 Zubehör.........................................................................................................187 Kontrollieren...................................................................................................187 Batterie auf der Elektronikplatte wechseln..........................................................................188 Ersatzteile und Werkzeuge.......................................................................................188 Voraussetzungen.................................................................................................188 Wechseln........................................................................................................188 Klimaanlage.............................................................................................................189 Klimaanlage kontrollieren...........................................................................................189 Kondensatorlamellen reinigen........................................................................................189 Schläuche kontrollieren.............................................................................................190 Kontrolle der gesamten Klimaanlage..................................................................................190 Kältemittel.....................................................................................................191 Kompressor-Öl...................................................................................................191 Füllanschlüsse..................................................................................................191 Keilriemen/Keilriemenspannung kontrollieren.........................................................................192 Ersatzteile und Werkzeuge.......................................................................................192 Voraussetzungen.................................................................................................192 Kontrollieren...................................................................................................192 Pollenfilter wechseln...............................................................................................194 Intervall verkürzen.............................................................................................194 Ersatzteile und Werkzeuge.......................................................................................194 Voraussetzungen.................................................................................................194 Wechseln........................................................................................................194 Anhängerkupplung........................................................................................................195 Anhängerkupplung schmieren..........................................................................................195 Fett, Ersatzteile, Werkzeuge....................................................................................195 Anhängerkupplung schließen......................................................................................196 Lagerung kontrollieren..............................................................................................197 Voraussetzungen.................................................................................................197 Lagerung kontrollieren..........................................................................................197 Kupplungsbolzen kontrollieren.......................................................................................198 Voraussetzungen.................................................................................................198 Kupplungsbolzen kontrollieren...................................................................................198 Untere Buchse kontrollieren.........................................................................................199 Voraussetzungen.................................................................................................199 Buchse kontrollieren............................................................................................199 Vorspannung der Federn kontrollieren................................................................................199 Auflagering kontrollieren...........................................................................................200 Voraussetzungen.................................................................................................200 Auflagering kontrollieren.......................................................................................200 Funktion des Fangmauls kontrollieren / Mittelstellung neu einstellen................................................200 Ersatzteile und Werkzeug........................................................................................200 Voraussetzungen.................................................................................................200 Funktion kontrollieren..........................................................................................201 Mittelstellung neu einstellen...................................................................................201 Sonstige Wartungsarbeiten...............................................................................................203 Scheibenwaschanlage kontrollieren...................................................................................203 Wasser, Ersatzteile, Werkzeug...................................................................................203 Auffüllen.......................................................................................................203 Wischen.........................................................................................................203 Stützträger schmieren...............................................................................................204 Fett, Ersatzteile, Werkzeuge....................................................................................204 Funktionskontrolle Zusatzheizung....................................................................................205 Fahrerhaustür schmieren.............................................................................................205 Fett, Werkzeuge.................................................................................................205 Schmieren.......................................................................................................205 Verbindungs- und Steckbolzen schmieren..............................................................................206 Fett, Werkzeuge.................................................................................................206 Kontrollieren...................................................................................................206 Schmieren.......................................................................................................206 Korrosionsschutz erneuern...........................................................................................207 Schutzmittel, Werkzeuge.........................................................................................207 Voraussetzungen.................................................................................................207 Kontrollieren...................................................................................................207 Verarbeitungs- Hinweise.........................................................................................207 Sprühen.........................................................................................................208 Feuerlöscher überprüfen lassen......................................................................................209 8 Wartungsarbeiten am Oberwagen.............................................................................................213 Allgemeine Hinweise.....................................................................................................213 Abdeckung...........................................................................................................213 Übersicht Wartungsarbeiten am Oberwagen.............................................................................214 Symbole für Wartungsarbeiten............................................................................................219 CCS.................................................................................................................219 Untermenü Warnung...................................................................................................219 Hubwerke................................................................................................................221 Ölstandkontrolle....................................................................................................221 Ersatzteile und Werkzeuge.......................................................................................221 Voraussetzungen.................................................................................................221 Ölstandkontrolle................................................................................................221 Allgemeine Kontrolle................................................................................................222 Hubwerkbremse kontrollieren.........................................................................................222 Ölwechsel/Ölkontrolle...............................................................................................223 Öl, Ersatzteile, Werkzeuge......................................................................................223 Voraussetzungen.................................................................................................223 Ölwechsel am Hubwerk............................................................................................223 Ölkontrolle.....................................................................................................224 Hubwerkinspektion durchführen lassen................................................................................225 Generalinspektion durchführen lassen................................................................................225 Drehwerk................................................................................................................227 Ölstandkontrolle....................................................................................................227 Ersatzteile und Werkzeuge.......................................................................................227 Voraussetzungen.................................................................................................227 Ölstand kontrollieren...........................................................................................227 Dichtheit kontrollieren.............................................................................................228 Drehwerkbremse kontrollieren........................................................................................228 Voraussetzungen.................................................................................................228 Kontrollieren...................................................................................................228 Ölwechsel/Ölkontrolle...............................................................................................231 Öl, Ersatzteile, Werkzeuge......................................................................................231 Voraussetzungen.................................................................................................231 Ölwechsel.......................................................................................................231 Ölkontrolle.....................................................................................................232 Drehverbindung..........................................................................................................233 Schrauben kontrollieren.............................................................................................233 Werkzeuge.......................................................................................................233 Voraussetzungen.................................................................................................233 Sicherheits- Hinweise...........................................................................................233 Zugang..........................................................................................................234 Wahl der Werkzeuge..............................................................................................235 Drehmomente.....................................................................................................235 Außenring kontrollieren.........................................................................................236 Innenring kontrollieren.........................................................................................236 Verzahnung schmieren................................................................................................237 Fett............................................................................................................237 Voraussetzungen.................................................................................................237 Kontrollieren...................................................................................................237 Schmieren.......................................................................................................238 Allgemeine Kontrolle................................................................................................239 Kippspiel messen....................................................................................................240 Intervall verkürzen.............................................................................................240 Ersatzteile und Werkzeuge.......................................................................................240 Voraussetzungen.................................................................................................240 Typ.............................................................................................................240 Kippspiel messen................................................................................................241 Drehtischverriegelung schmieren.....................................................................................242 Fett, Ersatzteile, Werkzeuge....................................................................................242 Voraussetzungen.................................................................................................242 Schmieren.......................................................................................................242 Hydraulikanlage.........................................................................................................243 Hydraulikschläuche kontrollieren....................................................................................243 Dichtheit kontrollieren.............................................................................................243 Druckspeicher – Gasdruck kontrollieren..............................................................................244 Ölfilter 3 wechseln.................................................................................................245 Ölkühlerlamellen reinigen lassen....................................................................................245 Hauptausleger...........................................................................................................247 Kolbenstange des Wippzylinders einfetten............................................................................247 Fett, Ersatzteile und Werkzeuge.................................................................................247 Schutzleisten kontrollieren.........................................................................................248 Kontrollieren...................................................................................................248 Teleskopteile schmieren – GMK3060L..................................................................................250 Fett, Ersatzteile, Werkzeuge....................................................................................250 Voraussetzungen.................................................................................................250 Hinweise........................................................................................................251 Teleskopteil I..................................................................................................251 Teleskopteil VI - II............................................................................................252 Seilrollen kontrollieren............................................................................................254 Verriegelungseinheiten kontrollieren................................................................................255 Intervall anpassen..............................................................................................255 Voraussetzungen.................................................................................................255 Sichtkontrolle..................................................................................................255 Teleskopzylinder kontrollieren/schmieren............................................................................256 Fett, Werkzeug..................................................................................................256 Voraussetzungen.................................................................................................256 Austeleskopieren................................................................................................257 Druckspeicher kontrollieren.....................................................................................257 Kopfstück kontrollieren/ schmieren..............................................................................258 Einteleskopieren................................................................................................261 Teleskopzylinder testen.........................................................................................261 Verriegelungssystem kontrollieren...................................................................................262 Hubseile................................................................................................................263 Wicklung kontrollieren..............................................................................................263 Voraussetzungen.................................................................................................263 Kontrollieren...................................................................................................263 Hubseile kontrollieren..............................................................................................264 Ersatzteile und Werkzeuge.......................................................................................264 Voraussetzungen.................................................................................................264 Seile kontrollieren.............................................................................................264 Hubseil schmieren...................................................................................................265 Fett, Ersatzteile und Werkzeuge.................................................................................265 Seil schmieren..................................................................................................265 Zustand des Hubseils beurteilen.....................................................................................266 Hubseil wechseln....................................................................................................272 Ersatzteile und Werkzeuge.......................................................................................272 Voraussetzungen.................................................................................................272 Altes Seil ablegen..............................................................................................272 Neues Seil auflegen.............................................................................................273 Senkendschalter einstellen..........................................................................................275 Ersatzteile und Werkzeuge.......................................................................................275 Voraussetzungen.................................................................................................275 Senkendschalter einstellen......................................................................................276 Abschaltung kontrollieren.......................................................................................276 Kabeltrommeln...........................................................................................................277 Schleifringkörper warten............................................................................................277 Ersatzteile und Werkzeuge.......................................................................................278 Voraussetzungen.................................................................................................278 Schleifringkörper warten........................................................................................279 Zentralschmieranlage....................................................................................................281 Füllstand kontrollieren.............................................................................................281 Fett, Ersatzteile, Werkzeuge....................................................................................281 Voraussetzungen.................................................................................................281 Am Verteiler....................................................................................................282 Am Fettbehälter.................................................................................................282 Hakenflaschen...........................................................................................................283 Seilrollen kontrollieren............................................................................................283 Schmieren...........................................................................................................283 Fett, Ersatzteile, Werkzeuge....................................................................................283 Voraussetzungen.................................................................................................283 Schmieren.......................................................................................................283 Zerlegen lassen.................................................................................................284 Elektrische Anlage......................................................................................................285 Beleuchtung und Signaleinrichtungen kontrollieren...................................................................285 Batterie auf der Elektronikplatte wechseln..........................................................................286 Ersatzteile und Werkzeuge.......................................................................................286 Voraussetzungen.................................................................................................286 Wechseln........................................................................................................286 Klimaanlage.............................................................................................................287 Klimaanlage kontrollieren...........................................................................................287 Schläuche kontrollieren.............................................................................................287 Kontrolle der gesamten Klimaanlage..................................................................................287 Sonstige Wartungsarbeiten...............................................................................................289 Scheibenwaschanlage kontrollieren...................................................................................289 Wasser, Ersatzteile, Werkzeug...................................................................................289 Voraussetzungen.................................................................................................289 Auffüllen.......................................................................................................289 Wischen.........................................................................................................290 Funktionskontrolle Zusatzheizung....................................................................................291 Krankabinentür schmieren............................................................................................292 Fett, Ersatzteile, Werkzeuge....................................................................................292 Voraussetzungen.................................................................................................292 Schmieren.......................................................................................................292 Trittstufe schmieren................................................................................................293 Fett, Ersatzteile, Werkzeuge....................................................................................293 Voraussetzungen.................................................................................................293 Ein/Ausfahren...................................................................................................293 Schmieren.......................................................................................................293 Verbindungs- und Steckbolzen schmieren..............................................................................294 Fett, Werkzeuge.................................................................................................294 Kontrollieren...................................................................................................294 Schmieren.......................................................................................................294 Korrosionsschutz erneuern...........................................................................................295 Schutzmittel, Werkzeuge.........................................................................................295 Voraussetzungen.................................................................................................295 Kontrollieren...................................................................................................295 Verarbeitungs- Hinweise.........................................................................................295 Sprühen.........................................................................................................296 Feuerlöscher überprüfen lassen......................................................................................297 9 Längere Außerbetriebsetzung...............................................................................................301 Außerbetrieb- nahme.....................................................................................................301 Kontrollen..............................................................................................................301 Inbetriebnahme..........................................................................................................302 10 Drehmomente..............................................................................................................305 Drehmomente für Befestigungsschrauben...................................................................................305 Besondere Drehmomente...................................................................................................306 11 Ersatzteilbedarf für die Wartung.........................................................................................309 Allgemeine Information..................................................................................................309 Beleuchtung.............................................................................................................309 Ersatzteilbedarf Unterwagen.............................................................................................313 Ersatzteilbedarf Oberwagen..............................................................................................317 Wartungssatz............................................................................................................318 1000 Betriebsstunden................................................................................................318 Anhang......................................................................................................................321 Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. ......................................323 Tabelle zur Ermittlung der verbleibenden theoretischen Nutzungsdauer an Winde Nr. ......................................325 Meßprotokoll Kippspiel..................................................................................................327 Meßprotokoll Kippspiel..................................................................................................329 Zusatzblatt GMK.........................................................................................................331 1 Zusätzliche Wartungsarbeit – Stahlbaukontrolle....................................................................335 Zusätzliche monatliche Wartungsarbeit...........................................................................335 Zusätzlicher Wartungsplan M 1...............................................................................335 Empfohlene Stahlbaukontrolle....................................................................................337 Wichtige Hinweise...........................................................................................337 Kontrollen am Unterwagen....................................................................................338 Kontrollen am Oberwagen.....................................................................................339 Kontrollen am Hauptausleger.................................................................................340 Kontrollen am Spitzenausleger...............................................................................341
